Van Gạt Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng Loại Van

Van nước gạt xuất hiện ở đâu trong thực tế?

Trong hệ thống đường ống nước, khí hoặc chất lỏng, người vận hành thường cần một thiết bị có thể đóng/mở dòng chảy nhanh chỉ bằng một thao tác tay. Van nước gạt chính là một trong những dạng điều khiển thủ công phổ biến nhất nhờ cơ chế đơn giản, dễ sử dụng.

Tuy nhiên, "van gạt" có thể được dùng để chỉ nhiều kiểu van khác nhau có tay gạt, chẳng hạn van bi tay gạt hoặc một số van bướm tay gạt. Vì vậy, không nên chỉ dựa vào tên gọi "van nước gạt" khi lựa chọn sản phẩm cho hệ thống của mình.

Để chọn đúng, bạn cần xác định thêm: kiểu van, môi chất, DN, vật liệu, kiểu kết nối và áp suất làm việc. Đây cũng là lý do nhiều người nhầm lẫn khi đặt hàng, dẫn đến sai lệch so với nhu cầu thực tế của van công nghiệp trong hệ thống.

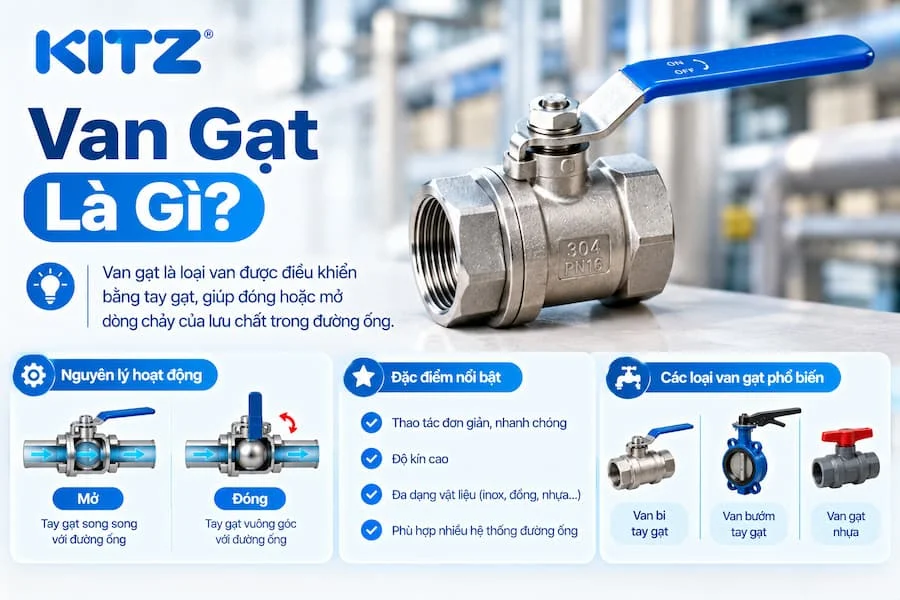

Van gạt là gì?

Van gạt là cách gọi phổ biến đối với các loại van được đóng/mở bằng tay gạt. Khi người vận hành xoay hoặc gạt tay van, cơ cấu bên trong thay đổi vị trí để cho phép hoặc ngăn dòng môi chất đi qua.

Trong thực tế, thuật ngữ này thường gặp nhất ở van bi tay gạt, ngoài ra có thể được dùng cho một số thiết kế van khác cũng sử dụng cơ cấu tay gạt để vận hành.

Điểm cần lưu ý là "van nước gạt" mô tả cơ cấu vận hành chứ không nhất thiết là tên của một dòng van duy nhất. Vì vậy khi tìm hiểu hoặc đặt mua, bạn nên xem đây là một đặc điểm thao tác chứ không phải một chủng loại sản phẩm cố định, tránh nhầm lẫn khi lựa chọn giữa các dòng van công nghiệp khác nhau trên thị trường.

Cấu tạo cơ bản của van nước gạt

Dù có nhiều biến thể, phần lớn van nước gạt đều chia sẻ một số bộ phận cốt lõi: thân van, tay gạt, trục van, bộ phận đóng/mở, gioăng hoặc seat, đầu kết nối và đai ốc/cơ cấu cố định tay van.

Trong đó, chuỗi truyền động quan trọng nhất là: tay gạt → trục → bộ phận đóng/mở → dòng chảy. Khi tay gạt được tác động, chuyển động này truyền qua trục xuống bộ phận đóng/mở, từ đó thay đổi tiết diện lưu thông của môi chất bên trong van.

Chính nhờ chuỗi truyền động ngắn gọn này mà chỉ với một thao tác tay đơn giản, người vận hành có thể điều khiển dòng môi chất nhanh chóng mà không cần công cụ hỗ trợ, đây cũng là lý do van nước gạt được ưa chuộng trong nhiều hệ thống dân dụng lẫn công nghiệp.

Nguyên lý hoạt động của van nước gạt

Van nước gạt hoạt động dựa trên hai trạng thái chính. Ở trạng thái mở, tay gạt được đưa về vị trí mở, bộ phận đóng/mở nằm theo hướng dòng chảy hoặc tạo ra tiết diện lưu thông, cho phép môi chất đi qua van.

Ở trạng thái đóng, tay gạt được xoay hoặc gạt sang vị trí đóng, bộ phận đóng/mở chặn đường lưu chất, khiến dòng chảy bị ngắt hoàn toàn.

Một lưu ý quan trọng là không nên mặc định rằng mọi van nước gạt đều hoạt động giống nhau. Ví dụ, van bi tay gạt thường đóng/mở nhanh với góc xoay khoảng 90°, trong khi một số thiết kế khác lại có cơ cấu vận hành và chỉ báo vị trí khác biệt. Vì vậy, trước khi thao tác với một van nước gạt mới, nên kiểm tra kỹ hướng dẫn hoặc quan sát cơ cấu thực tế.

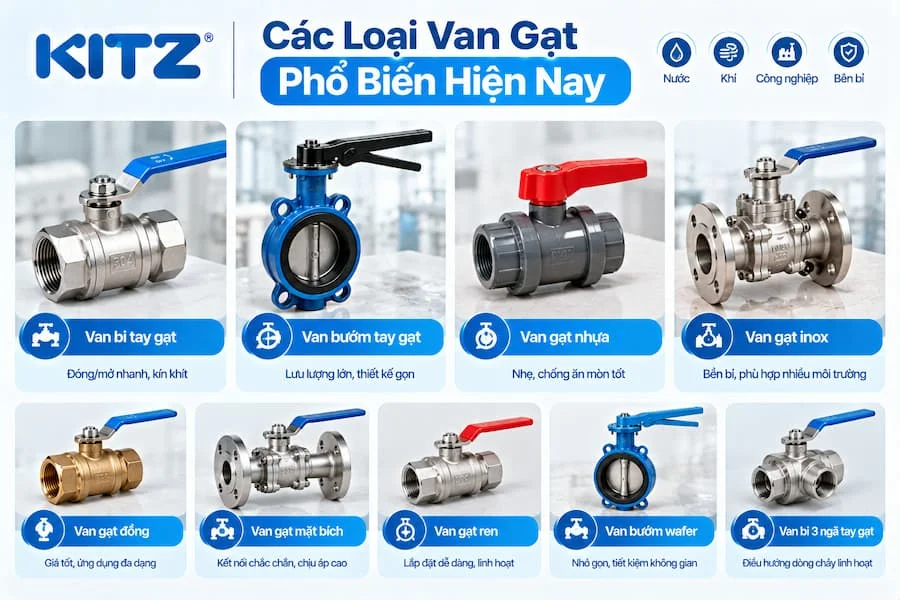

Các loại van nước gạt phổ biến hiện nay

Thị trường van công nghiệp hiện có nhiều dạng van nước gạt khác nhau, mỗi loại phù hợp với một nhóm ứng dụng riêng.

Van bi tay gạt là loại phổ biến nhất trong hệ thống nước, có khả năng đóng/mở nhanh, thường sử dụng kết nối ren, hàn hoặc mặt bích, và được chế tạo từ nhiều vật liệu như đồng, inox, thép.

Van bướm tay gạt sử dụng đĩa van để đóng/mở dòng chảy, thường phù hợp với đường ống có kích thước tương đối lớn. Thiết kế của loại này khá gọn, trọng lượng thấp, và tay gạt thường có cơ cấu định vị nhiều cấp để điều chỉnh mức mở.

Van nước gạt bằng nhựa có thể sử dụng trong một số hệ thống nước hoặc môi trường hóa chất phù hợp, với ưu điểm là trọng lượng nhẹ và khả năng chống ăn mòn tốt, nhưng cần kiểm tra kỹ nhiệt độ, áp suất và tính tương thích hóa chất trước khi lắp đặt.

Van nước gạt inox phù hợp với môi trường yêu cầu khả năng chống ăn mòn cao, có thể gặp ở mác inox 304 hoặc 316/316L tùy ứng dụng, thường được sử dụng trong công nghiệp, thực phẩm, hóa chất và xử lý nước.

Van gạt có những kích thước và vật liệu nào?

Van gạt được sản xuất theo nhiều dải kích thước danh nghĩa (DN) khác nhau: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150...

Cần phân biệt rõ ba khái niệm: DN là kích thước danh nghĩa, đường kính thực tế phụ thuộc vào tiêu chuẩn và thiết kế, còn kích thước ren không nên đồng nhất với DN trong mọi trường hợp.

Về vật liệu, van nước gạt đồng phù hợp nhiều hệ thống nước dân dụng, giá dễ tiếp cận và dễ gia công. Van nước gạt inox 304 có khả năng chống ăn mòn tốt, phù hợp nước và nhiều môi trường công nghiệp thông thường. Van nước gạt inox 316/316L có khả năng chống ăn mòn cao hơn, phù hợp môi trường hóa chất, nước biển hoặc yêu cầu vật liệu khắt khe hơn. Van nước gạt nhựa nhẹ, không bị ăn mòn theo cơ chế kim loại nhưng cần kiểm tra giới hạn nhiệt độ và áp suất.

Van nước gạt khác van tay quay, van bi và van bướm như thế nào?

Đây là phần quan trọng để tránh nhầm lẫn khi tìm mua van nước gạt hoặc các dòng van công nghiệp liên quan.

Tay gạt thường truyền chuyển động trực tiếp tới bộ phận đóng/mở nên thao tác nhanh, trong khi tay quay phù hợp với những cơ cấu van cần nhiều vòng quay hoặc lực vận hành khác nhau.

Ngoài ra, cần nhấn mạnh: van nước gạt nói về cách vận hành, van bi nói về cấu tạo phần tử đóng/mở, còn van bướm nói về cấu tạo sử dụng đĩa van. Vì vậy hoàn toàn có thể tồn tại cả van bi tay gạt và van bướm tay gạt — không nên xem "van nước gạt" và "van bi" là hai nhóm hoàn toàn đối lập nhau.

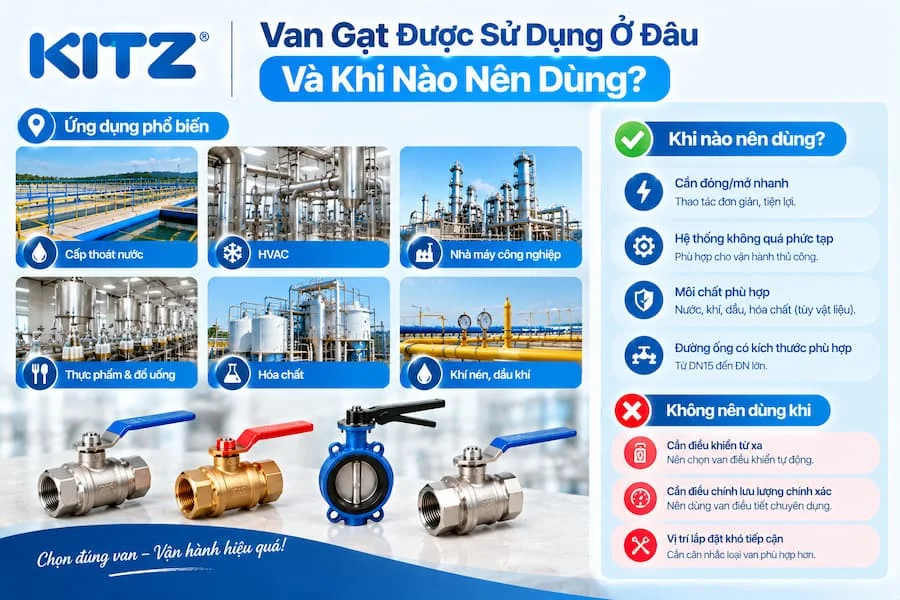

Van gạt được sử dụng ở đâu và khi nào nên dùng?

Van gạt xuất hiện rộng rãi trong nhiều lĩnh vực: hệ thống cấp nước (nhà ở, chung cư, nhà xưởng, hệ thống cấp nước công nghiệp), hệ thống HVAC (điều hòa, chiller, cooling tower, đường ống nước lạnh), hệ thống khí (khí nén và một số hệ thống khí công nghiệp phù hợp thông số van), nhà máy công nghiệp (nước, dầu, khí, hóa chất tương thích với vật liệu van), và thực phẩm, đồ uống — nơi cần lựa chọn đúng loại van, vật liệu và tiêu chuẩn kết nối thay vì chỉ dựa vào tên gọi.

Nên cân nhắc dùng van nước gạt khi: cần thao tác đóng/mở thủ công nhanh, vị trí van dễ tiếp cận, không cần tự động hóa, hệ thống cần cơ cấu vận hành đơn giản, và kích thước đường ống cùng áp suất nằm trong phạm vi làm việc của van.

Ngược lại, không nên ưu tiên van nước gạt khi van nằm ở vị trí khó tiếp cận, hệ thống cần điều khiển từ xa hoặc đóng/mở tự động, hoặc khi cần kiểm soát lưu lượng chính xác liên tục — vì nhiều van nước gạt được thiết kế tối ưu cho đóng/mở chứ không phải để tiết lưu thường xuyên.

Những sai lầm thường gặp khi chọn van nước gạt

Việc chọn sai van nước gạt thường xuất phát từ một số thói quen phổ biến sau:

• Chỉ nói "cho tôi van nước gạt" – tên gọi chưa đủ để xác định sản phẩm cụ thể

• Chọn sai DN – DN của van phải tương thích với hệ thống và phương án kết nối hiện có

• Không kiểm tra môi chất – nước, khí, dầu và hóa chất có yêu cầu vật liệu khác nhau

• Chỉ quan tâm giá – giá thấp nhưng sai vật liệu hoặc sai áp suất có thể làm tăng chi phí thay thế về sau

• Dùng van nước gạt để điều tiết liên tục – trong khi một số van được thiết kế chủ yếu cho đóng/mở, không phải để tiết lưu thường xuyên

Tránh được những sai lầm này giúp bạn chọn đúng loại van công nghiệp ngay từ đầu, hạn chế phát sinh chi phí sửa chữa hoặc thay thế sau khi lắp đặt.

Cách chọn van nước gạt phù hợp – checklist 7 bước

Để chọn đúng van nước gạt cho hệ thống, có thể thực hiện theo trình tự sau:

Bước 1: Xác định môi chất – nước, khí, dầu, hóa chất...
Bước 2: Xác định kích thước đường ống – DN15, DN20, DN25, DN50...
Bước 3: Chọn vật liệu – đồng, inox, nhựa, thép...
Bước 4: Xác định áp suất làm việc
Bước 5: Xác định nhiệt độ làm việc
Bước 6: Chọn kiểu kết nối – ren, hàn, mặt bích, clamp...
Bước 7: Xác định mục đích sử dụng – đóng/mở thủ công hay cần điều tiết

Khi lắp đặt và sử dụng, cần lưu ý: kiểm tra đúng chiều dòng chảy nếu thiết kế van yêu cầu, không dùng lực quá mạnh để gạt tay van, không sử dụng van vượt quá áp suất/nhiệt độ cho phép, kiểm tra rò rỉ sau khi lắp đặt, không dùng van sai mục đích tiết lưu, và định kỳ kiểm tra tay gạt, trục cùng gioăng.

Các yếu tố ảnh hưởng đến giá van nước gạt

Giá van nước gạt trên thị trường không cố định mà phụ thuộc vào nhiều yếu tố: loại van, DN/kích thước, vật liệu, áp suất, tiêu chuẩn sản xuất, kiểu kết nối, thương hiệu, số lượng mua, xuất xứ và yêu cầu chứng từ/chứng nhận đi kèm.

Hai sản phẩm cùng gọi là "van nước gạt" nhưng khác vật liệu hoặc áp suất làm việc có thể chênh lệch giá đáng kể, vì vậy việc so sánh giá chỉ thực sự có ý nghĩa khi các thông số kỹ thuật tương đồng nhau.

Để nhận báo giá chính xác và nhanh chóng, bạn nên cung cấp đầy đủ: loại van + DN + vật liệu + môi chất + áp suất + số lượng cần dùng, thay vì chỉ hỏi giá theo tên gọi chung.

Câu hỏi thường gặp

1. Van gạt là gì?

Van nước gạt là cách gọi phổ biến cho các loại van sử dụng tay gạt để điều khiển đóng/mở. Van bi tay gạt là một dạng rất phổ biến trong hệ thống nước và công nghiệp.

2. Van nước gạt có phải van bi không?

Không hoàn toàn. "Van nước gạt" mô tả cơ cấu vận hành, trong khi "van bi" mô tả cấu tạo phần tử đóng/mở. Van bi có thể được vận hành bằng tay gạt.

3. Van nước gạt dùng cho nước được không?

Có. Nhiều loại van nước gạt được thiết kế cho hệ thống nước, nhưng cần kiểm tra vật liệu, áp suất, nhiệt độ và kích thước trước khi sử dụng.

4. Van nước gạt có dùng để điều chỉnh lưu lượng không?

Tùy thiết kế. Nhiều van nước gạt được tối ưu cho đóng/mở hơn là điều tiết liên tục. Cần lựa chọn đúng loại van nếu hệ thống yêu cầu kiểm soát lưu lượng chính xác.

5. Làm sao chọn van nước gạt đúng?

Cần xác định tối thiểu môi chất, DN, áp suất, nhiệt độ, vật liệu và kiểu kết nối, sau đó đối chiếu với thông số kỹ thuật của van trước khi đặt hàng.

Kết luận

Van nước gạt là cách gọi dựa trên cơ cấu vận hành bằng tay gạt, không nên đồng nhất với một loại van duy nhất. Van bi tay gạt và van bướm tay gạt là những dạng thường gặp nhất trong thực tế.

Khi lựa chọn van nước gạt cho hệ thống, cần quan tâm đầy đủ đến DN, vật liệu, áp suất, nhiệt độ, môi chất và kiểu kết nối — không nên lựa chọn chỉ dựa trên giá hoặc tên gọi, vì điều này dễ dẫn đến sai lệch so với yêu cầu thực tế của hệ thống và các dòng van công nghiệp liên quan.
