Van Chiết Áp Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn

Van Chiết Áp Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng Chuẩn

Vì Sao Hệ Thống Cần Van Chiết Áp?

Trong đường ống hoặc thiết bị áp lực, áp suất có thể tăng bất thường bất cứ lúc nào: nhiệt độ tăng đột ngột, van hạ lưu đóng bất ngờ, bơm hoạt động sai điều kiện, khí hoặc hơi giãn nở, hay đơn giản là thiết bị điều khiển gặp sự cố.

Khi áp suất vượt giới hạn thiết kế, đường ống, bình chứa hoặc thiết bị phía sau hoàn toàn có thể chịu tải vượt mức cho phép — và hậu quả không chỉ dừng ở hư hỏng thiết bị.

Đây chính là lý do pressure relief valve tồn tại: nó đóng vai trò như một cơ cấu bảo vệ, tự động mở khi áp suất đạt giá trị cài đặt để giải phóng môi chất, giúp hạn chế tình trạng quá áp trước khi sự cố xảy ra. Nói cách khác, pressure relief valve không chỉ là một phụ kiện — nó là lớp phòng vệ cuối cùng của hệ thống.

Van Chiết Áp Là Gì?

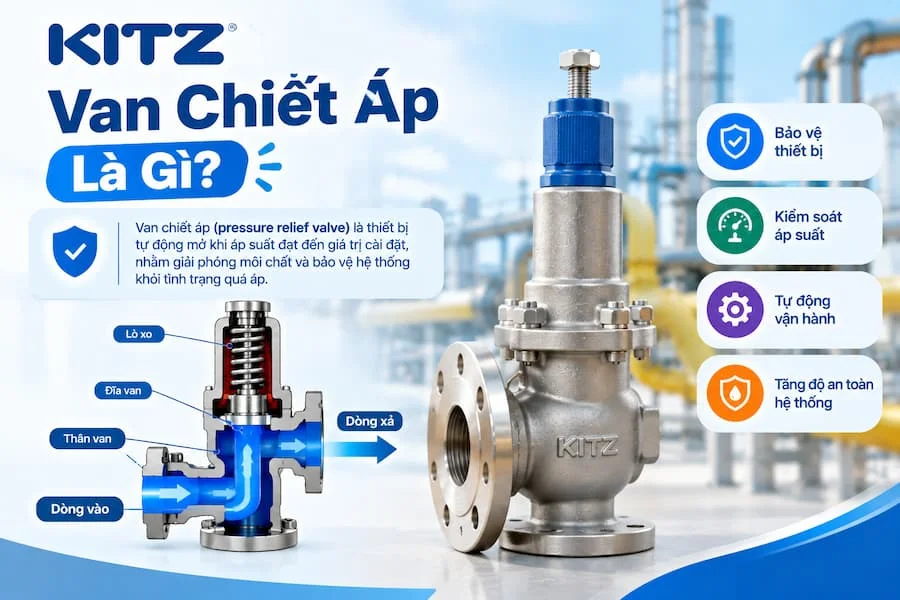

Van chiết áp (pressure relief valve – PRV) là thiết bị được thiết kế để tự động mở khi áp suất của hệ thống đạt đến giá trị cài đặt, qua đó xả một phần môi chất nhằm hạn chế áp suất tiếp tục tăng. Khi áp suất giảm về mức phù hợp, van có thể đóng lại tùy theo thiết kế và đặc tính của loại van.

Một số tài liệu thuật ngữ kỹ thuật tiếng Việt sử dụng cụm "van chiết áp" để chỉ pressure relief valve — thiết bị chuyên trách nhiệm vụ van bảo vệ quá áp cho hệ thống.

Pressure relief valve có phải van giảm áp không? Đây là điểm rất dễ nhầm lẫn, và cũng là phần quan trọng nhất khi tìm hiểu về loại van này.

Van giảm áp được mô tả là thiết bị giảm áp suất đầu vào xuống giá trị ổn định thấp hơn ở đầu ra — hoàn toàn khác với chức năng bảo vệ tức thời của Pressure relief valve.

Nguyên Lý Hoạt Động Của Pressure relief valve

Nguyên lý của Pressure relief valve có thể tóm gọn theo một chuỗi logic: áp suất hệ thống tăng → đạt áp suất cài đặt → lực tác động lên cơ cấu van thắng lực giữ → van mở → môi chất được xả → áp suất giảm → van đóng lại.

Khi áp suất chưa đạt giá trị cài đặt, van ở trạng thái đóng. Áp lực hệ thống chưa đủ để thắng lực giữ của lò xo, cơ cấu pilot, hoặc cơ cấu điều khiển tương ứng.

Khi áp suất đạt giá trị cài đặt, lực tác động lên phần tử van tăng lên. Khi đạt set pressure, van bắt đầu mở theo đặc tính thiết kế của từng loại.

Khi áp suất giảm, sau khi một lượng môi chất được giải phóng, van trở lại trạng thái đóng theo cơ chế của thiết bị.

Cần lưu ý: không nên hiểu Pressure relief valve là thiết bị "giảm áp liên tục". Chức năng chính của nó là bảo vệ khỏi quá áp, chứ không phải duy trì áp suất downstream như pressure reducing valve.

Cấu Tạo Pressure relief valve Gồm Những Bộ Phận Nào?

Một Pressure relief valve tiêu chuẩn thường gồm các bộ phận sau:

• Valve Body: chứa các bộ phận bên trong, chịu áp suất của hệ thống, có nhiều lựa chọn vật liệu tùy môi chất và nhiệt độ.

• Disc / Poppet: phần tử đóng mở đường xả.

• Seat: tạo bề mặt làm kín khi van đóng.

• Spring: ở loại van lò xo, lực lò xo quyết định một phần mức áp suất tác động lên cơ cấu van.

• Adjusting Screw: dùng để điều chỉnh lực lò xo và giá trị cài đặt theo thiết kế.

• Bonnet / Cap: bảo vệ cơ cấu phía trên.

• Pilot System: với van pilot-operated, hệ thống pilot kiểm soát hoạt động của van chính.

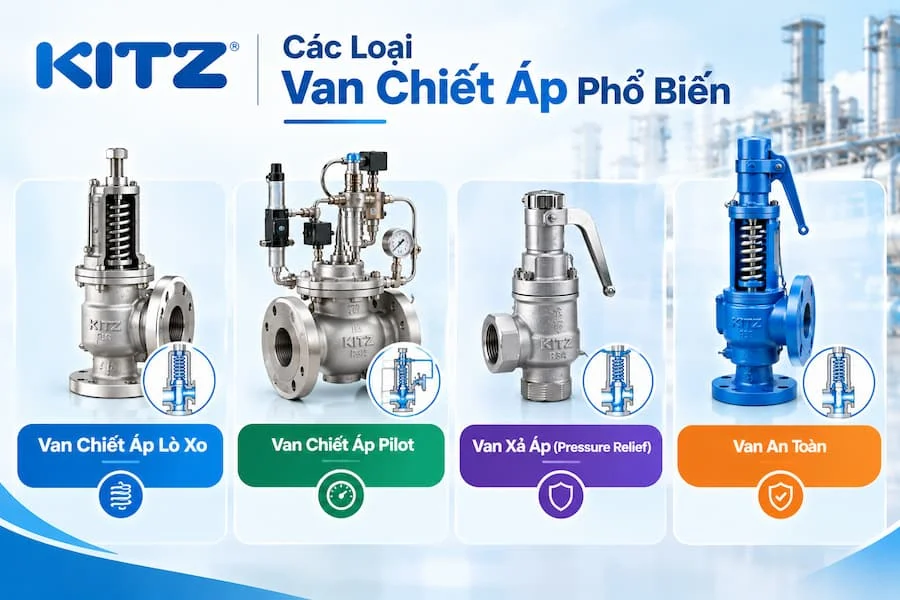

Các Loại Valve Chiết Áp Phổ Biến

Valve chiết áp lò xo là loại phổ biến nhất, với cơ cấu gồm spring, disc, seat và adjusting screw. Ưu điểm là cấu tạo tương đối đơn giản, dễ hiểu nguyên lý, và có nhiều kích thước, mức áp suất để lựa chọn.

Valve chiết áp pilot-operated sử dụng pilot để điều khiển hoạt động của van chính, phù hợp với hệ thống công suất lớn, yêu cầu kiểm soát áp suất phức tạp, hoặc một số ứng dụng process đặc thù.

Valve chiết áp dạng pressure relief tập trung vào việc giải phóng áp suất khi hệ thống đạt ngưỡng thiết lập — đây cũng là nhóm được nhắc đến nhiều nhất khi nói về van bảo vệ quá áp trong công nghiệp.

Van safety relief cũng có thể được xếp vào nhóm liên quan, nhưng cần hiểu rõ sự khác biệt về thiết kế và ứng dụng thay vì gom chung tất cả thành một loại.

Những Thông Số Kỹ Thuật Cần Quan Tâm

Khi tìm hiểu hoặc lựa chọn Valve chiết áp, cần nắm rõ các thông số sau:

Set pressure là gì? Đây là mức áp suất mà tại đó van bắt đầu tác động theo thiết kế. Không nên chọn set pressure tùy ý — cần căn cứ vào áp suất vận hành, áp suất thiết kế, giới hạn chịu áp của thiết bị, yêu cầu của hệ thống và tiêu chuẩn áp dụng.

Valve Chiết Áp Khác Van An Toàn Như Thế Nào?

Lưu ý quan trọng: không nên khẳng định mọi "relief valve" và "safety valve" hoàn toàn giống hoặc hoàn toàn khác nhau. Cách gọi và yêu cầu kỹ thuật phụ thuộc vào loại van, môi chất và tiêu chuẩn áp dụng cụ thể.

Valve Chiết Áp Khác Van Giảm Áp Như Thế Nào?

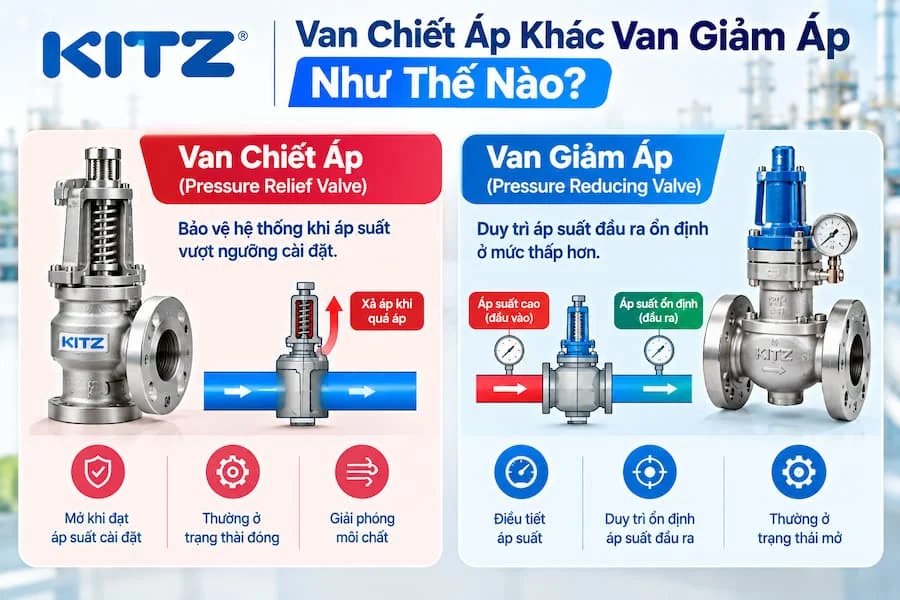

Đây là điểm phân biệt quan trọng nhất khi tìm hiểu về Valve chiết áp.

Valve chiết áp hướng đến mục tiêu bảo vệ hệ thống khi áp suất vượt ngưỡng, theo logic: áp suất tăng → đạt set pressure → mở → xả môi chất.

Van giảm áp hướng đến mục tiêu giảm và duy trì áp suất phía downstream ở giá trị phù hợp, theo logic: áp suất đầu vào cao → van điều tiết → áp suất đầu ra thấp và ổn định hơn.

Các nguồn kỹ thuật về van giảm áp mô tả thiết bị này là loại tự động giảm áp suất đầu vào xuống mức thấp hơn ở phía đầu ra — hoàn toàn khác với cơ chế bảo vệ tức thời của Valve chiết áp. Đây là điểm nên được lưu ý kỹ để tránh mua nhầm thiết bị không đúng chức năng.

Valve Chiết Áp Được Sử Dụng Ở Đâu?

• Hệ thống nước: đường ống áp lực, trạm bơm, hệ thống cấp nước, thiết bị cần bảo vệ quá áp.

• Hệ thống khí nén: máy nén khí, bình chứa khí, đường ống khí.

• Hệ thống hơi: boiler, steam line, thiết bị trao đổi nhiệt.

• Công nghiệp hóa chất: tùy thuộc môi chất, vật liệu, nhiệt độ, áp suất cụ thể.

• Thiết bị áp lực: các hệ thống cần cơ chế bảo vệ khi áp suất vượt giới hạn cho phép.

Khi Nào Cần Sử Dụng Valve Chiết Áp?

Nên cân nhắc lắp đặt Valve chiết áp khi hệ thống có nguy cơ tăng áp, thiết bị phía sau có giới hạn chịu áp nhất định, có khả năng xảy ra tình trạng quá áp, cần cơ cấu bảo vệ tự động, hoặc hệ thống sử dụng bình chứa và thiết bị áp lực.

Một số quy chuẩn kỹ thuật về hệ thống khí cũng yêu cầu bố trí giải pháp bảo vệ thiết bị phía hạ nguồn khi thiết bị giảm áp gặp sự cố — điều này cho thấy việc kiểm soát và bảo vệ quá áp cần được xem xét ngay từ khâu thiết kế hệ thống, chứ không phải chờ đến khi sự cố xảy ra mới xử lý.

Những Sai Lầm Thường Gặp Khi Chọn Valve Chiết Áp

Sai lầm 1: Nhầm Valve chiết áp với van giảm áp — đây là lỗi quan trọng và phổ biến nhất.

Sai lầm 2: Chỉ chọn theo DN — DN không đủ để xác định khả năng xả của van.

Sai lầm 3: Không xác định set pressure rõ ràng — van phải được lựa chọn dựa trên điều kiện áp suất thực tế và yêu cầu hệ thống.

Sai lầm 4: Bỏ qua nhiệt độ — nhiệt độ ảnh hưởng trực tiếp đến vật liệu, seat, spring và khả năng làm việc của van.

Sai lầm 5: Chọn sai vật liệu — môi chất ăn mòn có thể yêu cầu inox hoặc vật liệu đặc biệt.

Sai lầm 6: Không kiểm tra capacity — van phải có khả năng xả phù hợp với tình huống quá áp cần bảo vệ.

Cách Chọn Valve Chiết Áp Phù Hợp

Quy trình chọn Valve chiết áp nên đi theo 8 bước:

1. Xác định môi chất.

2. Xác định áp suất vận hành.

3. Xác định áp suất thiết kế.

4. Xác định set pressure.

5. Xác định nhiệt độ làm việc.

6. Tính yêu cầu capacity/orifice.

7. Chọn vật liệu thân, seat và spring.

8. Kiểm tra tiêu chuẩn và kiểu kết nối.

Lưu Ý Khi Lắp Đặt Và Vận Hành

Trước khi lắp: làm sạch đường ống, kiểm tra chiều dòng, kiểm tra rating, kiểm tra set pressure, kiểm tra kết nối.

Trong vận hành: không tự ý thay đổi set pressure, theo dõi hiện tượng rò rỉ, kiểm tra van định kỳ, không chặn hoặc bịt đường xả, đảm bảo đường xả được thiết kế phù hợp.

Khi bảo trì: kiểm tra seat, spring, disc/poppet, pilot (nếu có), và kiểm tra lại mức cài đặt sau bảo dưỡng.

Câu Hỏi Thường Gặp

1. Van chiết áp là gì?

Valve chiết áp là thiết bị bảo vệ áp suất, thường được gọi theo thuật ngữ tiếng Anh pressure relief valve, có nhiệm vụ mở để giải phóng môi chất khi áp suất đạt ngưỡng cài đặt.

2. Valve chiết áp có phải van giảm áp không?

Không nên mặc định là một. Valve chiết áp chủ yếu bảo vệ quá áp bằng cách xả môi chất, trong khi van giảm áp điều chỉnh áp suất phía đầu ra xuống mức thấp hơn và ổn định hơn.

3. Valve chiết áp hoạt động như thế nào?

Khi áp suất tác động đạt mức cài đặt, lực tác động lên cơ cấu van đủ để van mở và giải phóng môi chất. Khi điều kiện áp suất trở lại phù hợp, van đóng theo thiết kế.

4. Valve chiết áp dùng cho những môi chất nào?

Tùy model, van có thể được thiết kế cho nước, khí, hơi hoặc các môi chất công nghiệp khác. Cần kiểm tra vật liệu, nhiệt độ, áp suất và khả năng xả trước khi lựa chọn.

5. Chọn Valve chiết áp theo tiêu chí nào?

Nên xem xét tối thiểu môi chất, DN, áp suất vận hành, set pressure, nhiệt độ, capacity, vật liệu và tiêu chuẩn áp dụng.

Van Chiết Áp – Thiết Bị Quan Trọng Để Bảo Vệ Hệ Thống Khỏi Quá Áp

Tóm lại, van chiết áp — theo cách dùng thuật ngữ được một số tài liệu kỹ thuật Việt ngữ ghi nhận — chính là pressure relief valve, với chức năng chính là giải phóng áp suất khi đạt ngưỡng cài đặt, chứ không phải điều chỉnh áp suất đầu ra liên tục như van giảm áp.

Khi lựa chọn, cần dựa trên set pressure, capacity, môi chất, nhiệt độ, vật liệu và tiêu chuẩn áp dụng — không chỉ dựa vào DN. Một hệ thống được trang bị đúng loại van bảo vệ quá áp ngay từ đầu sẽ giảm thiểu đáng kể rủi ro hư hỏng thiết bị và gián đoạn sản xuất về sau.
