Cút Hàn Inox 304 – Phụ Kiện Nhỏ Nhưng Ảnh Hưởng Lớn Đến Hệ Thống Đường Ống

Cút hàn inox 304 dùng để làm gì?

Trong quá trình thi công đường ống, có những đoạn cần đổi hướng nhưng vẫn phải đảm bảo mối nối chắc chắn, kín tuyệt đối và có khả năng chống ăn mòn lâu dài. Đây chính là lúc cút inox 304 phát huy vai trò của mình.

Cút inox 304 là phụ kiện dùng để chuyển hướng dòng chảy trong hệ thống đường ống. Khác với cút ren hoặc cút clamp thường dùng cho hệ thống nhỏ và dễ tháo lắp, cút hàn được kết nối với đường ống bằng phương pháp hàn đối đầu — mang lại độ bền cơ học và độ kín cao hơn hẳn.

Tuy nhiên, người mua thường gặp một số vấn đề: chọn sai góc, sai DN, sai Schedule, hoặc không đồng bộ tiêu chuẩn với đường ống hiện có. Những sai sót này tưởng nhỏ nhưng có thể ảnh hưởng trực tiếp đến chất lượng mối hàn và tuổi thọ toàn hệ thống. Bài viết sẽ giúp bạn hiểu rõ loại cút, vật liệu, kích thước, tiêu chuẩn và cách lựa chọn đúng.

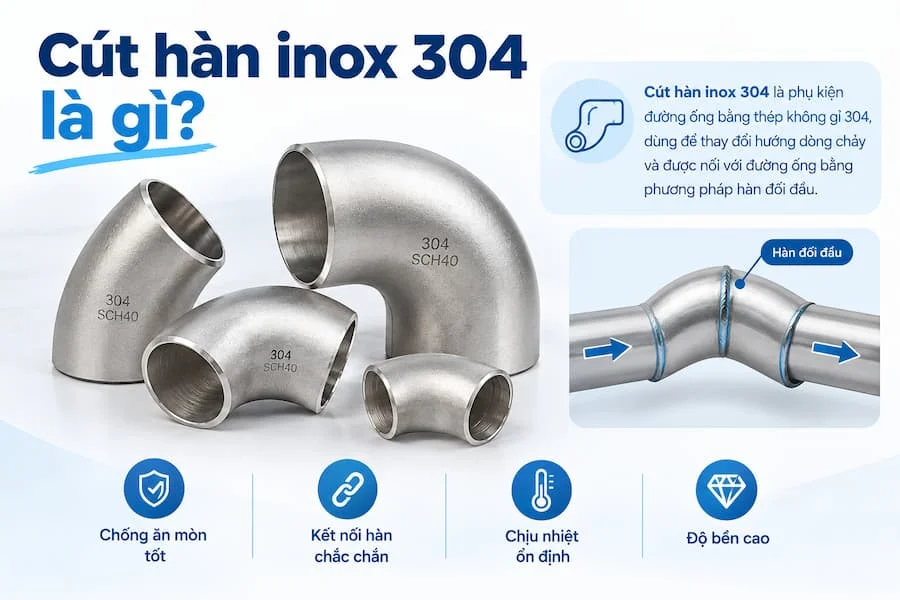

Cút hàn inox 304 là gì?

Cút hàn inox 304 là phụ kiện đường ống được chế tạo từ thép không gỉ 304, có hai đầu thiết kế để hàn đối đầu với đường ống nhằm thay đổi hướng dòng chảy. Đây là một dạng phụ kiện inox 304 phổ biến trong các hệ thống công nghiệp yêu cầu kết nối cố định.

Sản phẩm này còn được biết đến với nhiều tên gọi khác: co hàn inox 304, cút nối hàn inox 304, Stainless Steel 304 Butt Weld Elbow, hay SS304 Weld Elbow. Vật liệu phổ biến là inox 304/304L, trong đó WP304 là cấp vật liệu thường gặp theo tiêu chuẩn ASTM A403.

Cần làm rõ: cút hàn không phải là van, đây thuần túy là phụ kiện kết nối đường ống, không có cơ cấu đóng/mở. Cấu tạo cơ bản gồm thân cút, hai đầu hàn, bán kính cong và mép vát chuẩn bị hàn.

ASTM A403 bao gồm các loại phụ kiện bằng thép không gỉ austenitic dùng cho hệ thống chịu áp; các sản phẩm WP304 thường được kết hợp với yêu cầu kích thước của ASME B16.9.

Cút inox 304 hoạt động như thế nào?

Vì không có cơ cấu đóng/mở, chức năng chính của cút inox 304 đơn giản là thay đổi hướng dòng chảy trong hệ thống đường ống, thay vì kiểm soát hay điều tiết lưu lượng.

Quá trình lắp đặt diễn ra theo trình tự: đường ống được căn chỉnh với hai đầu cút, hai đầu này được vát mép theo tiêu chuẩn, sau đó hàn đối đầu. Sau khi hoàn tất mối hàn, cút trở thành một phần liên tục, đồng nhất của toàn hệ thống đường ống.

Có thể tóm gọn quy trình theo sơ đồ đơn giản: Ống → căn chỉnh → cút hàn → hàn đối đầu → kiểm tra mối hàn → vận hành.

Chính vì đặc điểm liên kết bằng hàn thay vì ren hay mặt bích, cút inox 304 có ưu điểm vượt trội về độ kín và độ chắc chắn trong nhiều hệ thống công nghiệp — đặc biệt ở những vị trí chịu áp suất, rung động hoặc yêu cầu không rò rỉ tuyệt đối.

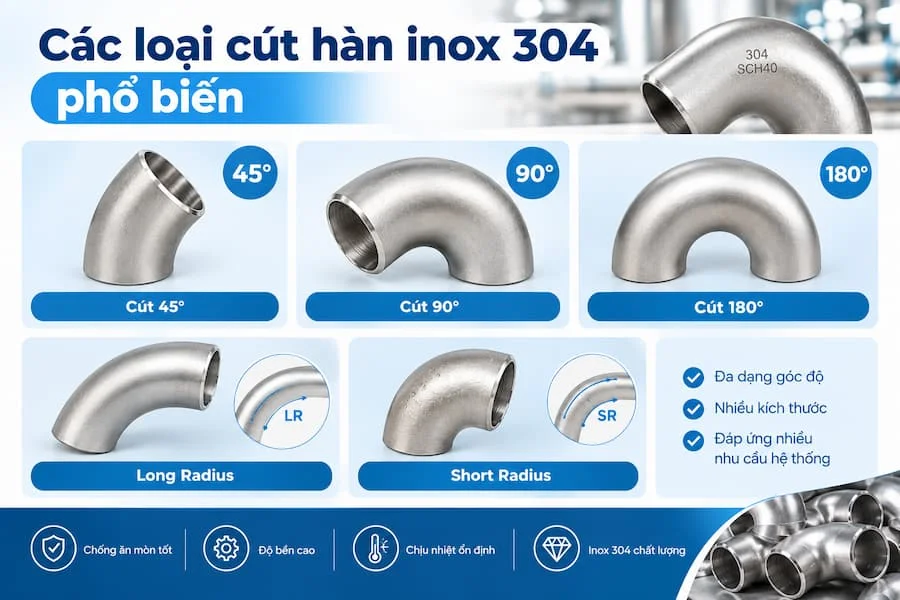

Các loại cút hàn inox 3O4 phổ biến

Cút hàn inox 304 được phân loại chủ yếu theo góc chuyển hướng dòng chảy.

Cút inox 304 45° dùng để đổi hướng đường ống ở góc nhẹ, phù hợp khi tuyến ống cần chuyển hướng mà không tạo góc gấp 90° — giúp dòng chảy êm hơn và giảm tổn thất áp suất cục bộ.

Cút hàn inox 304 90° là loại phổ biến nhất, dùng để chuyển hướng đường ống vuông góc. Loại này lại chia thành hai dạng: 90° Long Radius và 90° Short Radius, mỗi dạng phù hợp với điều kiện lắp đặt khác nhau.

Cút 180°, thường được gọi là return bend trong một số cấu hình, dùng để đổi hướng dòng chảy gần như ngược lại hoàn toàn.

Nhìn chung, các dòng butt-weld elbow inox 304 hiện có nhiều góc như 45°, 90° và 180°, tùy nhà sản xuất và tiêu chuẩn. Việc chọn đúng góc ngay từ đầu giúp tránh phát sinh chi phí điều chỉnh tuyến ống về sau.

Cút hàn inox 3O4 Long Radius và Short Radius khác nhau thế nào?

Đây là điểm dễ gây nhầm lẫn nhất khi mua cút inox 304, vì hai loại có hình dáng tương tự nhưng đặc tính vận hành khác biệt rõ rệt.

Theo ASME B16.9, kích thước center-to-end của cút 90° được quy định theo loại và kích thước danh nghĩa; ví dụ NPS 2 có kích thước LR 76 mm và SR 51 mm.

Lý do của sự khác biệt này khá dễ hiểu: bán kính lớn giúp dòng lưu chất đổi hướng từ từ hơn, giảm ma sát và tổn thất áp suất; trong khi bán kính nhỏ giúp tiết kiệm không gian lắp đặt nhưng tạo hướng dòng gấp hơn, phù hợp với các khu vực chật hẹp.

Thông số kỹ thuật cút inox 304 cần quan tâm

Để chọn đúng phụ kiện inox 304 cho hệ thống, cần nắm rõ các thông số sau:

Không nên chỉ nhìn DN để chọn cút. Cần kiểm tra đồng thời đường kính ngoài, chiều dày/Schedule và tiêu chuẩn của đường ống hiện có, vì hai cút cùng DN nhưng khác Schedule sẽ có OD và độ dày khác nhau. Các bảng kích thước ASME B16.9 thể hiện rõ OD và kích thước center-to-end theo NPS.

Cút hàn inox 3O4 dùng Schedule 10S, 40S khác nhau thế nào?

SCH10S có thành mỏng hơn, khối lượng thấp hơn, thường phù hợp với các hệ thống có yêu cầu về chiều dày thấp hơn theo thiết kế ban đầu.

SCH40S có thành dày hơn, khả năng chịu điều kiện làm việc cao hơn tùy thiết kế cụ thể, và phù hợp với nhiều hệ thống công nghiệp có yêu cầu khắt khe hơn.

Điểm cần nhấn mạnh: không nên kết luận áp suất làm việc chỉ dựa vào tên Schedule. Cần xem xét đồng thời vật liệu, chiều dày thực tế, nhiệt độ vận hành, tiêu chuẩn thiết kế, môi chất và điều kiện vận hành cụ thể của hệ thống.

Các sản phẩm WP304 có thể được cung cấp với nhiều Schedule như 10S, 40S, 80S, 160… tùy kích thước và nhà sản xuất. Vì vậy, khi đặt hàng, cần xác định rõ Schedule ngay từ đầu thay vì chỉ nêu DN chung chung.

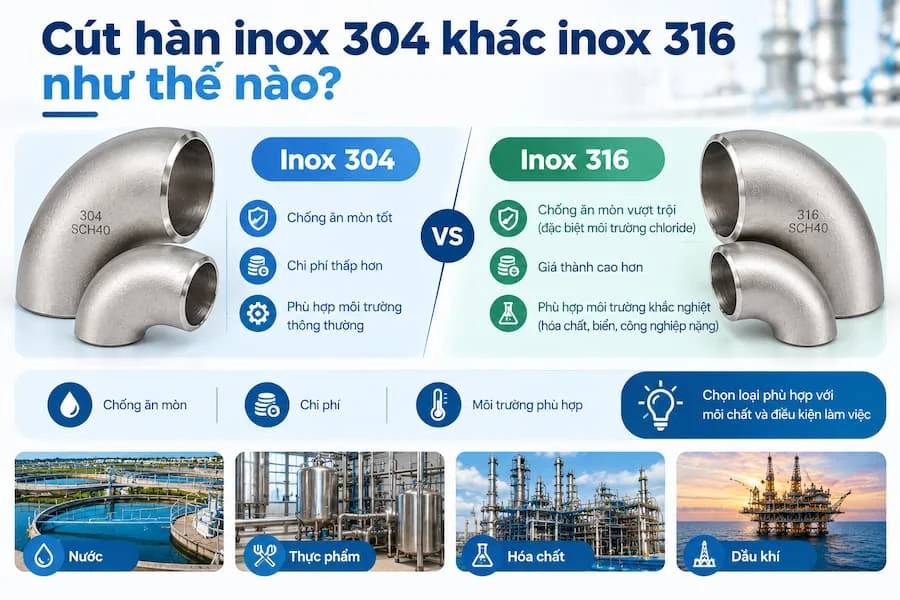

Cút hàn inox 3O4 khác inox 316 như thế nào?

Không nên mặc định inox 316 luôn cần thiết chỉ vì có khả năng chống ăn mòn cao hơn. Việc lựa chọn giữa hai loại vật liệu phải dựa vào môi trường sử dụng thực tế và yêu cầu thiết kế của từng dự án — nếu môi trường không quá khắc nghiệt, cút hàn inox 3O4 vẫn là lựa chọn hợp lý về mặt chi phí.

Tiêu chuẩn cút hàn inox 3O4: ASTM A403 và ASME B16.9 có gì khác?

Hai tiêu chuẩn này thường đi kèm nhau nhưng phục vụ mục đích khác nhau.

ASTM A403 tập trung vào vật liệu và yêu cầu đối với phụ kiện thép không gỉ rèn, đảm bảo thành phần hóa học và cơ tính của vật liệu WP304 đạt chuẩn.

ASME B16.9 tập trung vào kích thước và yêu cầu của phụ kiện hàn đối đầu sản xuất tại nhà máy, quy định các thông số như OD, chiều dài center-to-end theo từng NPS.

ASME B16.25 có thể được đề cập đến khi liên quan đến yêu cầu về đầu hàn và mép vát chuẩn bị cho quá trình hàn đối đầu.

Một số sản phẩm WP304 trên thị trường được công bố theo ASTM A403 kết hợp ASME B16.9; đầu hàn có thể được chuẩn bị theo ASME B16.25. Kiểm tra đầy đủ cả ba tiêu chuẩn này giúp đảm bảo cút hàn tương thích hoàn toàn với hệ thống và đáp ứng yêu cầu nghiệm thu dự án.

Cút hàn inox 3O4 được sử dụng ở đâu?

Hệ thống nước công nghiệp – ứng dụng trong đường ống cấp nước, hệ thống xử lý nước, và các tuyến ống inox trong nhà máy sản xuất.

Ngành thực phẩm – đồ uống – sử dụng trong đường ống sản xuất, hệ thống dẫn nước và chất lỏng tại các khu vực yêu cầu vật liệu inox đạt chuẩn vệ sinh.

Hóa chất – áp dụng cho các đường ống dẫn môi chất có tính ăn mòn phù hợp với inox 304, tuy nhiên cần đánh giá cụ thể loại hóa chất trước khi lựa chọn.

Dầu khí và năng lượng – dùng trong hệ thống đường ống công nghiệp và các tuyến ống yêu cầu kết nối hàn chắc chắn.

Hệ thống hơi, khí và công nghiệp tổng quát – ứng dụng trong đường ống khí, một số hệ thống hơi, cùng các thiết bị và đường ống công nghệ khác. Các nhà cung cấp hiện công bố cút hàn inox 3O4 cho các ứng dụng như nước, hơi, khí, hóa chất, thực phẩm và hệ thống công nghiệp.

Khi nào nên chọn cút hàn inox 3O4?

Nên cân nhắc cút hàn inox 3O4 khi hệ thống cần khả năng chống ăn mòn tốt, muốn có kết nối hàn cố định lâu dài, hệ thống yêu cầu kết cấu chắc chắn, môi trường không quá khắc nghiệt với inox 304, và cần đồng bộ vật liệu với đường ống inox 304 sẵn có.

Tuy nhiên, không nên chọn chỉ vì "inox 304" mà bỏ qua các yếu tố quan trọng khác: môi chất thực tế, nhiệt độ vận hành, áp suất hệ thống, chiều dày phù hợp, và tiêu chuẩn của đường ống. Một quyết định lựa chọn vội vàng có thể dẫn đến việc phải thay thế phụ kiện giữa chừng, gây gián đoạn thi công và phát sinh chi phí không cần thiết.

Những sai lầm thường gặp khi mua cút inox 304

Một số lỗi phổ biến khiến người mua chọn sai phụ kiện inox 304:

• Chỉ nói "cút DN50" mà không xác định rõ Schedule

• Nhầm lẫn giữa DN với đường kính ngoài OD

• Không xác định rõ ràng 45° hay 90° ngay từ đầu

• Không kiểm tra Long Radius hay Short Radius

• Chọn cút có chiều dày không tương thích với ống hiện có

• Không kiểm tra chứng từ ASTM A403 WP304 khi dự án yêu cầu

• Chọn inox 304 cho môi trường ăn mòn cao mà không đánh giá kỹ môi chất

• Chỉ dựa vào cảm nhận "áp suất cao/thấp" mà không xét nhiệt độ và tiêu chuẩn thiết kế

Những sai lầm này tưởng nhỏ nhưng thường là nguyên nhân trực tiếp dẫn đến rò rỉ mối hàn hoặc phải tháo dỡ, thay thế phụ kiện sau khi đã lắp đặt.

Cách chọn cút hàn inox 3O4 đúng quy cách

Quy trình lựa chọn nên thực hiện theo 7 bước:

1. Xác định vật liệu – 304 hay 304L

2. Xác định kích thước – DN25, DN50, DN100 hoặc NPS 1", 2", 4"...

3. Chọn góc – 45°, 90° hoặc 180°

4. Chọn bán kính – Long Radius hoặc Short Radius

5. Kiểm tra Schedule – 10S, 40S, 80S hoặc theo thiết kế riêng

6. Kiểm tra tiêu chuẩn – ASTM A403, ASME B16.9, ASME B16.25 nếu có yêu cầu

7. Kiểm tra điều kiện vận hành – áp suất, nhiệt độ, môi chất, phương pháp hàn, yêu cầu kiểm tra mối hàn

Thực hiện đầy đủ 7 bước này giúp đảm bảo cút hàn inox 3O4 được chọn phù hợp hoàn toàn với hệ thống, tránh phải điều chỉnh hoặc đặt lại hàng sau khi đã lên kế hoạch thi công.

Lưu ý khi hàn và lắp đặt cút inox 304

Chất lượng mối hàn quyết định trực tiếp đến độ bền và độ kín của cả hệ thống, vì vậy cần tuân thủ các nguyên tắc sau: làm sạch bề mặt trước khi hàn, đảm bảo OD và chiều dày cút tương thích hoàn toàn với ống, căn chỉnh hai đầu ống chính xác trước khi hàn.

Trong quá trình hàn, cần kiểm soát nhiệt hợp lý, sử dụng quy trình hàn phù hợp với đặc tính của inox, và làm sạch/xử lý mối hàn sau khi hoàn tất nếu dự án có yêu cầu riêng. Cuối cùng, luôn kiểm tra độ kín và chất lượng mối hàn trước khi đưa hệ thống vào vận hành chính thức.

Lưu ý quan trọng: yêu cầu hàn thực tế cần tuân theo WPS/PQR, vật liệu và tiêu chuẩn của từng dự án cụ thể, thay vì áp dụng một quy trình chung cho mọi hệ thống.

Câu hỏi thường gặp về cút hàn inox 3O4

1. Cút hàn inox 304 là gì?

Là phụ kiện đường ống bằng inox 304 dùng để đổi hướng dòng chảy và kết nối với đường ống bằng phương pháp hàn đối đầu.

2. Cút hàn inox 3O4 có những góc nào?

Phổ biến nhất là 45° và 90°, ngoài ra có các cấu hình 180° tùy sản phẩm và nhà sản xuất.

3. Cút inox 304 Long Radius và Short Radius khác nhau gì?

Khác chủ yếu ở bán kính cong và kích thước center-to-end; Long Radius có bán kính lớn hơn Short Radius.

4. Cút hàn inox 3O4 có chịu được áp suất cao không?

Khả năng chịu áp không thể xác định chỉ từ vật liệu inox 304. Cần xem kích thước, Schedule, nhiệt độ, tiêu chuẩn và thiết kế hệ thống cụ thể.

5. Nên chọn inox 304 hay 316?

Phụ thuộc vào môi trường sử dụng. Nếu môi trường có tính ăn mòn hoặc chloride cao, cần đánh giá liệu inox 304 có phù hợp hay nên chuyển sang vật liệu khác.

Cút hàn inox 304 – chọn đúng quy cách để hệ thống vận hành ổn định

Cút hàn inox 304 là phụ kiện thiết yếu giúp đổi hướng đường ống một cách chắc chắn, kín khít và bền vững theo thời gian. Các lựa chọn quan trọng khi mua hàng gồm góc chuyển hướng, bán kính (Long/Short Radius), kích thước DN/NPS, đường kính ngoài OD, Schedule và tiêu chuẩn áp dụng.

Không nên lựa chọn chỉ dựa trên kích thước danh nghĩa hoặc tên gọi vật liệu — cần đối chiếu đầy đủ thông số của cút với đường ống hiện có và điều kiện vận hành thực tế của hệ thống để tránh sai sót tốn kém.

Nếu bạn đang cần cút hàn inox 304 hoặc các loại phụ kiện inox 304 khác đạt chuẩn ASTM A403 và ASME B16.9, hãy liên hệ ngay để được tư vấn đúng góc, đúng Schedule và đúng tiêu chuẩn cho hệ thống của bạn.
