Van Tiết Lưu Điều Chỉnh Khí Nén Là Gì? Nguyên Lý, Cách Chọn Và Vị Trí Lắp Đặt Đúng

Vì Sao Xi Lanh Khí Nén Cần Van Tiết Lưu?

Xi lanh khí nén hoạt động quá nhanh thường gây va đập ở cuối hành trình. Piston chuyển động không đều, cơ cấu đóng/mở thiếu ổn định, và khi tải thay đổi, tốc độ xi lanh không còn phù hợp với yêu cầu vận hành.

Nhiều người có xu hướng chỉ điều chỉnh áp suất khi gặp sự cố này — nhưng áp suất không phải là thứ quyết định tốc độ chuyển động.

Van tiết lưu điều chỉnh khí nén được sử dụng để kiểm soát lưu lượng khí đi qua đường ống, từ đó điều chỉnh tốc độ chuyển động của cơ cấu chấp hành như xi lanh khí nén. Vậy van tiết lưu điều chỉnh lưu lượng khí như thế nào, và nên lắp ở vị trí nào để xi lanh chạy ổn định? Bài viết này sẽ phân tích chi tiết.

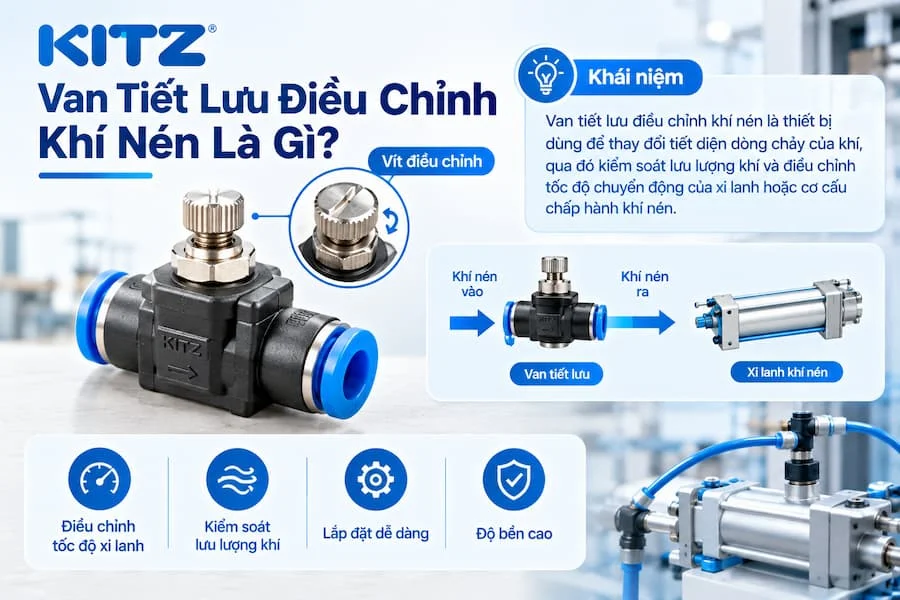

Van Tiết Lưu Điều Chỉnh Khí Nén Là Gì?

Van tiết lưu điều chỉnh khí nén là thiết bị dùng để thay đổi tiết diện dòng chảy của khí nén, qua đó kiểm soát lưu lượng khí đi qua đường ống. Khi thay đổi lưu lượng, tốc độ chuyển động của xi lanh hoặc cơ cấu chấp hành khí nén cũng thay đổi theo — đây cũng chính là nguyên lý của flow control valve trong thuật ngữ quốc tế.

Cần làm rõ một điểm quan trọng: van chủ yếu kiểm soát lưu lượng, và lưu lượng ảnh hưởng trực tiếp đến tốc độ chuyển động. Van tiết lưu không có chức năng chính là duy trì áp suất đầu ra như van điều áp — đây là điểm nhiều người dễ nhầm lẫn khi chọn mua.

Có loại van điều chỉnh được cả hai chiều, và có loại chỉ tiết lưu một chiều trong khi chiều ngược lại cho dòng chảy gần như tự do.

Công thức logic đơn giản để hình dung: độ mở van → lưu lượng khí → tốc độ xi lanh.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Tiết Lưu Khí Nén

Về cấu tạo cơ bản, một van tiết lưu thường gồm: thân van, cổng vào/ra, kim hoặc vít điều chỉnh, lỗ tiết lưu, núm chỉnh, gioăng làm kín, và cơ cấu van một chiều đối với loại tiết lưu một chiều.

Nguyên lý hoạt động khá trực quan: khi xoay vít điều chỉnh, tiết diện dòng khí thay đổi → lưu lượng thay đổi → tốc độ cơ cấu khí nén thay đổi theo.

Cụ thể, mở van lớn thì khí đi qua nhiều hơn, xi lanh có xu hướng chạy nhanh hơn; đóng van thì lưu lượng giảm, xi lanh chạy chậm hơn.

Tuy nhiên, tốc độ thực tế của xi lanh không chỉ phụ thuộc vào độ mở van, mà còn chịu ảnh hưởng bởi áp suất nguồn, tải trọng, đường kính xi lanh, chiều dài đường ống, kích thước fitting và đặc tính dòng khí. Vì vậy, việc điều chỉnh van cần được thực hiện dựa trên quan sát thực tế, không chỉ tính toán lý thuyết.

Các Loại Van Tiết Lưu Khí Nén Phổ Biến

Thị trường hiện có nhiều loại van tiết lưu, mỗi loại phù hợp với một nhóm ứng dụng riêng:

• Van tiết lưu hai chiều: có khả năng hạn chế dòng khí theo cả hai hướng, kết cấu đơn giản, phù hợp những ứng dụng cần hạn chế lưu lượng hai chiều.

• Van tiết lưu một chiều: loại rất phổ biến trong hệ thống xi lanh — một chiều được tiết lưu, chiều ngược lại cho dòng khí đi qua gần như tự do, thường kết hợp van một chiều và cơ cấu tiết lưu trong cùng một thân van.

• Van tiết lưu dạng nối thẳng: dùng cho vị trí đường ống thẳng, kết nối nhanh với ống khí nén.

• Van tiết lưu dạng góc: thiết kế góc giúp thuận tiện khi lắp trực tiếp trên cổng xi lanh, tiết kiệm không gian trong một số bố trí.

• Van tiết lưu có giảm thanh: kết hợp chức năng kiểm soát lưu lượng và giảm tiếng ồn ở một số cấu hình.

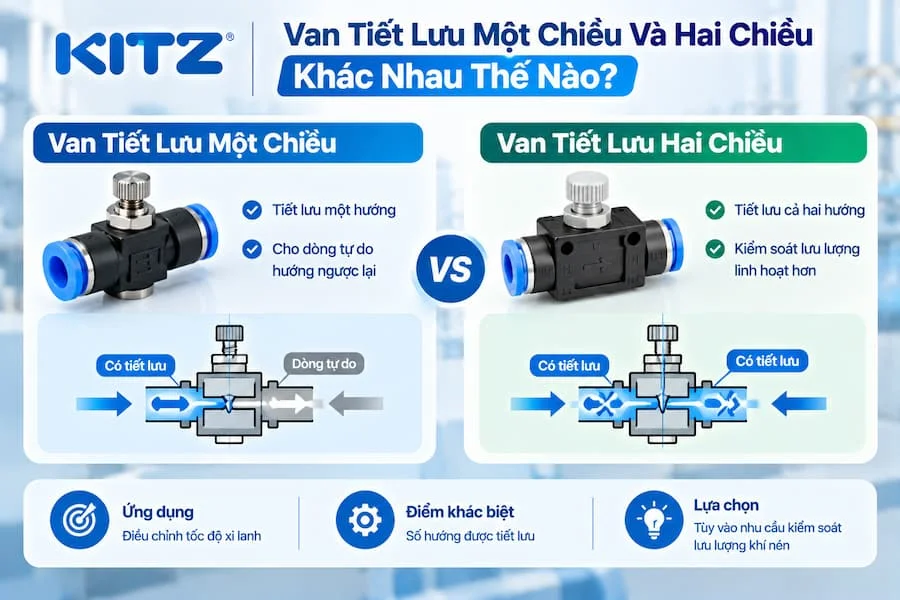

Van Tiết Lưu Một Chiều Và Hai Chiều Khác Nhau Thế Nào?

Van một chiều thường được ưu tiên trong điều chỉnh tốc độ xi lanh vì nó cho phép kiểm soát riêng từng hành trình: chiều ngược lại có thể nạp/xả khí nhanh, giúp dễ dàng điều chỉnh riêng tốc độ tiến và lùi. Đặc điểm này cũng khiến van tiết lưu một chiều rất phù hợp với mạch khí nén sử dụng van đảo chiều.

Nên Lắp Van Tiết Lưu Ở Đường Cấp Hay Đường Xả?

Đây là câu hỏi kỹ thuật quan trọng nhất khi thiết kế mạch điều khiển xi lanh.

Điều chỉnh đường cấp (Meter-in): van hạn chế lượng khí đi vào xi lanh, theo sơ đồ: nguồn khí → van điều khiển → van tiết lưu → xi lanh. Cách này dễ hiểu và có thể sử dụng trong một số ứng dụng tải ổn định, nhưng với tải thay đổi hoặc có xu hướng kéo piston, chuyển động có thể kém ổn định.

Điều chỉnh đường xả (Meter-out): van kiểm soát lượng khí thoát ra khỏi buồng xi lanh, theo sơ đồ: xi lanh → van tiết lưu → van điều khiển → xả. Trong nhiều ứng dụng xi lanh khí nén, meter-out thường được ưu tiên để kiểm soát tốc độ ổn định hơn, đặc biệt khi tải có xu hướng làm cơ cấu chạy vượt tốc.

Lý do là khí bị giữ lại ở phía xả tạo ra một mức áp suất đối kháng, giúp kiểm soát chuyển động của piston tốt hơn. Tuy nhiên, không nên biến điều này thành quy tắc tuyệt đối — cách lắp phù hợp còn phụ thuộc loại tải, hướng chuyển động và thiết kế mạch cụ thể.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van

Khi chọn van tiết lưu điều chỉnh khí nén, cần xem xét đầy đủ các thông số sau:

• Kích thước ren: G1/8", G1/4", G3/8", G1/2" — cần kiểm tra chuẩn ren, không chỉ nhìn kích thước danh nghĩa.

• Đường kính ống: Ø4mm, Ø6mm, Ø8mm, Ø10mm, Ø12mm.

• Áp suất làm việc: phải phù hợp với áp suất của hệ thống.

• Lưu lượng: thông số như Q, Cv hoặc đặc tính lưu lượng tùy nhà sản xuất.

• Môi trường: khí nén sạch, khí có độ ẩm, nhiệt độ cao/thấp.

• Vật liệu: đồng mạ/nickel, inox, nhựa kỹ thuật, vật liệu gioăng.

• Kiểu kết nối: push-in, ren ngoài, ren trong, kiểu góc, kiểu thẳng.

Van Tiết Lưu Điều Chỉnh Khí Nén Được Sử Dụng Ở Đâu?

Đây là thiết bị gần như không thể thiếu trong các dây chuyền tự động hóa hiện đại:

• Điều chỉnh tốc độ xi lanh khí nén.

• Máy đóng gói, máy chiết rót, máy ép.

• Máy gắp và đặt sản phẩm.

• Dây chuyền tự động hóa.

• Cơ cấu nâng/hạ, cơ cấu đóng/mở cửa khí nén.

• Thiết bị lắp ráp, hệ thống robot khí nén.

Ví dụ thực tế: với xi lanh đẩy sản phẩm, nếu piston chạy quá nhanh thì giảm độ mở van tiết lưu; nếu piston chạy quá chậm thì tăng độ mở van; nếu cần tốc độ tiến và lùi khác nhau thì sử dụng các van tiết lưu một chiều phù hợp cho từng hướng.

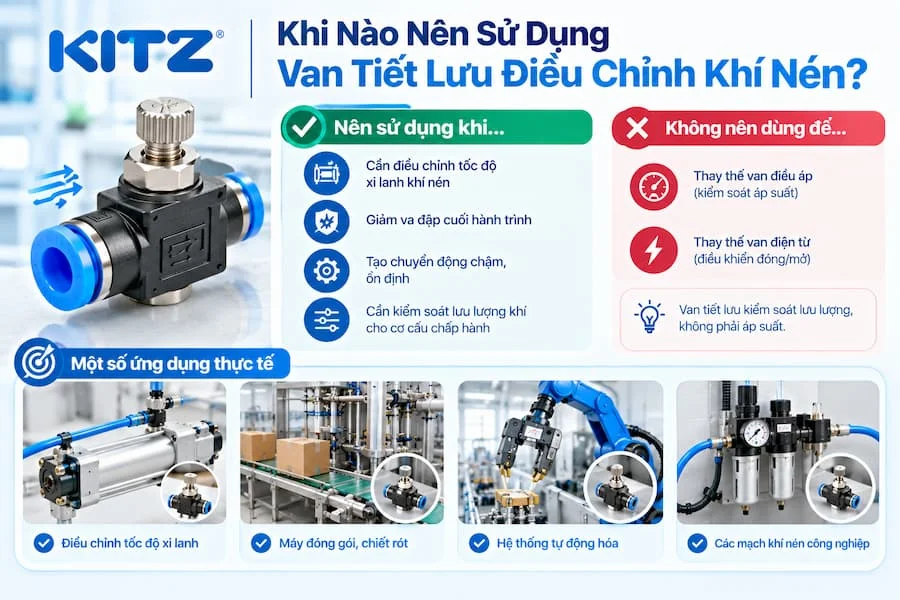

Khi Nào Nên Sử Dụng Van Tiết Lưu Điều Chỉnh Khí Nén?

Nên dùng van tiết lưu khi cần kiểm soát tốc độ piston, giảm va đập cuối hành trình, điều chỉnh tốc độ đóng/mở, tạo chuyển động chậm hơn, hoặc cân bằng tốc độ trong các cơ cấu tự động.

Không nên dùng van tiết lưu để thay thế van điều áp, van an toàn, van điện từ hay van điều khiển áp suất. Nguyên tắc cần nhớ: van tiết lưu kiểm soát lưu lượng, còn van điều áp kiểm soát áp suất — đây là điểm quan trọng để tránh lựa chọn sai sản phẩm và gây lãng phí chi phí.

Sai Lầm Thường Gặp Khi Sử Dụng Van Tiết Lưu

Các lỗi phổ biến khiến hệ thống hoạt động không như mong muốn:

• Chọn sai kích thước ren hoặc sai đường kính ống.

• Nhầm van tiết lưu với van điều áp.

• Lắp sai chiều van tiết lưu một chiều.

• Điều chỉnh van quá nhỏ khiến xi lanh bị ì.

• Mở van quá lớn khiến xi lanh chạy nhanh và va đập.

• Không kiểm tra tải thực tế trước khi lắp.

• Không xử lý khí nén có nước hoặc tạp chất.

• Chọn van có lưu lượng quá nhỏ so với yêu cầu.

• Chỉ điều chỉnh van mà không kiểm tra áp suất nguồn.

Cách Chọn Van Tiết Lưu Điều Chỉnh Khí Nén

Quy trình chọn van nên đi theo 8 bước:

1. Xác định xi lanh: đường kính piston, hành trình, tốc độ mong muốn.

2. Xác định áp suất: kiểm tra áp suất làm việc thực tế.

3. Xác định kích thước ống: không chọn van chỉ dựa vào kích thước ren.

4. Xác định hướng tiết lưu: một chiều hay hai chiều.

5. Chọn kiểu kết nối: thẳng, góc, push-in hoặc ren.

6. Kiểm tra lưu lượng: van phải đáp ứng lưu lượng cần thiết để xi lanh đạt tốc độ mong muốn.

7. Kiểm tra môi trường: nhiệt độ, độ ẩm, dầu và điều kiện lắp đặt.

8. Điều chỉnh thực tế: không mở/đóng van quá mạnh ngay từ đầu; nên điều chỉnh từng bước và quan sát tốc độ piston.

Lưu Ý Khi Lắp Đặt Và Điều Chỉnh

Một số nguyên tắc thực tế cần tuân thủ khi lắp đặt: làm sạch đường ống trước khi kết nối, kiểm tra chiều dòng khí trên van một chiều, đảm bảo ren kín nhưng không siết quá mức, không để ống khí bị gập, tránh đặt van ở vị trí dễ va đập.

Khi điều chỉnh, nên bắt đầu từ mức mở tương đối lớn rồi giảm dần, kiểm tra cả hành trình tiến và lùi, đồng thời quan sát hiện tượng rung, giật hoặc va đập cuối hành trình.

Nguyên tắc quan trọng nhất: điều chỉnh van tiết lưu nên được thực hiện khi hệ thống đang làm việc ở điều kiện tải thực tế, thay vì chỉ căn chỉnh khi không tải — bởi tốc độ thực tế sẽ khác biệt đáng kể so với điều kiện lý tưởng.

Câu Hỏi Thường Gặp

1. Van tiết lưu điều chỉnh khí nén dùng để làm gì?

Dùng để kiểm soát lưu lượng khí nén, từ đó điều chỉnh tốc độ chuyển động của xi lanh hoặc cơ cấu chấp hành.

2. Van tiết lưu có điều chỉnh áp suất không?

Không phải chức năng chính. Van tiết lưu kiểm soát lưu lượng, trong khi van điều áp được thiết kế để kiểm soát và duy trì áp suất ở mức mong muốn.

3. Nên lắp van tiết lưu ở đường cấp hay đường xả?

Trong nhiều ứng dụng xi lanh, phương án meter-out – điều chỉnh dòng xả thường được sử dụng để kiểm soát chuyển động ổn định hơn. Tuy nhiên cần xét loại tải và cấu hình mạch cụ thể.

4. Van tiết lưu một chiều khác gì van tiết lưu hai chiều?

Van một chiều tiết lưu theo một hướng và cho dòng khí đi qua dễ hơn theo hướng còn lại; van hai chiều hạn chế dòng khí ở cả hai hướng.

5. Vì sao xi lanh khí nén bị giật khi điều chỉnh van tiết lưu?

Có thể do lưu lượng quá thấp, tải thay đổi, áp suất không ổn định, lắp sai chiều van một chiều hoặc cấu hình meter-in/meter-out chưa phù hợp.

Kết Luận

Van tiết lưu điều chỉnh khí nén kiểm soát lưu lượng khí để điều chỉnh tốc độ cơ cấu — đây là chức năng cốt lõi giúp phân biệt nó với van điều áp hay van an toàn. Van tiết lưu một chiều đặc biệt phổ biến trong mạch điều khiển xi lanh nhờ khả năng điều chỉnh riêng biệt tốc độ tiến và lùi.

Khi lựa chọn, cần xét đầy đủ kích thước ren, đường kính ống, lưu lượng, áp suất, hướng tiết lưu và điều kiện tải thực tế. Một flow control valve được chọn và lắp đặt đúng ngay từ đầu sẽ giúp cơ cấu chấp hành vận hành êm ái, chính xác và bền bỉ hơn theo thời gian.
