Van giảm áp Nitơ

Nguyên Lý Hoạt Động Của Van Giảm Áp Nitơ Chi Tiết Nhất

Trong các hệ thống sử dụng khí Nitơ (N₂), áp suất đầu vào thường cao hơn nhiều so với mức áp suất mà thiết bị phía sau có thể chịu được. Vì vậy, van giảm áp khí Nitơ là thiết bị quan trọng giúp hạ áp suất và duy trì áp suất đầu ra ổn định, bảo vệ đường ống cũng như các thiết bị sử dụng khí.

Khác với van đóng mở thông thường, van giảm áp không chỉ kiểm soát dòng chảy mà còn tự động phản ứng với sự thay đổi áp suất đầu ra. Thiết bị sử dụng sự cân bằng giữa áp lực của khí, lực đàn hồi của lò xo và cơ cấu màng van hoặc piston để điều chỉnh độ mở của cửa van.

Bài viết dưới đây sẽ phân tích chi tiết nguyên lý hoạt động của van giảm áp khí Nitơ, cấu tạo, quá trình điều chỉnh áp suất và những yếu tố cần lưu ý khi sử dụng.

1. Van giảm áp Nitơ là gì?

Van giảm áp Nitơ là thiết bị chuyên dùng để giảm áp suất khí N₂ từ mức cao ở đầu vào xuống mức thấp hơn và duy trì tương đối ổn định ở đầu ra.

Ví dụ, khí Nitơ từ bình chứa hoặc hệ thống phân phối có thể được cung cấp với áp suất cao. Trong khi đó, thiết bị sử dụng phía sau chỉ cần áp suất thấp hơn. Van giảm áp sẽ nhận khí ở đầu vào, điều tiết lưu lượng qua cửa van và tạo ra mức áp suất đầu ra theo giá trị đã cài đặt.

Về bản chất, đây là một loại van điều áp tự động. Người vận hành chỉ cần thiết lập áp suất mong muốn thông qua vít hoặc tay điều chỉnh. Sau đó, van sẽ tự thay đổi độ mở để bù lại những biến động của áp suất và lưu lượng trong hệ thống.

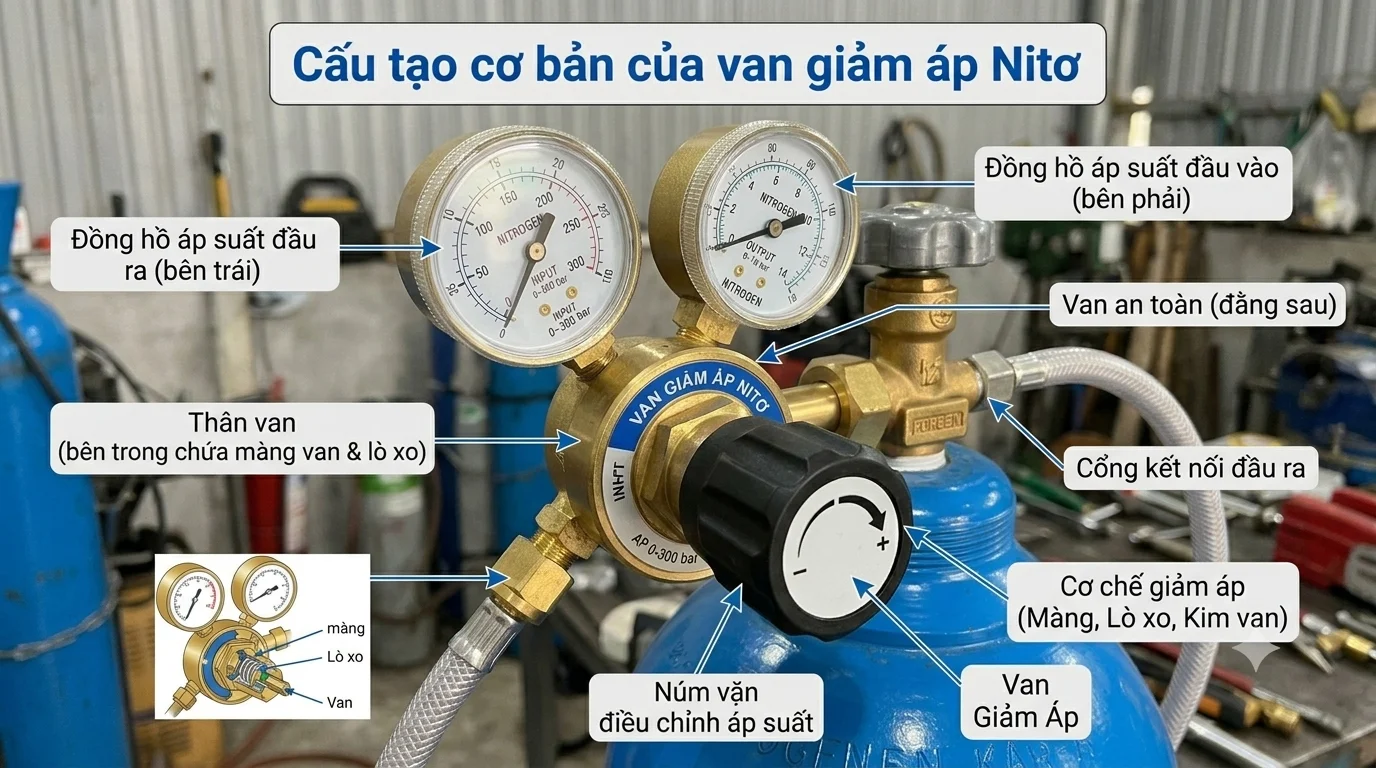

2. Cấu tạo cơ bản của van giảm áp Nitơ

Tùy từng model, nhà sản xuất và phạm vi áp suất, cấu tạo có thể khác nhau. Tuy nhiên, một van giảm áp khí Nitơ thường gồm các bộ phận chính:

• Thân van: Chứa các cơ cấu bên trong và kết nối với đường ống hoặc bình khí. Vật liệu thường được lựa chọn phù hợp với môi trường khí Nitơ và áp suất làm việc.

• Cửa vào và cửa ra: Là vị trí khí Nitơ đi vào và đi ra khỏi van.

• Lò xo điều chỉnh: Tạo lực đối kháng với áp suất đầu ra, quyết định mức áp suất cài đặt.

• Màng van hoặc piston: Tiếp nhận tác động của áp suất đầu ra và truyền chuyển động đến cơ cấu đóng mở.

• Đĩa van/ghế van: Điều tiết tiết diện dòng khí đi qua.

• Vít hoặc núm điều chỉnh: Dùng để tăng hoặc giảm lực nén của lò xo.

• Đồng hồ áp suất: Một số loại được trang bị đồng hồ để theo dõi áp suất đầu vào và đầu ra.

Trong đó, lò xo, màng/piston và đĩa van là những bộ phận có vai trò trực tiếp trong quá trình điều chỉnh áp suất.

3. Nguyên lý hoạt động của van giảm áp Nitơ

Nguyên lý hoạt động của van giảm áp khí Nitơ dựa trên sự cân bằng lực giữa lò xo điều chỉnh và áp suất khí tác động lên màng hoặc piston.

Có thể hình dung quá trình hoạt động theo chu trình:

Khí Nitơ áp suất cao → cửa vào → cơ cấu tiết lưu → cửa ra → cảm nhận áp suất đầu ra → điều chỉnh độ mở van.

Khi áp suất đầu ra thay đổi, cơ cấu cảm biến bên trong van sẽ dịch chuyển. Chuyển động này tác động lên đĩa van, làm thay đổi tiết diện dòng khí. Nhờ vậy, áp suất đầu ra được đưa trở lại gần mức cài đặt.

3.1. Khi chưa có áp suất đầu ra

Khi hệ thống chưa được cấp khí hoặc chưa có áp suất tác động lên màng van, lực của lò xo sẽ giữ cơ cấu van ở trạng thái nhất định, thường khiến cửa van đóng hoặc chỉ mở rất ít tùy thiết kế.

Khi khí Nitơ bắt đầu đi vào van, áp suất đầu vào tác động lên cơ cấu bên trong. Đồng thời, khi áp suất ở phía đầu ra tăng lên, lực tác động lên màng hoặc piston cũng tăng theo.

3.2. Khi áp suất đầu ra thấp hơn mức cài đặt

Đây là trạng thái rất quan trọng.

Giả sử người vận hành cài đặt áp suất đầu ra ở một mức nhất định nhưng nhu cầu sử dụng khí tăng khiến áp suất phía sau van giảm xuống.

Khi đó, lực do áp suất đầu ra tác động lên màng van giảm xuống. Lực của lò xo trở nên tương đối lớn hơn và đẩy cơ cấu điều khiển theo hướng mở van.

Cửa van mở lớn hơn cho phép lượng khí Nitơ đi qua nhiều hơn.

Kết quả:

Áp suất đầu ra tăng lên → màng/piston dịch chuyển → van giảm độ mở → hệ thống trở về trạng thái cân bằng.

Nhờ cơ chế này, van có khả năng tự động bù áp khi nhu cầu sử dụng khí tăng.

3.3. Khi áp suất đầu ra cao hơn mức cài đặt

Ngược lại, nếu lượng khí tiêu thụ giảm hoặc có sự thay đổi trong hệ thống khiến áp suất đầu ra tăng cao hơn mức cài đặt, áp lực tác động lên màng/piston sẽ tăng.

Lực này thắng một phần lực của lò xo và làm cơ cấu điều khiển dịch chuyển theo hướng đóng van.

Khi cửa van thu hẹp, lượng Nitơ đi qua giảm xuống. Áp suất phía sau van vì thế được hạn chế tăng thêm.

Quá trình này tiếp tục cho đến khi lực giữa áp suất đầu ra và lò xo đạt trạng thái cân bằng mới.

4. Cơ chế cân bằng áp suất bên trong van

Có thể mô tả đơn giản nguyên lý của van giảm áp bằng mối quan hệ:

Lực lò xo ≈ lực do áp suất đầu ra tác động lên màng/piston.

Khi điều chỉnh núm hoặc vít theo hướng tăng lực nén lò xo, áp suất đầu ra cài đặt thường tăng.

Ngược lại, khi giảm lực nén lò xo, áp suất đầu ra cài đặt giảm.

Đây cũng là lý do tại sao người vận hành không nên tự ý điều chỉnh van vượt quá phạm vi thiết kế. Mỗi loại van có giới hạn áp suất và dải điều chỉnh cụ thể do nhà sản xuất quy định.

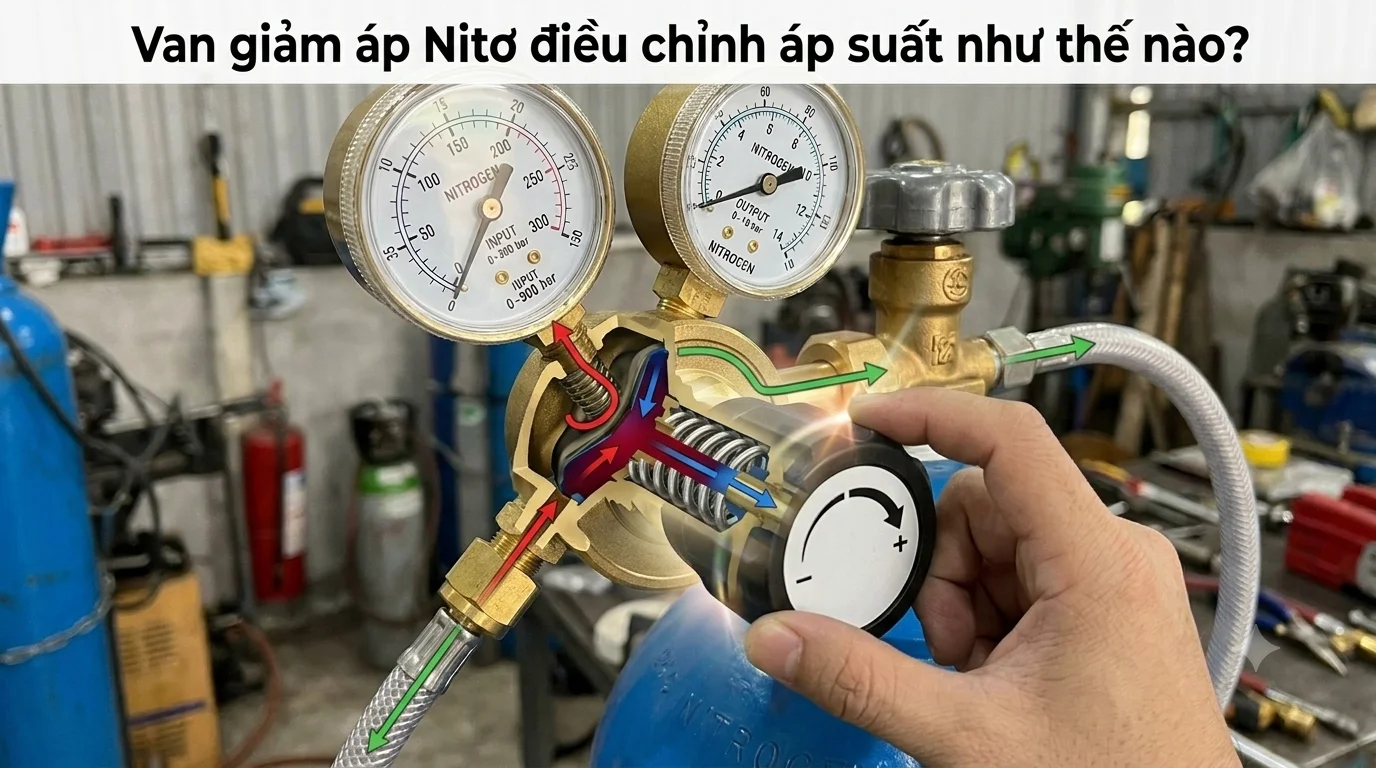

5. Van giảm áp Nitơ điều chỉnh áp suất như thế nào?

Quá trình điều chỉnh thường diễn ra theo các bước:

Bước 1: Khí Nitơ áp suất cao đi vào cửa vào.

Bước 2: Người vận hành thiết lập áp suất mong muốn thông qua vít hoặc núm điều chỉnh.

Bước 3: Lò xo tạo lực tác động lên màng hoặc piston.

Bước 4: Màng/piston phản ứng với áp suất thực tế ở phía đầu ra.

Bước 5: Cơ cấu này tác động đến đĩa van, làm cửa van mở rộng hoặc thu hẹp.

Bước 6: Lưu lượng khí thay đổi, từ đó điều chỉnh áp suất đầu ra.

Bước 7: Khi áp suất đầu ra đạt gần mức cài đặt, hệ thống đạt trạng thái cân bằng.

Điểm đáng chú ý là quá trình này diễn ra liên tục trong khi van làm việc, chứ không phải chỉ điều chỉnh một lần rồi cố định.

6. Van giảm áp Nitơ có những loại nào?

Trên thực tế, van giảm áp Nitơ có thể được phân loại theo nhiều tiêu chí khác nhau.

Theo cơ cấu điều khiển

Van giảm áp dạng màng: Sử dụng màng đàn hồi để cảm nhận sự thay đổi áp suất. Loại này thường có khả năng phản ứng tốt và được sử dụng trong nhiều hệ thống khí.

Van giảm áp dạng piston: Sử dụng piston làm cơ cấu cảm nhận và điều khiển. Thiết kế này thường được lựa chọn trong những ứng dụng yêu cầu khả năng chịu áp suất cao hoặc điều kiện làm việc khắc nghiệt hơn.

Theo số cấp giảm áp

Van giảm áp một cấp: Thực hiện quá trình giảm áp trong một cơ cấu van.

Van giảm áp hai cấp: Quá trình giảm áp được chia thành nhiều giai đoạn, giúp kiểm soát áp suất tốt hơn trong một số ứng dụng yêu cầu độ ổn định cao.

Theo mục đích sử dụng

Van giảm áp khí Nitơ có thể được sử dụng trong hệ thống khí công nghiệp, thiết bị phòng thí nghiệm, máy móc sản xuất, hệ thống bảo quản, công nghệ thực phẩm, hóa chất và nhiều dây chuyền cần sử dụng khí N₂ có kiểm soát áp suất.

7. Những yếu tố ảnh hưởng đến khả năng ổn định áp suất

Mặc dù van giảm áp có khả năng tự động điều chỉnh, áp suất đầu ra thực tế vẫn chịu ảnh hưởng bởi nhiều yếu tố.

Áp suất đầu vào

Nếu áp suất đầu vào thay đổi quá lớn, khả năng duy trì áp suất đầu ra của van có thể bị ảnh hưởng. Vì vậy cần lựa chọn model phù hợp với dải áp suất nguồn.

Lưu lượng khí

Mỗi van có một phạm vi lưu lượng làm việc nhất định. Khi nhu cầu sử dụng vượt quá khả năng của van, áp suất đầu ra có thể bị sụt giảm.

Độ sạch của khí

Tạp chất hoặc bụi bẩn có thể bám vào ghế van, đĩa van hoặc cơ cấu màng/piston. Điều này làm van đóng mở không chính xác, thậm chí gây rò rỉ.

Nhiệt độ môi trường

Nhiệt độ quá cao hoặc quá thấp có thể ảnh hưởng đến vật liệu làm kín, màng van và đặc tính của các bộ phận đàn hồi.

8. Lưu ý khi lắp đặt và sử dụng van giảm áp khí Nitơ

Để van hoạt động ổn định, cần chú ý một số vấn đề quan trọng:

• Xác định đúng áp suất đầu vào và áp suất đầu ra yêu cầu.

• Chọn van có dải áp suất và lưu lượng phù hợp.

• Lắp đặt đúng chiều dòng khí được ký hiệu trên thân van.

• Làm sạch đường ống trước khi đưa van vào vận hành.

• Không dùng van vượt quá áp suất làm việc cho phép.

• Kiểm tra các mối nối để phát hiện rò rỉ.

• Không tự ý tháo hoặc thay đổi cơ cấu bên trong nếu không có chuyên môn.

• Theo dõi đồng hồ áp suất trong quá trình vận hành.

• Thực hiện bảo dưỡng và kiểm tra định kỳ.

Đặc biệt, Nitơ là khí không màu, không mùi và có thể gây nguy hiểm khi tích tụ ở khu vực kín do làm giảm nồng độ oxy. Vì vậy, hệ thống sử dụng Nitơ cần được bố trí thông gió và có biện pháp an toàn phù hợp.

9. Kết luận

Nguyên lý hoạt động của van giảm áp khí Nitơ dựa chủ yếu trên sự cân bằng giữa lực của lò xo và áp suất khí tác động lên màng van hoặc piston. Khi áp suất đầu ra giảm, van có xu hướng mở rộng để bổ sung dòng khí; khi áp suất đầu ra tăng, van thu hẹp cửa van để hạn chế lượng khí đi qua.

Nhờ cơ chế điều chỉnh tự động này, van giảm áp giúp hạ áp suất Nitơ từ nguồn cao xuống mức phù hợp, duy trì áp suất đầu ra ổn định và bảo vệ các thiết bị phía sau.

Khi lựa chọn van, không nên chỉ quan tâm đến kích thước đường ống mà cần đồng thời xem xét áp suất đầu vào, áp suất đầu ra, lưu lượng, nhiệt độ, vật liệu chế tạo và điều kiện sử dụng thực tế. Lựa chọn đúng thiết bị và lắp đặt đúng kỹ thuật sẽ giúp hệ thống khí Nitơ vận hành an toàn, ổn định và hiệu quả lâu dài.
