Đồng hồ áp suất khí nén

Tổng hợp các loại đồng hồ áp suất khí nén phổ biến nhất hiện nay

Trong các hệ thống khí nén, đồng hồ áp suất đo khí nén là thiết bị có nhiệm vụ đo, hiển thị và giúp người vận hành kiểm soát áp suất trong đường ống, máy nén khí, bình tích áp, bộ lọc hay các thiết bị sử dụng khí. Việc lựa chọn đúng loại đồng hồ không chỉ giúp theo dõi tình trạng làm việc của hệ thống mà còn hạn chế nguy cơ quá áp, thiếu áp và nâng cao độ an toàn khi vận hành.

Trên thị trường hiện nay có nhiều dòng đồng hồ với kiểu hiển thị, vật liệu, dải đo và phương thức kết nối khác nhau. Dưới đây là tổng hợp những loại đồng hồ áp suất đo khí nén phổ biến nhất hiện nay và cách lựa chọn phù hợp cho từng hệ thống.

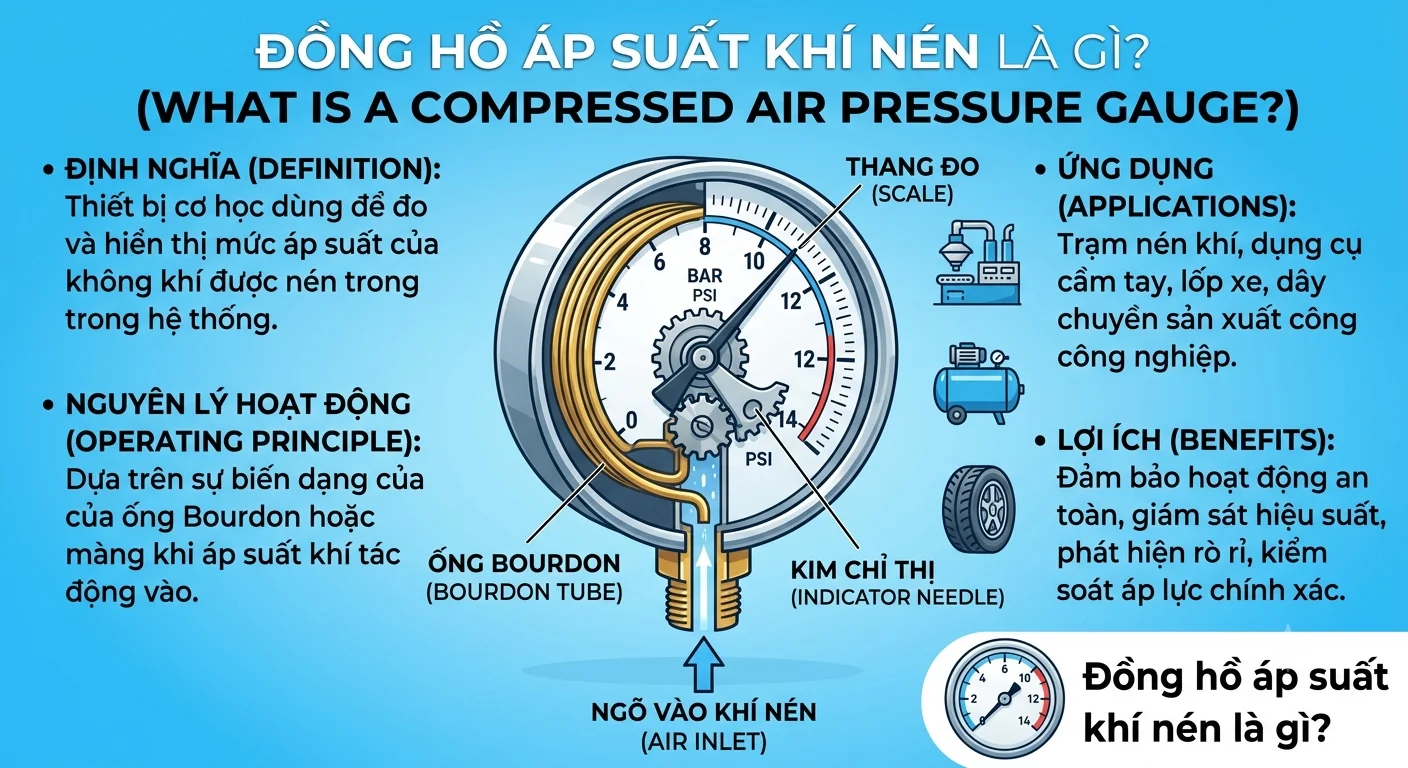

1. Đồng hồ áp suất khí nén là gì?

Đồng hồ áp suất khí nén là thiết bị dùng để đo áp suất của khí trong hệ thống khí nén và hiển thị kết quả trực tiếp trên mặt đồng hồ hoặc màn hình điện tử.

Thiết bị thường được lắp tại các vị trí như:

• Đầu ra máy nén khí.

• Bình chứa khí nén.

• Bộ lọc khí.

• Bộ điều áp.

• Đường ống dẫn khí.

• Máy móc, thiết bị sử dụng khí nén.

• Cụm FRL gồm lọc – điều áp – tra dầu.

Tùy thiết kế, đồng hồ có thể sử dụng đơn vị bar, MPa, psi, kgf/cm² hoặc kết hợp nhiều đơn vị trên cùng mặt hiển thị.

Về cơ bản, đồng hồ áp suất giúp người dùng biết hệ thống đang hoạt động ở mức áp suất bao nhiêu để kịp thời điều chỉnh khi áp suất tăng hoặc giảm bất thường.

2. Đồng hồ áp suất khí nén dạng cơ

Đây là loại phổ biến nhất trong các hệ thống khí nén dân dụng và công nghiệp. Đồng hồ hoạt động dựa trên cơ cấu cơ khí, trong đó loại ống Bourdon được sử dụng rất rộng rãi.

Khi khí nén đi vào đồng hồ, áp suất tác động lên ống Bourdon khiến ống biến dạng. Chuyển động này được truyền qua cơ cấu bánh răng tới kim chỉ thị trên mặt đồng hồ.

Ưu điểm

• Không cần nguồn điện.

• Cấu tạo tương đối đơn giản.

• Dễ quan sát.

• Giá thành hợp lý.

• Có nhiều dải đo khác nhau.

• Có thể sử dụng trong nhiều hệ thống khí nén.

Đây là lựa chọn phù hợp cho các hệ thống cần đo áp suất trực tiếp, đơn giản và ổn định.

3. Đồng hồ áp suất đo khí nén có dầu

Đồng hồ áp suất có dầu có cấu tạo tương tự đồng hồ cơ thông thường nhưng phần vỏ được chứa đầy chất lỏng, phổ biến là Glycerin.

Lớp dầu bên trong có tác dụng làm giảm dao động của kim khi hệ thống xuất hiện rung động hoặc xung áp suất. Điều này đặc biệt hữu ích khi đồng hồ được lắp gần máy nén khí hoặc các thiết bị tạo ra rung động liên tục.

Ưu điểm nổi bật

• Kim chỉ thị ổn định hơn.

• Giảm ảnh hưởng của rung động.

• Hạn chế hiện tượng kim bị giật.

• Tăng khả năng quan sát trong điều kiện làm việc không ổn định.

• Hỗ trợ bảo vệ cơ cấu bên trong đồng hồ.

Đồng hồ có dầu thường được ưu tiên cho các hệ thống khí nén công nghiệp có rung động, xung áp hoặc tần suất hoạt động cao.

4. Đồng hồ áp suất đo khí nén điện tử

Khác với đồng hồ cơ, đồng hồ áp suất điện tử sử dụng cảm biến để chuyển đổi áp suất thành tín hiệu điện và hiển thị kết quả trên màn hình kỹ thuật số.

Một số model còn có khả năng xuất tín hiệu để kết nối với bộ điều khiển, PLC hoặc hệ thống giám sát.

Ưu điểm

• Màn hình số dễ đọc.

• Khả năng hiển thị chính xác.

• Có thể cài đặt ngưỡng cảnh báo.

• Một số loại hỗ trợ nhiều đơn vị đo.

• Có thể kết nối với hệ thống điều khiển tự động.

• Phù hợp với các dây chuyền sản xuất hiện đại.

Nhược điểm là thiết bị thường có giá thành cao hơn đồng hồ cơ và cần nguồn điện hoặc pin tùy thiết kế.

5. Đồng hồ áp suất chân không

Đồng hồ áp suất chân không (Vacuum Gauge) được sử dụng để đo áp suất thấp hơn áp suất khí quyển.

Trong một số hệ thống khí nén và thiết bị công nghiệp, việc kiểm soát trạng thái chân không cũng rất quan trọng. Đồng hồ chân không có thể được sử dụng trong các thiết bị hút chân không, máy bơm chân không hoặc hệ thống kết hợp khí nén – chân không.

Khi lựa chọn, cần phân biệt rõ đồng hồ áp suất dương và đồng hồ chân không, bởi dải đo và nguyên lý sử dụng không hoàn toàn giống nhau.

6. Đồng hồ áp suất chân không kép

Đây là dòng đồng hồ có khả năng hiển thị cả áp suất dương và áp suất chân không trên cùng một mặt đồng hồ.

Loại này phù hợp với những ứng dụng cần theo dõi phạm vi áp suất rộng hoặc hệ thống có sự thay đổi giữa trạng thái hút và đẩy.

Ưu điểm là giảm số lượng thiết bị cần lắp đặt, đồng thời giúp người vận hành quan sát trạng thái áp suất trực quan hơn.

7. Đồng hồ áp suất đo khí nén mini

Đồng hồ mini thường có kích thước nhỏ, được sử dụng trên các thiết bị có không gian lắp đặt hạn chế.

Một số ứng dụng phổ biến gồm:

• Bộ điều áp khí nén.

• Cụm FRL.

• Van điều khiển.

• Thiết bị tự động hóa.

• Máy móc nhỏ.

• Hệ thống khí nén dân dụng.

Mặc dù kích thước nhỏ nhưng đồng hồ vẫn có nhiều dải đo khác nhau. Khi lựa chọn cần chú ý kích thước mặt đồng hồ, kiểu chân ren và dải áp suất phù hợp.

8. Đồng hồ áp suất đo khí nén có tiếp điểm điện

Đây là loại đồng hồ kết hợp chức năng đo áp suất và đóng/ngắt mạch điện khi áp suất đạt đến giá trị được cài đặt.

Thiết bị thường được sử dụng trong hệ thống tự động hóa cần thực hiện một hành động khi áp suất đạt ngưỡng nhất định.

Ví dụ, khi áp suất tăng đến mức cài đặt, tiếp điểm có thể gửi tín hiệu về hệ thống điều khiển để thực hiện cảnh báo hoặc điều khiển thiết bị khác.

Loại đồng hồ này phù hợp với các hệ thống yêu cầu giám sát và điều khiển áp suất tự động.

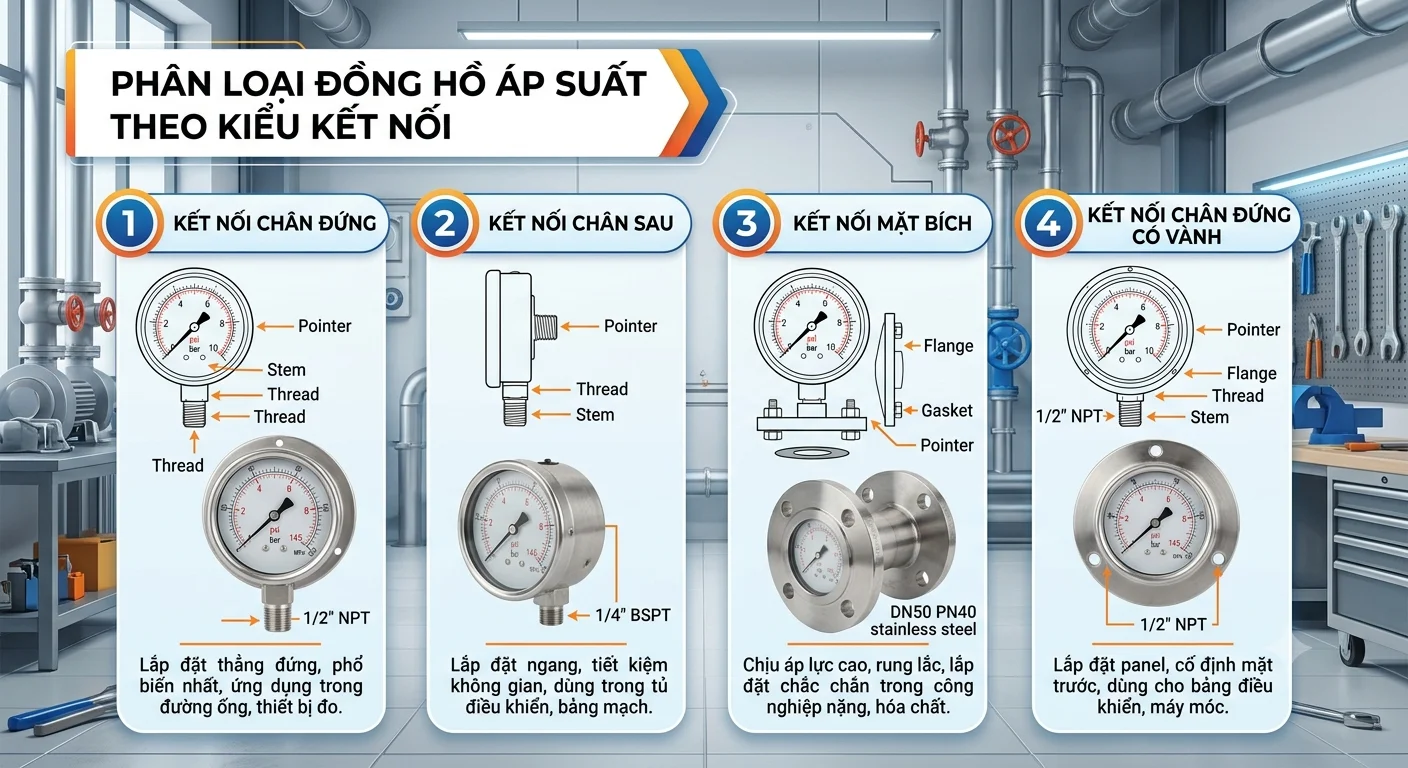

9. Phân loại đồng hồ áp suất theo kiểu kết nối

Ngoài nguyên lý hoạt động, đồng hồ áp suất đo khí nén còn được phân loại dựa trên vị trí và kiểu kết nối.

Chân đứng

Chân kết nối nằm phía dưới mặt đồng hồ. Đây là kiểu khá phổ biến khi đồng hồ được lắp trực tiếp trên đường ống hoặc thiết bị.

Chân sau

Phần kết nối nằm ở phía sau đồng hồ, thích hợp khi cần lắp đồng hồ trên bảng điều khiển hoặc mặt tủ.

Chân ren

Đây là kiểu kết nối thông dụng, thường sử dụng các loại ren như G, NPT, R với kích thước khác nhau. Khi thay thế hoặc lắp mới, cần đảm bảo ren của đồng hồ tương thích với đầu nối trên hệ thống.

10. Các tiêu chí quan trọng khi lựa chọn đồng hồ áp suất đo khí nén

Không nên lựa chọn đồng hồ chỉ dựa vào giá thành. Một thiết bị phù hợp cần đáp ứng đồng thời nhiều yếu tố.

Dải đo áp suất

Đây là thông số quan trọng nhất. Dải đo phải phù hợp với áp suất thực tế của hệ thống.

Không nên chọn đồng hồ có dải đo quá nhỏ vì dễ gây quá tải. Ngược lại, nếu dải đo quá lớn thì khả năng đọc các thay đổi áp suất nhỏ có thể không tối ưu.

Vật liệu

Tùy môi trường sử dụng, có thể lựa chọn vỏ thép, inox hoặc vật liệu chuyên dụng. Với môi trường công nghiệp có độ ẩm hoặc nguy cơ ăn mòn, đồng hồ inox thường là lựa chọn đáng cân nhắc.

Kích thước mặt đồng hồ

Mặt đồng hồ lớn giúp quan sát dễ dàng ở khoảng cách xa, trong khi đồng hồ mini phù hợp với những nơi có không gian hạn chế.

Kiểu chân ren

Cần xác định chính xác kích thước và tiêu chuẩn ren trước khi mua. Việc sử dụng sai loại ren có thể gây khó khăn khi lắp đặt hoặc dẫn đến rò rỉ khí.

Điều kiện làm việc

Nếu hệ thống thường xuyên rung động, nên cân nhắc đồng hồ có dầu. Nếu cần kết nối với hệ thống điều khiển, đồng hồ điện tử hoặc loại có tiếp điểm sẽ phù hợp hơn.

11. Một số lưu ý khi lắp đặt và sử dụng

Để đồng hồ áp suất đo khí nén hoạt động ổn định, người dùng nên chú ý một số vấn đề sau:

• Không sử dụng đồng hồ vượt quá giới hạn áp suất cho phép.

• Kiểm tra đúng kích thước và tiêu chuẩn ren trước khi lắp.

• Hạn chế va đập mạnh vào mặt đồng hồ.

• Với hệ thống rung động lớn nên sử dụng đồng hồ có dầu hoặc giải pháp giảm rung phù hợp.

• Lắp đồng hồ ở vị trí dễ quan sát và bảo trì.

• Kiểm tra rò rỉ tại vị trí kết nối sau khi lắp đặt.

• Không tự ý tháo cơ cấu bên trong khi chưa có chuyên môn.

• Định kỳ kiểm tra độ chính xác nếu đồng hồ được sử dụng trong hệ thống yêu cầu kiểm soát áp suất nghiêm ngặt.

Kết luận

Có thể thấy, đồng hồ áp suất đo khí nén là thiết bị nhỏ nhưng đóng vai trò quan trọng trong việc kiểm soát và đảm bảo hệ thống khí nén hoạt động ổn định. Các dòng phổ biến hiện nay gồm đồng hồ áp suất cơ, đồng hồ có dầu, đồng hồ điện tử, đồng hồ chân không, đồng hồ mini và đồng hồ có tiếp điểm điện.

Mỗi loại có ưu điểm và phạm vi ứng dụng riêng. Với hệ thống thông thường, đồng hồ cơ là lựa chọn kinh tế và dễ sử dụng. Nếu môi trường có rung động, đồng hồ có dầu sẽ phù hợp hơn. Trong các dây chuyền tự động hóa, đồng hồ điện tử hoặc đồng hồ có tín hiệu điều khiển sẽ mang lại nhiều lợi ích.

Quan trọng nhất khi lựa chọn là xác định đúng dải áp suất, môi chất, nhiệt độ làm việc, kiểu kết nối, kích thước và điều kiện vận hành thực tế. Chọn đúng đồng hồ không chỉ giúp việc theo dõi áp suất chính xác hơn mà còn góp phần bảo vệ máy nén khí, đường ống và các thiết bị trong toàn bộ hệ thống.
