Van cầu điều khiển điện

Phân loại van cầu điều khiển điện: On/Off và Tuyến tính (Modulating)

Trong các hệ thống đường ống công nghiệp hiện nay, van cầu inox điều khiển điện được sử dụng rộng rãi nhờ khả năng đóng mở tự động, điều khiển từ xa và phù hợp với nhiều môi trường làm việc khác nhau. So với van cầu vận hành bằng tay, dòng van sử dụng bộ truyền động điện giúp giảm đáng kể thao tác thủ công, đồng thời có thể tích hợp vào hệ thống điều khiển tập trung.

Tùy theo yêu cầu vận hành, van cầu inox điều khiển điện thường được chia thành hai nhóm chính: van cầu điện On/Off và van cầu điện tuyến tính Modulating. Hai loại có cấu tạo tương đối giống nhau nhưng khác biệt rõ rệt về phương thức điều khiển, khả năng điều tiết lưu lượng và phạm vi ứng dụng.

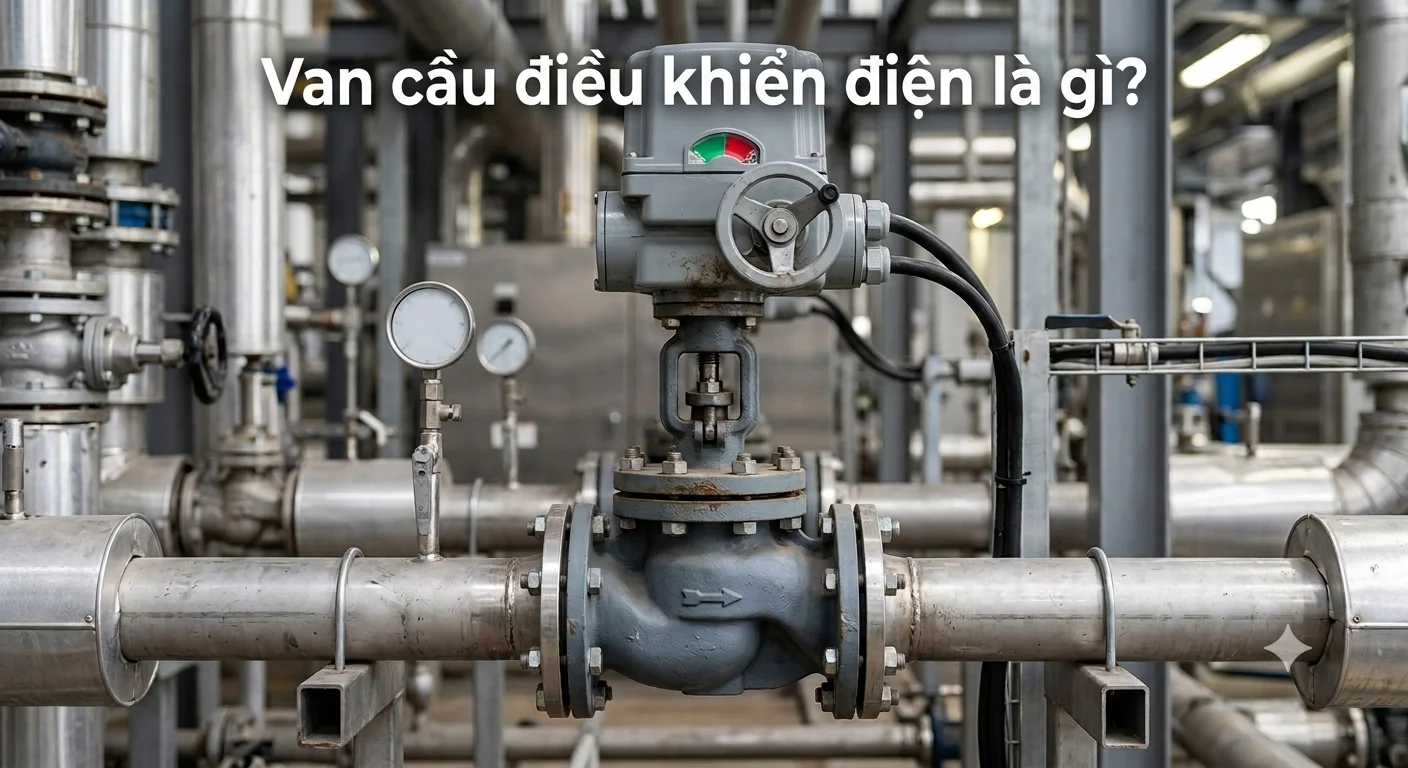

Van cầu điều khiển điện là gì?

Van cầu điều khiển điện là thiết bị dùng để đóng, mở hoặc điều tiết dòng chảy trong đường ống thông qua sự kết hợp giữa thân van cầu và bộ truyền động điện.

Thân van thường được chế tạo từ gang, thép, inox hoặc các vật liệu phù hợp với môi trường sử dụng. Bên trong có các bộ phận chính như đĩa van, ghế van, ty van và nắp van. Phía trên thân van được lắp bộ điều khiển điện (Electric Actuator).

Khi nhận tín hiệu điều khiển, động cơ điện tạo ra chuyển động quay. Cơ cấu truyền động bên trong actuator chuyển đổi chuyển động này thành chuyển động nâng hoặc hạ ty van. Nhờ đó, đĩa van thay đổi vị trí tương đối với ghế van để kiểm soát dòng lưu chất.

Điểm đặc biệt của van cầu là thiết kế đường đi của lưu chất qua thân van giúp tạo ra khả năng điều tiết lưu lượng tương đối tốt, vì vậy loại van này thường được lựa chọn trong các hệ thống cần kiểm soát chính xác dòng nước, hơi, dầu hoặc một số loại chất lỏng, khí khác.

Phân loại van cầu điều khiển điện

Dựa trên phương thức điều khiển actuator, van cầu inox điều khiển điện được chia thành hai loại phổ biến:

• Van cầu inox điều khiển điện On/Off: hoạt động chủ yếu ở hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn.

• Van cầu inox điều khiển điện tuyến tính Modulating: cho phép điều chỉnh van đến nhiều vị trí trung gian để kiểm soát lưu lượng theo tín hiệu điều khiển.

Việc lựa chọn loại nào không chỉ phụ thuộc vào kích thước đường ống mà còn phụ thuộc vào yêu cầu tự động hóa của toàn bộ hệ thống.

Van cầu điều khiển điện On/Off

Van cầu điện On/Off là loại van được thiết kế để thực hiện nhiệm vụ đóng hoặc mở dòng chảy theo yêu cầu.

Khi nhận lệnh mở, actuator hoạt động để đưa đĩa van đến vị trí mở. Khi nhận lệnh đóng, động cơ quay theo chiều ngược lại và đưa đĩa van về vị trí đóng. Khi đạt đến hành trình cuối, công tắc giới hạn bên trong actuator có thể ngắt động cơ.

Đặc điểm của van On/Off

Ưu điểm lớn nhất của loại van này là cách điều khiển đơn giản. Hệ thống chỉ cần gửi tín hiệu đóng hoặc mở đến bộ truyền động.

Một số đặc điểm tiêu biểu:

• Có hai trạng thái vận hành chính: đóng và mở.

• Cấu tạo điều khiển tương đối đơn giản.

• Dễ kết nối với tủ điện hoặc hệ thống điều khiển tự động.

• Có thể điều khiển từ xa.

• Phù hợp với các hệ thống cần đóng/ngắt dòng lưu chất định kỳ.

• Chi phí đầu tư thường thấp hơn loại điều khiển tuyến tính có chức năng điều tiết.

Tuy nhiên, van On/Off không phải lựa chọn tối ưu để duy trì một mức lưu lượng trung gian chính xác. Nếu cố định van tại một vị trí trung gian bằng phương thức điều khiển không phù hợp, khả năng kiểm soát lưu lượng sẽ không ổn định và có thể ảnh hưởng đến tuổi thọ thiết bị.

Ứng dụng

Van cầu điện On/Off thường được sử dụng trong:

• Hệ thống cấp và phân phối nước.

• Hệ thống xử lý nước.

• Đường ống cấp nước công nghiệp.

• Hệ thống HVAC.

• Đường ống hơi cần đóng/ngắt.

• Hệ thống tự động hóa cần đóng hoặc ngắt dòng lưu chất.

• Các dây chuyền sản xuất có chu kỳ vận hành đóng/mở cố định.

Van cầu inox điều khiển điện tuyến tính Modulating

Khác với On/Off, van cầu inox điều khiển điện Modulating được thiết kế để thay đổi vị trí mở của van theo nhiều mức khác nhau.

Ví dụ, thay vì chỉ có hai trạng thái 0% và 100%, van có thể được điều khiển ở nhiều vị trí như 20%, 40%, 60% hoặc 80%, tùy theo tín hiệu điều khiển và yêu cầu thực tế.

Actuator Modulating thường nhận tín hiệu điều khiển như 4–20 mA, 0–10 V hoặc các dạng tín hiệu tương thích khác. Bộ điều khiển dựa trên tín hiệu đầu vào để xác định vị trí mà van cần đạt tới.

Ví dụ, trong một hệ thống điều khiển tuyến tính:

• 4 mA có thể tương ứng với vị trí đóng.

• 12 mA có thể tương ứng với vị trí mở trung gian.

• 20 mA có thể tương ứng với vị trí mở tối đa.

Giá trị thực tế cần được cài đặt và hiệu chỉnh theo actuator, bộ điều khiển và đặc tính của từng hệ thống.

Ưu điểm nổi bật

Khả năng điều chỉnh nhiều vị trí giúp van Modulating phù hợp với những ứng dụng yêu cầu kiểm soát lưu lượng hoặc các thông số công nghệ liên tục.

Một số ưu điểm gồm:

• Điều tiết lưu lượng linh hoạt.

• Có thể duy trì vị trí van theo tín hiệu điều khiển.

• Phù hợp với hệ thống điều khiển tự động.

• Có thể kết hợp với cảm biến áp suất, nhiệt độ hoặc lưu lượng.

• Hỗ trợ điều khiển quá trình chính xác hơn so với On/Off.

• Thích hợp với các hệ thống HVAC và quy trình công nghiệp.

Ứng dụng thực tế

Van cầu Modulating thường xuất hiện trong các hệ thống:

• Điều khiển lưu lượng nước nóng, nước lạnh.

• Hệ thống HVAC.

• Điều khiển nhiệt độ trong dây chuyền sản xuất.

• Hệ thống hơi và nhiệt.

• Hệ thống xử lý nước.

• Các dây chuyền cần điều chỉnh lưu lượng liên tục.

• Hệ thống BMS và tự động hóa công nghiệp.

So sánh van cầu điện On/Off và Modulating

Có thể hiểu đơn giản, On/Off phù hợp khi hệ thống chỉ cần “đóng hoặc mở”, trong khi Modulating phù hợp khi hệ thống cần “mở bao nhiêu phần trăm” và duy trì vị trí đó theo tín hiệu điều khiển.

Nên chọn van cầu điện On/Off hay Modulating?

Để lựa chọn chính xác, trước tiên cần xác định yêu cầu vận hành.

Nếu hệ thống chỉ cần ngắt hoặc cấp dòng lưu chất theo chu kỳ, van cầu điện On/Off thường là lựa chọn hợp lý. Loại van này có cấu tạo điều khiển đơn giản, dễ vận hành và dễ tích hợp vào hệ thống điện.

Ngược lại, nếu cần duy trì lưu lượng, áp suất hoặc nhiệt độ theo một giá trị nhất định, nên cân nhắc van cầu điện Modulating. Actuator tuyến tính cho phép thay đổi vị trí van dựa trên tín hiệu điều khiển, từ đó hỗ trợ quá trình điều tiết tự động.

Ngoài chức năng On/Off hay Modulating, người dùng cũng cần quan tâm đến:

• Kích thước van và đường kính danh nghĩa DN.

• Áp suất làm việc.

• Nhiệt độ môi chất.

• Loại lưu chất.

• Vật liệu thân van.

• Vật liệu đĩa và gioăng làm kín.

• Kiểu kết nối ren, mặt bích hoặc hàn.

• Nguồn điện của actuator.

• Tín hiệu điều khiển.

• Mô-men xoắn và lực truyền động.

• Cấp bảo vệ của bộ điều khiển.

• Yêu cầu về môi trường lắp đặt.

Đặc biệt, với hệ thống có hơi nóng hoặc môi chất nhiệt độ cao, cần lựa chọn đúng vật liệu và thông số kỹ thuật thay vì chỉ dựa vào kích thước đường ống.

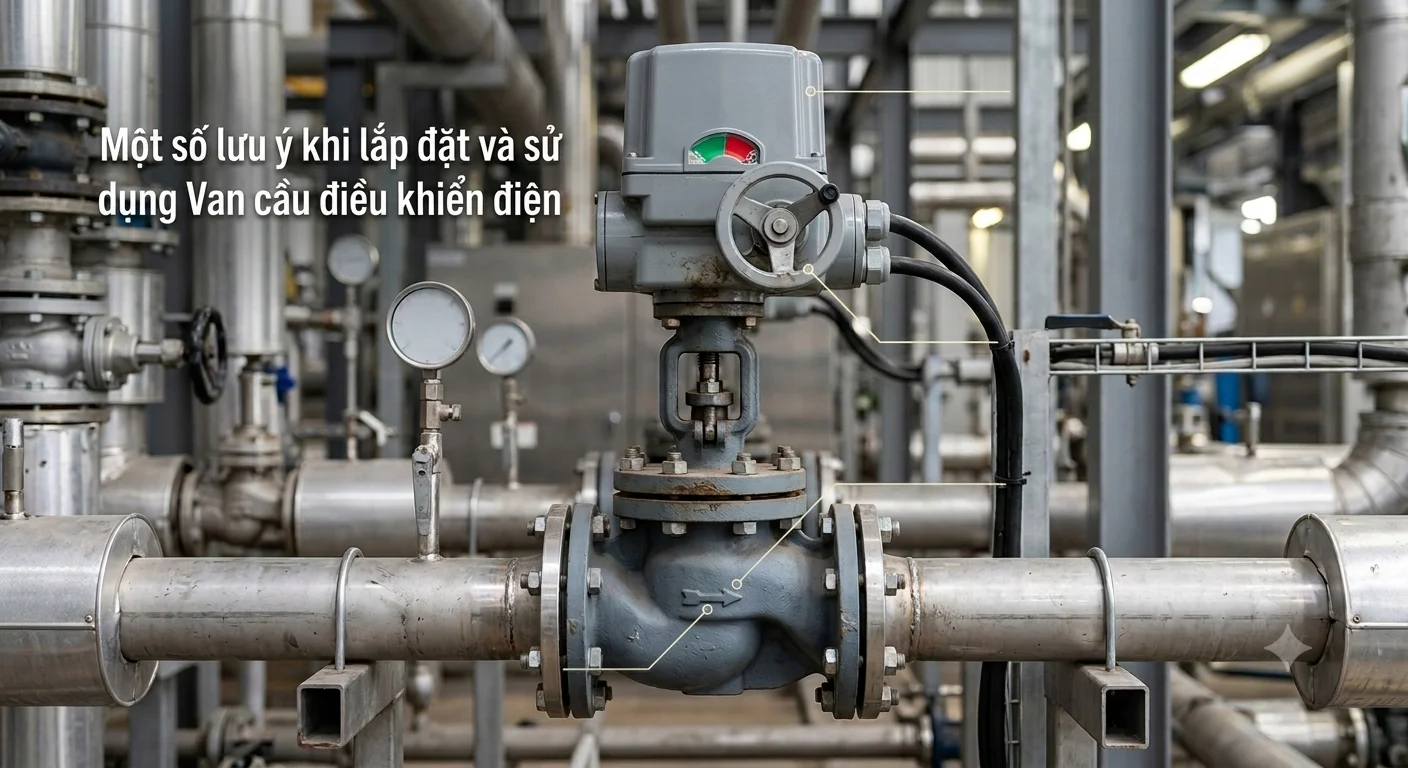

Một số lưu ý khi lắp đặt và sử dụng

Trong quá trình lắp đặt, đường ống cần được vệ sinh để loại bỏ cặn bẩn, mạt kim loại hoặc tạp chất có thể làm ảnh hưởng đến ghế và đĩa van.

Van cũng cần được lắp đúng chiều dòng chảy theo hướng dẫn của nhà sản xuất. Không nên sử dụng actuator như một điểm tựa để nâng hoặc kéo đường ống vì có thể gây ảnh hưởng đến cơ cấu truyền động.

Đối với van Modulating, việc cài đặt tín hiệu điều khiển và hiệu chỉnh hành trình cần được thực hiện chính xác. Nếu tín hiệu đầu vào không tương ứng với vị trí thực tế của van, hệ thống có thể điều khiển sai lưu lượng.

Ngoài ra, nên kiểm tra định kỳ tình trạng actuator, dây điện, điểm đấu nối, độ kín của van và khả năng đóng mở. Khi phát hiện hiện tượng rung, tiếng ồn bất thường, rò rỉ hoặc actuator hoạt động không đúng tín hiệu, cần kiểm tra sớm để tránh sự cố lan rộng.

Kết luận

Van cầu inox điều khiển điện On/Off và van cầu điện tuyến tính Modulating đều đóng vai trò quan trọng trong các hệ thống đường ống tự động hóa, nhưng mỗi loại phù hợp với một nhu cầu khác nhau. On/Off thích hợp cho nhiệm vụ đóng/ngắt dòng chảy đơn giản, trong khi Modulating nổi bật ở khả năng điều tiết nhiều mức và kiểm soát lưu lượng theo tín hiệu tự động.

Vì vậy, trước khi lựa chọn, cần xác định rõ hệ thống chỉ yêu cầu đóng/mở hoàn toàn hay cần điều chỉnh lưu lượng liên tục. Đồng thời, nên đối chiếu đầy đủ các thông số như DN, PN, nhiệt độ, môi chất, vật liệu, nguồn điện và tín hiệu điều khiển để lựa chọn van cầu điện phù hợp, đảm bảo hệ thống vận hành ổn định và hiệu quả.
