Đánh giá chi tiết các dòng van Pegler Yorkshire Valves phổ biến trong hệ thống HVAC

Trong các hệ thống HVAC (Heating, Ventilation and Air Conditioning), van đóng vai trò quan trọng trong việc kiểm soát lưu lượng, cân bằng thủy lực, điều chỉnh nhiệt độ và cô lập từng khu vực của hệ thống. Đặc biệt với các công trình thương mại, tòa nhà cao tầng, khách sạn hay nhà máy, việc lựa chọn van phù hợp ảnh hưởng trực tiếp đến hiệu suất vận hành và khả năng tiết kiệm năng lượng.

Pegler Yorkshire Valves là thương hiệu van có nguồn gốc Anh Quốc, hiện thuộc hệ sinh thái Aalberts Integrated Piping Systems. Danh mục Pegler ProFlow tập trung đáng kể vào các giải pháp van cân bằng tĩnh, cân bằng động và PICV cho hệ thống sưởi làm mát.

Dưới đây là đánh giá những dòng van Pegler Yorkshire đáng chú ý khi sử dụng trong hệ thống HVAC.

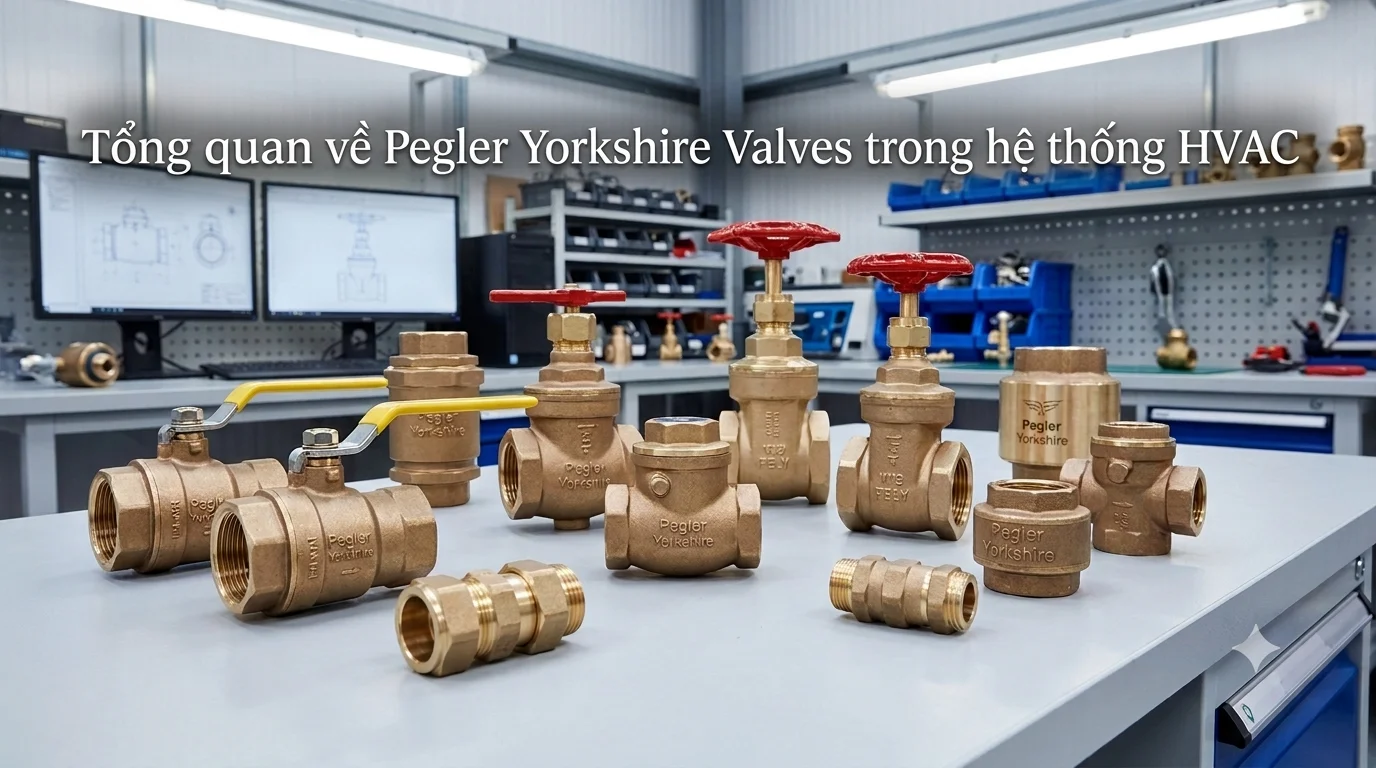

Tổng quan về Pegler Yorkshire Valves trong hệ thống HVAC

Một hệ thống HVAC thủy lực thường bao gồm đường nước nóng, nước lạnh, bơm tuần hoàn, AHU, FCU, chiller và nhiều nhánh phân phối. Nếu lưu lượng giữa các nhánh không được cân bằng, một số khu vực có thể nhận quá nhiều nước trong khi những khu vực khác lại thiếu lưu lượng.

Đây chính là lý do các dòng balancing valve, PICV và van điều khiển được sử dụng ngày càng phổ biến.

Danh mục Pegler ProFlow hiện có cả van cân bằng tĩnh và van cân bằng động, với nhiều kiểu kết nối như ren, press-fit và mặt bích. Phạm vi sản phẩm được công bố từ DN15 đến DN300 tùy dòng.

Về tổng thể, có thể chia các dòng đáng chú ý thành:

• Van tuần hoàn nhiệt P605.

• Van cân bằng tĩnh ProFlow 1260.

• Van PICV động ProFlow 1500.

• Van PICV ProFlow 1600.

• Van cân bằng mặt bích ProFlow V955.

• Các dòng Ballorex Venturi, Modular và Dynamic.

Van tuần hoàn nhiệt Pegler P605

Pegler P605 là dòng van được thiết kế cho các hệ thống tuần hoàn nước nóng, đặc biệt phù hợp với các ứng dụng cần duy trì nhiệt độ ổn định trong đường hồi.

P605 cho phép điều chỉnh nhiệt độ tuần hoàn và được sử dụng nhằm hỗ trợ kiểm soát nhiệt độ trong hệ thống nước nóng. Theo thông số của nhà sản xuất, dòng này có mức áp suất tối đa PN16 và nhiệt độ môi chất tối đa 150°C.

Ưu điểm nổi bật

P605 có thiết kế kết hợp nhiều chức năng trong cùng một cụm van, giúp giảm số lượng thiết bị cần lắp đặt. Một số cấu hình có chức năng cô lập và xả, thuận tiện hơn trong quá trình bảo trì.

Dòng van này đặc biệt đáng quan tâm đối với các hệ thống nước nóng tuần hoàn, nơi việc duy trì nhiệt độ phù hợp là yếu tố quan trọng.

P605 có các kích thước DN15, DN20 và DN25; một số cấu hình có dải điều chỉnh 50–60°C.

Đánh giá

Phù hợp: hệ thống nước nóng trung tâm, đường tuần hoàn nước nóng, khách sạn, bệnh viện và các công trình có mạng nước nóng tuần hoàn.

Ưu điểm: thiết kế chuyên dụng, khả năng duy trì nhiệt độ, tích hợp chức năng hỗ trợ bảo trì.

Hạn chế: kích thước tương đối nhỏ, không phải lựa chọn thay thế cho PICV trong các mạch nước lạnh hoặc nước nóng HVAC quy mô lớn.

Van cân bằng tĩnh Pegler ProFlow 1260

Trong hệ thống HVAC, van cân bằng tĩnh được sử dụng để thiết lập và kiểm tra lưu lượng thiết kế của từng nhánh.

Pegler ProFlow 1260 là dòng van cân bằng có orifice cố định, được thiết kế nhằm hỗ trợ quá trình cân bằng thủy lực. Sản phẩm có các kích thước từ DN15 đến DN50 và có tùy chọn kết nối ren hoặc press.

Ưu điểm

Điểm đáng chú ý của ProFlow 1260 là cấu tạo tương đối gọn và khả năng phục vụ công tác commissioning. Kỹ thuật viên có thể sử dụng thiết bị đo chênh áp phù hợp để xác định điều kiện lưu lượng trong hệ thống.

Van cân bằng tĩnh đặc biệt phù hợp với các hệ thống có điều kiện vận hành tương đối ổn định.

Khi nào nên chọn ProFlow 1260?

Dòng này phù hợp khi:

• Hệ thống cần cân bằng thủy lực cơ bản.

• Lưu lượng thiết kế tương đối ổn định.

• Chủ đầu tư muốn giải pháp đơn giản hơn PICV.

• Các nhánh FCU hoặc hệ thống phụ cần điều chỉnh lưu lượng riêng.

Tuy nhiên, khi hệ thống sử dụng nhiều van điều khiển thay đổi liên tục hoặc bơm biến tần, PICV thường đem lại khả năng kiểm soát tốt hơn.

Van PICV Pegler ProFlow 1500

ProFlow 1500 là một trong những dòng đáng chú ý nhất đối với HVAC hiện đại.

PICV – Pressure Independent Control Valve – có khả năng kết hợp chức năng điều khiển lưu lượng với khả năng duy trì lưu lượng tương đối ổn định trước biến động áp suất trong hệ thống.

Theo thông tin kỹ thuật của Pegler, ProFlow 1500 có phạm vi DN15–DN50, tích hợp nắp fast-flush giúp tiếp cận cartridge nhanh hơn và có các điểm đo hỗ trợ đo lưu lượng thông qua Venturi tích hợp.

Điểm mạnh

Một ưu điểm đáng chú ý là thiết kế hướng đến việc đơn giản hóa quá trình lắp đặt và commissioning.

Các điểm nổi bật gồm:

• Phạm vi kích thước DN15–DN50.

• Có phiên bản ren và press.

• Có khả năng đo lưu lượng trực tiếp.

• Cartridge có thể thay thế thuận tiện.

• Thiết kế nhỏ gọn.

• Phù hợp cho hệ thống heating và cooling.

Đánh giá

Nếu hệ thống HVAC có nhiều FCU/AHU và thường xuyên thay đổi tải, ProFlow 1500 là lựa chọn đáng cân nhắc. Nó giúp giảm sự phụ thuộc vào việc cân bằng lại hệ thống mỗi khi điều kiện vận hành thay đổi.

Van PICV Pegler ProFlow 1600

ProFlow 1600 cũng là dòng PICV động, hướng đến việc kết hợp nhiều chức năng trong một thiết bị.

Theo tài liệu của Aalberts IPS, ProFlow 1600 có các kích thước DN15–DN25 và kết hợp chức năng purge, shut-off và balancing. Thiết kế này hướng tới việc giảm thời gian lắp đặt và commissioning.

Ưu điểm

Thay vì phải sử dụng nhiều thiết bị riêng biệt cho từng chức năng, PICV cho phép tích hợp nhiều chức năng vào một thân van.

Điều này mang lại một số lợi ích:

• Giảm số lượng thiết bị trên đường ống.

• Tiết kiệm không gian.

• Đơn giản hóa quá trình lắp đặt.

• Thuận tiện cho commissioning.

• Hỗ trợ kiểm soát lưu lượng trong điều kiện áp suất thay đổi.

Đây là lựa chọn khá phù hợp với các hệ thống HVAC hiện đại sử dụng bơm biến tần và tải thay đổi theo thời gian.

Van cân bằng Pegler ProFlow V955

Đối với những hệ thống có đường ống lớn, việc sử dụng van ren hoặc press-fit kích thước nhỏ sẽ không còn phù hợp. Khi đó, ProFlow V955 là một lựa chọn đáng chú ý.

V955 thuộc nhóm van cân bằng tĩnh có kết nối mặt bích, với phạm vi kích thước được công bố từ DN65 đến DN300.

Ứng dụng

Dòng van này có thể được cân nhắc cho:

• Đường ống chính HVAC.

• Hệ thống nước lạnh chiller.

• Đường nước nóng trung tâm.

• Các nhánh phân phối lớn.

• Công trình thương mại và công nghiệp.

Ưu điểm chính nằm ở khả năng đáp ứng đường kính lớn, trong khi vẫn phục vụ mục đích cân bằng thủy lực.

Ballorex Venturi và Ballorex Dynamic

Ngoài ProFlow, nhóm Ballorex cũng là một phần quan trọng trong các giải pháp commissioning và cân bằng HVAC của Pegler Yorkshire.

Ballorex Venturi sử dụng nguyên lý đo chênh áp qua thiết bị đo để hỗ trợ xác định lưu lượng. Trong khi đó, Ballorex Dynamic thuộc nhóm van giới hạn lưu lượng và điều khiển độc lập với biến động áp suất.

Đặc biệt, Ballorex Dynamic được mô tả là van kết hợp chức năng pressure-independent flow limiter và control valve, phù hợp cho hệ thống nước nóng hoặc nước lạnh.

Ngoài ra, Ballorex Modular có thể cấu hình thành cụm tích hợp các chức năng như kết nối, điều chỉnh, cô lập, flushing và draining. Đây là hướng tiếp cận hữu ích khi muốn giảm số lượng mối nối và thiết bị trên đường ống.

So sánh nhanh các dòng van Pegler phổ biến

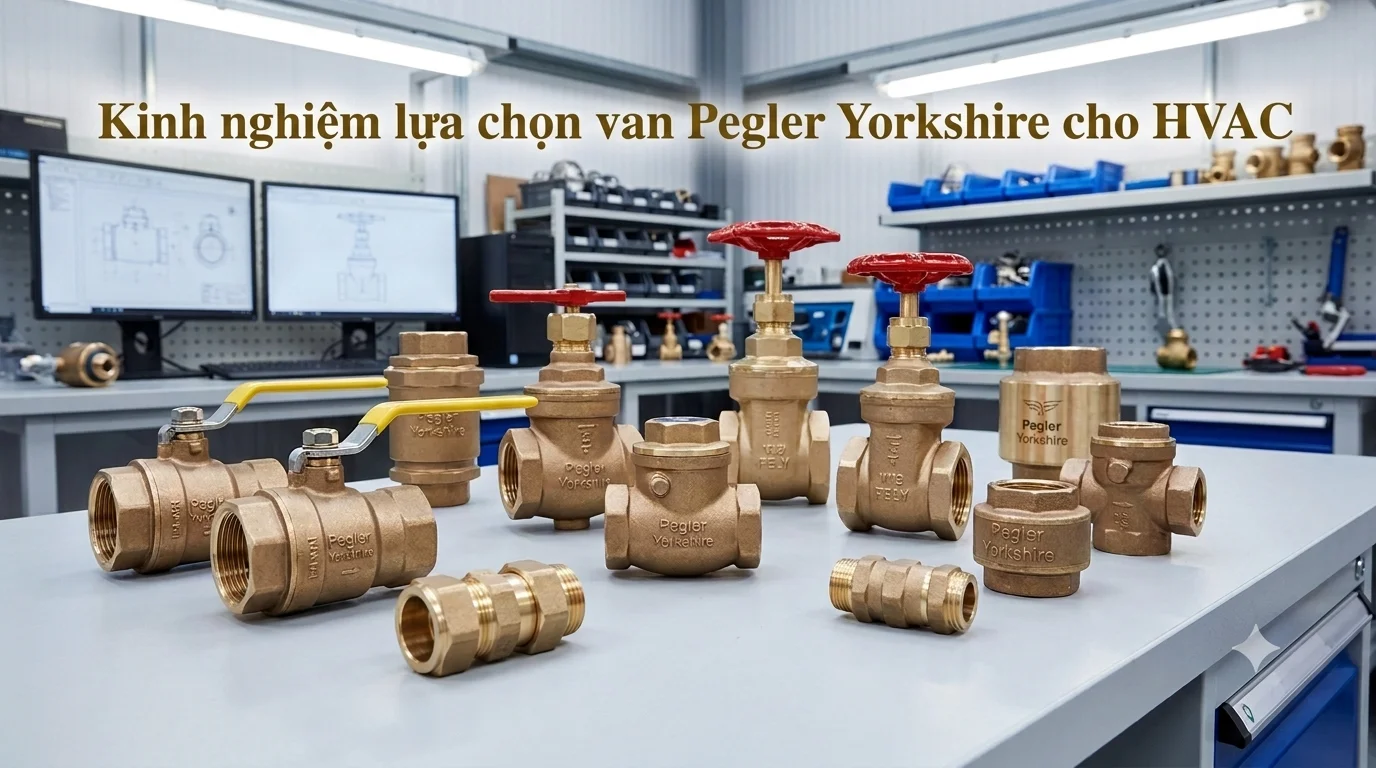

Kinh nghiệm lựa chọn van Pegler Yorkshire cho HVAC

Không nên lựa chọn van chỉ dựa vào đường kính đường ống. Trước tiên cần xác định lưu lượng thiết kế, chênh áp, nhiệt độ, môi chất và chế độ vận hành.

Với hệ thống nước nóng tuần hoàn, P605 là lựa chọn chuyên biệt. Với nhu cầu cân bằng thủy lực đơn giản, ProFlow 1260 có thể đáp ứng tốt.

Nếu hệ thống có tải biến đổi, nhiều FCU/AHU hoặc sử dụng bơm biến tần, nên ưu tiên các giải pháp PICV như ProFlow 1500 hoặc 1600. Đối với đường ống lớn, ProFlow V955 sẽ phù hợp hơn nhờ phạm vi DN65–DN300.

Ngoài ra, cần kiểm tra kỹ kiểu kết nối, cấp áp suất, giới hạn nhiệt độ và yêu cầu commissioning trước khi đặt hàng.

Kết luận

Có thể thấy Pegler Yorkshire Valves cung cấp khá đa dạng giải pháp cho hệ thống HVAC, từ van tuần hoàn nhiệt P605, van cân bằng tĩnh ProFlow 1260 đến các dòng PICV hiện đại như ProFlow 1500, 1600 và van mặt bích V955. Hệ sinh thái sản phẩm cũng bao gồm các giải pháp Ballorex phục vụ đo, cân bằng và điều khiển lưu lượng.

Trong đó, ProFlow 1500/1600 nổi bật khi công trình yêu cầu kiểm soát lưu lượng trong điều kiện áp suất thay đổi, còn P605 phù hợp hơn cho các mạch tuần hoàn nước nóng. Việc lựa chọn đúng dòng van không chỉ giúp hệ thống HVAC vận hành ổn định mà còn hỗ trợ rút ngắn thời gian commissioning, giảm sai sót khi lắp đặt và nâng cao hiệu quả sử dụng năng lượng.
