Tất Tần Tật Về Van Hút: Cấu Tạo, Ứng Dụng Và Bí Quyết Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình vận hành hệ thống cấp nước gia đình hay công nghiệp, tình trạng máy bơm đặt cao hơn nguồn nước rồi gặp sự cố tụt nước đường ống sau khi dừng máy là điều vô cùng phổ biến. Khi khởi động lại, máy bơm dù vẫn chạy ro ro nhưng hoàn toàn không thể hút được nước lên do xuất hiện bọt khí trong buồng bơm. Tệ hơn nữa, nếu không có thiết bị ngăn chặn, rác thải, bùn cát hay cặn bẩn từ bể chứa sẽ đi trực tiếp vào đường hút, gây kẹt hoặc làm hỏng cánh bơm.

Chính từ những vấn đề thực tế đó, sự xuất hiện của Valve hút trở thành giải pháp kỹ thuật bắt buộc để bảo vệ toàn bộ hệ thống. Thiết bị này không chỉ giúp duy trì dòng chảy ổn định mà còn giải quyết triệt để nỗi lo tụt áp, mất nước mồi của người vận hành.

Van hút có vai trò gì trong hệ thống máy bơm?

Trong thực tế thi công hệ thống nước, tình trạng máy bơm đặt cao hơn mực nước nguồn thường xuyên gặp phải hiện tượng đường ống hút bị tụt nước sau khi ngừng hoạt động. Khi người dùng khởi động lại máy, động cơ chạy nhưng tuyệt đối không hút được nước do buồng bơm bị lọt khí. Đồng thời, nguồn nước hoặc cặn bẩn từ bể chứa có thể đi trực tiếp vào đường hút, gây hư hại nghiêm trọng cho thiết bị.

Chính từ các vấn đề bất cập này, nhu cầu sử dụng Valve hút trở nên vô cùng cấp thiết cho mọi hệ thống bơm. Thiết bị này thường được bố trí ở vị trí đầu đường ống hút, đảm nhận nhiệm vụ hỗ trợ giữ nước trong đường ống hút, ngăn chặn hiệu quả hiện tượng dòng chảy ngược về nguồn. Hơn thế nữa, các dòng sản phẩm hiện đại còn tích hợp thêm phần lưới lọc rác tinh vi nhằm ngăn chặn triệt để rác, rong rêu hay cặn bẩn thô lọt vào máy bơm.

Để chọn đúng Valve hút, người dùng cần hiểu rõ cấu tạo, nguyên lý, kích thước và điều kiện làm việc của hệ thống thay vì chỉ chọn một cách cảm tính theo đường kính ống đơn thuần.

Van hút là gì?

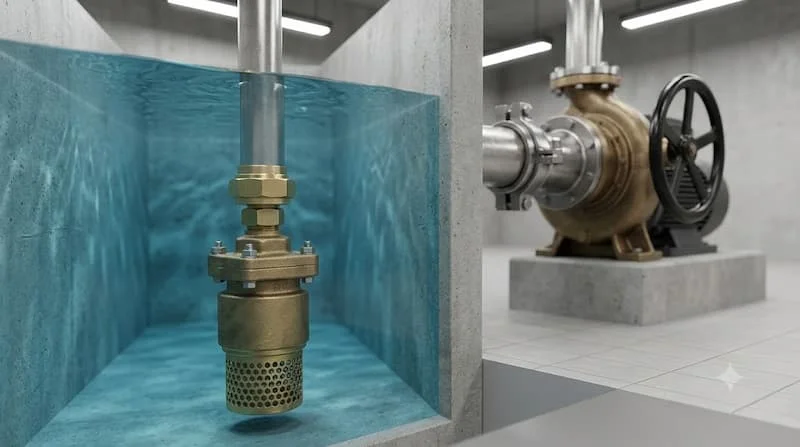

Van hút là thiết bị được lắp trên đường ống hút của hệ thống bơm, thường ở vị trí đầu ống nằm trong bể hoặc nguồn chất lỏng. Van có chức năng kiểm soát dòng chất lỏng theo một chiều, hạn chế dòng chảy ngược và giúp duy trì nước trong đường ống hút sau khi máy bơm dừng.

Để hiểu sâu hơn về mặt kỹ thuật, Valve hút hoạt động dựa trên nguyên lý cơ bản của dòng chảy một chiều. Khi máy bơm khởi động, áp suất hút âm được tạo ra sẽ mở cửa van để chất lỏng từ nguồn đi qua lưới lọc vào đường ống. Ngược lại, khi máy bơm dừng hoạt động, lực hút mất đi, trọng lực và lò xo sẽ kéo cửa van đóng kín lại nhằm ngăn chặn hoàn toàn nước trong ống chảy ngược trở lại nguồn chứa. Nhờ đó, đường ống luôn được giữ đầy nước, phục vụ hoàn hảo cho lần khởi động tiếp theo.

Semantic keywords liên quan: Valve hút nước, Valve hút máy bơm, Valve hút chân không, van một chiều đường hút, rọ bơm, rọ hút, van một chiều, đường ống hút, máy bơm nước, nước mồi máy bơm.

Cấu tạo và nguyên lý hoạt động của Valve hút

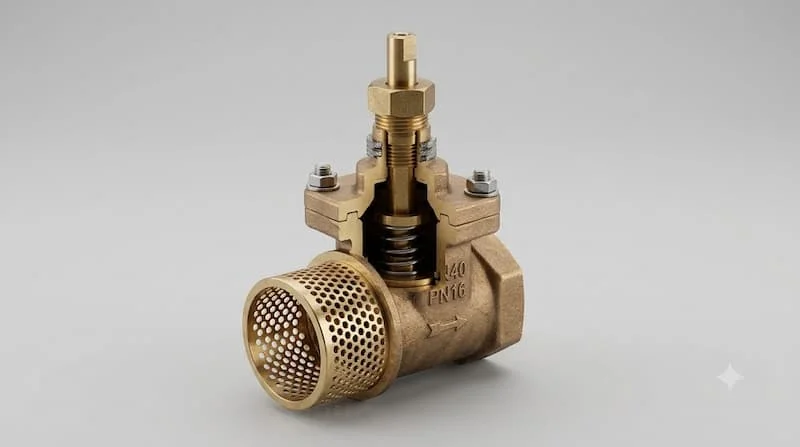

Cấu tạo cơ bản

Một chiếc Valve hút hoàn chỉnh được cấu thành từ các bộ phận đồng bộ, mỗi chi tiết đảm nhận một chức năng chịu lực và làm kín riêng biệt:

• Thân van: Khung chịu lực chính bằng đồng, gang hoặc inox, kết nối trực tiếp với đường ống hút.

• Cửa van/đĩa van: Bộ phận chuyển động tịnh tiến hoặc xoay để đóng/mở đường đi của dòng nước.

• Bộ phận làm kín: Đảm bảo không để không khí lọt vào đường ống khi van ở trạng thái đóng.

• Lò xo hoặc cơ cấu đóng van: Hỗ trợ đĩa van phản ứng đóng nhanh chóng khi máy bơm ngừng chạy.

• Đầu kết nối: Thiết kế ren trong, ren ngoài hoặc mặt bích để siết chặt vào ống.

• Lưới/rọ lọc: Tấm chắn bảo vệ ở phần đầu hút, giữ lại rác, sỏi đá và cặn bẩn thô.

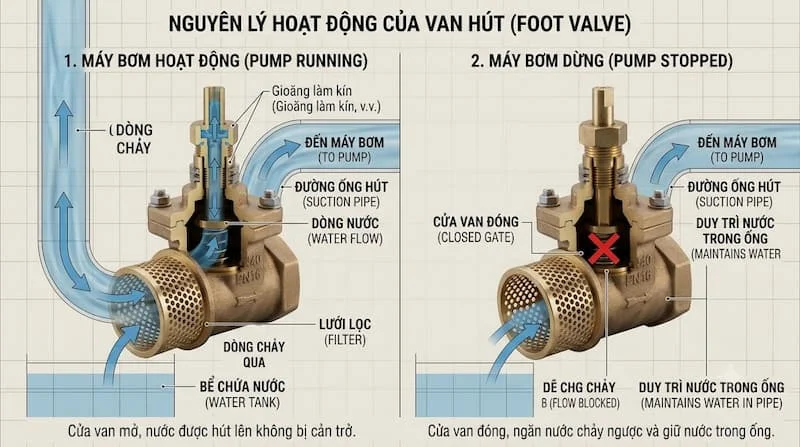

Nguyên lý hoạt động

Chu trình vận hành của thiết bị diễn ra chặt chẽ: Máy bơm hoạt động →  tạo lực hút chân không → nước đi qua lưới lọc → áp lực đẩy cửa van mở ra → nước di chuyển vào đường ống. Khi máy bơm dừng: Lực hút mất đi → đĩa van tự động đóng sập lại nhờ trọng lực hoặc lò xo → giữ nước lại trong ống, hạn chế tuyệt đối tình trạng nước chảy ngược về nguồn.

Cần nhấn mạnh rằng Valve hút không phải là thiết bị làm tăng công suất hay áp lực máy bơm. Vai trò cốt lõi của nó là hỗ trợ kiểm soát dòng chảy ở phía hút và duy trì điều kiện mồi nước cần thiết cho hệ thống.

Các loại Valve hút phổ biến hiện nay

Thị trường hiện nay cung cấp đa dạng các dòng sản phẩm, được phân chia theo vật liệu và thiết kế cấu trúc:

• Phân loại theo vật liệu:

  • Valve hút bằng đồng: Gọn nhẹ, gia công cơ khí chính xác, khả năng chống ô-xy hóa tốt, là lựa chọn số một cho các hệ thống nước dân dụng.

  • Valve hút inox: Khả năng chống ăn mòn vượt trội, chịu được hóa chất nhẹ, thường được ưu tiên trong hệ thống nước sạch hoặc môi trường có yêu cầu vệ sinh khắt khe.

  • Valve hút gang: Thân van cực kỳ chắc chắn, chịu lực va đập cao, chuyên dùng cho các hệ thống bơm công nghiệp cỡ lớn.

  • Valve hút nhựa: Trọng lượng nhẹ, chống ăn mòn tuyệt đối với nước muối và hóa chất, nhưng cần lưu ý giới hạn nhiệt độ và áp suất làm việc.

• Phân loại theo thiết kế:

  • Loại có lưới lọc rác chuyên dụng.

  • Loại không có lưới lọc (dùng cho nguồn nước đã qua xử lý lọc thô).

  • Dạng lò xo hoặc dạng lá lật tùy thuộc vào cấu trúc đóng mở.

Thông số kỹ thuật của Valve hút cần quan tâm

Khi tìm mua sản phẩm, bạn cần xem xét kỹ các thông số thương mại và kỹ thuật cốt lõi:

• Kích thước danh nghĩa (DN) và đường kính kết nối ren/mặt bích.

• Vật liệu cấu thành thân van, đĩa van và gioăng làm kín.

• Áp suất làm việc (PN) và nhiệt độ môi chất chịu tải.

• Kích thước mắt lưới và diện tích bề mặt lưới lọc.

Giải thích tại sao không nên chỉ chọn van theo đường kính ống: Nếu bạn chọn van có kích thước quá nhỏ so với lưu lượng máy bơm yêu cầu, tiết diện dòng chảy qua lưới lọc sẽ bị bóp nghẹt, làm tăng trở lực đường hút, giảm mạnh hiệu suất bơm và gây tiếng ồn lớn. Ngược lại, lưới lọc quá thưa sẽ lọt cặn, còn mắt lưới quá nhỏ mà không được vệ sinh định kỳ sẽ khiến máy bơm bị thiếu nước trầm trọng.

Van hút khác gì van một chiều thông thường?

Nhiều người thường nhầm lẫn giữa Valve hút và van một chiều thông thường. Bảng đối chiếu dưới đây sẽ làm rõ điểm khác biệt:

Valve hút thực chất là một biến thể chuyên biệt của van một chiều nằm ở phía hút, được bổ sung thêm rọ lọc để bảo vệ hệ thống bơm. Do đó, bạn không nên đánh đồng hoàn toàn hai khái niệm này khi thiết kế hệ thống.

Valve hút được sử dụng ở đâu?

Thiết bị này có mặt trong hầu hết các mô hình khai thác và chuyển tải chất lỏng:

• Máy bơm hút nước trực tiếp từ bể ngầm, ao hồ.

• Hệ thống bơm nước giếng khoan, giếng đào gia đình.

• Trạm cấp nước sạch dân dụng và khu dân cư.

• Hệ thống tưới tiêu nông nghiệp tự động.

• Các dây chuyền bơm tuần hoàn công nghiệp có cột áp hút phù hợp.

Một sơ đồ hệ thống điển hình thường diễn ra theo trật tự: Nguồn nước → Valve hút → đường ống hút → máy bơm nước → đường ống đẩy. Vị trí của Valve hút đóng vai trò quyết định sự ổn định của toàn bộ vòng đời vận hành máy bơm.

Những sai lầm thường gặp khi lắp và sử dụng Valve hút

• Sai lầm 1: Lắp sai vị trí Đặt van quá sát máy bơm thay vì đặt ở đầu nguồn nước khiến đường ống hút dài không được giữ nước mồi.

• Sai lầm 2: Chọn sai kích thước Dùng van có tiết diện nhỏ hơn đường kính ống làm cản trở lưu lượng máy bơm, gây hiện tượng tụt áp lực hút.

• Sai lầm 3: Không vệ sinh lưới lọc định kỳ Cặn bẩn, rác hữu cơ tích tụ bịt kín mắt lưới, làm nghẽn dòng nước cấp vào bơm.

• Sai lầm 4: Không kiểm tra khả năng làm kín của gioăng Gioăng cao su bị chai cứng hoặc rách tạo khe hở lọt khí, làm tụt nước mồi liên tục.

• Sai lầm 5: Chọn sai vật liệu chế tạo Sử dụng van đồng cho nguồn nước nhiễm phèn nặng hoặc nước lợ gây ăn mòn nhanh chóng.

• Sai lầm 6: Tin rằng Valve hút thay thế hoàn toàn việc mồi bơm Nhiều người lầm tưởng lắp van này thì máy bơm nào cũng tự mồi được, bỏ qua yếu tố kỹ thuật về cấu tạo buồng bơm tự mồi.

Cách chọn Valve  hút phù hợp cho máy bơm

Hãy áp dụng ngay checklist dưới đây để mua sắm chuẩn xác:

• Bước 1: Xác định chính xác quy cách đường kính ống hút.

• Bước 2: Tính toán lưu lượng máy bơm để chọn kích thước van tương thích, tránh bị bóp nghẹt dòng chảy.

• Bước 3: Lựa chọn kiểu kết nối ren hoặc mặt bích phù hợp hệ thống.

• Bước 4: Chọn vật liệu thân van (đồng, inox, gang, nhựa) dựa trên tính chất nguồn nước.

• Bước 5: Kiểm tra kích thước mắt lưới và diện tích rọ lọc.

• Bước 6: Đối chiếu thông số áp suất làm việc tối đa của hệ thống.

Checklist tóm tắt trước khi mua:

• Đúng kích thước đường ống

• Đúng kiểu kết nối kỹ thuật

• Đúng vật liệu chống ăn mòn

• Phù hợp lưu lượng máy bơm

• Đáp ứng áp suất làm việc

• Có hoặc không tích hợp lưới lọc theo nhu cầu thực tế

Lưu ý khi lắp đặt và bảo dưỡng Valve hút

• Kiểm tra kỹ độ đàn hồi của gioăng và độ nhạy của đĩa van trước khi lắp.

• Làm sạch mạt hàn, đất cát trong đường ống trước khi siết chặt kết nối.

• Lắp đúng chiều mũi tên hướng dòng chảy từ nguồn vào máy bơm.

• Đặt đầu hút ở độ sâu hợp lý, tránh chạm đáy bể hút bị hút bùn cát hoặc quá sát mặt nước bị hút khí.

• Định kỳ tháo rọ bơm lên để vệ sinh rác bám trên lưới lọc mỗi 3-6 tháng.

Câu hỏi thường gặp về Valve hút

1. Van hút có tác dụng gì quan trọng nhất?

Thiết bị giúp kiểm soát dòng chảy một chiều ở đường hút, giữ nước luôn đầy trong ống khi máy bơm dừng để tránh hiện tượng mất nước mồi.

2. Valve hút có phải là van một chiều không?

Về cơ chế kỹ thuật, đây là dạng van một chiều chuyên dụng dành riêng cho đường hút và thường được thiết kế kèm thêm lưới lọc rác.

3. Tại sao máy bơm đã lắp Valve hút nhưng vẫn không hút được nước?

Nguyên nhân thường do van bị hở gioăng, rác kẹt ở đĩa van làm mất độ kín, đường ống hút bị bọt khí hoặc thủng lỗ mọt.

4. Valve hút nên lắp ở vị trí nào trong hệ thống?

Van phải được lắp đặt ở đầu tận cùng của đường ống hút, ngâm chìm hoàn toàn trong nguồn nước hoặc bể chứa.

5. Nên chọn Valve hút bằng đồng hay bằng inox?

Việc lựa chọn phụ thuộc vào chất lượng nguồn nước và ngân sách; đồng phù hợp nước sạch dân dụng, trong khi inox tối ưu cho môi trường có nguy cơ ăn mòn cao.

Van hút – chi tiết nhỏ nhưng quan trọng trong hệ thống bơm

Tổng kết lại, Valve hút đóng vai trò thiết yếu trong việc kiểm soát dòng chảy ở phía hút, ngăn chặn hiệu quả hiện tượng tụt nước ngược và bảo vệ máy bơm khỏi rác thải nhờ hệ thống lưới lọc thông minh. Việc lựa chọn chuẩn xác kích thước, chất liệu và kiểu kết nối có ảnh hưởng trực tiếp đến hiệu suất vận hành toàn hệ thống. Bạn không nên chọn mua sản phẩm một cách qua loa theo cảm tính mà cần đối chiếu kỹ lưỡng với công suất và lưu lượng máy bơm thực tế.
