Van góc DN50: Cấu tạo, thông số, ứng dụng và cách chọn

Van góc DN50 là gì và vì sao được sử dụng phổ biến?

Trong thực tế thi công, không phải vị trí nào trên đường ống cũng thuận tiện để lắp van theo tuyến thẳng. Nhiều khi đường ống phải rẽ hướng ngay tại điểm cần đóng mở, hoặc không gian quanh thiết bị quá chật để bố trí thêm co nối và đoạn ống phụ. Ở những tình huống này, van góc inox DN50 là một lựa chọn đáng cân nhắc, vì nó vừa làm nhiệm vụ đóng mở, vừa giúp đổi hướng dòng chảy trong cùng một thiết bị.

DN50 là kích thước danh nghĩa thường dùng cho các đường ống cỡ trung, phổ biến trong hệ thống cấp nước, HVAC, nhà xưởng và trạm kỹ thuật. Tuy nhiên, chọn đúng kích thước mới chỉ là bước đầu. Một chiếc van còn phải phù hợp với môi chất, áp suất, nhiệt độ, vật liệu, kiểu kết nối và cách vận hành của hệ thống.

Bài viết này đi từ định nghĩa, cấu tạo, phân loại và thông số đến ứng dụng, lỗi thường gặp và quy trình chọn van, để bạn có đủ cơ sở đưa ra quyết định trước khi mua hoặc lắp đặt.

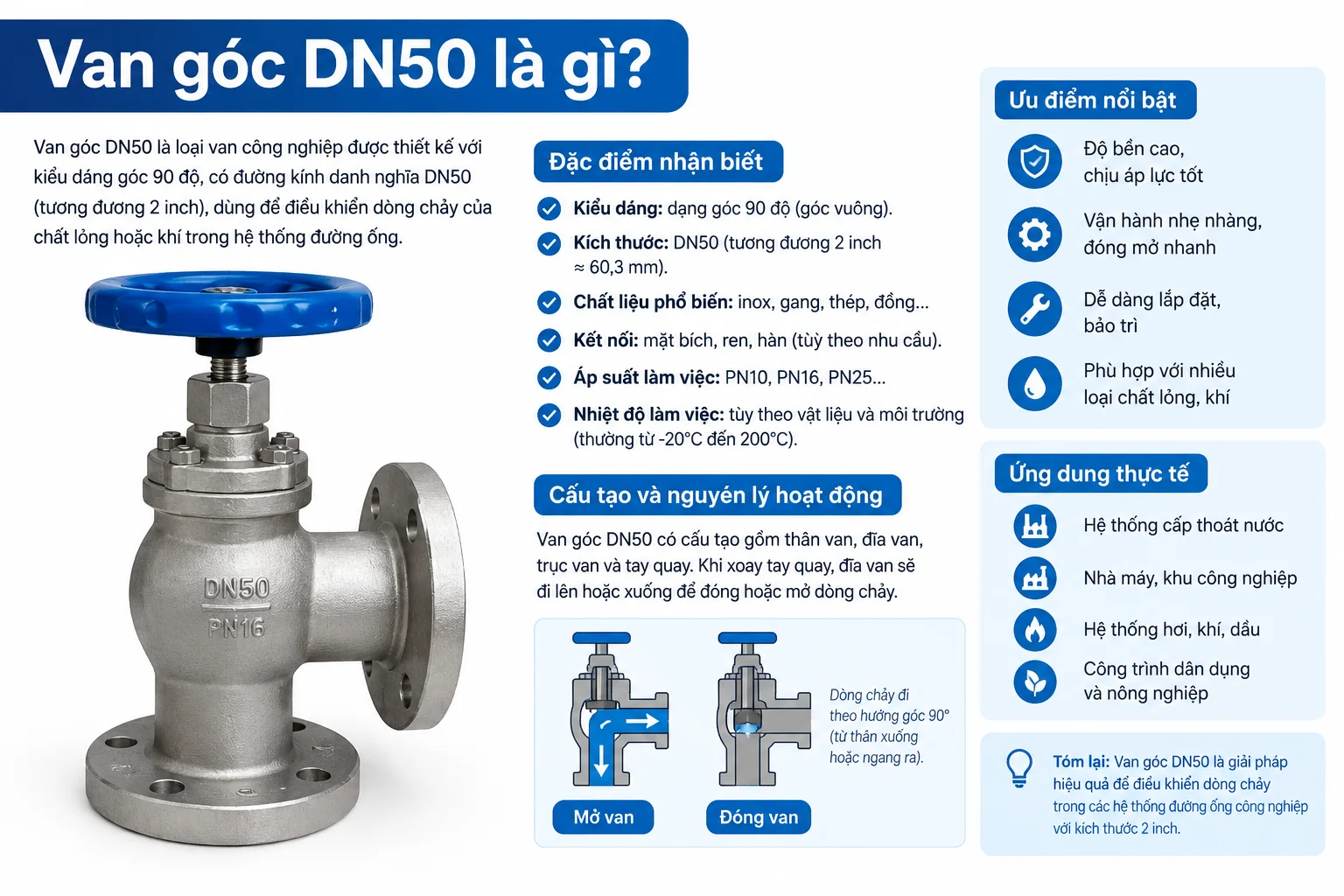

Van góc DN50 là gì?

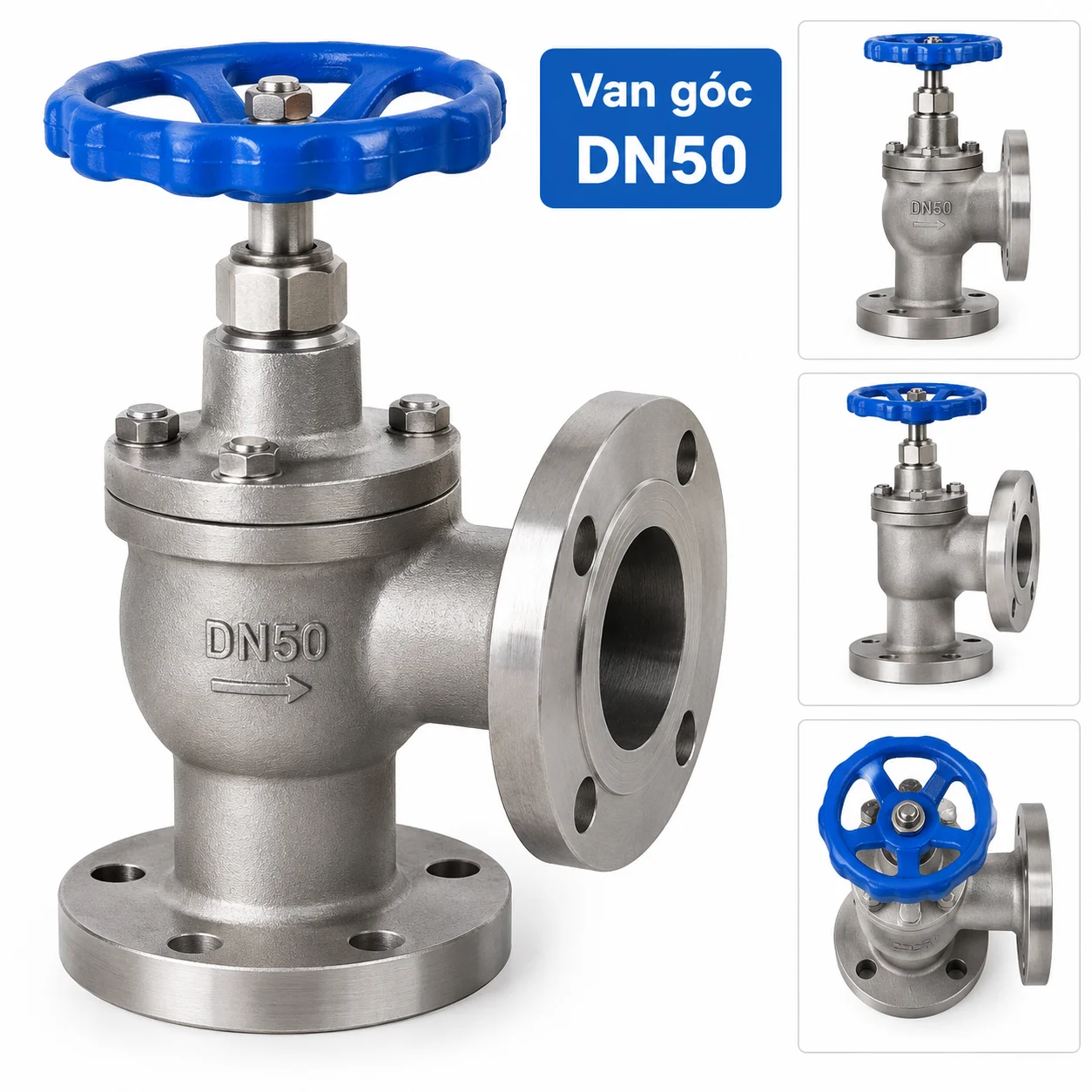

Van góc DN50 là loại van đường ống có kích thước danh nghĩa DN50, với hai đầu kết nối bố trí theo dạng góc, thường khoảng 90°. Van dùng để đóng, mở hoặc điều tiết dòng môi chất tại những vị trí đường ống cần đổi hướng hoặc không gian lắp đặt hạn chế.

Cụm từ này gồm hai phần cần hiểu đúng:

• "Van góc" nói về cấu hình thân van: cửa vào và cửa ra nằm lệch nhau một góc, thay vì thẳng hàng như van thẳng.

• "DN50" là kích thước danh nghĩa (Diameter Nominal), gần với cỡ ống 2 inch (NPS 2"). Đây là cách gọi quy ước, không có nghĩa mọi kích thước thực tế đều đúng 50 mm. Đường kính ngoài của ống và ren kết nối còn phụ thuộc vào tiêu chuẩn và vật liệu ống.

Về vai trò, van là điểm kiểm soát dòng chảy trong hệ thống: cô lập một nhánh để bảo trì, ngắt dòng khi có sự cố hoặc điều chỉnh lưu lượng. Cấu hình góc có lợi vì tại điểm đổi hướng, một chiếc van góc có thể thay cho tổ hợp "van thẳng + co 90°". Nhờ đó tuyến ống gọn hơn, ít mối nối hơn và giảm nguy cơ rò rỉ tại các mối nối phụ.

Cấu tạo và nguyên lý hoạt động của van góc DN50

Các bộ phận chính

• Thân van: phần chịu áp lực chính, có hai cửa vào/ra bố trí theo góc.

• Cửa van (đĩa van, bộ phận đóng mở): chi tiết trực tiếp chặn hoặc cho phép dòng chảy đi qua.

• Trục van: truyền chuyển động từ tay vận hành xuống cửa van.

• Gioăng làm kín: ngăn rò rỉ tại bề mặt đóng kín và tại vị trí trục van đi ra ngoài.

• Nắp van: che kín khoang van, nối thân van với cụm trục.

• Tay quay, tay gạt hoặc bộ truyền động: tùy thiết kế, van có thể vận hành thủ công hoặc bằng điện/khí nén.

• Hai đầu kết nối: nối ren, nối bích hoặc dạng khác tùy dòng sản phẩm.

Nguyên lý hoạt động

Người vận hành tác động lên tay quay hoặc bộ truyền động. Lực được truyền qua trục đến cửa van. Khi van mở, cửa van dịch chuyển khỏi vị trí đóng, môi chất đi qua khoang van và rẽ hướng theo hình dạng thân. Khi van đóng, cửa van ép vào bề mặt làm kín và chặn dòng chảy.

Ba câu hỏi "tại sao" cần hiểu

Vì sao van góc tiết kiệm không gian? Vì dòng chảy đã được đổi hướng ngay trong thân van, nên không cần thêm co nối và đoạn ống phụ tại điểm rẽ.

Vì sao vật liệu làm kín quan trọng? Gioăng và bề mặt làm kín là nơi chịu tác động trực tiếp của môi chất, nhiệt độ và áp suất. Gioăng không tương thích sẽ nhanh chai cứng, trương nở hoặc mòn, dẫn đến rò rỉ dù thân van vẫn nguyên vẹn.

Vì sao không nên chỉ dựa vào DN50? Vì DN chỉ cho biết cỡ van. Nó không cho biết van chịu được áp suất bao nhiêu, nhiệt độ nào, hay có tương thích với môi chất của bạn hay không.

Các loại van góc DN50 phổ biến hiện nay

Phân loại theo vật liệu

Đây là định hướng chung. Khả năng chịu áp, chịu nhiệt và chống ăn mòn thực tế còn phụ thuộc mác vật liệu cụ thể (ví dụ inox 304 hay 316) và thiết kế của từng nhà sản xuất.

Phân loại theo kiểu kết nối

• Nối ren: gọn, dễ lắp, thường gặp ở van vật liệu đồng, inox hoặc gang cỡ nhỏ đến trung bình.

• Nối bích: chắc chắn, dễ tháo lắp bảo trì, phổ biến ở hệ thống công nghiệp và áp lực cao hơn.

• Các dạng khác: như nối hàn hoặc nối nhanh, tùy thiết kế.

Lưu ý: không phải dòng van góc inox DN50 nào cũng có đủ các kiểu kết nối trên. Bạn nên kiểm tra thông số của từng model cụ thể.

Thông số kỹ thuật van góc DN50 cần quan tâm

Khi nhận báo giá hoặc đọc catalogue, hãy kiểm tra tối thiểu các thông số sau:

• Kích thước danh nghĩa: DN50.

• Vật liệu thân van và vật liệu chi tiết bên trong.

• Kiểu kết nối: ren hay bích, kèm tiêu chuẩn kết nối (ví dụ tiêu chuẩn bích, loại ren).

• Áp suất làm việc: thường thể hiện qua cấp áp như PN10, PN16, PN25 hoặc Class 150.

• Nhiệt độ làm việc cho phép.

• Môi chất sử dụng: nước, khí, hơi hay hóa chất.

• Kiểu vận hành: tay quay, tay gạt hoặc bộ truyền động.

• Vật liệu gioăng, phớt làm kín.

• Tiêu chuẩn thiết kế và chế tạo.

• Xuất xứ, thương hiệu.

• Kích thước tổng thể và khối lượng.

Điểm cần nhấn mạnh: DN50 không phải thông số duy nhất quyết định van có phù hợp hay không. Một van DN50 có thể khớp hoàn toàn với đường kính ống nhưng vẫn không dùng được nếu cấp áp suất thấp hơn áp suất hệ thống, hoặc vật liệu gioăng không chịu được nhiệt độ môi chất. Hai chiếc van cùng DN50 có thể khác nhau rất xa về khả năng làm việc.

Van góc DN50 khác gì van thẳng DN50?

Không nên mặc định van góc luôn tốt hơn van thẳng. Van góc phát huy giá trị khi cấu hình đường ống và không gian lắp đặt thực sự cần dạng góc, ví dụ tại điểm rẽ nhánh sát thiết bị hoặc trong hộp kỹ thuật chật. Ngược lại, nếu tuyến ống đã thẳng và không có nhu cầu đổi hướng, van thẳng thường là lựa chọn đơn giản, dễ tính toán và dễ thay thế hơn.

Ưu điểm và hạn chế của van góc DN50

Ưu điểm

• Hỗ trợ bố trí đường ống theo dạng góc.

• Có thể tiết kiệm không gian và giảm số mối nối trong một số cấu hình.

• Đa dạng vật liệu, phù hợp nhiều loại môi chất.

• Có nhiều lựa chọn kết nối.

• Dùng được trong nhiều hệ thống công nghiệp và kỹ thuật.

Hạn chế

• Cần xác định chính xác hướng lắp đặt và hướng dòng chảy.

• Không phải loại nào cũng phù hợp với mọi môi chất.

• Cùng kích thước DN50 nhưng mức áp suất có thể khác nhau đáng kể.

• Một số loại có yêu cầu lắp đặt và bảo trì riêng.

Van góc inox DN50 được sử dụng ở đâu?

Hệ thống cấp thoát nước. Van góc inox DN50 xuất hiện trong đường ống nước công nghiệp, hệ thống cấp nước và các cụm ống cần đổi hướng tại điểm đóng mở.

Hệ thống HVAC. Van được dùng ở một số đường ống kỹ thuật, nước lạnh hoặc nước nóng, miễn là thông số van đáp ứng nhiệt độ và áp suất vận hành.

Hệ thống công nghiệp. Có thể gặp ở nhà máy, trạm kỹ thuật, hệ thống xử lý nước và các dây chuyền sử dụng môi chất tương thích với vật liệu van.

Hệ thống chữa cháy. Một số van góc cỡ DN50 được dùng làm van họng chữa cháy. Trường hợp này cần chọn đúng chủng loại theo yêu cầu thiết kế và quy định phòng cháy chữa cháy, không thay bằng van thông thường.

Hệ thống hơi và khí. Chỉ nên sử dụng khi vật liệu, cấp áp suất, nhiệt độ và thiết kế van đáp ứng đúng yêu cầu của môi chất. Với hơi nóng hoặc khí, sai lệch nhỏ về thông số cũng có thể gây rủi ro an toàn.

Những sai lầm thường gặp khi chọn van góc inox DN50

1. Chỉ nhìn DN50. Nhiều người thấy đúng cỡ ống là chốt mua, bỏ qua áp suất, nhiệt độ và môi chất. Đây là nguồn gốc của phần lớn các trường hợp van rò rỉ hoặc hỏng sớm.

2. Chọn sai kiểu kết nối. Đường ống cần bích nhưng lại mua van ren, hoặc ngược lại, dẫn đến phải gia công thêm chi tiết chuyển đổi, tốn chi phí và tăng điểm rò rỉ.

3. Chọn vật liệu theo giá. Vật liệu rẻ hơn có thể tiết kiệm ban đầu nhưng nếu không tương thích với môi chất, chi phí thay thế và dừng hệ thống sẽ cao hơn nhiều.

4. Không kiểm tra hướng dòng. Nhiều van có chỉ dẫn hướng dòng chảy. Lắp ngược có thể làm van khó vận hành, giảm hiệu quả làm kín hoặc gây khó khăn khi bảo trì.

5. Không tính đến không gian bảo trì. Van lắp được nhưng không đủ chỗ xoay tay quay, tháo nắp hay thay gioăng thì việc sửa chữa sau này sẽ rất vất vả.

6. Không xác định điều kiện làm việc. Nếu không rõ áp suất, nhiệt độ vận hành thực tế (kể cả trạng thái cao điểm), rất dễ chọn sai cấp áp suất hoặc nhiệt độ.

Cách chọn van góc inox DN50 phù hợp

Bước 1: Xác định kích thước

Kiểm tra đường ống có thực sự yêu cầu DN50 hay không, và tiêu chuẩn kích thước của hệ thống hiện hữu (theo DN hay theo inch, theo đường kính ngoài ống).

Bước 2: Xác định môi chất

Xác định rõ đó là nước sạch, nước thải, khí, hơi hay hóa chất. Môi chất quyết định vật liệu thân van và vật liệu làm kín.

Bước 3: Xác định áp suất

So sánh áp suất làm việc của hệ thống với mức áp suất cho phép của van, và cân nhắc biên an toàn cho các dao động áp suất.

Bước 4: Xác định nhiệt độ

Đặc biệt quan trọng với nước nóng, hơi và môi chất nhiệt độ cao, vì nhiệt độ ảnh hưởng trực tiếp đến gioăng và khả năng chịu áp của van.

Bước 5: Chọn vật liệu

Xem xét inox, gang, thép hoặc vật liệu khác dựa trên môi chất, môi trường lắp đặt và ngân sách. Không có vật liệu tốt nhất cho mọi trường hợp.

Bước 6: Chọn kiểu kết nối

Chọn ren, bích hoặc dạng khác sao cho khớp với đường ống hiện hữu, bao gồm cả tiêu chuẩn bích hoặc loại ren.

Bước 7: Kiểm tra kích thước thực tế

Không chỉ kiểm tra DN mà còn xem kích thước tổng thể, khoảng cách giữa hai đầu kết nối, chiều cao khi mở van và không gian thao tác.

Checklist trước khi mua và lắp đặt van góc inox DN50

• Đúng kích thước DN50

• Đúng môi chất

• Đúng áp suất làm việc

• Đúng nhiệt độ

• Đúng vật liệu

• Đúng kiểu kết nối và tiêu chuẩn kết nối

• Đúng hướng lắp

• Đủ không gian thao tác và bảo trì

• Kiểm tra gioăng và bề mặt kết nối

• Kiểm tra tình trạng van (thân, trục, tay quay) trước khi đưa vào vận hành

• Đối chiếu catalogue/datasheet của nhà sản xuất

Câu hỏi thường gặp về van góc inox DN50

Van góc inox DN50 là gì?

Van góc inox DN50 là loại van có kích thước danh nghĩa DN50 và thân van dạng góc, thường dùng để đóng/mở hoặc điều tiết dòng chảy trong hệ thống đường ống, đặc biệt ở vị trí cần đổi hướng dòng.

DN50 tương đương bao nhiêu?

DN50 là kích thước danh nghĩa, gần với cỡ 2 inch. Không nên đồng nhất DN50 với đường kính thực tế đúng 50 mm trong mọi tiêu chuẩn, vì đường kính ngoài của ống và ren kết nối còn phụ thuộc vật liệu và tiêu chuẩn áp dụng.

Van góc inox DN50 dùng cho môi chất nào?

Tùy thiết kế, vật liệu và thông số của từng model. Van có thể dùng cho nước, khí, hơi hoặc môi chất công nghiệp phù hợp. Bạn cần đối chiếu môi chất của mình với thông số nhà sản xuất công bố.

Nên chọn van góc inox DN50 inox hay gang?

Không có lựa chọn tốt nhất cho mọi trường hợp. Inox thường được ưu tiên khi cần chống ăn mòn hoặc yêu cầu vệ sinh, còn gang phù hợp với nhiều hệ thống nước công nghiệp và có chi phí hợp lý hơn. Quyết định cần dựa vào môi chất, áp suất, nhiệt độ, môi trường lắp đặt và ngân sách.

Cần kiểm tra gì trước khi mua van góc inox DN50?

Tối thiểu nên kiểm tra kích thước DN, vật liệu, kiểu kết nối, áp suất, nhiệt độ, môi chất và kích thước lắp đặt. Nếu có thể, hãy yêu cầu datasheet để đối chiếu.

Van góc inox DN50 – lựa chọn đúng giúp hệ thống vận hành ổn định

Van góc inox DN50 phù hợp với các hệ thống cần cấu hình đường ống dạng góc hoặc lắp đặt trong không gian hạn chế. Tuy nhiên, DN50 chỉ là một trong nhiều thông số cần quan tâm. Để chọn đúng, bạn cần đối chiếu đồng thời môi chất, áp suất, nhiệt độ, vật liệu, kiểu kết nối và không gian lắp đặt.

Nếu bạn đang cần van góc inox DN50 cho hệ thống nước, khí, hơi hoặc ứng dụng công nghiệp, hãy cung cấp môi chất, áp suất, nhiệt độ và kiểu kết nối của đường ống. Từ những thông tin này, có thể xác định cấu hình van phù hợp và hạn chế tối đa việc chọn sai sản phẩm.
