3 4 SS Ball Valve: Thông số, DN20, inox 304/316 và cách chọn đúng

Khi nào 3 4 SS ball valve phù hợp với đường ống nhỏ?

Hệ thống đường ống nhỏ cần một loại van gọn, đóng/mở nhanh, đóng kín tốt và dễ thao tác. 3/4 SS ball valve thường được cân nhắc đầu tiên vì đáp ứng đồng thời cả bốn yêu cầu đó.

Khó khăn nằm ở khâu đặt hàng. Người mua hay vướng giữa 3/4 inch và DN20, giữa NPT và BSP, giữa inox 304 và 316. Ngoài ra, không phải cứ van inox 3/4 inch là phù hợp với mọi môi trường. Chọn sai có thể dẫn đến van không lắp được, rò rỉ hoặc ăn mòn sớm, kéo theo chi phí dừng hệ thống để thay thế.

Muốn chọn đúng, trước tiên cần hiểu chính xác đây là loại van gì.

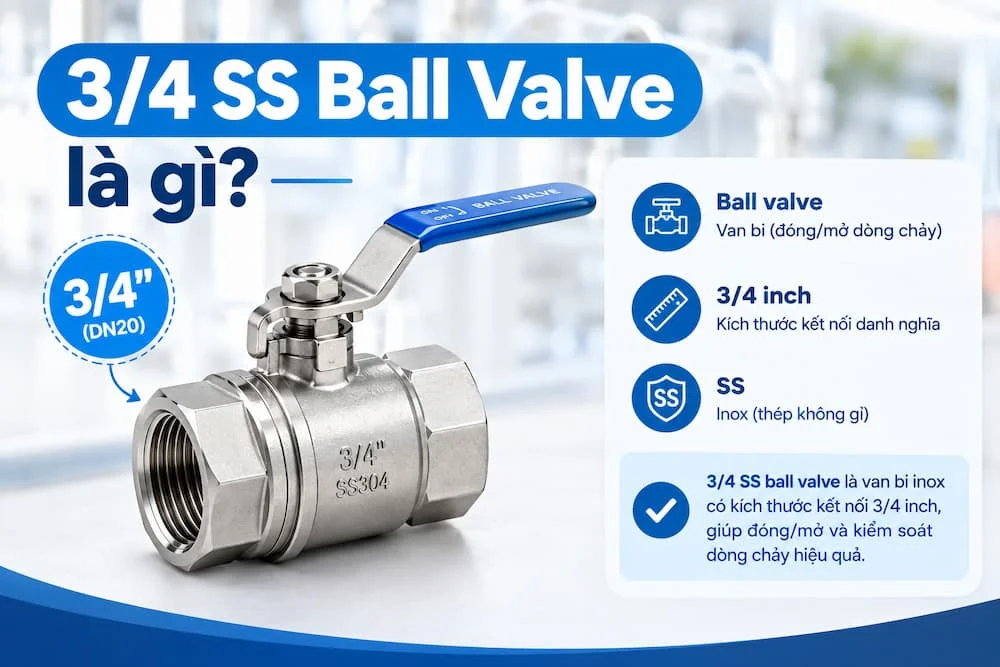

3 4 SS ball valve là gì?

3 4 SS ball valve là van bi inox có kích thước kết nối danh nghĩa 3/4 inch, sử dụng một viên bi có lỗ xuyên tâm để đóng hoặc mở dòng chảy. Van thường được dùng trong các hệ thống đường ống nhỏ nhờ thiết kế gọn, thao tác nhanh và khả năng đóng kín tốt.

Cách đọc tên gọi:

• Ball valve: van bi.

• 3/4: kích thước kết nối danh nghĩa 3/4 inch.

• SS: Stainless Steel, tức thép không gỉ/inox.

Chức năng chính của van là đóng/mở, tức kiểm soát dòng chảy theo hai trạng thái mở hoặc đóng. Cấu tạo cơ bản gồm thân van, bi van, stem (trục), seat và tay gạt.

Cần lưu ý: "SS" chỉ cho biết van làm từ thép không gỉ, chưa cho biết mác inox cụ thể. Đó có thể là van inox 304 hoặc 316 tùy model, nên cần kiểm tra catalogue để xác định chính xác vật liệu trước khi đặt hàng.

Cấu tạo và nguyên lý hoạt động

Một van bi inox 3/4 gồm các bộ phận:

• Thân van inox: chịu áp lực và kết nối với đường ống.

• Bi van: viên bi có lỗ xuyên tâm, trực tiếp đóng/mở dòng.

• Stem (trục): truyền chuyển động từ tay gạt xuống bi.

• Seat: vị trí làm kín giữa bi và thân.

• Tay gạt: bộ phận thao tác.

• Sealing/gasket: hạn chế rò rỉ.

Nguyên lý hoạt động:

Tay gạt xoay 90° → Trục xoay → Bi xoay theo → Lỗ trên bi thẳng hàng hoặc vuông góc với dòng chảy

Khi lỗ bi thẳng hàng với đường ống, dòng chảy đi qua (OPEN). Khi lỗ bi vuông góc, dòng chảy bị chặn (CLOSED).

Van bi đóng/mở nhanh vì cơ cấu chỉ cần xoay khoảng 90° để chuyển giữa trạng thái mở hoàn toàn và đóng hoàn toàn. Chính thiết kế này làm van rất phù hợp cho việc đóng/mở, nhưng không phải lựa chọn tối ưu cho việc điều tiết liên tục. Nắm được điều này giúp bạn tránh dùng sai chức năng ngay từ đầu.

Thông số kỹ thuật và quy đổi DN20

Đây là phần quyết định van có phù hợp hệ thống hay không:

Không nên chỉ nhìn vào kích thước. Khi chọn 3/4 SS ball valve, hãy kiểm tra đồng thời: Size + Connection + Material + Pressure + Temperature + Medium.

3/4 inch tương đương DN bao nhiêu? 3/4 inch là kích thước danh nghĩa của kết nối. Trong nhiều hệ thống, nó thường được quy đổi hoặc tham chiếu là DN20, nên bạn sẽ gặp các tên gọi như van bi DN20 hay DN20 ball valve. Tuy nhiên, kích thước thực tế của ren, đường kính ngoài (OD) và tiêu chuẩn kết nối có thể khác nhau. Vì vậy, không nên đo đường kính ngoài rồi kết luận trực tiếp đó là kích thước danh nghĩa.

Inox 304 và inox 316 khác nhau thế nào?

Vì sao có lúc cần 316? Khác biệt nằm ở thành phần hợp kim. Inox 316 có molybdenum (Mo), giúp tăng khả năng chống ăn mòn cục bộ trong một số môi trường. Với nước, thực phẩm hoặc công nghiệp thông thường, van inox 304 thường là lựa chọn được cân nhắc trước vì chi phí thấp hơn.

Tuy vậy, không nên nói 316 "chống ăn mòn tuyệt đối". Môi trường thực tế, nồng độ hóa chất, nhiệt độ và thời gian tiếp xúc vẫn quyết định độ bền. Chọn 304 cho môi trường quá khắc nghiệt có thể khiến van xuống cấp nhanh. Chọn 316 cho môi trường không cần thiết thì tăng chi phí không đáng có.

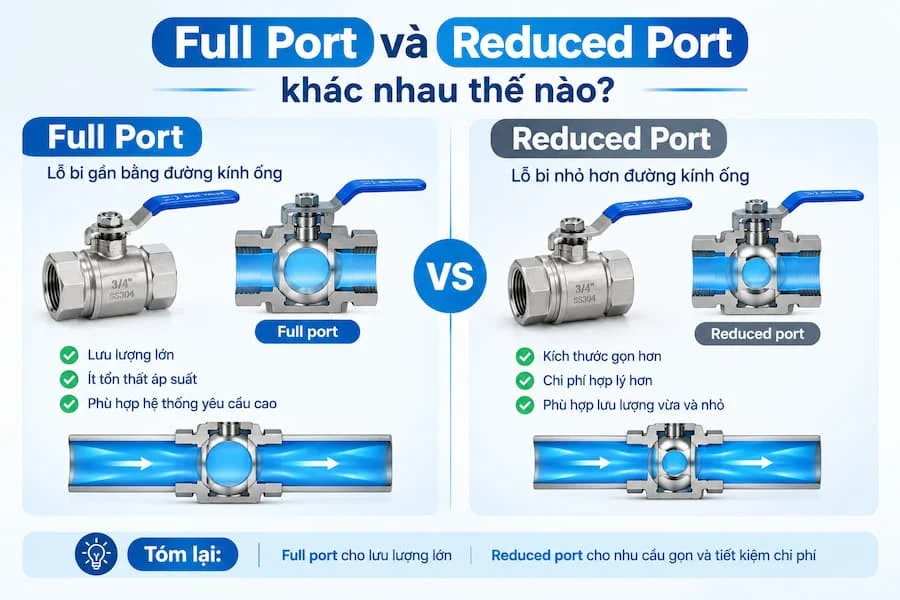

Full Port và Reduced Port khác nhau thế nào?

Hai kiểu này khác nhau ở đường kính lỗ bi:

• Full Port: đường kính lỗ bi gần với đường kính trong của đường ống, nên giảm hạn chế dòng chảy.

• Reduced Port: lỗ bi nhỏ hơn, thiết kế có thể gọn hoặc kinh tế hơn nhưng tạo thêm hạn chế dòng chảy.

Nên chọn Full Port khi:

• cần giảm tổn thất áp suất;

• dòng chảy yêu cầu tiết diện lớn;

• hệ thống cần thông thoáng hơn.

Reduced Port có thể phù hợp khi:

• hệ thống không yêu cầu lưu lượng lớn;

• ưu tiên thiết kế hoặc chi phí theo model cụ thể.

Điểm cần cân nhắc là lưu lượng thực tế. Nếu chọn Reduced Port cho hệ thống cần lưu lượng cao, dòng chảy bị bó hẹp tại van và áp suất phía sau có thể không đạt yêu cầu. Nếu chọn Full Port khi không cần, bạn có thể trả thêm chi phí cho khả năng không dùng đến.

Van bi 3/4 khác gì các loại van khác?

• So với globe valve: van bi đóng/mở nhanh, còn globe valve phù hợp hơn khi cần điều tiết dòng chảy.

• So với needle valve: van bi ưu tiên đóng/mở, còn needle valve điều chỉnh lưu lượng chính xác hơn.

• So với gate valve: van bi thao tác nhanh và thường dùng cho kích thước nhỏ, còn gate valve thường gặp ở các hệ thống đóng/mở với cấu hình khác.

Thông điệp quan trọng: không nên chọn van chỉ dựa vào kích thước. Chức năng của hệ thống mới quyết định loại van phù hợp.

Hãy tự hỏi trước: bạn cần đóng/mở nhanh hay điều chỉnh lưu lượng từng bước? Nếu là đóng/mở, van bi là lựa chọn hợp lý. Nếu cần điều tiết chính xác, nên xem xét globe valve hoặc needle valve. Chọn đúng chức năng ngay từ đầu giúp thao tác vận hành gọn hơn và hạn chế việc phải thay van sau khi lắp.

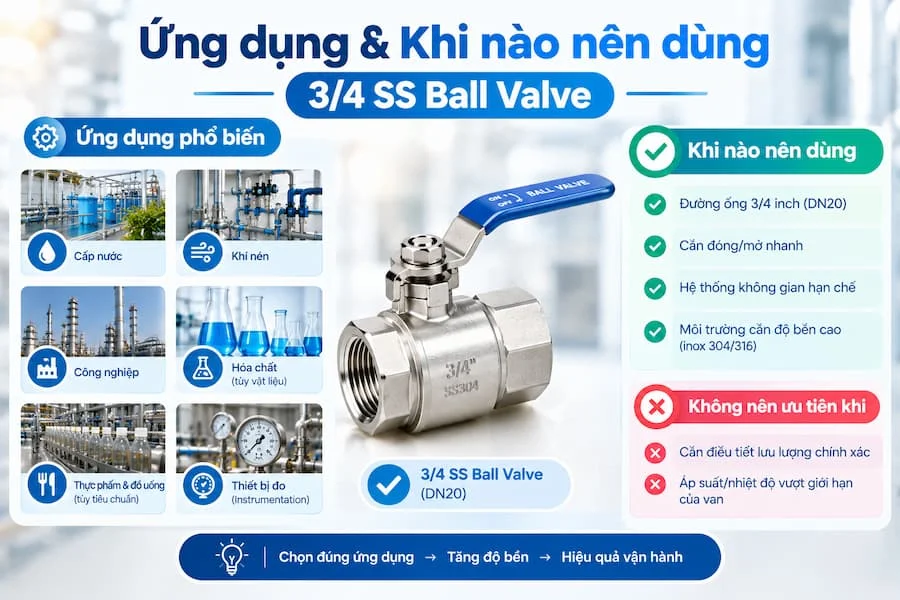

Ứng dụng và khi nào nên dùng

Van bi inox 3/4 thường xuất hiện ở:

• hệ thống cấp nước;

• khí nén;

• thiết bị công nghiệp;

• hệ thống xử lý nước;

• đường ống hóa chất phù hợp với vật liệu;

• thiết bị đo và instrumentation;

• hệ thống thực phẩm hoặc đồ uống, tùy tiêu chuẩn vệ sinh của model.

Không nên mặc định một model dùng được cho mọi môi trường. Cần kiểm tra Medium + Material + Pressure + Temperature.

Nên dùng khi:

• đường ống có kích thước khoảng 3/4 inch;

• cần đóng/mở nhanh;

• không gian lắp đặt hạn chế;

• cần van inox có độ bền phù hợp môi trường;

• hệ thống không yêu cầu điều tiết lưu lượng quá chính xác.

Không nên ưu tiên khi:

• cần điều tiết lưu lượng liên tục, chính xác;

• môi trường vượt giới hạn vật liệu/seat;

• áp suất hoặc nhiệt độ vượt rating;

• hệ thống yêu cầu tiêu chuẩn vệ sinh hoặc chứng nhận đặc biệt mà model không đáp ứng.

Những sai lầm thường gặp khi chọn van

• Nghĩ mọi loại ren 3/4 đều giống nhau: NPT, BSP, BSPT có thể khác nhau, ren không khớp thì không lắp được hoặc dễ rò rỉ.

• Nghĩ SS luôn là inox 316: phải kiểm tra material specification của model.

• Chỉ quan tâm áp suất: nhiệt độ và vật liệu seat cũng rất quan trọng.

• Dùng ball valve để điều tiết liên tục: có thể không phải lựa chọn phù hợp cho nhiệm vụ throttling.

• Không kiểm tra lưu chất: nước, khí, hóa chất và môi trường ăn mòn có yêu cầu khác nhau.

Điểm chung của cả năm lỗi là chọn theo tên gọi thay vì theo điều kiện làm việc. Một lần kiểm tra thông số trước khi mua rẻ hơn nhiều so với đổi van sau khi đã lắp.

Checklist chọn van và lưu ý khi lắp đặt

Checklist 10 bước:

• 1. Xác định size: 3/4 inch / DN20.

• 2. Kiểm tra kiểu ren: NPT, BSP, BSPT…

• 3. Xác định vật liệu: SS304 hoặc SS316.

• 4. Xác định lưu chất: nước, khí, dầu, hóa chất…

• 5. Kiểm tra áp suất làm việc.

• 6. Kiểm tra nhiệt độ.

• 7. Kiểm tra Full Port/Reduced Port.

• 8. Kiểm tra seat và gasket.

• 9. Kiểm tra tiêu chuẩn/chứng nhận nếu cần.

• 10. Đối chiếu catalogue/model trước khi đặt hàng.

Lưu ý khi lắp đặt:

• làm sạch đường ống trước khi lắp;

• kiểm tra đúng chiều/kết nối theo thiết kế;

• không dùng lực quá mức lên thân van;

• dùng vật liệu làm kín ren tương thích;

• không ép van làm việc vượt pressure/temperature rating;

• kiểm tra rò rỉ và vận hành thử trước khi đưa hệ thống vào hoạt động chính thức.

Câu hỏi thường gặp

3/4 SS ball valve là gì?

Là van bi inox có kích thước kết nối danh nghĩa 3/4 inch.

3/4 inch có phải DN20 không?

Trong nhiều hệ thống, 3/4 inch thường được tham chiếu là DN20, nhưng cần kiểm tra tiêu chuẩn kết nối thực tế.

SS304 và SS316 loại nào phù hợp hơn?

Phụ thuộc môi trường, đặc biệt là lưu chất, chloride, nhiệt độ và yêu cầu chống ăn mòn.

Có dùng cho khí nén được không?

Có thể, nếu model có rating và vật liệu sealing phù hợp với hệ thống khí nén.

Ball valve 3/4 inch có dùng để điều chỉnh lưu lượng không?

Có thể điều chỉnh trong một số tình huống, nhưng nếu cần điều tiết chính xác và liên tục thì nên xem xét loại van chuyên dụng hơn.

Chọn đúng 3/4 SS ball valve từ thông số thực tế

Để chọn đúng 3/4 SS ball valve hoặc van inox 304 cho hệ thống, hãy đi theo chuỗi năm yếu tố:

Kích thước → Kết nối → Vật liệu → Áp suất/nhiệt độ → Lưu chất

Con số 3/4 inch chỉ là điểm bắt đầu. Kiểu ren, mác inox, seat, kiểu Full Port hoặc Reduced Port và điều kiện làm việc mới quyết định van có vận hành ổn định hay không. Kiểm tra đủ các yếu tố này giúp bạn tránh sai ren, sai vật liệu và chi phí thay thế không cần thiết.
