Klinger Valve Catalogue: Catalogue Van Klinger Mới Nhất

Bạn là kỹ sư bảo trì, nhân viên mua hàng hay đơn vị thiết kế cần tìm một model van Klinger? Rất có thể bạn sẽ gặp tình huống này: biết đường ống là DN50, biết loại van cần thay, nhưng không chắc về cấp áp suất, vật liệu thân van hay kiểu kết nối. Chỉ cần chọn sai một thông số, van có thể không lắp vừa, không chịu được nhiệt độ vận hành, hoặc nhanh hỏng vì vật liệu không tương thích với môi chất.

Bài viết này hướng dẫn cách đọc và khai thác Klinger Valve Catalogue để xác định đúng dòng van, đúng model và đúng thông số trước khi đặt hàng hoặc yêu cầu báo giá.

Klinger Valve Catalogue là gì và vì sao cần tra cứu?

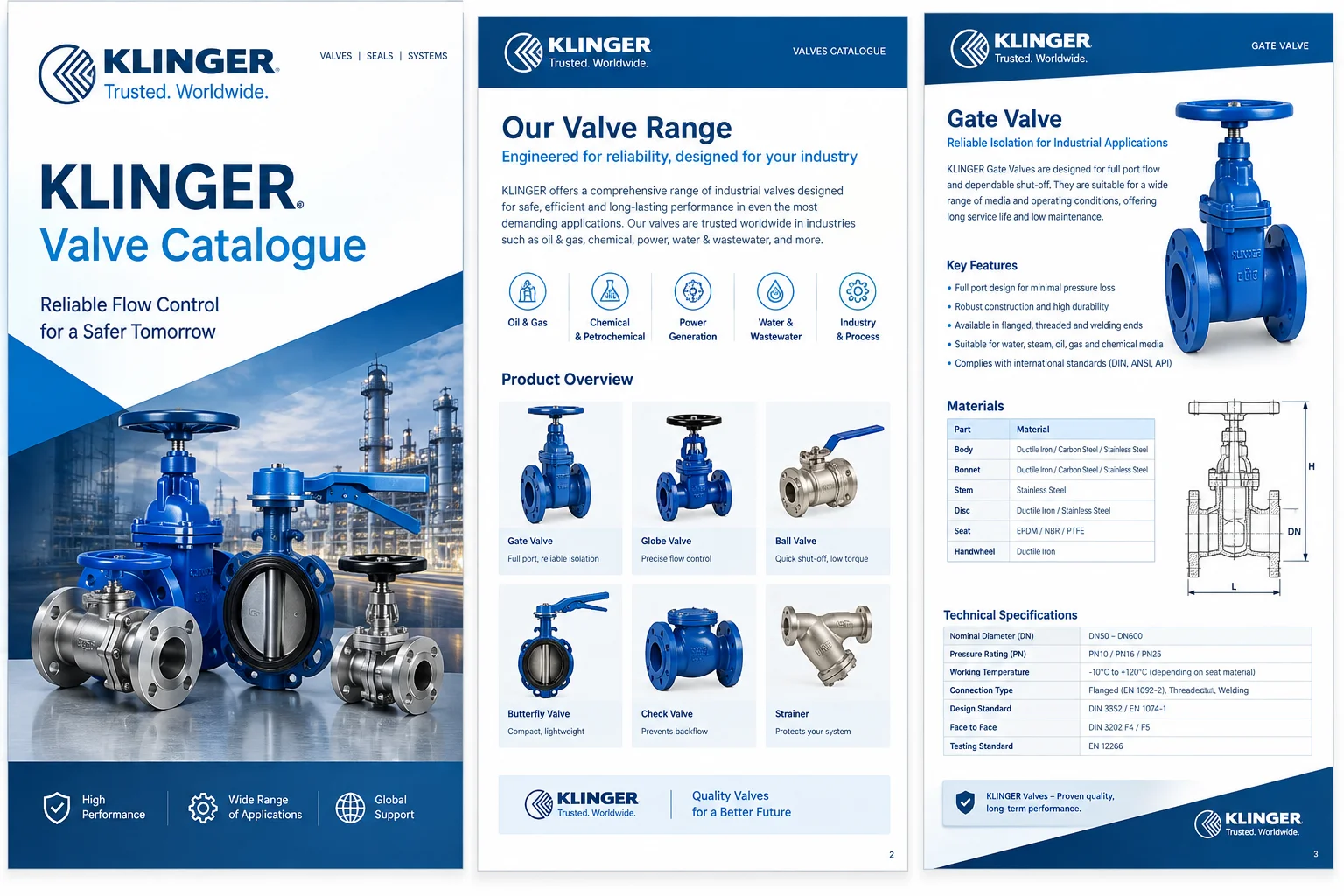

Klinger Valve Catalogue là tài liệu kỹ thuật dùng để tra cứu các dòng van Klinger, model sản phẩm, kích thước, vật liệu chế tạo, cấp áp suất, kiểu kết nối và các thông số cần thiết cho việc lựa chọn van công nghiệp.

Trong thực tế, nhiều sai sót khi mua van đến từ việc chọn theo tên gọi chung ("van bi Klinger DN50") hoặc theo hình ảnh. Cùng một loại van và cùng DN, sản phẩm vẫn có thể khác nhau về áp suất làm việc, vật liệu, nhiệt độ giới hạn và kiểu lắp đặt. Catalogue là căn cứ để đối chiếu các yếu tố đó một cách chính xác.

Một catalogue van thường cung cấp các nhóm thông tin sau:

• Model và mã sản phẩm

• Kích thước (DN, inch)

• Vật liệu

• Áp suất và nhiệt độ làm việc

• Kiểu kết nối

• Tiêu chuẩn áp dụng

• Ứng dụng khuyến nghị

Klinger Valve là gì?

Trong ngành van công nghiệp, "Klinger Valve" là cách gọi chung các loại van mang thương hiệu KLINGER. Van là thiết bị lắp trên đường ống để kiểm soát dòng chảy, cô lập thiết bị khi bảo trì, ngăn dòng chảy ngược và giữ kín môi chất trong nhiều điều kiện nhiệt độ, áp suất khác nhau.

Theo thông tin công bố của hãng, KLINGER cung cấp nhiều nhóm van công nghiệp như van bi, van bướm, van piston, van cổng, van cầu, van một chiều, van dao, van cắm, van hộp xếp, van điều khiển và van an toàn, với dải kích thước từ DN10 đến DN3000. Trong đó, van piston KVN là dòng nổi tiếng của hãng, với lịch sử công nghệ van piston từ năm 1922. klinger-internationaldirectindustry

Vì phạm vi sản phẩm rộng như vậy, bạn cần phân biệt rõ năm khái niệm khi tra cứu:

• Tên thương hiệu: KLINGER.

• Tên dòng van: ví dụ Ballostar, Monoball, KVN.

• Model: ký hiệu cụ thể của một cấu hình trong dòng van đó.

• Quy cách: DN, PN/Class, vật liệu, kiểu kết nối.

• Mã sản phẩm: mã dùng khi đặt hàng.

Đây cũng là lý do bạn nên dựa vào catalogue thay vì hình ảnh sản phẩm: hai van nhìn giống nhau vẫn có thể là hai model với thông số hoàn toàn khác nhau.

Klinger Valve Catalogue thường cung cấp những thông tin nào?

Tùy từng dòng van, cấu trúc catalogue sẽ khác nhau, nhưng thường gồm các nhóm thông tin sau.

1. Product Name. Tên dòng van và tên sản phẩm, giúp xác định bạn đang xem đúng họ van.

2. Model / Part Number. Mã model và mã đặt hàng. Đây là thông tin cần đối chiếu cuối cùng trước khi báo giá.

3. Size. Kích thước danh nghĩa theo DN hoặc inch, kèm dải kích thước mà dòng van cung cấp.

4. Pressure Rating. Cấp áp suất theo PN hoặc Class, cùng áp suất làm việc cho phép.

5. Material. Vật liệu thân van, trục van, đĩa/bi/piston (tùy thiết kế), seat và seal.

6. Connection. Kiểu kết nối: mặt bích, ren, wafer, lug, hàn giáp mối hoặc hàn lồng.

7. Temperature. Nhiệt độ làm việc và giới hạn của vật liệu làm kín. Ví dụ, dòng van bi Ballostar KHA được giới thiệu với dải nhiệt độ làm việc từ -196°C đến +400°C. Dải này thay đổi theo từng model và cấu hình, nên luôn phải đọc đúng bảng thông số của model bạn chọn. valve-world-americas

8. Standards. Tiêu chuẩn thiết kế, tiêu chuẩn mặt bích, tiêu chuẩn thử nghiệm. Với van piston KVN, hãng công bố độ kín theo EN 12266-1 (mức rò rỉ A) và các phiên bản theo cả tiêu chuẩn DIN lẫn ANSI. directindustry

Cách đọc Klinger Valve Catalogue để chọn đúng sản phẩm

Thay vì lật catalogue từ đầu đến cuối, hãy tra cứu theo trình tự sau.

Bước 1: Xác định môi chất. Nước, hơi, khí, dầu, hóa chất hay môi chất ăn mòn? Môi chất quyết định vật liệu thân van và vật liệu làm kín.

Bước 2: Xác định kích thước đường ống. Ghi rõ DN hoặc inch của đường ống hiện hữu.

Bước 3: Xác định áp suất. Cần biết cả áp suất làm việc lẫn áp suất tối đa của hệ thống, rồi đối chiếu với PN hoặc Class của van.

Bước 4: Xác định nhiệt độ. Nhiệt độ vận hành bình thường và nhiệt độ tối đa, bao gồm cả trường hợp khởi động, xả hoặc sốc nhiệt.

Bước 5: Chọn vật liệu. Gang, thép carbon, inox hoặc vật liệu đặc biệt tùy dòng sản phẩm. Kiểm tra cả vật liệu seat và seal, không chỉ thân van.

Bước 6: Kiểm tra kết nối. Mặt bích, ren, wafer/lug hay hàn phải khớp với đường ống hiện hữu.

Bước 7: Đối chiếu model. Kiểm tra mã sản phẩm và bảng thông số, không chỉ dựa vào hình dạng.

Lưu ý quan trọng: Không nên chọn van chỉ dựa trên DN. Hai van cùng DN có thể khác nhau về áp suất, vật liệu, kiểu kết nối, nhiệt độ và mục đích sử dụng.

Phân loại van và cách đối chiếu thông số trong catalogue

Bạn có thể tra catalogue theo chức năng của van.

Van bi (Ball Valve). Đóng/mở nhanh bằng thao tác ¼ vòng, kết cấu phổ biến, phù hợp nhiều hệ thống đường ống. Ở dòng van bi, hãng có các dải như Ballostar và Monoball. Khi tra cứu, hãy chú ý kiểu thân (một, hai hay ba mảnh), kiểu kết nối và vật liệu làm kín.

Van bướm (Butterfly Valve). Kích thước gọn, trọng lượng tương đối nhẹ, thường được dùng cho đường ống cỡ lớn. Cần kiểm tra kiểu lắp (wafer, lug hoặc mặt bích) và vật liệu gioăng.

Van cổng (Gate Valve). Chủ yếu dùng cho chức năng đóng/mở, cho tổn thất áp suất thấp khi mở hoàn toàn.

Van cầu (Globe Valve). Có khả năng điều tiết dòng, có đặc tính dòng chảy khác van cổng nên không thay thế trực tiếp cho nhau nếu chưa tính toán.

Van một chiều (Check Valve). Ngăn dòng chảy ngược. Cần chọn đúng kiểu van theo hướng dòng và điều kiện vận hành.

Ngoài ra, nếu hệ thống hơi hoặc nhiệt cần độ kín cao, bạn có thể xem thêm dòng van piston KVN. Hãng cho biết dòng này thích hợp với chế độ vận hành hơi/nước ngưng luân phiên và sốc nhiệt, có thể bảo trì mà không cần tháo van khỏi đường ống. directindustry

Lưu ý: chỉ nên dựa trên các dòng và model thực sự có trong catalogue hiện hành, và xác nhận lại với nhà cung cấp về danh mục đang có hàng.

Những thông số quan trọng cần kiểm tra trước khi đặt van Klinger

Thông số quan trọng nhất không phải lúc nào cũng là DN. Việc lựa chọn cần xét đồng thời môi chất, áp suất, nhiệt độ, kết nối, vật liệu và chức năng.

Kích thước mặt-đối-mặt (face-to-face) thường bị bỏ sót nhất. Nếu thay van trong hệ thống đang chạy, chỉ cần lệch kích thước này là phải cắt, hàn lại đường ống hoặc làm thêm đoạn nối.

So sánh lựa chọn van dựa trên Klinger Valve Catalogue

Khi phân vân giữa hai phương án, hãy lập bảng so sánh theo cùng tiêu chí. Bảng dưới đây chỉ mang tính minh họa cách tra cứu, không thay cho thông số của từng model cụ thể.

Vài câu hỏi "tại sao" cần trả lời trước khi chốt:

• Tại sao phải kiểm tra vật liệu? Vì vật liệu không tương thích với môi chất gây ăn mòn hoặc giảm tuổi thọ van.

• Tại sao cùng DN vẫn không thay thế trực tiếp? Vì áp suất, kích thước lắp đặt và kiểu kết nối có thể khác nhau.

• Tại sao phải kiểm tra pressure rating? Vì van có thể lắp vừa nhưng không chịu được áp suất vận hành.

• Tại sao seat/seal quan trọng? Vì đây là bộ phận quyết định độ kín và giới hạn nhiệt độ thực tế của van.

Ứng dụng của van Klinger trong hệ thống công nghiệp

Van công nghiệp nói chung và van Klinger nói riêng thường được sử dụng trong:

• Hệ thống cấp thoát nước và xử lý nước

• HVAC

• Hệ thống hơi và nhiệt

• Dầu khí

• Hóa chất

• Nhà máy sản xuất

• Đường ống công nghiệp

Điều quan trọng là đi từ môi chất đến điều kiện làm việc, rồi mới đến loại van và thông số cần kiểm tra. Ví dụ, với hệ thống hơi, không nên chọn van chỉ dựa trên kích thước đường ống. Bạn cần xem xét đồng thời áp suất, nhiệt độ, vật liệu làm kín và khả năng chịu sốc nhiệt. Với hệ thống nước, tiêu chí thường thiên về kích thước, kiểu kết nối và khả năng chống ăn mòn. Với hóa chất, tính tương thích của vật liệu thân van và seal là yếu tố quyết định.

Những sai lầm thường gặp khi tra cứu Klinger Valve Catalogue

Sai lầm 1: Chỉ quan tâm DN. DN đúng nhưng pressure rating không phù hợp vẫn là chọn sai.

Sai lầm 2: Không kiểm tra vật liệu. Vật liệu không tương thích có thể gây ăn mòn hoặc giảm tuổi thọ van.

Sai lầm 3: Nhầm PN với Class. Hai cách biểu thị áp suất này dựa trên hệ tiêu chuẩn khác nhau, không nên quy đổi tùy tiện.

Sai lầm 4: Bỏ qua kiểu kết nối. Van có thể không lắp vừa hệ thống hiện hữu.

Sai lầm 5: Chọn theo hình ảnh. Hai sản phẩm nhìn tương tự nhưng thông số kỹ thuật có thể khác hoàn toàn.

Sai lầm 6: Không kiểm tra phiên bản catalogue. Catalogue cũ có thể không phản ánh model hoặc thông số hiện hành.

Checklist chọn van Klinger từ catalogue

• Xác định môi chất

• Xác định DN

• Xác định áp suất làm việc

• Xác định nhiệt độ

• Xác định loại van

• Kiểm tra vật liệu thân

• Kiểm tra seat/seal

• Kiểm tra kiểu kết nối

• Kiểm tra tiêu chuẩn

• Đối chiếu model

• Kiểm tra kích thước lắp đặt

• Xác nhận điều kiện vận hành thực tế

• Gửi thông số cho nhà cung cấp để xác nhận trước khi đặt hàng

Nếu chưa xác định được model phù hợp, hãy chuẩn bị sẵn DN, môi chất, áp suất, nhiệt độ và kiểu kết nối để được hỗ trợ đối chiếu catalogue nhanh hơn.

Câu hỏi thường gặp về Klinger Valve Catalogue

Klinger Valve Catalogue dùng để làm gì?

Dùng để tra cứu dòng sản phẩm, model, kích thước, vật liệu, áp suất, kết nối và các thông số kỹ thuật liên quan khi lựa chọn van.

Làm sao tìm đúng model van Klinger?

Cần đối chiếu đồng thời chức năng, DN, pressure rating, vật liệu, kết nối và điều kiện làm việc, thay vì chỉ dựa vào tên sản phẩm.

Có thể chọn van chỉ dựa trên kích thước DN không?

Không. DN chỉ là một trong nhiều thông số. Cần kiểm tra thêm áp suất, nhiệt độ, môi chất, vật liệu và kiểu kết nối.

Catalogue có thể dùng để xác định mã đặt hàng không?

Có thể dùng làm cơ sở tra cứu, nhưng mã đặt hàng cuối cùng nên được xác nhận lại với nhà cung cấp theo phiên bản catalogue hiện hành.

Cần cung cấp thông tin gì để được tư vấn van Klinger?

Tối thiểu nên có DN, môi chất, áp suất, nhiệt độ, kiểu kết nối và chức năng mong muốn.

Kết luận: Tra cứu đúng Klinger Valve Catalogue để chọn đúng van

Chọn van không đơn giản là tìm đúng tên sản phẩm. Bốn điểm cần nhớ:

1. Catalogue là cơ sở quan trọng để xác định chính xác dòng van và model.

2. Không nên lựa chọn chỉ dựa vào DN hoặc hình ảnh.

3. Cần đối chiếu đồng thời model, vật liệu, áp suất, nhiệt độ và kiểu kết nối.

4. Nếu chưa chắc chắn, hãy xác nhận thông số với nhà cung cấp trước khi đặt hàng.

Bạn đang cần tìm model hoặc thông số van Klinger? Hãy gửi cho chúng tôi DN, môi chất, áp suất, nhiệt độ và kiểu kết nối. Chúng tôi sẽ hỗ trợ đối chiếu catalogue và tư vấn model phù hợp.
