Needle Valve 1 2 Inch: Thông số, kiểu kết nối và cách chọn đúng

Giải pháp điều tiết dòng chảy chính xác cho đường ống nhỏ

Trong những hệ thống cần kiểm soát một lượng chất lỏng hoặc khí rất nhỏ, chỉ đóng/mở đường ống thường là chưa đủ. Người vận hành cần một loại van điều chỉnh dòng chảy từng bước, chính xác và lặp lại được. Nếu chọn sai, lưu lượng dao động khó kiểm soát, thiết bị phía sau làm việc không ổn định và bạn mất thời gian chỉnh đi chỉnh lại.

Needle valve 1/2 inch là lời giải cho nhu cầu đó. Needle valve là van kim, kích thước 1/2 inch phù hợp với các đường ống nhỏ. Cơ cấu kim và seat giúp kiểm soát tiết diện dòng chảy rất tinh, nên van thường được quan tâm trong thiết bị đo, khí nén, thủy lực và đường ống công nghiệp nhỏ.

Bài viết đi lần lượt qua nguyên lý, thông số, kiểu kết nối và checklist chọn mua, để bạn đặt đúng van ngay từ lần đầu.

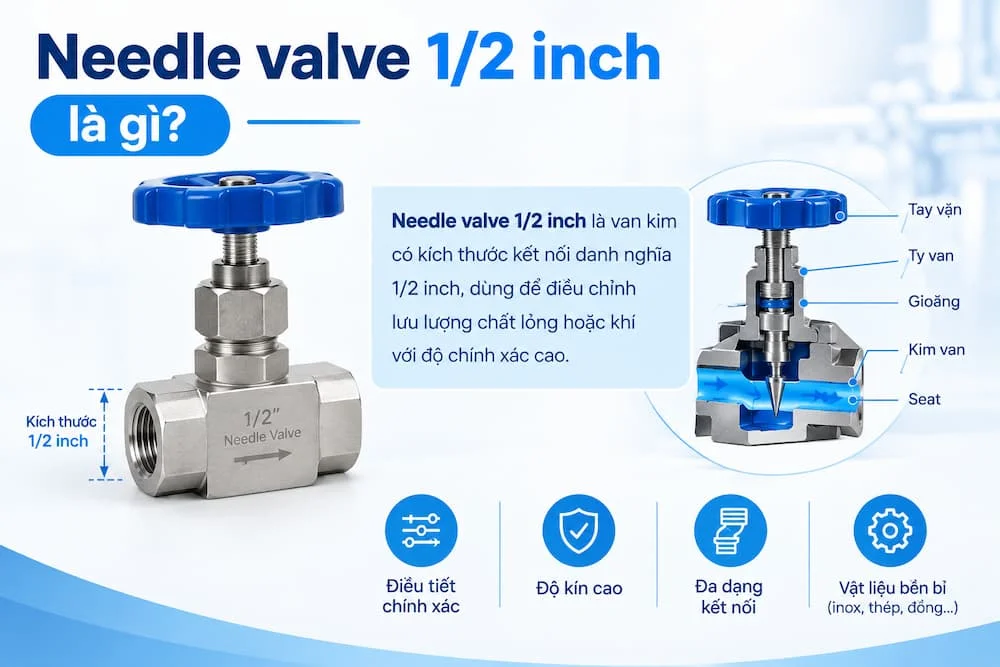

Needle valve 1 2 inch là gì?

Needle valve 1 2 inch là van kim có kích thước kết nối danh nghĩa 1/2 inch, được thiết kế để kiểm soát và điều chỉnh lưu lượng chất lỏng hoặc khí với độ chính xác cao. Khi xoay tay vặn, kim van di chuyển tương đối với seat, làm thay đổi tiết diện dòng chảy đi qua van.

Có hai điểm cần hiểu đúng:

• Needle valve còn gọi là van kim hoặc van điều tiết kim.

• "1/2 inch" thể hiện kích thước kết nối danh nghĩa, không nhất thiết đồng nghĩa với đường kính thực tế của lỗ van. Lưu lượng qua van vì thế còn phụ thuộc thiết kế bên trong, không chỉ vào con số 1/2.

Cấu tạo đặc trưng gồm thân van, ty van, kim van, ghế van (seat), tay vặn và gioăng/packing. Sự kết hợp giữa kim thuôn và seat là điểm khác biệt so với các loại van đóng/mở thông thường. Đó cũng là lý do van kim được chọn khi cần chỉnh lưu lượng từng chút một. [chèn link: van kim inox]

Nguyên lý hoạt động và cấu tạo

Van kim làm việc theo chuỗi sau:

Xoay tay vặn → Ty van di chuyển → Kim van đổi vị trí → Tiết diện dòng chảy thay đổi → Lưu lượng được điều chỉnh

• Khi mở van: kim rời khỏi seat, tiết diện tăng, lưu lượng tăng.

• Khi đóng van: kim tiến gần seat, tiết diện giảm, lưu lượng giảm.

Van điều tiết tốt vì phần kim có hình dạng thuôn nhỏ. Mỗi chuyển động của ty chỉ làm tiết diện thay đổi tương đối nhỏ và có kiểm soát, nên lưu lượng thay đổi êm thay vì đột ngột.

Các bộ phận chính:

• Thân van: có thể bằng inox, đồng, thép hoặc vật liệu khác tùy model.

• Kim van: bộ phận quyết định khả năng điều tiết.

• Seat: tạo vị trí làm kín khi van đóng.

• Packing: hạn chế rò rỉ quanh ty van.

• Tay vặn: cho phép chỉnh vị trí kim.

Cần nhấn mạnh rằng van kim thiên về điều tiết chính xác. Nó không phải lựa chọn tối ưu nếu mục tiêu chính là đóng/mở nhanh với lưu lượng lớn.

Thông số kỹ thuật cần quan tâm

Đây là phần ảnh hưởng trực tiếp đến quyết định mua:

Không có một mức áp suất chung cho mọi van cùng kích thước. Áp suất và nhiệt độ làm việc phụ thuộc vào vật liệu, thiết kế và model cụ thể, nên cần kiểm tra catalogue trước khi lựa chọn.

Lý do là cùng cỡ 1/2 inch, van thân đồng và thân inox, seat PTFE và seat kim loại sẽ có giới hạn làm việc khác nhau. Nếu lấy thông số của một model áp cho toàn bộ sản phẩm, bạn có thể chọn van không đáp ứng điều kiện thực tế, dẫn đến rò rỉ, hỏng seat hoặc phải đổi van.

Các kiểu kết nối: từ van kim ren đến compression

Kiểu kết nối quyết định van có lắp được vào hệ thống hay không. Các dạng thường gặp:

• Ren trong: phù hợp với đường ống hoặc fitting có ren ngoài.

• Ren ngoài: dùng khi cần kết nối trực tiếp vào hệ thống ren trong.

• Compression / tube: thường được quan tâm trong hệ thống dùng tubing nhỏ.

• Nối ống chuyên dụng: một số model có cấu hình kết nối riêng.

Van kim ren là nhóm được quan tâm nhiều khi cần lắp trực tiếp lên đường ống hoặc fitting có sẵn ren. Với nhóm này, cần kiểm tra kỹ chuẩn ren, đường kính, kiểu ren, giới tính ren (trong hay ngoài), vật liệu và khả năng chịu áp.

Điểm quan trọng nhất: không nên chỉ yêu cầu "needle valve 1 2 inch". Bạn cần xác định 1/2 inch theo chuẩn kết nối nào (ví dụ NPT hay BSP). Ren không khớp thì van không lắp được, hoặc lắp cưỡng ép dễ gây rò rỉ và hỏng ren.

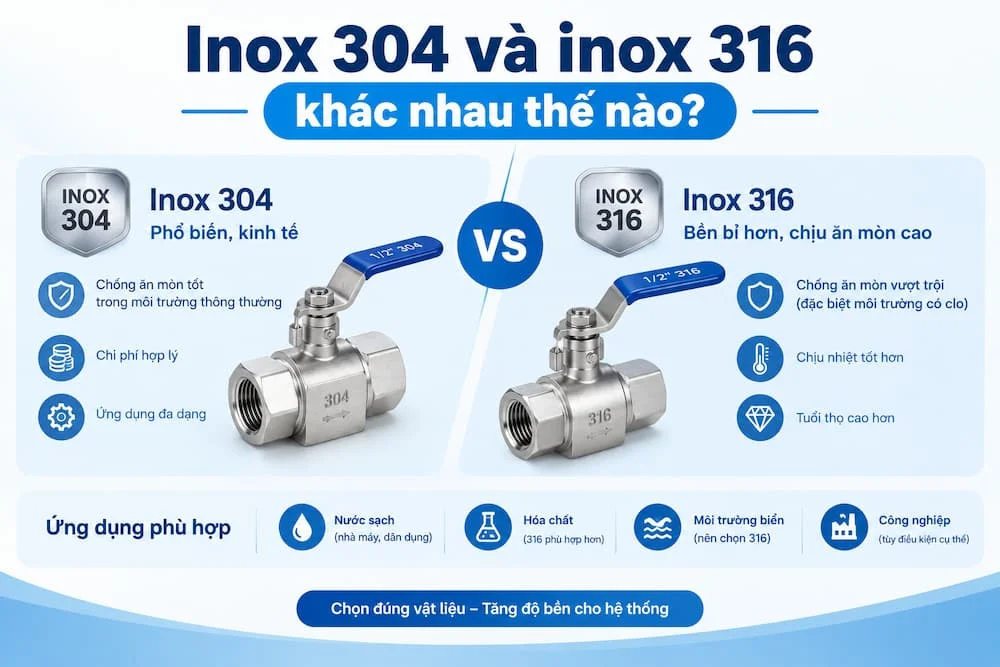

Inox 304 và inox 316 khác nhau thế nào?

Không nên mặc định inox 316 luôn tốt hơn. Với môi trường thông thường, inox 304 có thể đã đáp ứng đủ và giúp tiết kiệm chi phí. Ngược lại, khi có chloride hoặc yêu cầu chống ăn mòn cao, 316 thường được cân nhắc trước.

Việc chọn vật liệu cần dựa trên tổ hợp sau:

Môi chất + nhiệt độ + áp suất + môi trường bên ngoài + yêu cầu tuổi thọ

Chọn thiếu một yếu tố có thể khiến van xuống cấp sớm, trong khi chọn dư thì tăng chi phí không cần thiết.

Van kim khác gì ball valve 1/2 inch?

Cách chọn khá rõ. Nếu hệ thống cần điều chỉnh từng chút một, hãy chọn van kim. Nếu cần mở nhanh, đóng nhanh, ball valve phù hợp hơn.

Dùng sai loại sẽ gây bất tiện ngay khi vận hành. Ball valve làm điều tiết thì khó chỉnh chính xác lưu lượng nhỏ. Ngược lại, dùng van kim làm van đóng/mở chính thì thao tác chậm và không tận dụng đúng thiết kế. Với người đang đứng trước quyết định mua, đây là phép so sánh cần làm trước tiên.

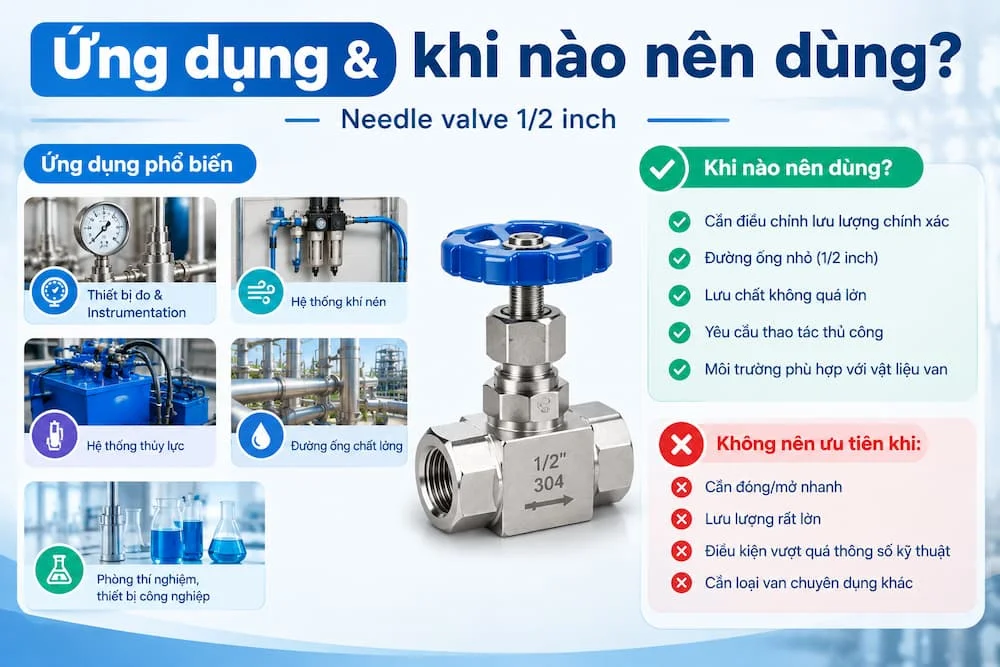

Ứng dụng và khi nào nên dùng

Needle valve 1/2 inch thường được dùng ở:

• Thiết bị đo và instrumentation: đồng hồ áp suất, thiết bị đo lưu lượng, instrumentation line.

• Hệ thống khí nén: điều chỉnh dòng khí trong các ứng dụng phù hợp.

• Hệ thống thủy lực: các mạch cần kiểm soát lưu lượng nhỏ.

• Đường ống chất lỏng: khi yêu cầu điều tiết chính xác và model có vật liệu tương thích.

• Phòng thí nghiệm, thiết bị công nghiệp: hệ thống đường ống nhỏ cần kiểm soát lưu lượng.

Lưu ý: van không dùng được cho mọi môi chất. Khả năng sử dụng phụ thuộc vật liệu thân, seat, packing, áp suất, nhiệt độ và thiết kế cụ thể.

Nên dùng khi: đường ống nhỏ, cần điều chỉnh lưu lượng chính xác, lưu lượng không quá lớn, cần thay đổi dòng chảy từ từ, hệ thống thao tác thủ công.

Không nên ưu tiên khi: cần đóng/mở cực nhanh, lưu lượng rất lớn, van phải chịu điều kiện vượt thông số model, hoặc hệ thống cần loại van chuyên dụng khác.

Những sai lầm khi chọn van kim

• Chỉ nhìn kích thước 1/2 inch: con số này chưa đủ để xác định van phù hợp.

• Không kiểm tra chuẩn ren: nên xác định loại ren thay vì chỉ nói "ren 1/2".

• Không xác định môi chất: nước, khí, dầu và hóa chất có yêu cầu vật liệu khác nhau.

• Chọn vật liệu theo giá: giá thấp hơn không đồng nghĩa phù hợp hơn, và thay van sớm thường tốn hơn.

• Dùng van kim như van đóng/mở chính: thiết kế của van thiên về điều tiết.

Cả năm lỗi đều xuất phát từ một nguyên nhân: chọn theo tên gọi thay vì theo điều kiện làm việc thực tế. Kiểm tra trước khi mua luôn rẻ hơn khắc phục sau khi lắp.

Checklist chọn van đúng cách

• 1. Xác định môi chất.

• 2. Xác định kích thước: 1/2 inch.

• 3. Kiểm tra chuẩn ren/kết nối.

• 4. Kiểm tra áp suất làm việc.

• 5. Kiểm tra nhiệt độ.

• 6. Chọn vật liệu thân van.

• 7. Chọn vật liệu seat/packing.

• 8. Xác định lưu lượng cần điều tiết.

• 9. Đối chiếu catalogue/model.

Công thức chọn gọn:

Môi chất + 1/2" + kết nối + áp suất + nhiệt độ + vật liệu + lưu lượng

Bước 9 là bước xác nhận cuối cùng. Nó đảm bảo van bạn nhận đúng với thông số bạn đã tính ở các bước trước.

Câu hỏi thường gặp

Needle valve 1 2 inch là gì?

Là van kim có kích thước kết nối danh nghĩa 1/2 inch, chủ yếu dùng để điều chỉnh dòng chảy với độ chính xác cao.

Dùng cho nước được không?

Có thể, nếu model được thiết kế cho nước và vật liệu, áp suất, nhiệt độ phù hợp với hệ thống.

Có dùng cho khí nén không?

Có thể dùng trong các ứng dụng khí nén phù hợp với thông số kỹ thuật của van.

Inox 304 hay 316 tốt hơn?

Không nên chọn chỉ dựa vào mác inox. Cần căn cứ vào môi chất và điều kiện làm việc. Inox 316 thường được cân nhắc khi môi trường yêu cầu chống ăn mòn cao hơn.

Khác ball valve 1 2 inch thế nào?

Van kim thiên về điều tiết chính xác, còn ball valve thường phù hợp hơn với đóng/mở nhanh.

Needle valve 1 2 inch: Chọn đúng van, đúng ứng dụng

Ba ý cần nhớ khi chọn needle valve 1 2 inch:

• 1/2 inch không phải thông số duy nhất. Bạn cần kiểm tra thêm kiểu kết nối, vật liệu, áp suất, nhiệt độ, môi chất và yêu cầu điều tiết.

• Van kim ren cần xác định rõ chuẩn ren trước khi đặt hàng để tránh sai kết nối.

• Van kim dành cho điều tiết, còn đóng/mở nhanh nên ưu tiên loại van khác.

Nếu bạn đã có thông tin môi chất, kiểu kết nối, áp suất và nhiệt độ, hãy gửi cho chúng tôi. Đội ngũ kỹ thuật sẽ đối chiếu model phù hợp và báo giá theo đúng yêu cầu.
