Van xả hơi tự động là gì? Cấu tạo, nguyên lý và cách chọn

Bạn có thấy đường ống kêu lục bục, lưu lượng lúc mạnh lúc yếu, áp suất dao động không rõ nguyên nhân, hoặc bơm chạy nhưng nước không đến được các vị trí cao? Trong nhiều trường hợp, thủ phạm là không khí và khí/hơi tích tụ trong đường ống. Giải pháp phổ biến là lắp van xả hơii tự động (còn gọi là van xả khí tự động, van thoát khí tự động) tại các vị trí phù hợp.

Bài viết này giải thích van xả hơii tự động là gì, cấu tạo và nguyên lý hoạt động ra sao, có những loại nào, ứng dụng ở đâu, cách chọn đúng loại và những lưu ý khi lắp đặt.

Vì sao đường ống cần van xả hơi tự động?

Khi hệ thống mới được cấp nước, sau khi bảo trì, hoặc trong lúc vận hành, không khí có thể lọt vào đường ống. Khí cũng có thể tách ra từ chính môi chất, ví dụ khi nước nóng lên hoặc áp suất thay đổi. Khí nhẹ hơn chất lỏng nên có xu hướng dồn lên các điểm cao của tuyến ống và tạo thành các "túi khí".

Túi khí tích tụ lâu ngày có thể gây ra:

• Giảm tiết diện dòng chảy, khiến lưu lượng không ổn định.

• Dao động áp suất và tiếng ồn, rung trong đường ống.

• Giảm hiệu suất truyền nhiệt trong hệ thống nước nóng, tuần hoàn.

• Ảnh hưởng đến bơm và thiết bị, làm hệ thống vận hành thiếu ổn định.

Nếu xả khí thủ công, người vận hành phải liên tục theo dõi và thao tác. Van xả hơii tự động giải quyết bài toán này bằng cách tự loại bỏ lượng khí không mong muốn mà không cần can thiệp thường xuyên.

Các phần dưới đây lần lượt trình bày khái niệm, cấu tạo, nguyên lý, phân loại, cách chọn và lắp đặt van xả khí đường ống.

Van xả hơi tự động là gì?

Van xả hơi tự động là thiết bị được lắp trên hệ thống đường ống nhằm tự động loại bỏ lượng không khí hoặc khí/hơi tích tụ tại những vị trí phù hợp, giúp hạn chế tình trạng khí bị giữ lại và hỗ trợ hệ thống vận hành ổn định hơn.

Thiết bị này được dùng trong nhiều hệ thống như cấp thoát nước, nước nóng, HVAC, tuần hoàn nước, trạm bơm và đường ống công nghiệp. Tùy thiết kế, van có thể xả khí ra môi trường hoặc dẫn khí đến một vị trí xả an toàn.

Điểm khác biệt lớn nhất giữa xả tự động và xả thủ công nằm ở người điều khiển. Với van xả thủ công, người vận hành phải mở van bằng tay đúng lúc, và nếu quên thì khí vẫn tích tụ. Với van tự động, cơ cấu bên trong phản ứng theo điều kiện thực tế của hệ thống nên việc xả khí diễn ra liên tục, không phụ thuộc vào con người.

Nói cách khác, van xả hơii tự động giữ vai trò "người gác cổng": cho khí thoát ra nhưng giữ lại môi chất trong hệ thống.

Lưu ý về thuật ngữ: trong thực tế, "van xả hơi", "van xả khí" và "van thoát khí" thường được dùng thay thế cho nhau, nhưng thiết kế bên trong có thể khác nhau tùy môi chất (nước hay hơi). Phần phân loại bên dưới sẽ làm rõ điểm này.

Cấu tạo van xả hơi tự động

Cấu tạo cụ thể phụ thuộc vào từng dòng sản phẩm, nhưng một van xả hơii tự động thường gồm các bộ phận sau:

• Thân van: phần vỏ chịu áp lực, thường làm từ đồng, gang, inox hoặc thép tùy điều kiện làm việc.

• Phao hoặc cơ cấu cảm biến mức: bộ phận "cảm nhận" sự có mặt của khí hay chất lỏng. Ở loại dùng phao, phao nổi lên hoặc hạ xuống theo mức chất lỏng trong thân van.

• Cơ cấu đóng/mở: thường là cần đòn hoặc chốt liên kết giữa phao và cửa xả, truyền chuyển động để mở hoặc đóng.

• Cửa xả: lỗ nhỏ cho khí thoát ra ngoài.

• Gioăng làm kín: đảm bảo van đóng kín khi không có khí, tránh rò rỉ môi chất.

• Kết nối ren hoặc mặt bích: phần liên kết van với đường ống.

• Các chi tiết bên trong tiếp xúc môi chất: cần vật liệu tương thích với môi chất và nhiệt độ làm việc để không bị ăn mòn hay biến dạng.

Khi tìm hiểu sản phẩm, nên xem thêm hình minh họa mặt cắt của van để hình dung vị trí phao, cần đòn và cửa xả.

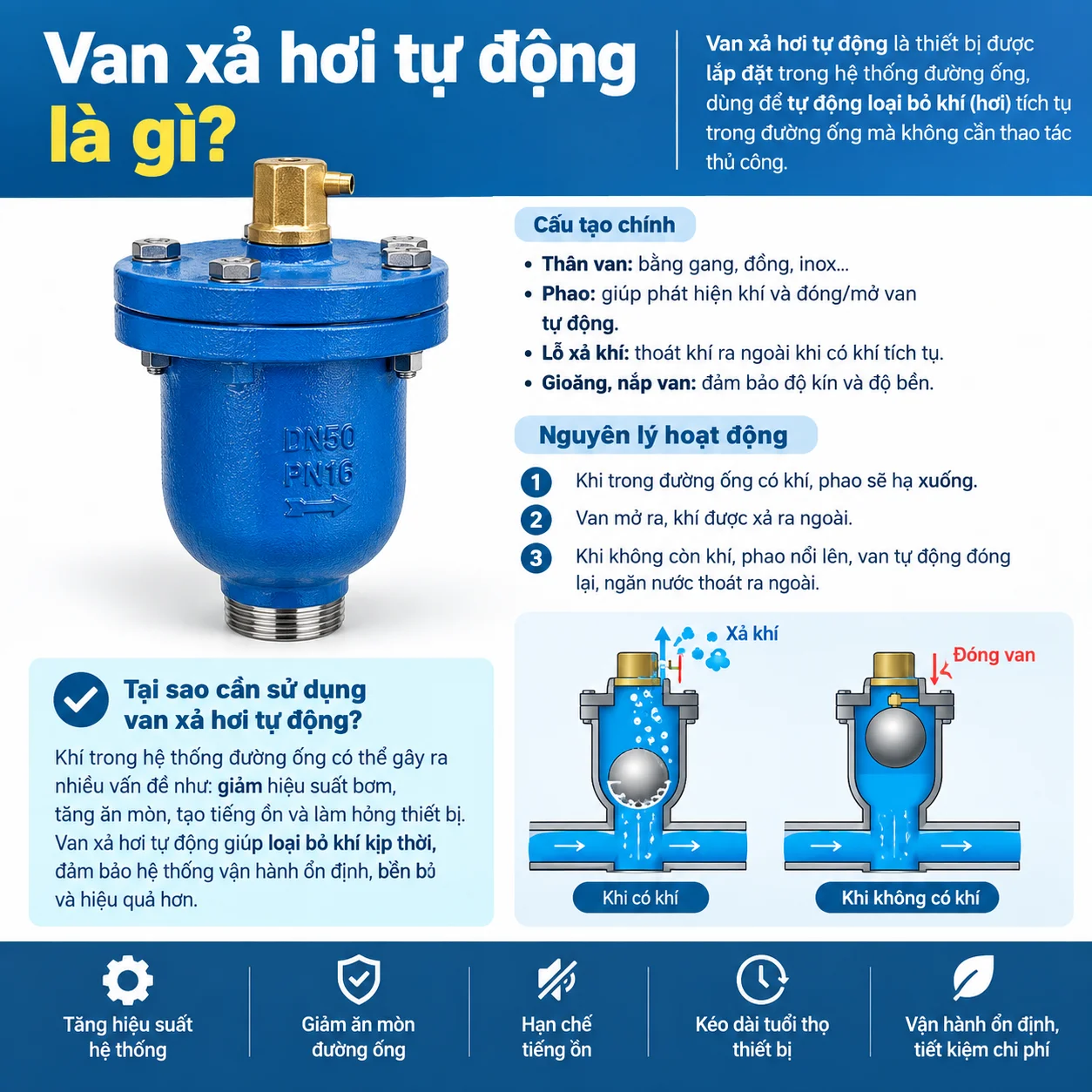

Nguyên lý hoạt động của van xả hơii tự động

Với dạng phổ biến nhất là van xả khí tự động bằng phao, nguyên lý diễn ra theo trình tự:

1. Khí tích tụ: khí từ đường ống đi vào thân van và dồn lên phần trên.

2. Mức chất lỏng hạ xuống: khi khí chiếm chỗ, mức nước trong thân van giảm, phao hạ theo.

3. Cửa xả mở: phao hạ kéo cơ cấu đóng/mở, mở cửa xả.

4. Khí thoát ra: khí bị đẩy ra ngoài qua cửa xả nhờ chênh lệch áp suất.

5. Môi chất dâng lên: khi khí ra hết, chất lỏng lấp đầy thân van và nâng phao lên.

6. Cửa xả đóng lại: phao nâng cơ cấu đóng/mở, ép vào chỗ làm kín và giữ môi chất lại trong hệ thống.

Chu trình này lặp lại mỗi khi có khí tích tụ. Phao đóng vai trò "cảm biến", còn khả năng làm kín sau mỗi lần xả quyết định van có bị rò rỉ hay không.

Hai vấn đề thường gặp:

• Van bị kẹt hoặc bám cặn: cặn bẩn có thể làm phao hoặc cần đòn hoạt động kém, khiến van đóng không kín (rò rỉ) hoặc không mở được (khí không thoát).

• Chọn sai thông số: van không phù hợp áp suất, nhiệt độ hoặc môi chất có thể làm hỏng gioăng, biến dạng chi tiết bên trong và giảm tuổi thọ.

Phân loại van xả hơii tự động phổ biến

Có thể phân loại theo cấu tạo, môi chất và điều kiện làm việc. Ba nhóm thường gặp:

1. Van xả khí tự động dạng phao

Cơ cấu hoạt động dựa trên phao, tự động đóng/mở theo sự hiện diện của khí trong thân van. Loại này thường dùng trong hệ thống đường ống nước, nước tuần hoàn và trạm bơm.

2. Van xả khí/hơi cho hệ thống nhiệt

Dùng trong hệ thống có nhiệt độ cao hoặc môi chất là hơi. Nhiều thiết kế trong nhóm này hoạt động dựa trên sự khác biệt nhiệt độ giữa khí (thường lạnh hơn) và hơi nóng để mở/đóng, chứ không chỉ dựa vào phao. Khi chọn cần đặc biệt lưu ý vật liệu và giới hạn nhiệt độ của sản phẩm. Loại này cũng không nên nhầm với bẫy hơi, vốn có chức năng xả nước ngưng.

3. Van xả khí áp suất cao

Dùng trong hệ thống có áp suất làm việc lớn. Loại này yêu cầu cao hơn về vật liệu thân van và khả năng làm kín.

Lưu ý: không nên xem mọi sản phẩm là một loại duy nhất. Van xả khí cho nước, van xả hơi cho hệ thống hơi và các thiết kế chuyên dụng có thể có nguyên lý khác nhau, nên cần xác nhận với thông số của nhà sản xuất trước khi chọn.

Các thông số kỹ thuật quan trọng

Trước khi chọn van xả hơii tự động, hãy đối chiếu các thông số sau:

Tại sao phải chọn đúng kích thước và áp suất?

Nhiều người mặc định "van càng lớn càng tốt", nhưng điều này không đúng:

• Kích thước phải tương thích với đường ống và nhu cầu xả khí thực tế, chứ không phải càng lớn càng hiệu quả.

• Áp suất định mức của van phải đáp ứng (và nên có biên an toàn so với) áp suất vận hành thực tế.

• Nhiệt độ và vật liệu phải phù hợp với môi chất. Gioăng và chi tiết bên trong có thể xuống cấp nhanh nếu vượt giới hạn nhiệt.

• Không chỉ chọn theo DN. Hai van cùng DN có thể khác hẳn về áp suất, nhiệt độ, vật liệu và kiểu kết nối.

Chọn sai thông số có thể gây rò rỉ, hư hỏng sớm, xả khí không hiệu quả hoặc mất an toàn cho hệ thống.

Van xả hơii tự động khác gì van xả khí thông thường?

Van xả khí thông thường ở đây hiểu là loại xả thủ công, do người vận hành tự mở và đóng.

Tuy nhiên, "tự động" không đồng nghĩa với "không cần bảo trì". Van vẫn có thể bị bám cặn, mòn gioăng hoặc kẹt cơ cấu theo thời gian, nên vẫn cần kiểm tra định kỳ.

Van xả hơii tự động được sử dụng ở đâu?

Van xả hơii tự động xuất hiện trong nhiều hệ thống:

• Hệ thống cấp thoát nước

• Đường ống nước nóng

• Hệ thống HVAC (điều hòa, thông gió, làm lạnh)

• Hệ thống tuần hoàn nước

• Trạm bơm

• Hệ thống đường ống công nghiệp

• Một số hệ thống nhiệt/hơi phù hợp với thiết kế van

• Các vị trí cao của đường ống, nơi khí dễ tích tụ

Vì sao vị trí cao cần quan tâm? Khí nhẹ hơn chất lỏng nên tự nhiên dồn lên điểm cao nhất của tuyến ống hoặc thiết bị. Đây là chỗ túi khí dễ hình thành nhất, và cũng là nơi van xả khí phát huy hiệu quả cao nhất. Vị trí cụ thể vẫn phụ thuộc vào thiết kế và sơ đồ đường ống.

Khi nào nên sử dụng van xả hơi tự động?

Bạn nên cân nhắc lắp van khi hệ thống có những dấu hiệu sau:

• ☐ Thường xuyên xuất hiện khí tích tụ.

• ☐ Có điểm cao trên tuyến ống.

• ☐ Lưu lượng vận chuyển không ổn định.

• ☐ Hệ thống cần vận hành liên tục.

• ☐ Muốn giảm thao tác xả khí thủ công.

• ☐ Cần giải pháp tự động hóa quá trình xả khí.

Nếu đáp ứng từ hai tiêu chí trở lên, việc trang bị van xả hơii tự động thường đáng cân nhắc.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Sai lầm 1: Chọn van chỉ dựa vào kích thước DN. DN chỉ cho biết khả năng kết nối, không nói lên khả năng chịu áp hay nhiệt.

Sai lầm 2: Không kiểm tra áp suất làm việc. Van có áp suất định mức thấp hơn áp suất vận hành có thể rò rỉ hoặc hư hỏng.

Sai lầm 3: Không xem xét nhiệt độ môi chất. Nước nóng và hệ thống hơi đòi hỏi vật liệu và gioăng chịu nhiệt phù hợp.

Sai lầm 4: Dùng sai loại van cho môi chất. Van xả khí cho nước không mặc nhiên phù hợp cho hệ thống hơi và ngược lại.

Sai lầm 5: Lắp đặt sai vị trí. Van đặt ở nơi khí không tụ lại sẽ không phát huy tác dụng.

Sai lầm 6: Không kiểm tra rò rỉ sau khi lắp. Rò rỉ nhỏ ban đầu có thể trở nên nghiêm trọng khi hệ thống hoạt động lâu.

Sai lầm 7: Cho rằng van tự động không cần bảo trì. Cặn bẩn và mài mòn vẫn xảy ra theo thời gian.

Hướng dẫn lựa chọn van xả hơii tự động

Bạn có thể chọn van theo 6 bước:

Bước 1: Xác định môi chất.
Nước, nước nóng, khí, hơi hay môi chất khác. Đây là yếu tố quyết định loại van và vật liệu.

Bước 2: Xác định kích thước đường ống.
DN15, DN20, DN25, DN50… tùy hệ thống và vị trí lắp.

Bước 3: Kiểm tra áp suất làm việc.
So sánh với áp suất định mức của van, nên chừa biên an toàn.

Bước 4: Kiểm tra nhiệt độ.
Đặc biệt quan trọng với nước nóng và hệ thống hơi.

Bước 5: Xác định kiểu kết nối.
Ren, mặt bích hoặc kiểu kết nối khác, sao cho khớp với đường ống hiện hữu.

Bước 6: Kiểm tra vật liệu và tiêu chuẩn.
Đảm bảo phù hợp môi trường làm việc (ăn mòn, ngoài trời, nhà xưởng…) và tiêu chuẩn kết nối của hệ thống.

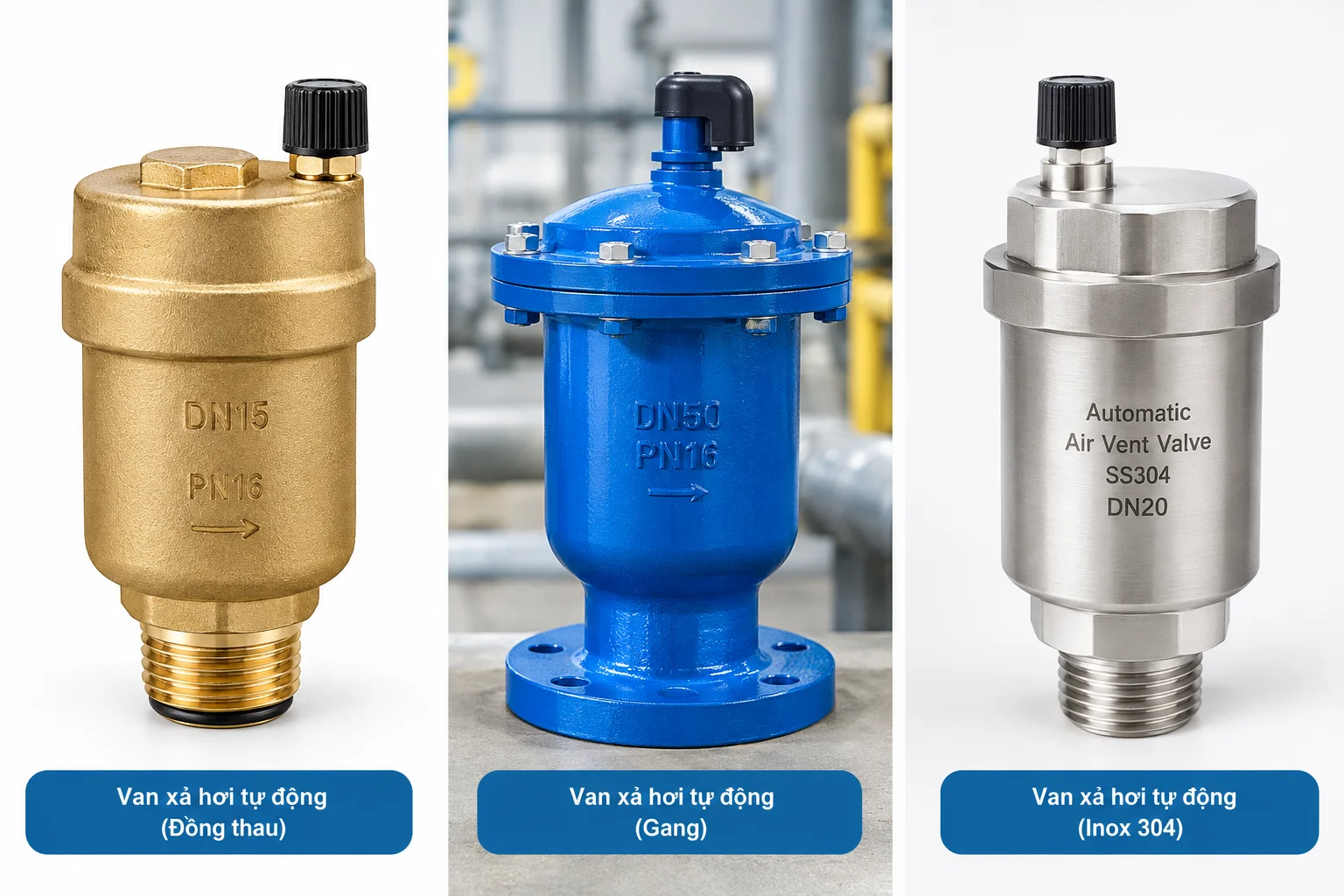

Về vật liệu, van xả khí đồng thường gặp ở hệ thống nước dân dụng và HVAC; van xả khí inox phù hợp khi cần chống ăn mòn; gang và thép thường dùng cho kích thước lớn và điều kiện công nghiệp. Vẫn cần đối chiếu với thông số của từng sản phẩm cụ thể.

Lưu ý khi lắp đặt van xả hơii tự động

• Lắp đúng chiều nếu sản phẩm có quy định chiều dòng chảy.

• Đảm bảo vị trí và tư thế lắp phù hợp với nguyên lý hoạt động. Nhiều dòng van dùng phao cần lắp thẳng đứng theo hướng dẫn của nhà sản xuất.

• Không làm biến dạng thân van khi siết kết nối.

• Kiểm tra gioăng và ren/mặt bích trước khi lắp.

• Đảm bảo khu vực xả an toàn, nhất là với nước nóng và hơi.

• Kiểm tra rò rỉ sau khi đưa hệ thống vào vận hành.

• Kiểm tra định kỳ tình trạng van.

Checklist trước khi mua:

• ☐ Môi chất

• ☐ DN

• ☐ Áp suất

• ☐ Nhiệt độ

• ☐ Vật liệu

• ☐ Kiểu kết nối

• ☐ Tiêu chuẩn

• ☐ Vị trí lắp đặt

• ☐ Điều kiện môi trường

Câu hỏi thường gặp về van xả hơi tự động

1. Van xả hơii tự động là gì?
Van xả hơii tự động là thiết bị giúp tự động loại bỏ khí/hơi tích tụ trong hệ thống đường ống theo cơ chế hoạt động của từng loại van, từ đó hỗ trợ hệ thống vận hành ổn định.

2. Van xả hơii tự động có cần người vận hành không?
Thông thường van được thiết kế để tự thực hiện quá trình xả, nhưng vẫn cần kiểm tra và bảo trì định kỳ để đảm bảo khả năng hoạt động.

3. Van xả hơii tự động lắp ở đâu?
Nên xem xét các vị trí khí/hơi có xu hướng tích tụ, đặc biệt là các điểm cao của hệ thống. Vị trí chính xác phụ thuộc thiết kế đường ống và loại van.

4. Chọn van xả hơii tự động theo tiêu chí nào?
Nên căn cứ vào môi chất, DN, áp suất, nhiệt độ, vật liệu, kiểu kết nối và điều kiện lắp đặt.

5. Van xả hơii tự động có dùng cho hệ thống hơi nóng không?
Có những dòng được thiết kế cho hệ thống nhiệt/hơi, nhưng phải kiểm tra rõ nhiệt độ, áp suất và khả năng tương thích của sản phẩm trước khi sử dụng.

Van xả hơii tự động Giải pháp kiểm soát khí trong đường ống

Khí và hơi tích tụ là vấn đề âm thầm nhưng có thể làm giảm lưu lượng, gây dao động áp suất và ảnh hưởng hiệu suất cả hệ thống. Van xả hơii tự động giải quyết vấn đề này bằng cách tự loại bỏ khí ở những vị trí cần thiết mà không phải thao tác thủ công thường xuyên.

Để chọn đúng van, hãy dựa trên môi chất, áp suất, nhiệt độ, DN và kiểu kết nối, thay vì chỉ so sánh giá. Sau khi chọn, đừng quên lắp đúng vị trí, kiểm tra rò rỉ và bảo trì định kỳ để van hoạt động bền và ổn định.

Bạn cần tư vấn? Nếu bạn đang chọn van xả hơii tự động cho hệ thống nước, HVAC hoặc đường ống công nghiệp, hãy cung cấp DN, môi chất, áp suất và nhiệt độ làm việc để được tư vấn loại van phù hợp.
