Van đồng 34 là gì? Thông số kỹ thuật và ứng dụng thực tế

Trong các hệ thống cấp nước dân dụng, công trình nhà ở, tưới tiêu và một số hệ thống công nghiệp quy mô nhỏ, van nước đồng 34 là một kích thước van khá phổ biến. Với ưu điểm nhỏ gọn, dễ lắp đặt, khả năng chống ăn mòn tốt và giá thành hợp lý, van nước đồng 34 được sử dụng để đóng mở, điều tiết hoặc kiểm soát dòng chảy tùy theo từng chủng loại van.

Tuy nhiên, nhiều người vẫn nhầm lẫn giữa phi 34, DN25 và 1 inch hoặc cho rằng đây là ba kích thước hoàn toàn khác nhau. Việc hiểu đúng quy cách sẽ giúp lựa chọn van phù hợp với đường ống, tránh tình trạng lắp sai ren, rò rỉ hoặc ảnh hưởng đến lưu lượng của hệ thống.

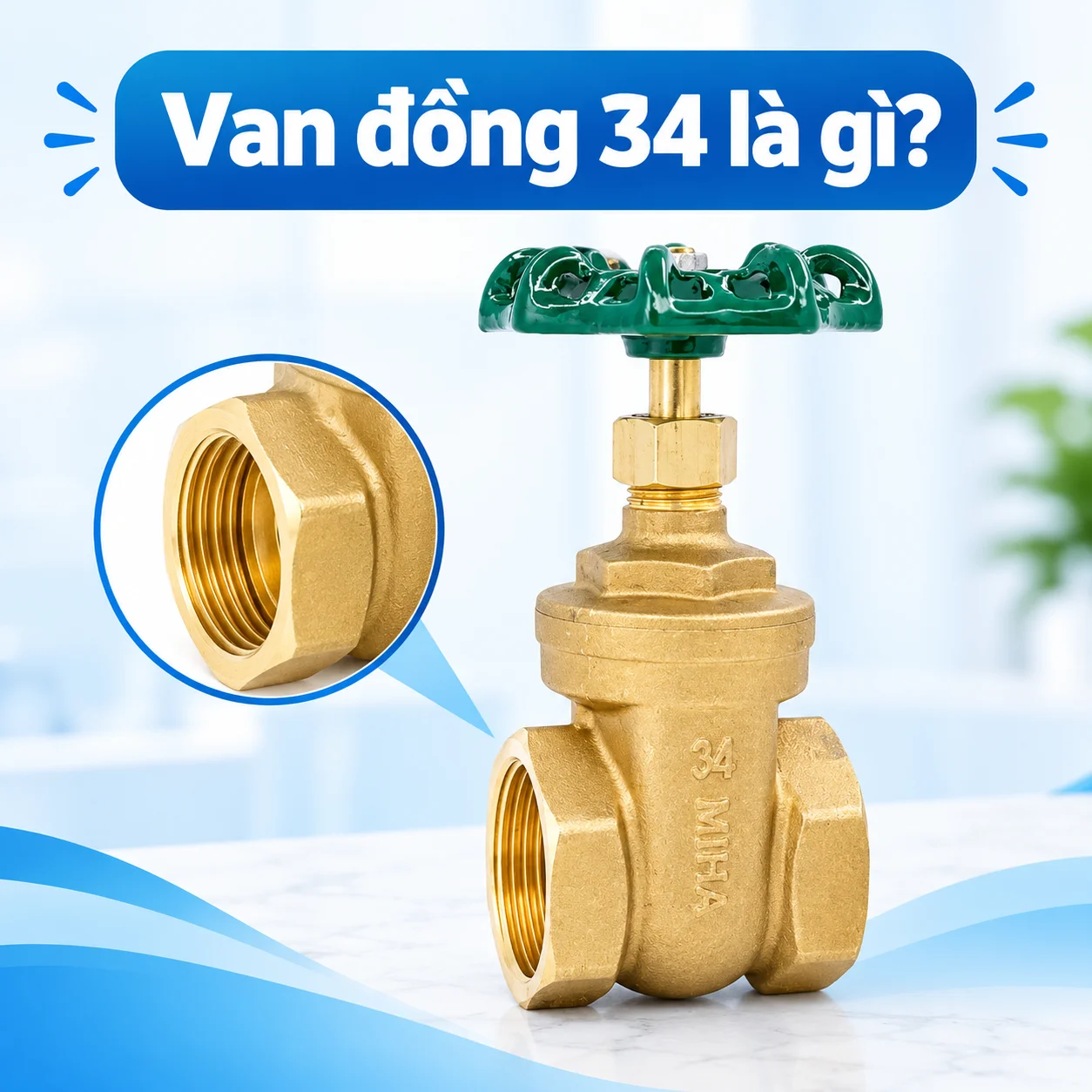

Van đồng 34 là gì?

Van đồng 34 là cách gọi phổ biến tại Việt Nam dành cho các loại van có thân được chế tạo chủ yếu từ đồng thau hoặc hợp kim đồng, có kích thước kết nối phù hợp với đường ống phi 34 mm. Trong nhiều trường hợp, kích thước này tương ứng với DN25 hoặc 1 inch.

Cần lưu ý rằng con số 34 thường dùng để chỉ đường kính ngoài của đường ống trong cách gọi dân dụng, chứ không phải một cấp DN riêng. Khi tra cứu catalogue hoặc mua vật tư, người dùng thường gặp ký hiệu DN25 – 1" thay vì DN34.

Van nước đồng 34 không phải chỉ là một loại van duy nhất. Tùy mục đích sử dụng, kích thước này có thể xuất hiện dưới nhiều dạng như:

• Van bi đồng 34.

• Van cửa đồng 34.

• Van một chiều đồng 34.

• Van lọc Y đồng 34.

• Van góc đồng 34.

• Một số loại van chuyên dụng khác có đầu nối ren tương ứng.

Chức năng cụ thể của van phụ thuộc vào cấu tạo. Chẳng hạn, van bi chủ yếu dùng để đóng mở nhanh; van cửa phù hợp với nhiệm vụ đóng/mở; trong khi van một chiều có nhiệm vụ ngăn dòng chảy ngược.

Cấu tạo cơ bản của van đồng 34

Mặc dù mỗi chủng loại có thiết kế khác nhau, một van nước đồng 34 dạng ren thông thường có thể gồm các bộ phận chính sau:

1. Thân van

Thân thường được chế tạo từ đồng thau, có nhiệm vụ bao bọc và bảo vệ các bộ phận bên trong đồng thời chịu áp lực của dòng lưu chất.

Đồng thau có ưu điểm dễ gia công, trọng lượng tương đối nhẹ và có khả năng chống ăn mòn tốt trong nhiều hệ thống nước dân dụng.

2. Bộ phận đóng mở

Tùy loại van, bộ phận này có thể là:

• Bi van đối với van bi.

• Cánh van đối với van cửa.

• Đĩa van đối với van một chiều.

• Lưới lọc đối với van lọc.

Đây là bộ phận trực tiếp tác động đến dòng chảy.

3. Trục và bộ phận điều khiển

Với van vận hành bằng tay, trục van truyền chuyển động từ tay gạt hoặc tay quay đến bộ phận đóng mở. Một số van bi sử dụng tay gạt giúp thao tác nhanh, trong khi van cửa thường sử dụng tay quay.

4. Gioăng làm kín

Gioăng có nhiệm vụ hạn chế rò rỉ tại các vị trí ghép nối và trục van. Vật liệu gioăng có thể khác nhau tùy thiết kế, môi trường làm việc và nhiệt độ sử dụng.

Thông số kỹ thuật của van đồng 34

Thông số thực tế không hoàn toàn giống nhau giữa các nhà sản xuất và từng loại van. Vì vậy, người dùng nên kiểm tra catalogue của đúng model trước khi lắp đặt.

Một số dòng van cửa đồng DN25 trên thị trường được công bố mức áp lực khoảng 0–10 bar và nhiệt độ 0–90°C; trong khi những model khác có thể đạt PN16 hoặc nhiệt độ cao hơn. Vì vậy không nên áp dụng một mức áp suất hoặc nhiệt độ cố định cho tất cả van nước đồng 34.

Đối với van một chiều đồng DN25, một số sản phẩm có mức áp lực làm việc 10–20 bar và nhiệt độ tối đa thay đổi theo cấu tạo, cho thấy thông số kỹ thuật phụ thuộc đáng kể vào từng model.

Van đồng 34 có những loại nào?

Van bi đồng 34

Van bi sử dụng một viên bi có lỗ xuyên tâm để đóng hoặc mở dòng chảy. Khi xoay tay gạt khoảng 90°, người dùng có thể chuyển nhanh giữa trạng thái đóng và mở.

Loại van này phù hợp với hệ thống cần thao tác thường xuyên, kích thước nhỏ gọn và yêu cầu đóng mở nhanh.

Van cửa đồng 34

Van cửa sử dụng cánh van chuyển động lên xuống để đóng hoặc mở dòng lưu chất. Khi mở hoàn toàn, dòng chảy đi qua tương đối thuận lợi.

Van cửa đồng 34 thường được dùng làm van khóa trên đường ống nước dân dụng và các tuyến ống nhỏ.

Van một chiều đồng 34

Van một chiều chỉ cho phép dòng lưu chất đi theo một hướng và tự động hạn chế dòng chảy ngược khi điều kiện dòng thay đổi.

Đây là lựa chọn phổ biến tại đường ống máy bơm, hệ thống cấp nước và một số vị trí cần bảo vệ thiết bị khỏi hiện tượng chảy ngược.

Van lọc Y đồng 34

Van lọc Y có bộ phận lưới lọc nhằm giữ lại một phần cặn bẩn trước khi dòng nước đi vào thiết bị phía sau. Loại này có thể được sử dụng để bảo vệ van, bơm, đồng hồ hoặc các thiết bị có yêu cầu về độ sạch của lưu chất.

Ưu điểm của van đồng 34

Kích thước nhỏ gọn: Với quy cách DN25 – 1 inch, van phù hợp với nhiều tuyến ống nước có kích thước nhỏ và trung bình.

Chống ăn mòn tốt: Đồng thau có khả năng chống oxy hóa và ăn mòn tốt trong nhiều điều kiện sử dụng nước thông thường.

Dễ lắp đặt: Phần lớn van nước đồng 34 sử dụng kết nối ren, giúp quá trình tháo lắp tương đối đơn giản và không cần thiết bị hàn chuyên dụng.

Trọng lượng nhẹ: So với nhiều loại van gang hoặc van thép cùng kích thước, van đồng thường thuận tiện hơn khi vận chuyển và lắp đặt.

Chi phí hợp lý: Đây là một trong những lý do van đồng được sử dụng phổ biến trong hệ thống cấp nước dân dụng.

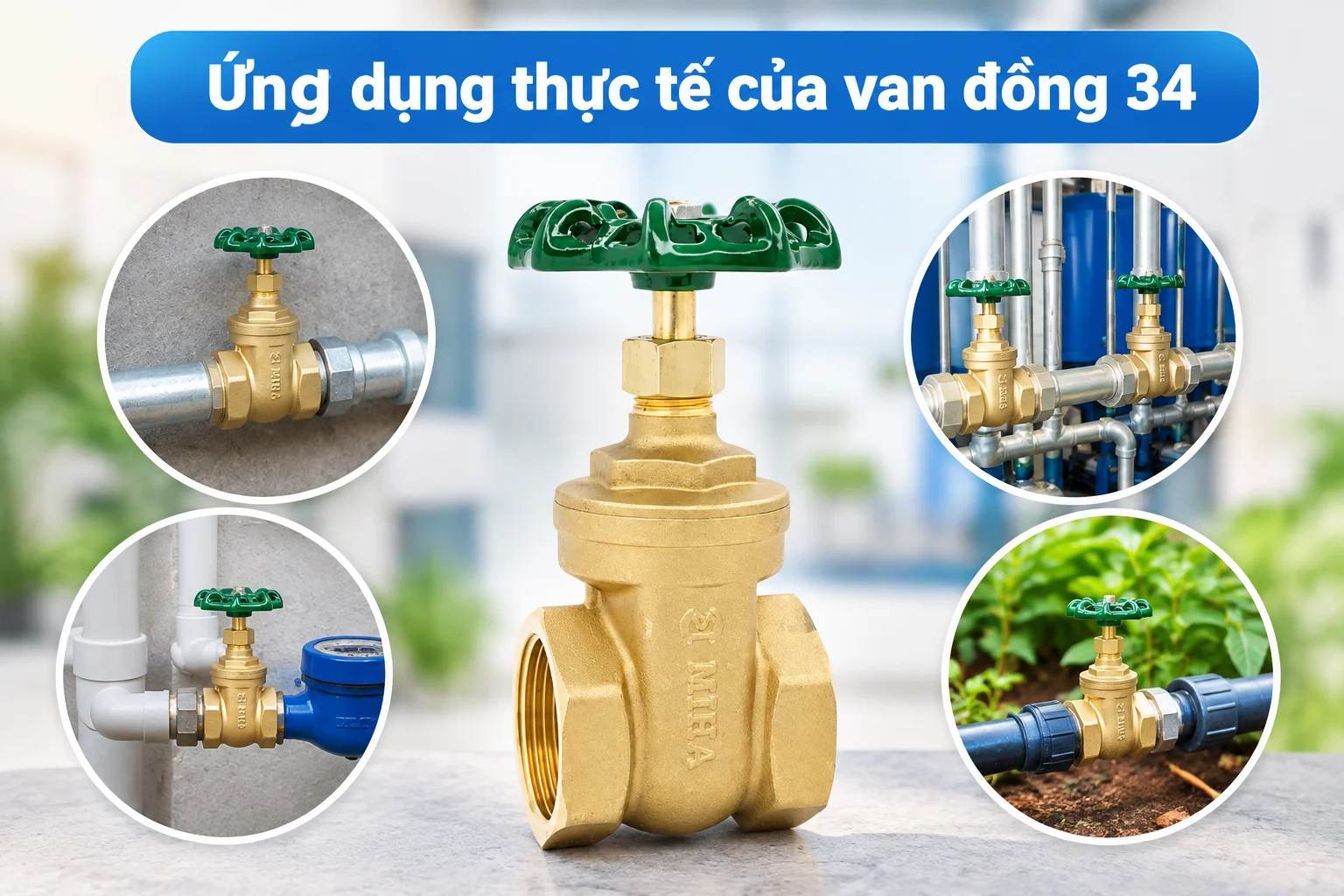

Ứng dụng thực tế của van đồng 34

1. Hệ thống cấp nước gia đình

Van nước đồng 34 có thể được lắp trên đường ống cấp nước chính hoặc các nhánh cấp nước trong nhà. Tùy chủng loại, van có thể dùng để khóa một khu vực, điều khiển dòng nước hoặc ngăn dòng chảy ngược.

2. Hệ thống máy bơm

Van một chiều đồng 34 thường được sử dụng ở các vị trí liên quan đến máy bơm nhằm hạn chế nước chảy ngược về phía bơm khi bơm ngừng hoạt động. Điều này góp phần giúp hệ thống duy trì trạng thái vận hành ổn định.

3. Hệ thống tưới tiêu

Trong hệ thống tưới cho vườn cây, nhà kính hoặc khu dân cư, van nước đồng 34 có thể được bố trí tại các nhánh đường ống để đóng mở hoặc phân chia khu vực cấp nước.

4. Hệ thống HVAC và công nghiệp nhẹ

Một số dòng van đồng DN25 được ứng dụng trong hệ thống HVAC, khí nén hoặc các hệ thống công nghiệp quy mô nhỏ, miễn là áp suất, nhiệt độ và tính chất môi chất nằm trong giới hạn mà nhà sản xuất công bố.

5. Hệ thống PCCC và cấp nước kỹ thuật

Van kích thước DN25 cũng xuất hiện trong các hệ thống đường ống kỹ thuật và thiết bị đào tạo, bảo trì, cấp nước. Tuy nhiên, đối với hệ thống PCCC thực tế, cần lựa chọn sản phẩm đáp ứng đúng yêu cầu thiết kế và tiêu chuẩn áp dụng của công trình, thay vì chỉ dựa vào kích thước van.

Cách lựa chọn van đồng 34 phù hợp

Không nên chỉ dựa vào tên gọi “van nước đồng 34” khi mua sản phẩm. Trước tiên cần xác định rõ:

Thứ nhất, xác định loại van.
Bạn cần van bi, van cửa, van một chiều hay van lọc? Mỗi loại có chức năng khác nhau.

Thứ hai, kiểm tra kích thước kết nối.
Đường ống được gọi là phi 34 không có nghĩa mọi loại van ghi DN25 đều chắc chắn lắp được. Cần kiểm tra kiểu ren, bước ren và tiêu chuẩn kết nối.

Thứ ba, kiểm tra áp suất.
Nếu hệ thống có bơm tăng áp hoặc áp suất cao, cần chọn van có cấp áp lực phù hợp, chẳng hạn PN10 hoặc PN16 tùy thiết kế và catalogue sản phẩm.

Thứ tư, kiểm tra nhiệt độ.
Không nên sử dụng van vượt quá nhiệt độ làm việc mà nhà sản xuất quy định. Đặc biệt với hệ thống nước nóng hoặc môi chất nhiệt độ cao, cần xem xét cả vật liệu gioăng và các chi tiết làm kín.

Thứ năm, xác định môi chất.
Van nước đồng 34 thông thường phù hợp với nhiều ứng dụng nước, nhưng không nên mặc định rằng mọi loại van đồng đều dùng được cho hóa chất, dầu, khí hoặc môi chất đặc biệt.

Một số lưu ý khi lắp đặt và sử dụng

Khi lắp van nước đồng 34, nên vệ sinh đường ống trước để loại bỏ cát, bụi và mạt kim loại có thể gây ảnh hưởng đến bề mặt làm kín.

Không nên dùng lực quá lớn khi siết ren vì có thể làm hỏng ren hoặc gây biến dạng thân van. Với kết nối ren, nên sử dụng vật liệu làm kín phù hợp và thực hiện đúng chiều dòng chảy được ký hiệu trên thân đối với những loại van có quy định chiều lắp.

Sau khi lắp đặt, cần mở van từ từ và kiểm tra các vị trí kết nối để phát hiện rò rỉ. Đối với van một chiều, van lọc hoặc các loại van có chiều dòng bắt buộc, phải lắp đúng hướng mũi tên trên thân.

Ngoài ra, nếu van được sử dụng trong thời gian dài, nên kiểm tra định kỳ tình trạng rò rỉ, khả năng đóng mở, gioăng làm kín và cặn bẩn bên trong.

Kết luận

Van nước đồng 34 là cách gọi phổ biến của nhóm van đồng có quy cách kết nối phù hợp với đường ống phi 34 mm, thường được quy đổi sang DN25 – 1 inch trong tài liệu kỹ thuật. Đây là kích thước được sử dụng rộng rãi trong các hệ thống cấp nước dân dụng, tưới tiêu, máy bơm, HVAC và một số ứng dụng công nghiệp nhẹ.

Điểm quan trọng khi lựa chọn không chỉ nằm ở kích thước mà còn phải xét chủng loại van, kiểu ren, áp suất, nhiệt độ, vật liệu gioăng và môi chất sử dụng. Khi lựa chọn đúng model và lắp đặt đúng kỹ thuật, van nước đồng 34 có thể mang lại khả năng vận hành ổn định, độ bền tốt và thuận tiện cho việc bảo trì hệ thống.
