Van xả tay

Phân loại các dòng van xả tay phổ biến hiện nay

Trong các hệ thống đường ống cấp thoát nước, xử lý nước, PCCC, công nghiệp và dân dụng, van nước xả tay là thiết bị được sử dụng để đóng, mở hoặc điều chỉnh dòng lưu chất bằng thao tác thủ công. So với các loại van điều khiển tự động, van nước xả tay có cấu tạo tương đối đơn giản, dễ vận hành và không yêu cầu nguồn điện hay khí nén.

Tùy theo cấu tạo, nguyên lý hoạt động, kích thước đường ống và mục đích sử dụng, van nước xả tay được chia thành nhiều dòng khác nhau. Trong đó phổ biến nhất có thể kể đến van bi xả tay, van cổng xả tay, van bướm xả tay, van cầu xả tay và van kim. Mỗi loại có ưu điểm và phạm vi ứng dụng riêng.

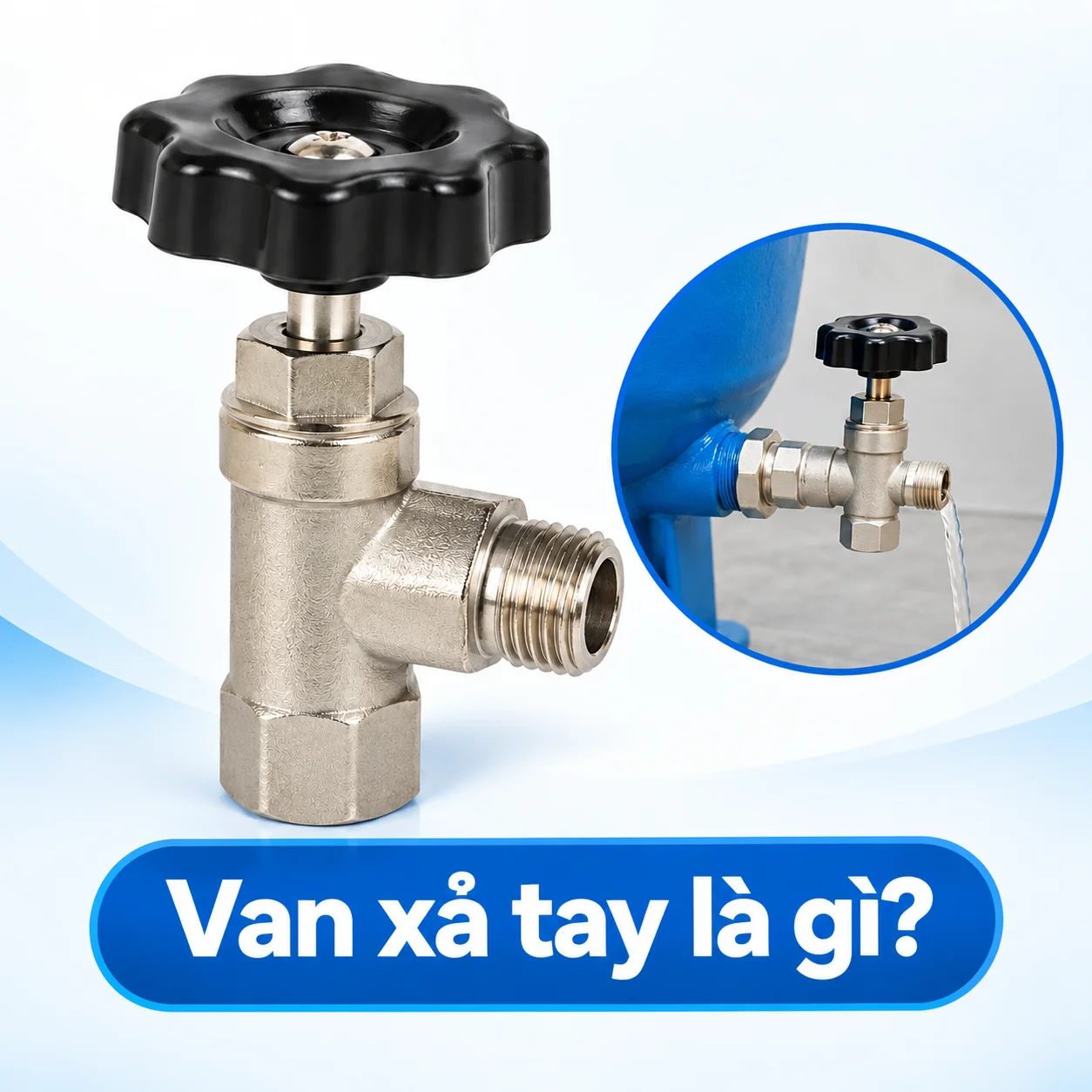

1. Van xả tay là gì?

Van xả tay là tên gọi chung cho các loại van được vận hành trực tiếp bằng sức người thông qua tay gạt, tay quay, vô lăng hoặc bộ phận điều khiển cơ khí tương ứng.

Khi người vận hành tác động vào bộ phận điều khiển, cơ cấu bên trong van sẽ thay đổi trạng thái để cho phép hoặc ngăn dòng lưu chất đi qua. Với một số loại van, người dùng còn có thể điều chỉnh mức độ mở để kiểm soát lưu lượng.

Van nước xả tay thường được sử dụng để:

• Xả nước trong đường ống hoặc bồn chứa.

• Xả khí và cặn trong một số hệ thống.

• Đóng/mở đường ống khi cần bảo trì.

• Điều tiết lưu lượng chất lỏng.

• Cô lập từng khu vực của hệ thống.

• Kiểm soát dòng chảy trong các đường ống công nghiệp.

Ưu điểm lớn của dòng van này là dễ sử dụng, dễ lắp đặt, ít phụ thuộc vào thiết bị điều khiển bên ngoài và chi phí đầu tư tương đối hợp lý.

2. Phân loại các dòng van xả tay phổ biến hiện nay

Hiện nay, van nước xả tay có khá nhiều kiểu dáng và nguyên lý hoạt động. Dưới đây là những dòng được sử dụng phổ biến trong thực tế.

2.1. Van bi xả tay Ball Valve

Van bi xả tay sử dụng một viên bi được gia công lỗ xuyên tâm làm bộ phận đóng mở chính. Viên bi được kết nối với tay gạt hoặc tay bướm. Khi xoay tay van khoảng 90 độ, viên bi sẽ thay đổi vị trí để đóng hoặc mở dòng chảy.

Đặc điểm

• Đóng mở nhanh bằng thao tác xoay 90 độ.

• Thiết kế nhỏ gọn.

• Độ kín tương đối cao.

• Có nhiều lựa chọn vật liệu như inox, đồng, gang hoặc thép.

• Có thể sử dụng cho nước, khí và một số loại chất lỏng phù hợp với vật liệu van.

Ưu điểm

Điểm nổi bật của van bi là thao tác đóng mở rất nhanh. Khi van mở hoàn toàn, cửa van có đường kính tương đối lớn nên khả năng cản trở dòng chảy thấp.

Ứng dụng

Van bi xả tay thường được dùng trong đường ống nước dân dụng, hệ thống cấp nước công nghiệp, khí nén, hệ thống xử lý nước, đường ống dầu và nhiều ứng dụng cần đóng mở nhanh.

2.2. Van cổng xả tay Gate Valve

Van cổng xả tay, còn gọi là van cửa hoặc van cổng, sử dụng một đĩa van chuyển động lên xuống để đóng hoặc mở dòng lưu chất. Người vận hành điều khiển van thông qua tay quay hoặc vô lăng.

Khi xoay tay quay, đĩa van được nâng lên hoặc hạ xuống theo phương vuông góc với dòng chảy.

Đặc điểm

Van cổng phù hợp với nhiệm vụ đóng hoặc mở hoàn toàn hơn là điều tiết lưu lượng liên tục.

Khi van mở hoàn toàn, cửa van được nâng lên khỏi đường đi của dòng chảy. Nhờ đó, tổn thất áp suất qua van tương đối thấp.

Ưu điểm

• Phù hợp với đường ống có kích thước lớn.

• Dòng chảy qua van tương đối thẳng.

• Tổn thất áp suất thấp khi mở hoàn toàn.

• Có nhiều kích thước và vật liệu để lựa chọn.

Ứng dụng

Van cổng xả tay thường xuất hiện trong hệ thống cấp thoát nước, đường ống công nghiệp, hệ thống PCCC, trạm bơm, nhà máy xử lý nước và các hệ thống cần cô lập đường ống.

3. Van bướm xả tay – Butterfly Valve

Van bướm xả tay sử dụng một đĩa van hình tròn đặt ở giữa thân van. Đĩa van được liên kết với trục và điều khiển bằng tay gạt hoặc hộp số tay quay.

Khi xoay bộ phận điều khiển, đĩa van xoay theo để mở hoặc đóng dòng lưu chất.

Đặc điểm nổi bật

So với nhiều loại van khác, van bướm có thiết kế khá gọn và trọng lượng nhẹ. Đặc biệt, loại van này rất phù hợp với đường ống có kích thước lớn.

Van bướm có thể sử dụng kiểu tay gạt đối với kích thước nhỏ hoặc kết hợp hộp số vô lăng đối với kích thước lớn.

Ưu điểm

• Kích thước nhỏ gọn.

• Trọng lượng nhẹ.

• Đóng mở tương đối nhanh.

• Tiết kiệm không gian lắp đặt.

• Phù hợp với đường ống lớn.

• Có thể dùng để điều chỉnh lưu lượng ở mức độ nhất định.

Ứng dụng

Van bướm xả tay được sử dụng phổ biến trong hệ thống cấp nước, HVAC, PCCC, xử lý nước thải, hệ thống thông gió và nhiều dây chuyền sản xuất công nghiệp.

4. Van cầu xả tay Globe Valve

Van cầu xả tay sử dụng đĩa van chuyển động lên xuống để kiểm soát dòng lưu chất. Khác với van cổng, dòng chảy bên trong van cầu thường phải đổi hướng khi đi qua thân van.

Tay quay được sử dụng để nâng hoặc hạ đĩa van, từ đó điều chỉnh mức độ mở.

Ưu điểm

Ưu điểm nổi bật của van cầu là khả năng điều tiết lưu lượng tương đối chính xác. Người vận hành có thể điều chỉnh van theo nhiều mức độ mở khác nhau thay vì chỉ đóng hoặc mở hoàn toàn.

Hạn chế

Do cấu tạo bên trong khiến dòng lưu chất phải đổi hướng, van cầu thường tạo ra tổn thất áp suất lớn hơn so với van cổng khi cùng điều kiện vận hành.

Ứng dụng

Van cầu xả tay thường được dùng trong các hệ thống cần kiểm soát lưu lượng, hơi nóng, nước nóng, dầu và các đường ống công nghiệp phù hợp với thông số kỹ thuật của van.

5. Van kim xả tay Needle Valve

Van kim có cấu tạo sử dụng một chi tiết dạng kim để điều chỉnh tiết diện dòng chảy. Bộ phận điều khiển thường là tay quay, cho phép người vận hành điều chỉnh lưu lượng với độ chính xác cao.

Đây là loại van không thiên về đóng mở nhanh mà tập trung nhiều hơn vào khả năng điều tiết dòng chảy.

Đặc điểm

• Kích thước thường nhỏ.

• Có khả năng điều chỉnh lưu lượng chính xác.

• Phù hợp với hệ thống yêu cầu kiểm soát dòng chảy.

• Thường được sử dụng trong các đường ống có lưu lượng nhỏ hoặc hệ thống điều khiển.

Ứng dụng

Van kim có thể được sử dụng trong thiết bị đo, hệ thống thủy lực, đường ống khí, hệ thống thí nghiệm và các ứng dụng công nghiệp cần điều chỉnh lưu lượng chính xác.

6. So sánh các dòng van xả tay phổ biến

Không có một loại van nào phù hợp với tất cả hệ thống. Việc lựa chọn cần dựa trên môi chất, áp suất, nhiệt độ, kích thước đường ống, kiểu kết nối và mục đích sử dụng.

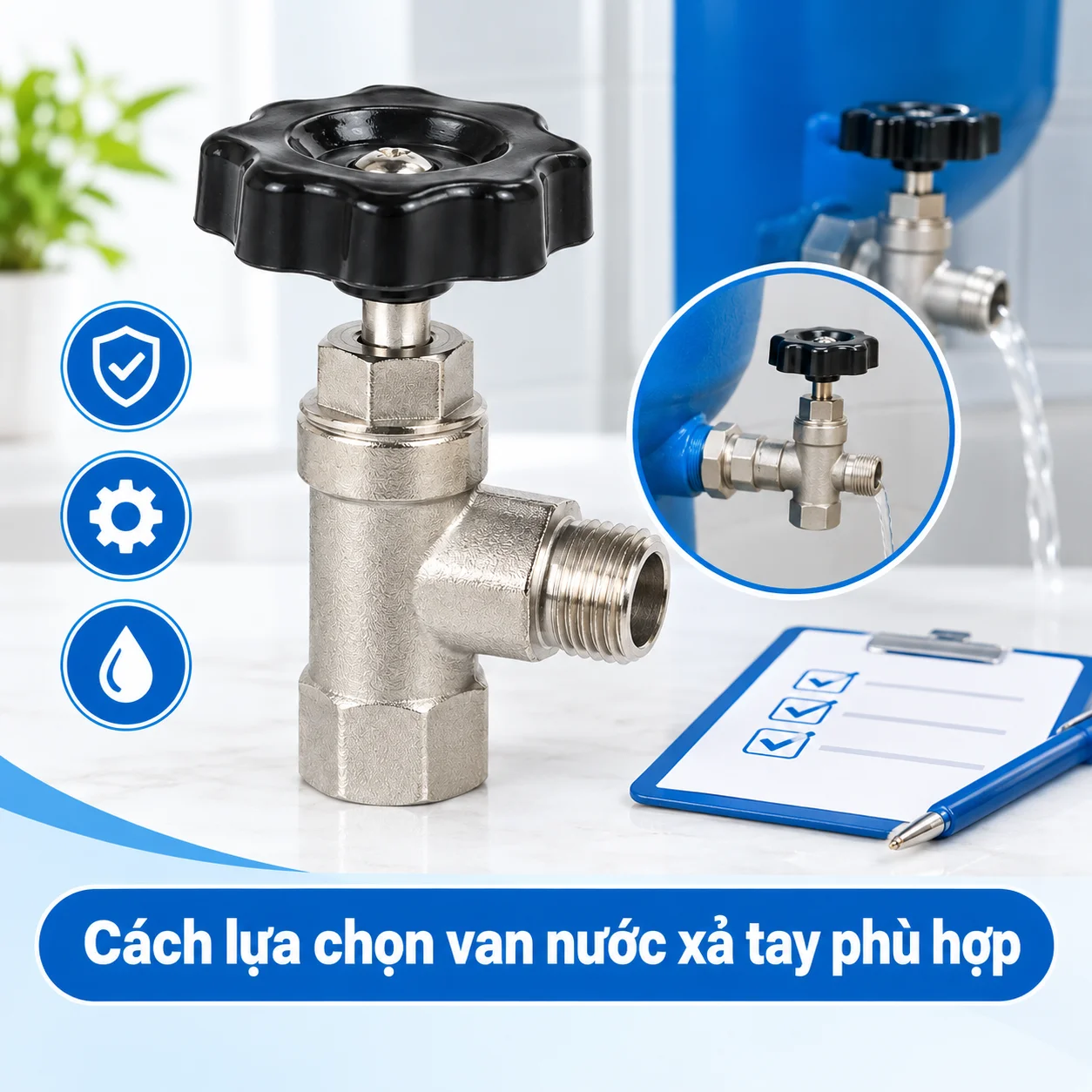

7. Cách lựa chọn van nước xả tay phù hợp

Để lựa chọn đúng loại van, trước tiên cần xác định hệ thống cần van để đóng/mở hay điều tiết dòng chảy.

Nếu cần đóng mở nhanh, van bi thường là một lựa chọn đáng cân nhắc. Nếu hệ thống có đường ống lớn và chủ yếu cần cô lập dòng chảy, van cổng hoặc van bướm có thể phù hợp hơn.

Trong trường hợp cần điều chỉnh lưu lượng thường xuyên, van cầu hoặc van kim có thể đáp ứng tốt hơn tùy quy mô và đặc tính hệ thống.

Ngoài ra, cần kiểm tra các thông số:

• Kích thước danh nghĩa: DN15, DN20, DN25, DN50, DN100...

• Áp suất làm việc: PN10, PN16 hoặc các cấp áp suất tương ứng.

• Nhiệt độ môi chất.

• Vật liệu thân van: đồng, inox, gang, thép...

• Vật liệu gioăng làm kín.

• Kiểu kết nối: ren, mặt bích, wafer, lug...

• Loại môi chất: nước, khí, hơi, dầu hoặc hóa chất.

Việc chọn van theo đúng thông số kỹ thuật giúp thiết bị hoạt động ổn định và hạn chế tình trạng rò rỉ, kẹt van hoặc hư hỏng trong quá trình vận hành.

8. Những lỗi thường gặp khi sử dụng van nước xả tay

Trong quá trình lắp đặt và vận hành, một số lỗi có thể ảnh hưởng trực tiếp đến tuổi thọ của van.

Lắp sai chiều hoặc sai vị trí: Một số loại van có yêu cầu cụ thể về chiều dòng chảy, đặc biệt là van cầu và các loại van chuyên dụng.

Chọn sai vật liệu: Môi chất có tính ăn mòn nhưng lại sử dụng van không phù hợp có thể khiến thân van hoặc bộ phận làm kín nhanh xuống cấp.

Dùng van để điều tiết không đúng mục đích: Không phải loại van nào cũng thích hợp để điều chỉnh lưu lượng liên tục. Chẳng hạn, van cổng thường được thiết kế chủ yếu cho trạng thái đóng/mở.

Siết hoặc vận hành quá mạnh: Dùng lực quá lớn khi đóng mở có thể làm hư tay van, trục van hoặc bộ phận làm kín.

Không kiểm tra định kỳ: Van hoạt động lâu ngày có thể xuất hiện tình trạng rò rỉ, kẹt tay quay hoặc gioăng bị lão hóa.

9. Kết luận

Phân loại các dòng van nước xả tay phổ biến hiện nay cho thấy mỗi loại van được thiết kế để đáp ứng một nhu cầu vận hành khác nhau. Van bi nổi bật ở khả năng đóng mở nhanh; van cổng phù hợp với nhiệm vụ đóng mở đường ống; van bướm có thiết kế gọn và thích hợp cho đường kính lớn; van cầu hỗ trợ điều tiết lưu lượng; trong khi van kim phù hợp với những ứng dụng cần kiểm soát dòng chảy chính xác.

Khi lựa chọn van nước xả tay, không nên chỉ dựa vào kích thước hoặc giá thành. Người dùng cần xem xét đồng thời môi chất, áp suất, nhiệt độ, kích thước đường ống, vật liệu và mục đích sử dụng. Lựa chọn đúng loại van ngay từ đầu sẽ giúp hệ thống vận hành ổn định, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.
