Van an toàn thủy lực là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Trong các hệ thống thủy lực, áp suất làm việc có thể thay đổi liên tục do tải trọng, tốc độ dòng chảy hoặc sự đóng mở của các cơ cấu chấp hành. Nếu áp suất tăng vượt quá giới hạn cho phép, đường ống, bơm, xi lanh và các thiết bị thủy lực có thể bị hư hỏng. Van an toàn thủy lực được sử dụng để kiểm soát và bảo vệ hệ thống trước tình trạng quá áp.

Vậy van an toàn thủy lực là gì, cấu tạo gồm những bộ phận nào và thiết bị này hoạt động ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

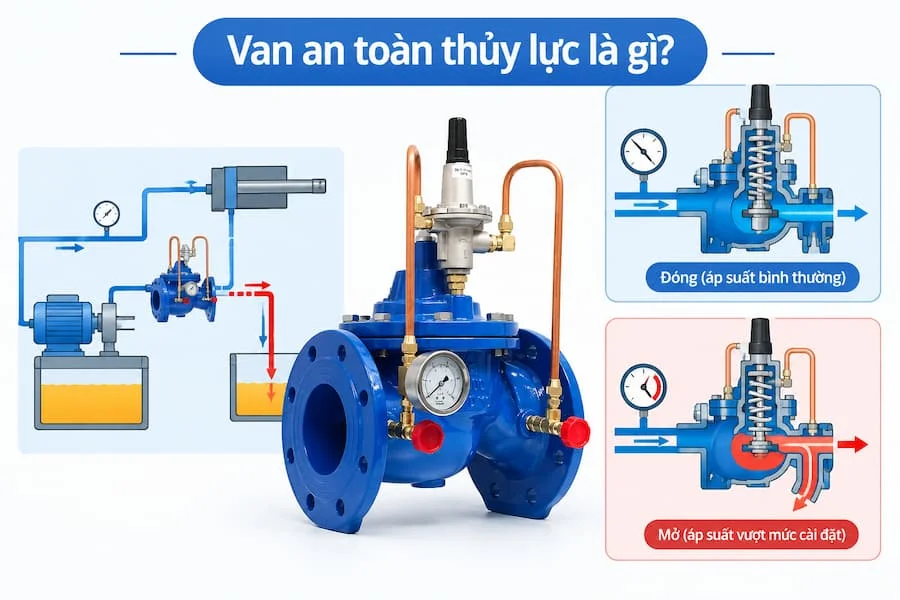

Van an toàn thủy lực là gì?

Van an toàn thủy lực là thiết bị được lắp đặt trong hệ thống thủy lực nhằm bảo vệ hệ thống khỏi áp suất vượt quá mức cài đặt. Khi áp suất chất lỏng tăng đến giá trị định trước, van sẽ mở để xả hoặc chuyển hướng một phần dòng chất lỏng, từ đó làm giảm áp suất trong hệ thống.

Khi áp suất trở lại mức an toàn, van sẽ đóng lại và đưa hệ thống về trạng thái làm việc bình thường.

Về nguyên lý, van thường sử dụng sự cân bằng giữa áp lực của dầu thủy lực và lực đàn hồi của lò xo. Khi áp suất chưa vượt mức cài đặt, lực lò xo giữ bộ phận đóng kín tại vị trí đóng. Khi áp suất tăng đủ lớn, lực tác động từ chất lỏng thắng lực lò xo, làm van mở.

Trong thực tế, van an toàn thủy lực thường được gọi hoặc sử dụng với chức năng tương tự van tràn thủy lực (hydraulic relief valve). Tuy nhiên, tên gọi và cấu hình cụ thể có thể thay đổi tùy theo nhà sản xuất, thiết kế và mục đích sử dụng.

Cấu tạo chính của van an toàn thủy lực là gì

Một van an toàn thủy lực cơ bản thường gồm nhiều bộ phận phối hợp với nhau để kiểm soát áp suất.

1. Thân van

Thân van là bộ phận bên ngoài có nhiệm vụ chứa các cơ cấu bên trong và tạo thành đường dẫn cho dầu thủy lực.

Thân van thường được chế tạo từ các vật liệu có độ bền cơ học cao như thép, gang hoặc hợp kim phù hợp với áp suất và môi trường làm việc. Trên thân van thường có các cổng kết nối với đường ống hoặc hệ thống thủy lực.

2. Ty van, piston hoặc đĩa van

Đây là bộ phận trực tiếp thực hiện quá trình đóng và mở dòng chảy.

Tùy thiết kế, van có thể sử dụng piston, ty van hoặc đĩa van. Khi áp suất chưa đạt đến giá trị cài đặt, bộ phận này được giữ ở trạng thái đóng. Khi áp suất tăng vượt mức cho phép, nó dịch chuyển để tạo đường thoát cho chất lỏng.

3. Lò xo

Lò xo tạo ra lực đàn hồi để giữ van ở trạng thái đóng trong điều kiện áp suất bình thường.

Độ cứng và lực nén của lò xo có ảnh hưởng trực tiếp đến áp suất mở van. Đây cũng là lý do nhiều loại van an toàn thủy lực có cơ cấu điều chỉnh để thay đổi lực nén của lò xo.

4. Núm hoặc vít điều chỉnh

Bộ phận điều chỉnh cho phép thay đổi áp suất cài đặt của van.

Khi siết vít điều chỉnh, lực nén lò xo thường tăng lên, từ đó làm tăng mức áp suất cần thiết để van mở. Ngược lại, khi nới lỏng, lực nén giảm và áp suất cài đặt có thể giảm.

Việc điều chỉnh cần dựa trên thông số thiết kế của hệ thống và giới hạn cho phép của van, không nên tự ý cài đặt vượt mức áp suất làm việc an toàn.

5. Van phụ và đường dẫn pilot

Ở các loại van an toàn thủy lực điều khiển gián tiếp, ngoài cơ cấu chính còn có thể có van phụ, đường dẫn pilot và các khoang điều khiển.

Thiết kế này giúp van kiểm soát dòng chất lỏng ổn định hơn, đặc biệt trong những hệ thống có lưu lượng lớn hoặc áp suất cao.

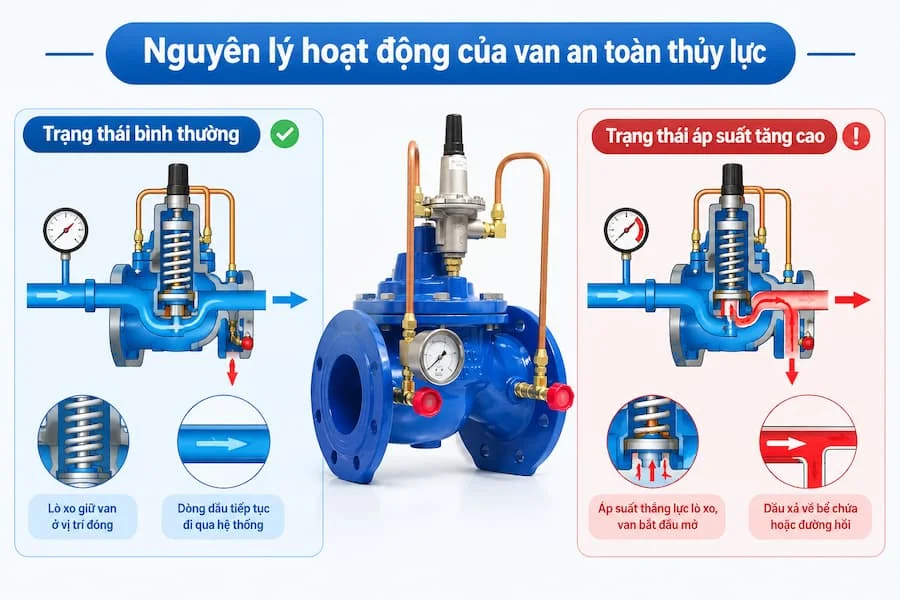

Nguyên lý hoạt động của van an toàn thủy lực

Nguyên lý hoạt động của van có thể hiểu qua hai trạng thái chính: đóng ở điều kiện bình thường và mở khi quá áp.

Trạng thái bình thường

Khi hệ thống hoạt động trong phạm vi áp suất cho phép, áp lực của dầu tác động lên bộ phận đóng van chưa đủ để thắng lực của lò xo.

Lò xo giữ piston hoặc đĩa van ở vị trí đóng. Dòng dầu tiếp tục được dẫn đến các thiết bị thủy lực như xi lanh, motor thủy lực hoặc các cơ cấu chấp hành khác.

Ở trạng thái này, van không cần xả dầu hoặc chỉ có một lượng rò rỉ rất nhỏ tùy theo thiết kế.

Trạng thái áp suất tăng cao

Khi tải tăng, đường ống bị cản trở hoặc một cơ cấu trong hệ thống ngừng chuyển động nhưng bơm vẫn tiếp tục cung cấp dầu, áp suất có thể tăng nhanh.

Khi áp suất tác động lên bộ phận đóng đạt đến giá trị cài đặt, lực thủy lực đủ lớn để thắng lực giữ của lò xo.

Lúc này van bắt đầu mở.

Dầu thủy lực được dẫn qua cửa xả về bể chứa hoặc sang đường hồi phù hợp với thiết kế hệ thống. Quá trình này giúp hạn chế áp suất tiếp tục tăng lên.

Khi nguyên nhân gây quá áp được loại bỏ và áp suất giảm xuống, lực lò xo đưa bộ phận đóng trở lại vị trí ban đầu, van đóng lại và hệ thống tiếp tục hoạt động.

Các loại van an toàn thủy lực phổ biến

Trên thị trường có nhiều loại van khác nhau. Có thể phân loại dựa trên cấu tạo và phương thức điều khiển.

Van an toàn thủy lực tác động trực tiếp

Đây là loại có cấu tạo tương đối đơn giản. Áp suất của dầu tác động trực tiếp lên piston hoặc đĩa van, trong khi lò xo tạo lực đối kháng.

Ưu điểm của loại này là kết cấu gọn, phản ứng nhanh và dễ sử dụng. Tuy nhiên, đối với hệ thống có lưu lượng rất lớn, thiết kế tác động trực tiếp có thể không phải lựa chọn phù hợp trong mọi trường hợp.

Van an toàn thủy lực điều khiển gián tiếp

Van điều khiển gián tiếp sử dụng một mạch pilot để kiểm soát hoạt động của van chính.

Thiết kế này phù hợp với các hệ thống có áp suất hoặc lưu lượng lớn, bởi van có thể kiểm soát dòng chảy ổn định hơn so với một số thiết kế tác động trực tiếp.

Việc lựa chọn giữa hai loại cần dựa vào áp suất, lưu lượng, đặc tính của bơm và yêu cầu điều khiển thực tế.

Van an toàn thủy lực có tác dụng gì?

Vai trò quan trọng nhất của van là bảo vệ hệ thống trước tình trạng quá áp.

Khi được lựa chọn và cài đặt đúng, van có thể giúp hạn chế nguy cơ hư hỏng đối với:

• Bơm thủy lực.

• Xi lanh thủy lực.

• Motor thủy lực.

• Đường ống và đầu nối.

• Van điều khiển.

• Các thiết bị và cơ cấu chấp hành.

Ngoài chức năng bảo vệ, van còn giúp hệ thống hoạt động ổn định hơn trong những tình huống tải thay đổi hoặc dòng dầu bị cản trở.

Tuy nhiên, van không thể thay thế toàn bộ các thiết bị bảo vệ khác. Hệ thống thủy lực vẫn cần được thiết kế dựa trên áp suất làm việc, áp suất tối đa, lưu lượng và yêu cầu an toàn của từng ứng dụng.

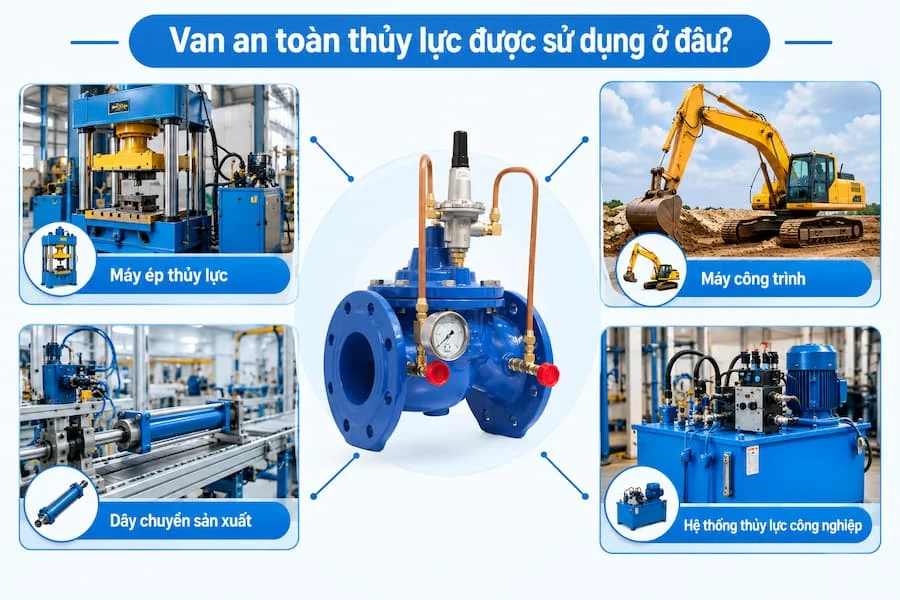

Van an toàn thủy lực được sử dụng ở đâu?

Van an toàn thủy lực xuất hiện trong nhiều hệ thống sử dụng năng lượng chất lỏng để truyền động và điều khiển.

Một số ứng dụng phổ biến gồm:

Máy ép thủy lực: Van giúp kiểm soát áp suất trong quá trình ép, hạn chế tình trạng áp suất vượt quá giới hạn thiết kế.

Máy công trình: Máy xúc, máy nâng, xe cẩu và nhiều thiết bị cơ giới sử dụng hệ thống thủy lực có thể cần các van bảo vệ áp suất phù hợp.

Dây chuyền sản xuất: Các hệ thống tự động hóa sử dụng xi lanh hoặc motor thủy lực thường cần giải pháp kiểm soát áp suất để bảo vệ thiết bị.

Hệ thống thủy lực công nghiệp: Van có thể được lắp trong các cụm nguồn thủy lực, mạch điều khiển hoặc hệ thống truyền động công nghiệp.

Những lưu ý khi lựa chọn van an toàn thủy lực

Để van hoạt động hiệu quả, không nên chỉ lựa chọn dựa vào kích thước đường ống. Một số thông số cần xem xét gồm:

• Áp suất làm việc của hệ thống.

• Áp suất cài đặt của van.

• Lưu lượng dầu thủy lực.

• Kích thước và kiểu kết nối.

• Loại dầu hoặc chất lỏng sử dụng.

• Nhiệt độ làm việc.

• Vật liệu chế tạo van.

• Kiểu tác động trực tiếp hoặc điều khiển gián tiếp.

• Yêu cầu về độ kín và độ ổn định khi xả áp.

Đặc biệt, áp suất cài đặt cần phù hợp với giới hạn chịu áp của các thiết bị trong hệ thống. Việc cài đặt quá cao có thể khiến van không bảo vệ được thiết bị khi xảy ra quá áp; trong khi cài đặt quá thấp có thể khiến van mở thường xuyên và ảnh hưởng đến hiệu suất hệ thống.

Kết luận

Van an toàn thủy lực là gì? Đây là thiết bị có nhiệm vụ kiểm soát và bảo vệ hệ thống thủy lực trước tình trạng áp suất tăng vượt quá giới hạn cho phép. Van hoạt động dựa trên sự cân bằng giữa áp lực của chất lỏng và lực giữ của lò xo hoặc cơ cấu điều khiển.

Tùy vào yêu cầu sử dụng, người dùng có thể lựa chọn van tác động trực tiếp hoặc van điều khiển gián tiếp. Khi lựa chọn, cần đặc biệt quan tâm đến áp suất cài đặt, lưu lượng, vật liệu, kiểu kết nối và điều kiện làm việc thực tế.
