Nhiệm vụ của van an toàn là gì? Vai trò trong hệ thống đường ống

Trong các hệ thống đường ống, nồi hơi, bình tích áp, máy nén khí hay thiết bị công nghiệp có áp suất, việc kiểm soát áp suất luôn là yêu cầu quan trọng để đảm bảo an toàn vận hành. Khi áp suất vượt quá giới hạn cho phép, thiết bị có thể bị biến dạng, rò rỉ, hư hỏng hoặc thậm chí xảy ra sự cố nghiêm trọng.

Van an toàn được sử dụng như một thiết bị bảo vệ nhằm kiểm soát tình trạng quá áp. Nhiệm vụ chính của van là tự động mở để xả môi chất khi áp suất trong hệ thống đạt hoặc vượt mức áp suất cài đặt, sau đó đóng lại khi áp suất giảm về mức phù hợp.

Vậy cụ thể nhiệm vụ của van an toàn là gì, van đóng vai trò như thế nào trong hệ thống đường ống và vì sao đây là thiết bị không thể thiếu trong nhiều hệ thống áp lực? Hãy cùng tìm hiểu chi tiết dưới đây.

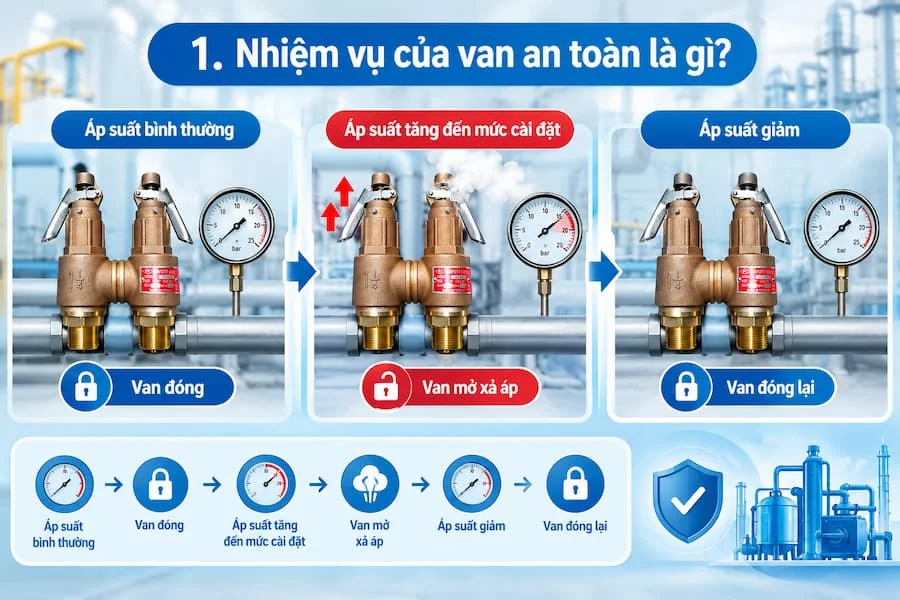

1. Nhiệm vụ của van an toàn là gì?

Nhiệm vụ quan trọng nhất của van an toàn là bảo vệ hệ thống khỏi tình trạng quá áp.

Trong điều kiện vận hành bình thường, van an toàn thường ở trạng thái đóng. Khi áp suất trong đường ống hoặc thiết bị tăng lên đến mức áp suất cài đặt, lực tác động lên bộ phận đóng của van đủ lớn để thắng lực lò xo hoặc cơ cấu giữ van. Khi đó, van mở và cho phép một phần môi chất được xả ra ngoài.

Quá trình này giúp làm giảm áp suất bên trong hệ thống, hạn chế nguy cơ áp suất tiếp tục tăng vượt quá giới hạn thiết kế.

Khi áp suất giảm xuống mức phù hợp, van sẽ đóng trở lại để hệ thống tiếp tục vận hành.

Có thể khái quát nhiệm vụ của van an toàn qua ba giai đoạn:

Áp suất bình thường → Van đóng → Áp suất tăng đến mức cài đặt → Van mở xả áp → Áp suất giảm → Van đóng lại.

Đây là điểm khác biệt quan trọng giữa van an toàn và các loại van được vận hành thủ công. Van an toàn có khả năng tự động phản ứng với sự thay đổi áp suất mà không cần người vận hành trực tiếp mở van.

2. Vai trò của van an toàn trong hệ thống đường ống

2.1. Bảo vệ thiết bị khỏi tình trạng quá áp

Quá áp là một trong những rủi ro phổ biến đối với hệ thống sử dụng môi chất có áp suất.

Khi áp suất vượt quá giới hạn thiết kế, thành ống, thân thiết bị, mối nối hoặc các bộ phận chịu áp lực có thể bị ảnh hưởng. Trong trường hợp nghiêm trọng, thiết bị có thể bị nứt, biến dạng hoặc phá hỏng.

Van an toàn hoạt động như một lớp bảo vệ áp suất cuối cùng, giúp giải phóng áp suất dư khi hệ thống đạt đến giới hạn đã được thiết lập.

Các thiết bị thường được trang bị van an toàn có thể kể đến như:

• Nồi hơi, lò hơi.

• Bình tích áp.

• Bình chứa khí.

• Máy nén khí.

• Đường ống hơi.

• Hệ thống khí nén.

• Thiết bị công nghiệp chịu áp.

• Một số hệ thống chất lỏng có nguy cơ tăng áp.

Việc lựa chọn đúng van và cài đặt áp suất phù hợp giúp hạn chế rủi ro đối với các thiết bị này.

3. Đảm bảo an toàn cho người vận hành

Một nhiệm vụ quan trọng khác của van an toàn là hạn chế nguy cơ mất an toàn do áp suất vượt giới hạn.

Trong hệ thống công nghiệp, áp suất cao thường đi kèm với năng lượng lớn. Nếu thiết bị chịu áp bị phá hỏng, môi chất có thể thoát ra với tốc độ cao và gây nguy hiểm cho người ở khu vực xung quanh.

Đặc biệt, đối với hơi nóng, khí nén hoặc các môi chất có nhiệt độ cao, sự cố quá áp có thể gây ra nhiều hậu quả nghiêm trọng.

Van an toàn không thể thay thế toàn bộ các biện pháp bảo vệ khác, nhưng nó góp phần tạo thành một hệ thống an toàn nhiều lớp. Khi áp suất tăng bất thường, van có thể tự động xả áp theo thiết kế để giảm nguy cơ hệ thống tiếp tục tăng áp.

Vì vậy, trong nhiều hệ thống chịu áp lực, van an toàn được xem là một thiết bị bảo vệ quan trọng.

4. Duy trì áp suất trong giới hạn thiết kế

Không phải lúc nào áp suất tăng cũng xuất phát từ một nguyên nhân duy nhất. Áp suất có thể thay đổi do nhiệt độ, lưu lượng, sự cố thiết bị, van đóng đột ngột hoặc những thay đổi bất thường trong quá trình vận hành.

Ví dụ, trong một hệ thống hơi, khi nhiệt độ tăng hoặc điều kiện vận hành thay đổi, áp suất có thể tăng theo. Nếu không có biện pháp kiểm soát, áp suất có thể vượt quá giới hạn cho phép.

Van an toàn được thiết kế để phản ứng khi áp suất đạt đến giá trị cài đặt.

Điều này giúp hệ thống có thêm một cơ chế bảo vệ tự động, hạn chế tình trạng áp suất tiếp tục tăng đến mức nguy hiểm.

Tuy nhiên, cần hiểu rằng van an toàn không phải thiết bị dùng để điều chỉnh áp suất liên tục như van giảm áp. Van chỉ mở khi đạt điều kiện tác động theo thiết kế và thực hiện nhiệm vụ xả áp.

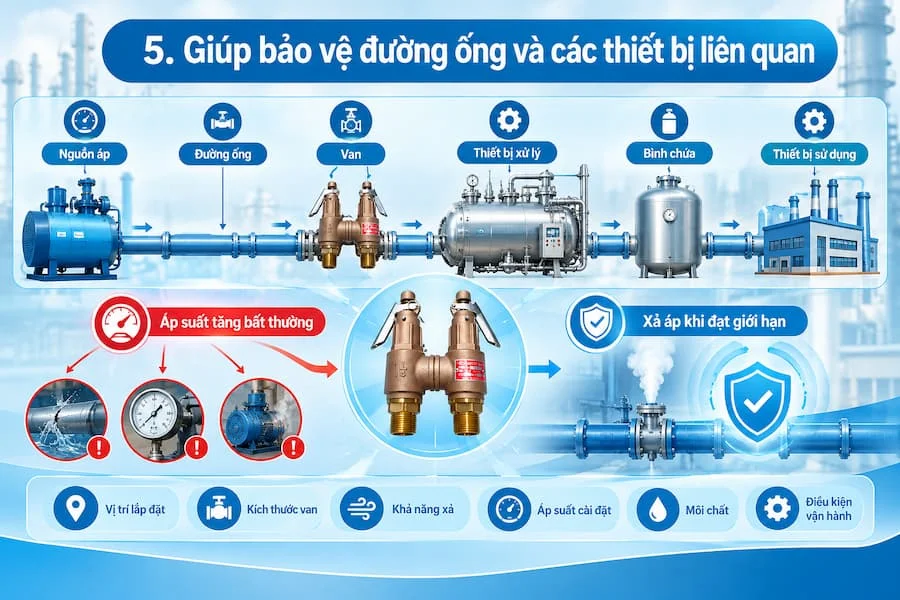

5. Giúp bảo vệ đường ống và các thiết bị liên quan

Trong một hệ thống đường ống, áp suất không chỉ ảnh hưởng đến bản thân đường ống mà còn tác động đến nhiều thiết bị được kết nối.

Một hệ thống có thể bao gồm:

Nguồn áp → đường ống → van → thiết bị xử lý → bình chứa → thiết bị sử dụng.

Nếu áp suất tăng bất thường, nhiều vị trí trong hệ thống có thể đồng thời chịu tác động.

Việc bố trí van an toàn tại vị trí phù hợp giúp tạo ra một điểm xả áp khi áp suất đạt giới hạn. Nhờ đó, van góp phần bảo vệ các thành phần quan trọng của hệ thống.

Tuy nhiên, hiệu quả bảo vệ phụ thuộc vào nhiều yếu tố như vị trí lắp đặt, kích thước van, khả năng xả, áp suất cài đặt, môi chất và điều kiện vận hành.

6. Hỗ trợ kéo dài tuổi thọ thiết bị

Việc thường xuyên vận hành thiết bị trong điều kiện áp suất vượt giới hạn có thể làm tăng mức độ hao mòn và ảnh hưởng đến tuổi thọ của các bộ phận chịu áp lực.

Khi hệ thống được bảo vệ tốt trước tình trạng quá áp, nguy cơ xảy ra các sự cố liên quan đến áp suất được hạn chế.

Điều này có thể giúp giảm:

• Chi phí sửa chữa.

• Thời gian dừng hệ thống.

• Nguy cơ hư hỏng thiết bị.

• Chi phí thay thế linh kiện.

• Rủi ro phát sinh sự cố trong quá trình vận hành.

Tuy nhiên, không nên hiểu rằng chỉ cần lắp van an toàn là thiết bị sẽ luôn hoạt động an toàn. Van cần được lựa chọn, lắp đặt, kiểm tra và bảo dưỡng đúng yêu cầu kỹ thuật.

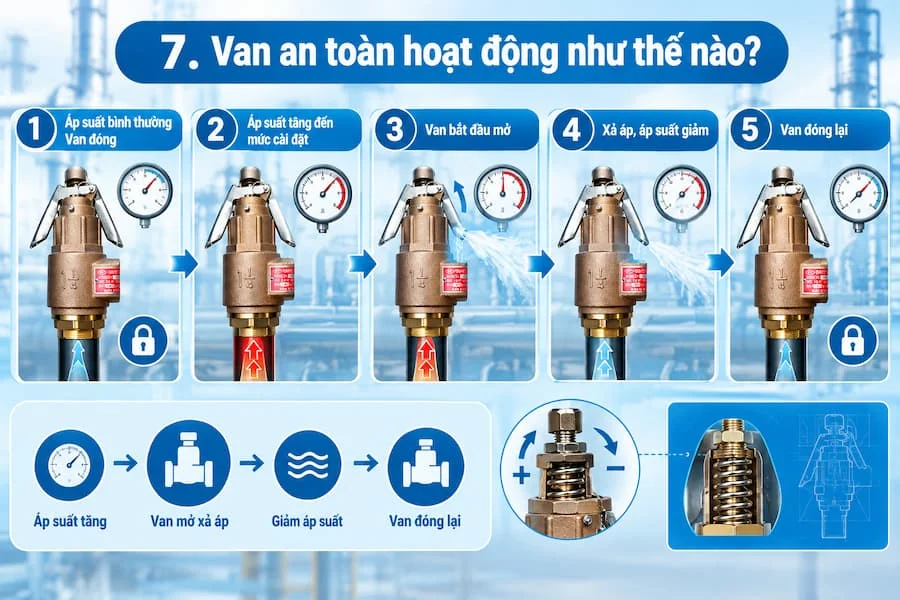

7. Van an toàn hoạt động như thế nào?

Nguyên lý hoạt động của van an toàn tương đối đơn giản nhưng đóng vai trò quan trọng.

Ở trạng thái bình thường, lực giữ van lớn hơn lực tác động của áp suất, vì vậy cửa van được giữ kín.

Khi áp suất tăng đến giá trị cài đặt, lực của môi chất tác động lên đĩa van tăng lên. Khi lực này đủ lớn, van bắt đầu mở.

Môi chất sau đó được xả qua cửa ra của van, làm giảm áp suất trong hệ thống.

Khi áp suất giảm xuống mức phù hợp, cơ cấu van tác động trở lại và đưa van về trạng thái đóng.

Đối với van an toàn dạng lò xo, lực nén của lò xo là một trong những yếu tố quyết định áp suất tác động của van. Vì vậy, việc điều chỉnh hoặc cài đặt van phải được thực hiện đúng theo thông số kỹ thuật của nhà sản xuất và yêu cầu của hệ thống.

8. Nhiệm vụ của van an toàn trong một số hệ thống phổ biến

Van an toàn trong nồi hơi

Đối với nồi hơi và lò hơi, van an toàn có nhiệm vụ bảo vệ thiết bị khi áp suất hơi tăng vượt giới hạn cho phép.

Đây là ứng dụng đặc biệt quan trọng vì nồi hơi thường làm việc với áp suất và nhiệt độ cao. Van phải được lựa chọn dựa trên áp suất cài đặt, nhiệt độ, môi chất, khả năng xả và các yêu cầu kỹ thuật liên quan.

Van an toàn trong hệ thống khí nén

Trong hệ thống khí nén, van an toàn có thể được sử dụng để bảo vệ bình chứa, đường ống hoặc thiết bị khỏi tình trạng áp suất vượt giới hạn.

Khi áp suất tăng đến mức cài đặt, van mở để xả khí và giảm áp.

Van an toàn trong bình chịu áp lực

Bình chứa khí và các thiết bị chịu áp lực cũng có thể cần cơ chế bảo vệ quá áp.

Trong trường hợp áp suất tăng bất thường, van an toàn tạo ra đường xả để hạn chế áp suất tiếp tục tăng.

9. Van an toàn khác gì van giảm áp?

Hai loại van này thường bị nhầm lẫn do đều liên quan đến áp suất, nhưng nhiệm vụ của chúng không giống nhau.

Do đó, không nên sử dụng van giảm áp để thay thế hoàn toàn cho van an toàn trong những hệ thống yêu cầu thiết bị bảo vệ quá áp.

10. Những yếu tố cần quan tâm khi lựa chọn van an toàn

Để van thực hiện đúng nhiệm vụ, việc lựa chọn sản phẩm cần dựa trên điều kiện thực tế của hệ thống thay vì chỉ nhìn vào kích thước đường ống.

Một số thông số quan trọng gồm:

Áp suất làm việc: xác định mức áp suất bình thường của hệ thống.

Áp suất cài đặt: xác định mức áp suất mà van bắt đầu thực hiện nhiệm vụ xả áp.

Nhiệt độ làm việc: đặc biệt quan trọng đối với hơi nóng và các môi chất có nhiệt độ cao.

Môi chất: nước, hơi, khí hoặc môi chất đặc biệt sẽ yêu cầu vật liệu và thiết kế van khác nhau.

Kích thước và khả năng xả: cần đảm bảo van có khả năng xả phù hợp với yêu cầu của hệ thống.

Kiểu kết nối: có thể là kết nối ren, mặt bích hoặc các kiểu kết nối khác tùy thiết kế.

Vật liệu: đồng, gang, thép, inox… được lựa chọn dựa trên áp suất, nhiệt độ và đặc tính môi chất.

Kết luận

Có thể thấy, nhiệm vụ của van an toàn không đơn thuần là xả áp mà quan trọng hơn là bảo vệ hệ thống trước tình trạng quá áp. Khi áp suất đạt đến giới hạn cài đặt, van tự động mở để giải phóng một phần môi chất, từ đó hạn chế áp suất tiếp tục tăng và góp phần bảo vệ thiết bị, đường ống cũng như người vận hành.

Van an toàn được ứng dụng trong nhiều lĩnh vực như nồi hơi, lò hơi, khí nén, bình chịu áp lực và hệ thống đường ống công nghiệp. Tuy nhiên, để van thực sự phát huy hiệu quả, cần lựa chọn đúng theo áp suất, nhiệt độ, môi chất, lưu lượng xả, kích thước và kiểu kết nối.

Đặc biệt, không nên lựa chọn van chỉ dựa trên DN hoặc giá thành. Một sản phẩm phù hợp phải đáp ứng được điều kiện làm việc thực tế và các yêu cầu kỹ thuật của hệ thống. Việc kiểm tra, bảo dưỡng và kiểm định van theo quy định áp dụng cũng là yếu tố quan trọng để duy trì khả năng bảo vệ trong suốt quá trình vận hành.
