Các loại van nước một chiều là gì? Cấu tạo và nguyên lý hoạt động chuẩn xác

Trong mọi hệ thống đường ống dẫn nước, khí hay hóa chất, việc kiểm soát hướng dòng chảy là yếu tố sống còn. Chỉ cần dòng lưu chất chảy ngược, máy bơm có thể hỏng, đường ống bị phá hoại hoặc chất lượng sản phẩm bị ảnh hưởng. Van một chiều chính là thiết bị đơn giản nhưng hiệu quả để giải quyết vấn đề này. Bài viết dưới đây giúp bạn hiểu rõ van một chiều là gì, cấu tạo ra sao, nguyên lý hoạt động thế nào và cách chọn loại van phù hợp.

Van một chiều là gì?

Van một chiều (tiếng Anh: check valve, non-return valve hoặc one-way valve) là loại van công nghiệp chỉ cho phép lưu chất đi qua theo một hướng nhất định và tự động ngăn dòng chảy ngược lại. Điểm đặc biệt là van hoạt động hoàn toàn tự động, không cần tay quay, bộ điều khiển hay nguồn điện. Van đóng hoặc mở dựa trên chính áp lực và hướng chảy của lưu chất trong đường ống.

Van một chiều có thể được chế tạo với nhiều kích thước, từ DN15 cho hệ thống dân dụng đến DN50, DN100 hay lớn hơn nữa cho công nghiệp, và phù hợp với nhiều môi trường: nước sạch, nước thải, hơi nóng, khí nén, dầu, hóa chất.

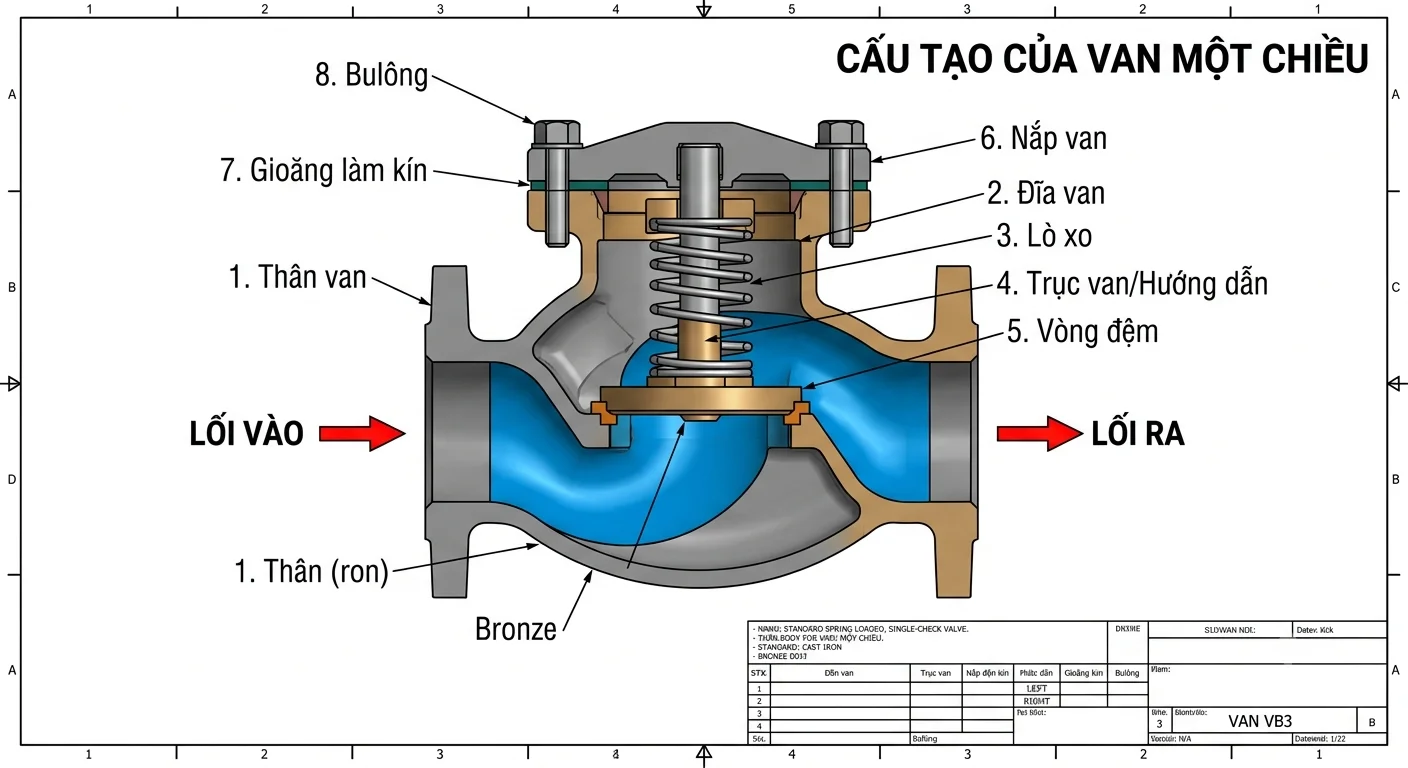

Cấu tạo của van một chiều

Tùy từng dòng sản phẩm mà cấu tạo có thể khác nhau đôi chút, nhưng một chiếc van một chiều tiêu chuẩn thường gồm các bộ phận chính sau:

• Thân van (Body): Là phần vỏ chính chứa toàn bộ chi tiết bên trong, chịu áp lực của lưu chất. Thân van thường làm từ gang, thép, inox (SUS304, SUS316), đồng hoặc nhựa (uPVC, PPH) tùy môi trường sử dụng.

• Đĩa van / cánh van (Disc): Là bộ phận chuyển động chính. Khi lưu chất chảy thuận, đĩa van được đẩy mở; khi dòng chảy dừng hoặc đảo chiều, đĩa van đóng lại và chặn dòng chảy ngược. Tùy loại van, bộ phận này có thể là cánh lật, đĩa nâng, viên bi hoặc piston.

• Ghế van (Seat): Là bề mặt tiếp xúc kín giữa đĩa van và thân van. Chất lượng ghế van quyết định độ kín khít, thường được làm từ cao su EPDM, PTFE hoặc kim loại.

• Lò xo (Spring): Có mặt ở các dòng van lò xo. Lò xo giúp đĩa van đóng nhanh và êm, đồng thời cho phép van lắp được ở nhiều vị trí khác nhau.

• Nắp van (Cover/Bonnet): Che kín phần bên trong, thuận tiện cho việc kiểm tra và bảo trì.

• Trục bản lề (Hinge pin): Chỉ có ở van lá lật, là điểm tựa để cánh van xoay mở và đóng.

• Kết nối: Van có thể nối ren (thường với kích thước nhỏ), nối mặt bích (kích thước trung bình và lớn) hoặc kiểu wafer kẹp giữa hai mặt bích.

Nguyên lý hoạt động của Các loại van nước một chiều

Nguyên lý hoạt động của van một chiều dựa trên sự chênh lệch áp suất giữa hai phía của van. Quá trình diễn ra qua hai trạng thái:

Trạng thái mở (dòng chảy thuận): Khi bơm hoạt động, áp suất phía đầu vào lớn hơn phía đầu ra. Lực của lưu chất thắng trọng lượng của đĩa van (hoặc lực nén của lò xo), đẩy đĩa van rời khỏi ghế và mở đường cho dòng chảy đi qua.

Trạng thái đóng (dòng chảy ngược): Khi bơm dừng hoặc áp suất phía sau lớn hơn phía trước, lưu chất có xu hướng chảy ngược. Lúc này áp lực ngược, kết hợp với trọng lực hoặc lực lò xo, ép đĩa van áp chặt vào ghế và đóng kín đường ống, ngăn hoàn toàn dòng chảy ngược.

Nhờ cơ chế tự động này, van một chiều vận hành liên tục mà không cần sự can thiệp của con người. Cần lưu ý rằng van chỉ mở khi áp suất đạt đến ngưỡng nhất định, gọi là áp suất mở (cracking pressure). Với van lò xo, ngưỡng này cao hơn so với van lá lật.

Các loại van một chiều phổ biến

Van một chiều lá lật (swing check valve): Cánh van xoay quanh trục bản lề, mở khi có dòng chảy và đóng theo trọng lực. Loại này có tổn thất áp suất thấp, phù hợp với đường ống lớn, nhưng nên lắp ngang hoặc đứng với dòng chảy hướng lên.

Van một chiều lò xo (spring check valve): Dùng lò xo để đóng van nhanh, giảm hiện tượng búa nước. Van lắp được ở cả đường ống ngang và đứng, rất phổ biến trong hệ thống bơm.

Van một chiều cánh bướm (wafer / dual plate): Gồm hai cánh bán nguyệt gắn lò xo, thiết kế nhỏ gọn, trọng lượng nhẹ, tiết kiệm không gian lắp đặt.

Van một chiều nâng (lift check valve): Đĩa van di chuyển lên xuống theo phương thẳng đứng, độ kín tốt, thường dùng cho hơi và đường ống áp suất cao.

Van một chiều bi: Dùng viên bi làm bộ phận đóng mở, ít bị kẹt cặn, thích hợp với nước thải và lưu chất có tạp chất.

Van một chiều chân (foot valve): Lắp ở đầu ống hút của máy bơm, kèm rọ lọc, giúp giữ nước trong ống hút và tránh bơm bị mất mồi.

Ưu điểm và hạn chế Các loại van nước một chiều

Ưu điểm:

• Hoạt động tự động, không cần nguồn năng lượng bên ngoài.

• Cấu tạo đơn giản, giá thành hợp lý, dễ lắp đặt và bảo trì.

• Bảo vệ máy bơm, máy nén và đường ống khỏi hư hỏng do dòng chảy ngược.

• Đa dạng chủng loại, vật liệu và kích thước.

Hạn chế:

• Không thể điều tiết lưu lượng hay đóng/ngắt chủ động như van bi hoặc van cổng.

• Có thể gây tổn thất áp suất nhỏ khi van mở.

• Một số loại dễ gây tiếng ồn hoặc búa nước nếu chọn sai kiểu van.

• Dễ kẹt hoặc rò rỉ nếu lưu chất có nhiều cặn bẩn mà không được bảo trì định kỳ.

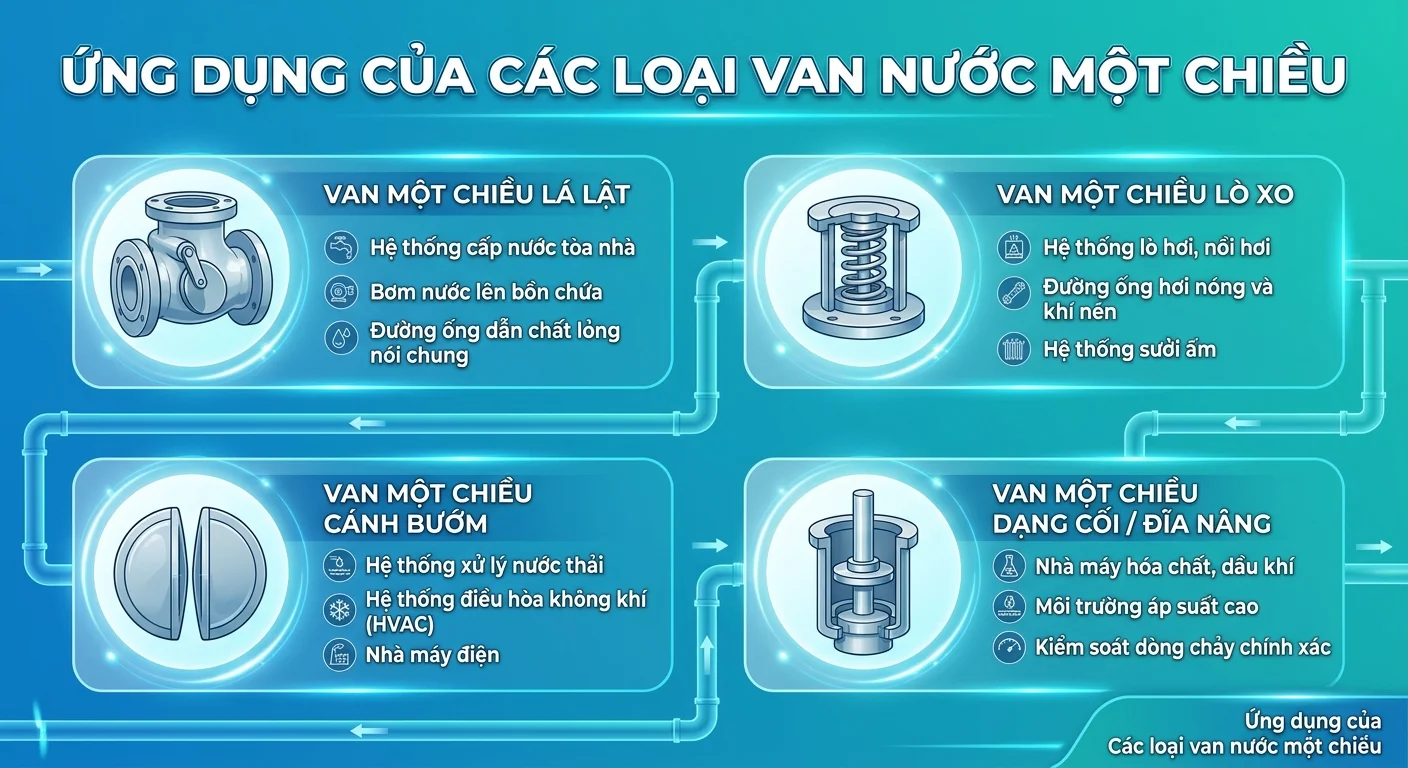

Ứng dụng của Các loại van nước một chiều

Van một chiều xuất hiện trong rất nhiều lĩnh vực:

• Cấp thoát nước dân dụng và công nghiệp: Lắp sau máy bơm để bảo vệ bơm và giữ áp lực đường ống.

• Hệ thống phòng cháy chữa cháy: Ngăn nước chảy ngược về nguồn, đảm bảo áp lực khi cần thiết.

• Xử lý nước thải: Ngăn nước thải chảy ngược gây ô nhiễm.

• Hệ thống khí nén, hơi nóng, lò hơi: Bảo vệ thiết bị khỏi áp suất ngược.

• Ngành hóa chất, thực phẩm, dầu khí: Đảm bảo lưu chất đi đúng hướng, tránh nhiễm chéo.

Lưu ý khi chọn và lắp đặt Các loại van nước một chiều

Khi lựa chọn:

• Xác định đúng kích thước (DN), áp suất làm việc (PN) và nhiệt độ của hệ thống.

• Chọn vật liệu tương thích với lưu chất: gang cho nước sạch, inox cho hóa chất và thực phẩm, nhựa cho môi trường ăn mòn.

• Chọn kiểu van theo vị trí lắp đặt và đặc tính dòng chảy: dòng ổn định dùng van lá lật; hệ thống cần đóng nhanh dùng van lò xo; nước có cặn dùng van bi.

• Ưu tiên sản phẩm có chứng nhận chất lượng và nguồn gốc rõ ràng.

Khi lắp đặt:

• Lắp đúng chiều mũi tên in trên thân van, đây là chiều dòng chảy cho phép.

• Không lắp sát ngay sau cút, co hoặc thiết bị gây xoáy dòng; nên chừa đoạn ống thẳng phía trước.

• Với van lá lật, kiểm tra hướng lắp (ngang hoặc đứng) theo đúng khuyến nghị của nhà sản xuất.

• Lắp thêm van khóa hai bên để thuận tiện khi bảo trì.

• Kiểm tra, vệ sinh định kỳ để tránh kẹt đĩa van và hỏng ghế van.

Câu hỏi thường gặp

Van một chiều có lắp ngược được không? Không. Nếu lắp ngược chiều, van sẽ chặn hoàn toàn dòng chảy thuận và hệ thống không hoạt động.

Van một chiều khác van bi, van cổng ở điểm nào? Van bi và van cổng cần tác động thủ công hoặc điều khiển để đóng mở, còn van một chiều tự động hoạt động theo hướng dòng chảy.

Khi nào nên thay van một chiều? Khi van bị rò rỉ, đóng không kín, phát ra tiếng ồn bất thường hoặc đĩa và ghế van đã mòn, biến dạng.

Kết luận

Van một chiều là thiết bị nhỏ gọn nhưng giữ vai trò quan trọng trong việc bảo vệ hệ thống đường ống. Hiểu rõ cấu tạo gồm thân van, đĩa van, ghế van, lò xo cùng nguyên lý đóng mở theo chênh lệch áp suất sẽ giúp bạn chọn đúng loại van, lắp đặt chính xác và kéo dài tuổi thọ cho toàn bộ hệ thống. Khi lựa chọn, hãy cân nhắc kỹ kích thước, vật liệu, áp suất và đặc tính lưu chất để đạt hiệu quả vận hành tối ưu.
