Van cổng DN150 là gì? Đặc điểm, cấu tạo và ứng dụng thực tế

Van cổng DN150 là thiết bị van công nghiệp được sử dụng phổ biến trong các hệ thống cấp thoát nước, đường ống nhà máy, khu công nghiệp và hệ thống phòng cháy chữa cháy (PCCC). Với kích thước danh nghĩa DN150, dòng van này phù hợp với những đường ống có yêu cầu lưu lượng tương đối lớn, cần đóng hoặc mở dòng chảy ổn định và hạn chế tổn thất áp suất khi van mở hoàn toàn.

Việc lựa chọn Valve cổng DN150 cần dựa trên nhiều yếu tố như vật liệu chế tạo, áp suất làm việc, kiểu kết nối, thiết kế ty van và điều kiện vận hành thực tế. Hiểu rõ đặc điểm, cấu tạo và ứng dụng của thiết bị sẽ giúp người dùng lựa chọn sản phẩm phù hợp, đảm bảo hiệu quả sử dụng và tiết kiệm chi phí bảo trì.

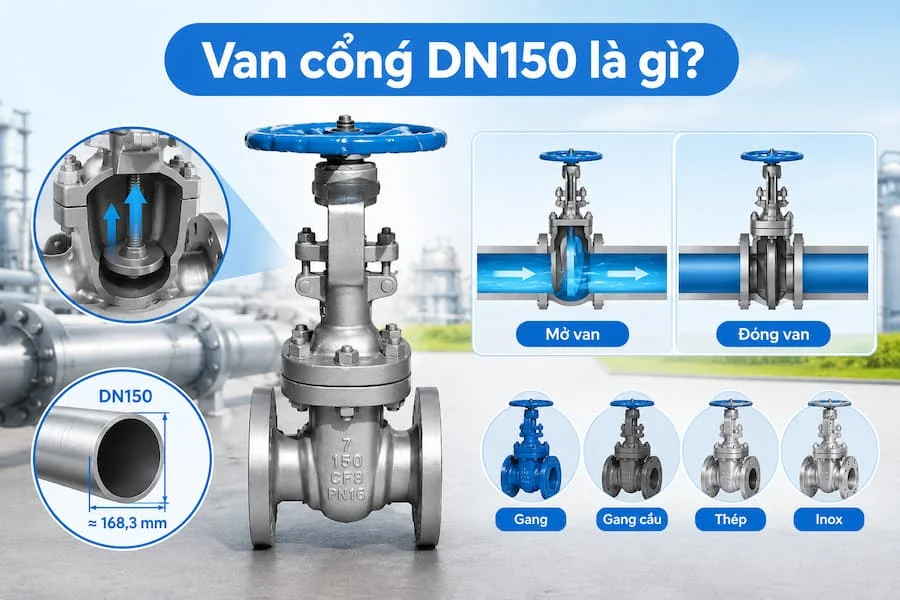

Van cổng DN150 là gì?

Van cổng DN150, còn gọi là van cửa DN150, là loại van công nghiệp sử dụng một bộ phận đóng mở dạng cánh van hoặc cửa van chuyển động lên xuống để kiểm soát dòng lưu chất trong đường ống. Khi van mở hoàn toàn, cửa van được nâng lên khỏi vùng dòng chảy chính, tạo điều kiện cho nước hoặc lưu chất đi qua với mức cản trở tương đối thấp. Khi van đóng, cửa van hạ xuống vị trí đóng để ngăn dòng lưu chất tiếp tục di chuyển.

Trong ký hiệu DN150, DN là viết tắt của Diameter Nominal, nghĩa là đường kính danh nghĩa. Đây là thông số quy ước dùng để xác định kích thước van và các thiết bị đường ống tương thích, không phải giá trị đường kính đo thực tế của cửa van.

Đối với hệ thống sử dụng ống thép theo tiêu chuẩn thông dụng, DN150 thường tương ứng với đường kính ngoài khoảng 168,3 mm, hay còn được gọi phổ biến là ống phi 168. Tuy nhiên, người dùng cần kiểm tra tiêu chuẩn đường ống, kích thước mặt bích và thông số của nhà sản xuất để đảm bảo khả năng lắp ghép chính xác.

Valve cổng DN150 thường được thiết kế với kiểu kết nối mặt bích nhằm đảm bảo độ chắc chắn và thuận tiện cho việc tháo lắp, bảo dưỡng. Tùy theo yêu cầu sử dụng, sản phẩm có thể được chế tạo từ gang, gang cầu, thép hoặc inox, với các mức áp suất và kiểu vận hành khác nhau.

Đặc điểm nổi bật của van cổng DN150

Kích thước phù hợp với đường ống lưu lượng lớn

Valve cổng DN150 thường được sử dụng tại các tuyến ống chính trong hệ thống cấp nước, trạm bơm, nhà máy và công trình hạ tầng. Kích thước danh nghĩa DN150 cho phép thiết bị đáp ứng nhu cầu vận chuyển lưu chất của nhiều hệ thống có quy mô vừa và lớn.

Tuy nhiên, khả năng đáp ứng lưu lượng không chỉ phụ thuộc vào kích thước DN mà còn liên quan đến vận tốc dòng chảy, tổn thất áp suất, đặc tính đường ống và điều kiện vận hành.

Hạn chế tổn thất áp suất khi mở hoàn toàn

Một ưu điểm của van cổng là khi cửa van được nâng hoàn toàn, vùng dòng chảy có thể ít bị cản trở hơn so với một số loại van có bộ phận đóng mở nằm trực tiếp trong dòng lưu chất. Nhờ đó, van phù hợp với những đường ống cần duy trì dòng chảy ổn định và hạn chế tổn thất áp suất qua van.

Đặc điểm này đặc biệt hữu ích tại các tuyến ống cấp nước chính hoặc hệ thống vận chuyển lưu chất liên tục. Dù vậy, mức tổn thất áp suất thực tế vẫn phụ thuộc vào thiết kế cụ thể của sản phẩm.

Chuyên dùng để đóng mở hoàn toàn

Valve cổng DN150 được thiết kế chủ yếu cho chức năng đóng hoặc mở dòng chảy. Thiết bị không phù hợp để điều tiết lưu lượng trong thời gian dài bằng cách giữ cửa van ở vị trí mở một phần, bởi dòng lưu chất có thể gây rung động, mài mòn bề mặt làm kín và ảnh hưởng đến tuổi thọ của van.

Nếu hệ thống cần điều chỉnh lưu lượng thường xuyên, người dùng nên cân nhắc các dòng van được thiết kế chuyên dụng cho mục đích điều tiết.

Đa dạng kiểu vận hành

Với kích thước DN150, van cổng thường sử dụng tay quay để truyền lực đóng mở. Trong một số trường hợp, thiết bị có thể được trang bị hộp số trợ lực hoặc bộ truyền động điện nhằm giảm công sức vận hành, đặc biệt khi van có áp suất làm việc cao hoặc được lắp đặt tại vị trí khó tiếp cận.

Việc lựa chọn phương thức điều khiển cần căn cứ vào tần suất đóng mở, lực vận hành, yêu cầu tự động hóa và điều kiện lắp đặt của hệ thống.

Cấu tạo của Valve cổng DN150

Mặc dù có thể khác nhau về vật liệu và thiết kế, Valve cổng DN150 thường bao gồm các bộ phận chính sau:

Thân van: Là bộ phận bao quanh dòng lưu chất và chịu áp lực làm việc của hệ thống. Thân van thường được chế tạo từ gang, gang cầu, thép hoặc inox. Vật liệu cần phù hợp với môi trường sử dụng, nhiệt độ và áp suất vận hành.

Cửa van: Là bộ phận trực tiếp thực hiện chức năng đóng mở dòng chảy. Khi vận hành, cửa van di chuyển theo phương thẳng đứng hoặc gần thẳng đứng tùy thiết kế, giúp ngăn hoặc cho phép lưu chất đi qua. Bề mặt cửa van và vị trí tiếp xúc với đế van ảnh hưởng trực tiếp đến khả năng làm kín.

Ty van: Có nhiệm vụ truyền chuyển động từ tay quay hoặc bộ truyền động đến cửa van. Ty van có thể được thiết kế theo kiểu ty chìm hoặc ty nổi, tùy yêu cầu về không gian lắp đặt và khả năng quan sát trạng thái vận hành.

Nắp van: Được lắp phía trên thân van, có nhiệm vụ che chắn và hỗ trợ cố định các bộ phận chuyển động bên trong. Kết cấu nắp van cần đảm bảo độ kín và khả năng chịu áp lực theo thiết kế.

Bộ phận làm kín: Bao gồm các chi tiết như gioăng, vòng đệm hoặc bề mặt làm kín tại vị trí cửa van tiếp xúc với đế van. Bộ phận này giúp hạn chế rò rỉ khi van đóng. Chất liệu làm kín cần tương thích với lưu chất và điều kiện nhiệt độ, áp suất.

Tay quay hoặc bộ truyền động: Dùng để điều khiển van đóng mở. Với các hệ thống có yêu cầu vận hành tự động, van có thể được tích hợp bộ truyền động điện phù hợp với mô-men xoắn và điều kiện làm việc.

Sự phối hợp giữa các bộ phận giúp Valve cổng DN150 thực hiện chức năng cô lập dòng chảy. Tuy nhiên, độ bền và độ kín của thiết bị còn phụ thuộc vào chất lượng chế tạo, quá trình lắp đặt và công tác bảo trì.

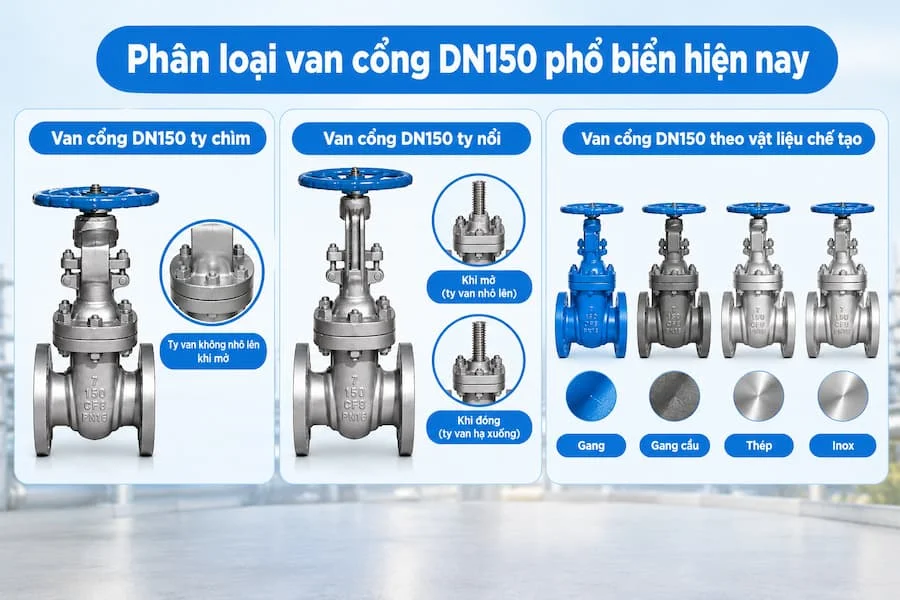

Phân loại Valve cổng DN150 phổ biến hiện nay

Van cổng DN150 ty chìm

Van cổng ty chìm có phần ty van không nhô lên đáng kể khi mở. Thiết kế này giúp tiết kiệm không gian theo chiều cao, phù hợp với các vị trí có khoảng trống hạn chế hoặc những hệ thống cần bố trí nhiều thiết bị trên cùng tuyến ống.

Tuy nhiên, người vận hành khó quan sát trực tiếp vị trí đóng mở thông qua chiều cao ty van. Vì vậy, cần kiểm tra trạng thái van theo hướng dẫn của nhà sản xuất hoặc sử dụng các phương pháp giám sát phù hợp.

Van cổng DN150 ty nổi

Ở dòng van cổng ty nổi, ty van dịch chuyển lên xuống theo quá trình đóng mở. Khi van mở, phần ty thường nhô lên; khi van đóng, ty hạ xuống.

Ưu điểm của thiết kế này là người vận hành có thể nhận biết trạng thái đóng mở dễ dàng hơn. Đổi lại, van cần khoảng không gian phía trên đủ lớn để ty van di chuyển an toàn.

Valve cổng DN150 theo vật liệu chế tạo

Van cổng gang hoặc gang cầu được sử dụng phổ biến trong các hệ thống cấp nước và hạ tầng kỹ thuật. Dòng van này thường được lựa chọn nhờ khả năng đáp ứng nhiều ứng dụng thông dụng và chi phí đầu tư hợp lý.

Van cổng thép phù hợp với những hệ thống có yêu cầu về điều kiện áp suất, nhiệt độ hoặc đặc tính cơ học theo thiết kế. Trong khi đó, van cổng inox được cân nhắc khi cần khả năng chống ăn mòn phù hợp với môi trường lưu chất cụ thể.

Không có một loại vật liệu nào phù hợp với tất cả ứng dụng. Người dùng cần căn cứ vào thành phần lưu chất, nhiệt độ, áp suất và điều kiện môi trường để lựa chọn.

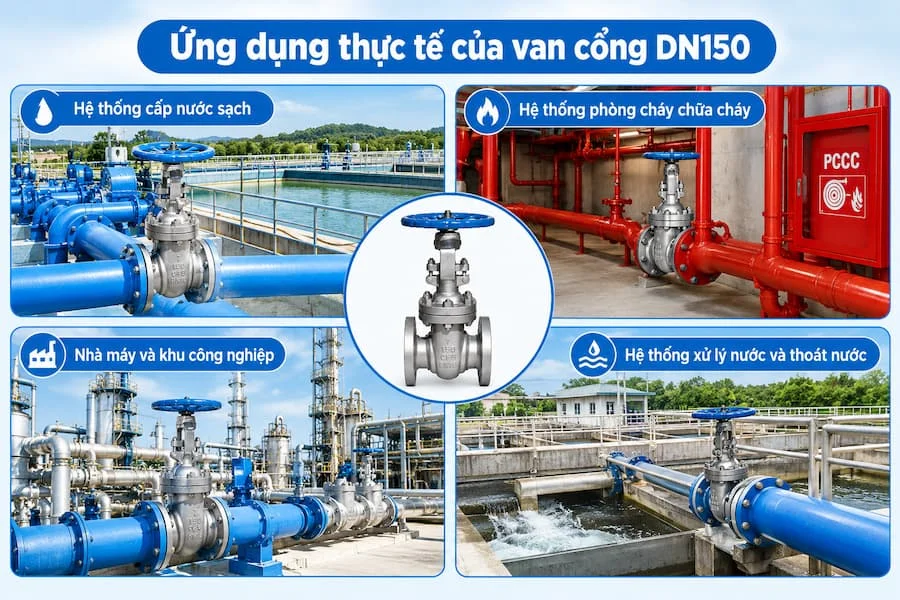

Ứng dụng thực tế của Valve cổng DN150

Hệ thống cấp nước sạch

Trong mạng lưới cấp nước, Valve cổng DN150 thường được lắp tại các tuyến ống chính, trạm bơm, đường ống phân phối hoặc các vị trí cần cô lập từng khu vực để bảo trì. Khi cần sửa chữa một đoạn ống, người vận hành có thể đóng van để ngăn dòng nước cấp vào khu vực đó.

Khả năng đóng mở tương đối ổn định và thiết kế phù hợp với đường ống kích thước lớn giúp thiết bị trở thành lựa chọn phổ biến trong nhiều công trình cấp nước.

Hệ thống phòng cháy chữa cháy

Valve cổng DN150 có thể được sử dụng tại các tuyến ống cấp nước chữa cháy hoặc vị trí cần cô lập đường ống trong hệ thống PCCC, nếu đáp ứng yêu cầu thiết kế và tiêu chuẩn áp dụng. Với ứng dụng này, cần đặc biệt chú ý đến áp suất làm việc, khả năng làm kín, độ bền vật liệu và yêu cầu giám sát trạng thái van.

Không phải mọi Valve cổng DN150 đều phù hợp cho PCCC. Người dùng cần lựa chọn đúng dòng sản phẩm được chấp thuận hoặc đáp ứng các yêu cầu kỹ thuật của công trình.

Nhà máy và khu công nghiệp

Trong nhà máy sản xuất, Valve cổng DN150 được dùng để kiểm soát dòng nước cấp, nước làm mát hoặc một số loại lưu chất khác tương thích với vật liệu chế tạo. Van thường được bố trí tại các tuyến ống chính, khu vực phân phối lưu chất hoặc trước những thiết bị cần cô lập khi bảo dưỡng.

Đối với môi trường có hóa chất, nhiệt độ cao hoặc áp suất đặc biệt, cần kiểm tra kỹ vật liệu thân van, cửa van, gioăng làm kín và giới hạn vận hành do nhà sản xuất quy định.

Hệ thống xử lý nước và thoát nước

Tại các trạm xử lý nước, hệ thống thoát nước hoặc công trình hạ tầng, Valve cổng DN150 có thể được sử dụng để đóng mở các tuyến ống dẫn nước và hỗ trợ phân chia khu vực vận hành. Khi làm việc với nước có cặn hoặc lưu chất chứa tạp chất, cần lựa chọn thiết kế phù hợp và xây dựng kế hoạch kiểm tra định kỳ để hạn chế nguy cơ kẹt cửa van.

Kinh nghiệm lựa chọn van cổng DN150 phù hợp

Để lựa chọn đúng sản phẩm, trước tiên cần xác định kích thước danh nghĩa DN150 và tiêu chuẩn kết nối của đường ống. Với van mặt bích, các thông số như đường kính ngoài mặt bích, vòng chia lỗ bu lông, số lượng lỗ và tiêu chuẩn mặt bích phải tương thích với hệ thống hiện có.

Tiếp theo, cần kiểm tra áp suất danh nghĩa như PN10 hoặc PN16 theo yêu cầu thiết kế. Không nên lựa chọn chỉ dựa trên tên gọi DN150 mà bỏ qua giới hạn áp suất và nhiệt độ của sản phẩm.

Vật liệu chế tạo cũng là yếu tố quan trọng. Với hệ thống nước thông thường, van gang hoặc gang cầu có thể là lựa chọn phù hợp. Nếu môi trường có tính ăn mòn, cần đánh giá khả năng tương thích của vật liệu inox hoặc vật liệu chuyên dụng khác.

Ngoài ra, người mua nên cân nhắc kiểu ty chìm hay ty nổi, phương thức vận hành, vị trí lắp đặt và khả năng tiếp cận để bảo trì. Sản phẩm có nguồn gốc rõ ràng, đầy đủ thông số kỹ thuật và tài liệu hướng dẫn sẽ giúp quá trình lựa chọn và vận hành thuận lợi hơn.

Lưu ý khi lắp đặt và bảo trì valve cổng DN150

Trước khi lắp đặt, cần kiểm tra thân van, bề mặt làm kín, mặt bích và các chi tiết kết nối để phát hiện hư hỏng. Đường ống cần được căn chỉnh phù hợp, tránh tạo lực kéo, xoắn hoặc tải trọng không cần thiết lên thân van. Bu lông mặt bích phải được siết theo trình tự và lực siết phù hợp với hướng dẫn kỹ thuật.

Trong quá trình vận hành, không nên dùng lực quá mức để ép van đóng hoặc mở khi xuất hiện tình trạng kẹt. Việc cố xoay tay quay có thể làm hỏng ty van, bộ truyền động hoặc bề mặt làm kín. Khi cần sửa chữa, phải cô lập nguồn áp suất và thực hiện các biện pháp an toàn theo quy trình của hệ thống.

Bảo trì định kỳ nên bao gồm kiểm tra rò rỉ, tình trạng ăn mòn, khả năng đóng mở và độ kín tại các mối nối. Đối với hệ thống PCCC hoặc các hệ thống quan trọng, cần tuân thủ lịch kiểm tra và yêu cầu kỹ thuật riêng của công trình.

Kết luận

Valve cổng DN150 là thiết bị đóng mở dòng chảy phù hợp với nhiều hệ thống đường ống có kích thước lớn, từ cấp nước, thoát nước đến nhà máy công nghiệp và PCCC. Sản phẩm có ưu điểm về khả năng cho dòng chảy đi qua khi mở hoàn toàn, đồng thời cung cấp giải pháp cô lập đường ống khi cần bảo trì hoặc sửa chữa.

Để sử dụng hiệu quả, người dùng cần lựa chọn van theo đúng kích thước, tiêu chuẩn mặt bích, áp suất làm việc, vật liệu chế tạo và điều kiện vận hành. Kết hợp lắp đặt đúng kỹ thuật với kiểm tra, bảo trì định kỳ sẽ góp phần nâng cao độ bền, đảm bảo khả năng làm kín và duy trì hoạt động ổn định của hệ thống.
