Vì sao hệ thống lò hơi luôn cần van điều áp lò hơi?

Trong các hệ thống nhiệt công nghiệp, hơi nóng là nguồn năng lượng chủ lực nhưng áp suất của nó thường xuyên biến động do sự thay đổi của tải tiêu thụ. Việc để hơi quá áp đi trực tiếp vào thiết bị cuối sẽ gây ra những hậu quả nghiêm trọng: làm hỏng đường ống, gây rung lắc van dữ dội, làm giảm tuổi thọ của các thiết bị trao đổi nhiệt, và đặc biệt là gây tiêu hao nhiên liệu vô ích.

Van điều áp xuất hiện như một "chốt chặn" kỹ thuật, giúp duy trì áp suất đầu ra ổn định bất chấp sự biến động từ phía nồi hơi. Đây không chỉ là thiết bị tùy chọn mà là yêu cầu bắt buộc để vận hành an toàn và tiết kiệm. Để hiểu rõ tại sao thiết bị này lại giữ vai trò quyết định, chúng ta cần phân tích sâu về bản chất cấu tạo và nguyên lý vận hành của nó.

Van điều áp lò hơi là gì?

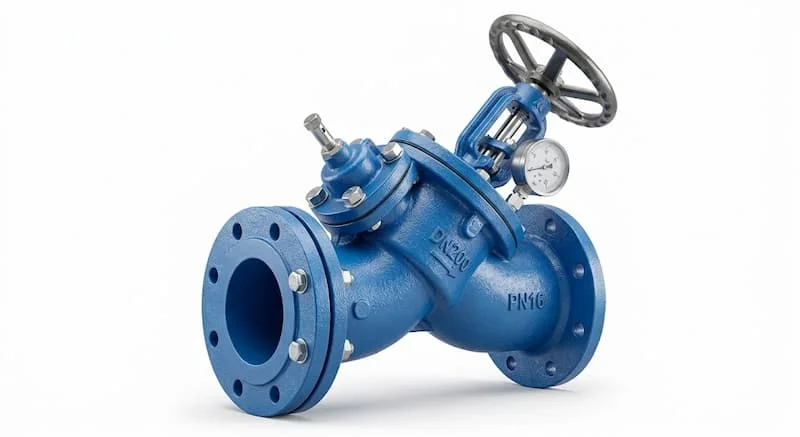

Van điều áp lò hơi là thiết bị tự động được thiết kế để giảm và duy trì áp suất hơi từ mức cao xuống mức thấp hơn theo đúng giá trị cài đặt, giúp toàn bộ hệ thống vận hành ổn định và an toàn. Trong kỹ thuật, đây còn được gọi là van giảm áp van hơi nóng, đảm bảo rằng các thiết bị hạ nguồn nhận được áp suất ổn định, tránh tình trạng quá áp gây cháy nổ hoặc hỏng hóc thiết bị.

Vai trò chính của thiết bị này bao gồm: giảm áp suất, giữ áp ổn định, tiết kiệm lượng hơi tiêu thụ, bảo vệ các thiết bị nhạy cảm phía sau và nâng cao tuổi thọ tổng thể của hệ thống. Hiểu rõ van điều áp là gì sẽ giúp các kỹ sư đưa ra các quyết định chọn lựa chính xác, tối ưu hóa quá trình truyền nhiệt và cắt giảm chi phí năng lượng cho nhà máy.

Nguyên lý hoạt động của van điều áp

Nguyên lý hoạt động của van điều áp dựa trên cơ chế cân bằng lực giữa áp suất đầu ra và lực đàn hồi của lò xo. Khi hơi nóng đi vào van, nó sẽ tác động lên đĩa van và một phần áp suất được truyền tới màng diaphragm.

Hệ thống hoạt động qua các bước:

1. Hơi đi vào van và bị cản bởi đĩa van đang ở trạng thái đóng hoặc mở một phần.

2. Thiết bị cảm nhận áp suất đầu ra thông qua đường ống cân bằng hoặc trực tiếp trên màng van.

3. Khi áp suất đầu ra thấp hơn cài đặt, lò xo sẽ đẩy màng van, làm mở cửa van rộng hơn để tăng lưu lượng hơi.

4. Khi áp suất đầu ra đạt ngưỡng, lực đẩy của hơi tác động ngược lên màng van, nén lò xo lại và đóng dần cửa van.

Nhờ sự cân bằng liên tục này, dù áp suất đầu vào có biến động, áp suất đầu ra vẫn luôn được giữ ổn định, đảm bảo hiệu suất truyền nhiệt tối ưu cho thiết bị cuối.

Cấu tạo van điều áp

Một thiết bị van điều áp chất lượng được cấu thành từ nhiều bộ phận chuyên dụng để chịu được môi trường nhiệt độ và áp suất khắc nghiệt:

• Thân van: Thường làm từ vật liệu chịu lực như gang, thép đúc hoặc inox, đảm bảo không biến dạng khi gặp hơi quá nhiệt.

• Đĩa van: Chịu trách nhiệm đóng mở trực tiếp luồng hơi.

• Ty van: Liên kết đĩa van với hệ thống màng điều khiển.

• Lò xo: Thành phần quan trọng để thiết lập mức áp suất cài đặt.

• Màng điều khiển: Bộ phận cảm nhận áp suất để kích hoạt cơ chế điều chỉnh.

• Bộ chỉnh áp: Núm xoay hoặc vít giúp người dùng dễ dàng hiệu chỉnh áp suất mong muốn.

• Cửa vào và cửa ra: Thiết kế chính xác để đảm bảo lưu lượng hơi thông suốt.

Các loại van điều áp phổ biến

Việc phân loại van giúp bạn lựa chọn đúng sản phẩm cho từng nhu cầu cụ thể:

• Theo vật liệu: Van gang (chi phí hợp lý cho hệ thống hơi thông thường), van thép (chịu áp lực cao), van inox (chống ăn mòn, phù hợp thực phẩm/dược phẩm).

• Theo kiểu kết nối: Kết nối ren (cho ống nhỏ) và kết nối mặt bích (cho ống lớn, áp suất cao).

• Theo nguyên lý:

  • Tác động trực tiếp: Cấu tạo đơn giản, giá thành thấp, thích hợp cho nhu cầu cơ bản.

  • Tác động gián tiếp (Pilot): Sử dụng van dẫn hướng để điều khiển van chính, cho độ ổn định áp suất rất cao và khả năng chịu tải lớn, phù hợp với các hệ thống công nghiệp quy mô lớn.

Thông số kỹ thuật cần quan tâm

Khi chọn mua, bạn cần nắm rõ:

• DN15 – DN300: Kích thước đường ống phù hợp.

• PN16, PN25, PN40: Áp suất danh nghĩa chịu đựng.

• Nhiệt độ: Khả năng chịu nhiệt của hơi nóng (thường lên đến 250°C-350°C).

• Áp suất vào/ra: Cần đối chiếu với nhu cầu thực tế của lò hơi và thiết bị tiêu thụ.

• Lưu lượng: Quan trọng để tránh tình trạng van quá nhỏ gây tắc nghẽn hoặc van quá lớn gây rung lắc.

• Vật liệu gioăng: Quyết định độ kín và tuổi thọ.

So sánh van điều áp và van giảm áp

Nhiều người lầm tưởng hai loại này là một, nhưng thực tế có sự khác biệt:

• Chức năng: Van điều áp thiên về ổn định giá trị áp suất đầu ra ở mức chính xác, trong khi van giảm áp đơn thuần chỉ là hạ áp suất.

• Ứng dụng: Trong hệ thống van hơi nóng, việc sử dụng van điều áp chuyên dụng mang lại độ chính xác cao hơn, tiết kiệm hơi hơn và giảm thiểu các rủi ro hư hỏng thiết bị do áp suất dao động.

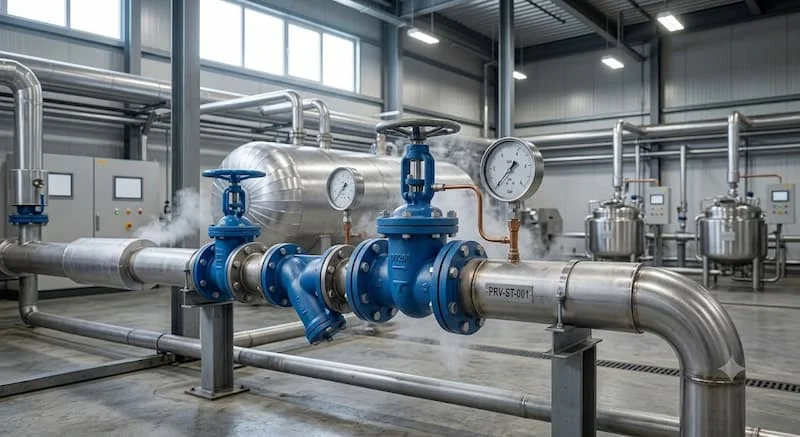

Ứng dụng thực tế

Van điều áp là thiết bị không thể thiếu trong nhiều ngành công nghiệp:

• Nhà máy thực phẩm, bia, sữa: Đảm bảo hơi nóng ổn định để thanh trùng và chế biến.

• Ngành dệt may, giặt là: Kiểm soát hơi cho máy ủi, máy sấy.

• Bệnh viện, khách sạn: Cung cấp hơi cho hệ thống giặt là và cung cấp nước nóng.

• Nhà máy giấy, hóa chất: Hỗ trợ quy trình sấy và phản ứng nhiệt phức tạp.

• Hệ thống nồi hơi công nghiệp: Đảm bảo an toàn cho toàn bộ dây chuyền.

Khi nào cần thay van điều áp?

Bạn cần kiểm tra và thay thế khi xuất hiện các dấu hiệu: áp suất đầu ra dao động không kiểm soát, hơi yếu không đủ nhiệt, van rung lắc mạnh, bị rò rỉ tại màng van hoặc tiêu hao nhiên liệu đột ngột tăng cao. Các dấu hiệu này cho thấy bộ phận điều khiển bên trong đã mất độ nhạy.

Sai lầm khi lựa chọn

Việc chọn sai kích cỡ (quá nhỏ khiến lưu lượng không đủ, quá lớn gây lãng phí và rung van), không lắp lọc Y (khiến cặn bẩn làm kẹt đĩa van), hoặc chọn vật liệu không phù hợp (gang cho môi trường hơi quá nhiệt) là những lỗi thường gặp dẫn đến hư hỏng hệ thống chỉ sau một thời gian ngắn.

Hướng dẫn lựa chọn, lắp đặt và bảo trì

Lựa chọn đúng kỹ thuật

Bạn cần xác định rõ: Áp suất đầu vào, áp suất đầu ra mong muốn, lưu lượng hơi tối đa (kg/h), đường kính ống DN, nhiệt độ vận hành và tiêu chuẩn mặt bích. Chọn thương hiệu uy tín sẽ giúp bạn đảm bảo độ bền và độ chính xác của van.

Lắp đặt và bảo trì

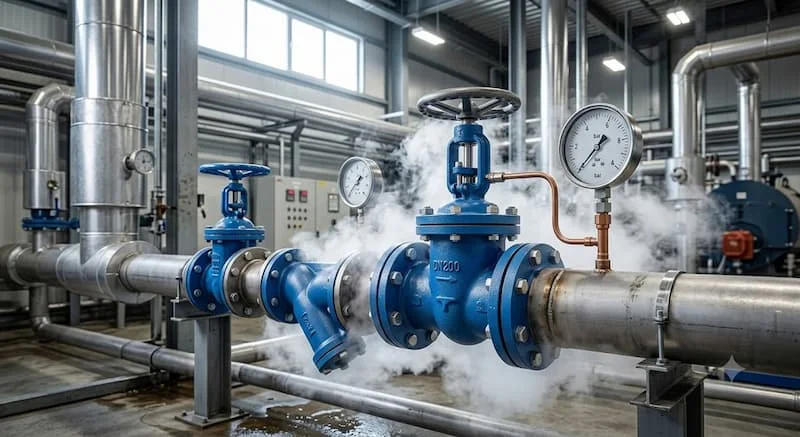

• Lắp đặt: Luôn lắp đúng chiều mũi tên hướng dòng chảy. Nên lắp thêm bộ lọc Y phía trước, van khóa (ball valve) và đồng hồ đo áp suất ở cả đầu vào và đầu ra để dễ dàng theo dõi.

• Bảo trì: Thực hiện kiểm tra định kỳ 6–12 tháng/lần. Vệ sinh cặn bẩn, kiểm tra màng van và lò xo điều khiển. Nếu có rò rỉ, cần xử lý ngay để tránh hơi nóng ăn mòn thân van.

FAQ

Van điều áp lò hơi có khác van giảm áp nước không?

Có, van hơi được thiết kế với vật liệu và gioăng chịu nhiệt độ cao, áp suất lớn, khác hẳn với dòng van nước thông thường.

Van điều áp có cần bảo trì không?

Có, kiểm tra định kỳ giúp van duy trì khả năng giữ áp và kéo dài tuổi thọ đáng kể.

Nên chọn van gang hay inox?

Gang phù hợp cho hơi nóng thông thường với chi phí tối ưu; inox là lựa chọn bền bỉ cho môi trường hóa chất hoặc yêu cầu vệ sinh cao.

Van điều áp có điều chỉnh được áp suất không?

Có, người dùng có thể dùng núm chỉnh để cài đặt dải áp suất đầu ra mong muốn.

Bao lâu nên kiểm tra van?

Trung bình 6–12 tháng tùy tần suất vận hành và độ sạch của hơi.

Kết luận

Việc sử dụng van điều áp là yếu tố tiên quyết để hệ thống nhiệt của bạn vận hành an toàn, tiết kiệm và hiệu quả. Nắm vững cách lựa chọn và bảo trì thiết bị này sẽ giúp doanh nghiệp giảm thiểu chi phí sửa chữa và tối ưu hóa năng suất sản xuất.

Nếu bạn cần tư vấn lựa chọn van điều áp phù hợp với áp suất, lưu lượng và môi chất của hệ thống, hãy liên hệ đội ngũ kỹ thuật của chúng tôi để được hỗ trợ, báo giá và cung cấp giải pháp tối ưu nhất cho nhà máy của bạn.
