Cút thu inox – Giải pháp chuyển đổi kích thước đường ống hiệu quả

Trong các hệ thống đường ống công nghiệp, việc thay đổi lưu lượng hoặc điều hướng dòng chảy là yêu cầu kỹ thuật thường xuyên xảy ra. Tuy nhiên, sự kết hợp giữa việc chuyển hướng và thay đổi đường kính ống thường tạo ra những điểm xung yếu nếu không được xử lý bằng các thiết bị chuyên dụng. Co giảm inox chính là lời giải hoàn hảo cho bài toán này, giúp đảm bảo tính đồng bộ, kín khít và tối ưu hiệu suất cho toàn bộ hệ thống vận hành.

Việc sử dụng sai phụ kiện hoặc chọn sai kích thước không chỉ dẫn đến tình trạng rò rỉ lưu chất mà còn gây sụt giảm áp suất nghiêm trọng, làm giảm tuổi thọ máy bơm và tăng chi phí bảo trì. Từ các nhà máy thực phẩm cần tiêu chuẩn vệ sinh khắt khe đến các hệ thống dẫn hóa chất, hơi nóng áp lực cao, co giảm inox đóng vai trò là "chốt chặn" an toàn. Bài viết này sẽ đi sâu vào phân tích cấu tạo, ứng dụng và kinh nghiệm lựa chọn thiết bị để bạn có cái nhìn toàn diện trước khi đưa ra quyết định mua hàng.

Cút thu inox là gì?

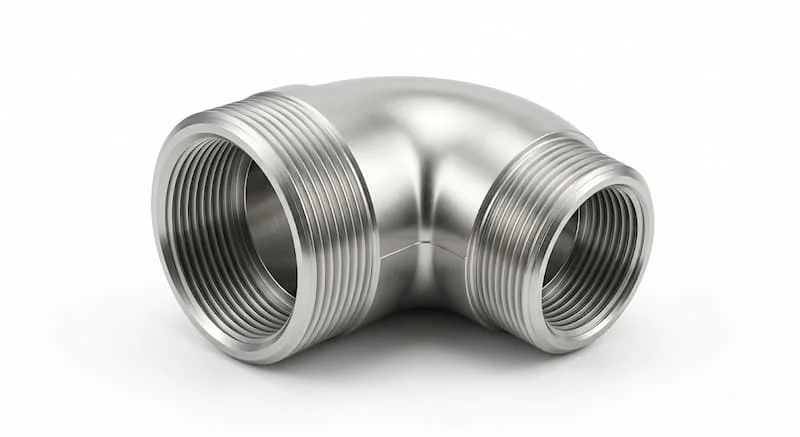

Cút thu inox (thường được gọi là co giảm inox) là một phụ kiện đường ống đa năng, được thiết kế để thực hiện đồng thời hai chức năng: chuyển hướng dòng chảy (thường là góc 90° hoặc 45°) và thu nhỏ hoặc mở rộng kích thước đường kính ống dẫn. Sản phẩm được chế tạo từ thép không gỉ (inox) mác SUS201, SUS304 hoặc SUS316, mang lại khả năng chống ăn mòn vượt trội trong nhiều môi trường khắc nghiệt.

Chức năng chính của thiết bị là kết nối hai đường ống có kích thước khác nhau tại các góc chuyển hướng, giúp dòng chảy được định hướng mượt mà, giảm thiểu sự nhiễu loạn lưu chất tại điểm tiếp giáp. Khác với các loại cút đều, cút thu có cấu tạo phần thân chuyển đổi từ tiết diện lớn sang tiết diện nhỏ, giúp áp suất bên trong hệ thống được duy trì ổn định, tránh tình trạng tăng áp đột ngột gây hư hại đường ống.

Cấu tạo và nguyên lý hoạt động của co giảm inox

Cấu tạo của một chiếc co giảm inox bao gồm thân cút đúc nguyên khối, đảm bảo độ dày thành ống đồng nhất. Hai đầu kết nối được thiết kế với đường kính khác nhau để phù hợp với quy cách ống cần giảm. Tùy thuộc vào yêu cầu vận hành, cút thu thường có hai dạng kết nối chính: kiểu ren (tiện lợi, dễ tháo lắp) hoặc kiểu hàn (chắc chắn, chịu áp lực cực cao).

Nguyên lý hoạt động của cút thu dựa trên cơ chế điều hướng dòng chảy theo góc chuyển hướng cố định (45° hoặc 90°). Khi lưu chất đi qua, cấu trúc thu nhỏ dần của thân cút giúp định hướng lại dòng chảy, đảm bảo lưu lượng được chuyển tải từ đường ống chính sang đường ống nhánh một cách khoa học. Việc thiết kế chuẩn xác giúp giảm thiểu ma sát và hiện tượng rung lắc trong quá trình vận hành áp lực cao.

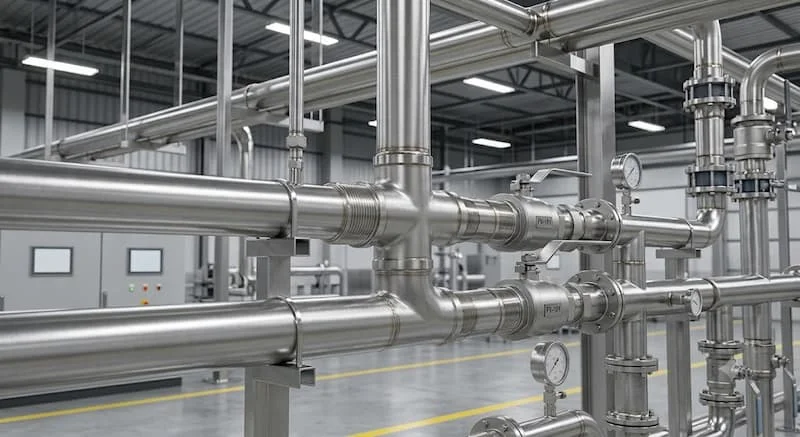

Phân tích chuyên sâu: Các loại co giảm inox phổ biến

Việc nắm vững các loại cút thu sẽ giúp kỹ sư lựa chọn thiết bị phù hợp với tính chất hệ thống.

Co giảm inox hàn

Loại này tạo ra mối nối cố định, kín khít tuyệt đối, thường dùng trong các hệ thống đòi hỏi độ an toàn cao như dẫn hơi nóng, hóa chất ăn mòn mạnh hoặc các hệ thống áp lực cao (PN25, PN40). Điểm cộng lớn nhất là khả năng chịu nhiệt và áp lực vượt trội, tuy nhiên lại yêu cầu thợ hàn có tay nghề cao khi lắp đặt.

Co giảm inox ren

Đây là lựa chọn lý tưởng cho các hệ thống cần sự linh hoạt, dễ dàng tháo lắp hoặc bảo trì mà không cần đến máy hàn. Tuy nhiên, kết nối ren thường bị hạn chế ở các hệ thống áp lực cực lớn hoặc rung lắc mạnh, vì có nguy cơ rò rỉ tại vị trí chân ren nếu không được quấn băng tan chuẩn xác.

Co giảm inox 45° và 90°

• Cút thu 90°: Được sử dụng phổ biến nhất khi cần chuyển hướng dòng chảy vuông góc, tiết kiệm không gian lắp đặt.

• Cút thu 45°: Thường dùng cho các hệ thống yêu cầu dòng chảy mượt mà hơn, giảm thiểu tổn thất áp suất và hiện tượng va đập thủy lực.

Phân loại theo vật liệu

• Inox 201: Phù hợp với môi trường khô ráo, chi phí thấp nhưng khả năng chống ăn mòn kém nhất trong ba loại.

• Inox 304: Loại co giảm inox được sử dụng phổ biến nhất nhờ sự cân bằng giữa khả năng chống ăn mòn và giá thành.

• Inox 316: Chứa thành phần Molybdenum giúp kháng hóa chất và muối biển, là lựa chọn số 1 cho ngành dược phẩm, hóa chất và môi trường ngoài trời khắc nghiệt.

Thông số kỹ thuật và so sánh

Thông số cơ bản bao gồm kích thước từ DN15 đến DN200, độ dày theo tiêu chuẩn SCH10, SCH20, SCH40 và khả năng chịu áp suất từ PN10 đến PN40. Các sản phẩm đạt tiêu chuẩn ASTM, ANSI, DIN hoặc JIS luôn là ưu tiên hàng đầu để đảm bảo tính đồng bộ.

Vì sao co giảm inox được ưu tiên?

Sự ưu tiên này xuất phát từ tính trơ hóa học của inox, giúp không làm nhiễm bẩn nguồn nước hay hóa chất bên trong. Bề mặt nhẵn bóng của inox còn giảm thiểu cặn bám, từ đó giảm tổn thất dòng chảy và tối ưu hóa năng suất hệ thống. Ngoài ra, tuổi thọ trên 20 năm của phụ kiện này giúp giảm thiểu đáng kể chi phí bảo trì định kỳ cho doanh nghiệp.

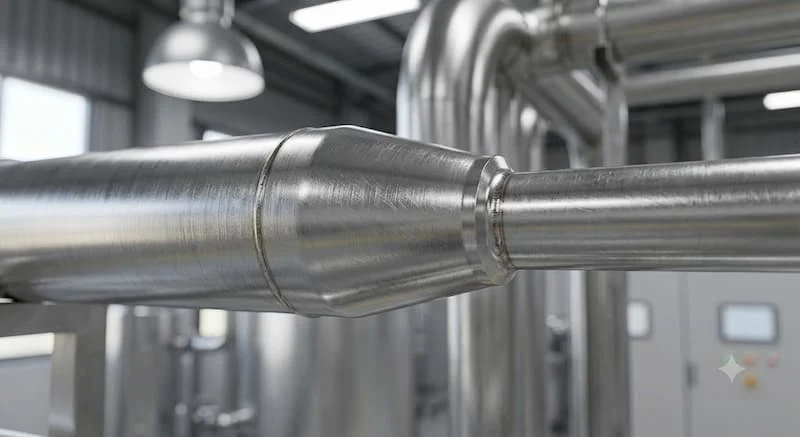

Ứng dụng thực tế và sai lầm thường gặp

Co giảm inox là thành phần cốt lõi trong các hệ thống:

• Hệ thống cấp nước: Chuyển đổi kích thước ống dẫn chính sang nhánh nhỏ hơn.

• Nhà máy thực phẩm/bia/dược phẩm: Đảm bảo độ sạch, không rỉ sét.

• Hệ thống hơi nóng & HVAC: Chịu được nhiệt độ cao và áp suất lớn.

• Hóa chất & PCCC: Chống ăn mòn, đảm bảo tính mạng và tài sản.

Khi nào nên dùng co giảm inox?

Hãy sử dụng co giảm inox khi hệ thống của bạn cần sự bền bỉ trong môi trường ăn mòn, yêu cầu áp suất làm việc cao và đặc biệt là khi cần đảm bảo nguồn nước sạch hoặc lưu chất tinh khiết.

Những sai lầm thường gặp:

• Chọn vật liệu không tương thích (ví dụ dùng inox 201 cho hóa chất).

• Sử dụng cút ren cho hệ thống áp lực cao gây rò rỉ.

• Bỏ qua tiêu chuẩn góc 45°/90° khiến lưu chất bị va đập, gây rung lắc đường ống.

Hướng dẫn lựa chọn và lắp đặt

Để tối ưu hóa hiệu suất, hãy tuân thủ quy trình 5 bước:

1. Xác định kích thước đầu vào/ra: Cần đo đạc chính xác đường kính danh nghĩa.

2. Chọn góc chuyển hướng: Dựa trên thiết kế mặt bằng (45° hoặc 90°).

3. Chọn vật liệu: Inox 304 cho đại đa số trường hợp, 316 cho môi trường khắc nghiệt.

4. Chọn kiểu kết nối: Hàn cho đường ống cố định, ren cho đường ống cần linh hoạt.

5. Kiểm tra áp suất: Đảm bảo PN của phụ kiện cao hơn áp lực làm việc thực tế.

Khi lắp đặt, hãy vệ sinh sạch sẽ đầu nối, sử dụng băng tan chuyên dụng cho mối ren và kiểm tra rò rỉ ngay sau khi hoàn tất. Định kỳ kiểm tra mối hàn hoặc ren sẽ giúp kéo dài tuổi thọ hệ thống lên mức tối đa.

FAQ: Câu hỏi thường gặp

Cút thu inox dùng để làm gì?

Cút thu inox giúp chuyển hướng dòng chảy (45°/90°) đồng thời thu nhỏ đường kính ống để tối ưu hóa lưu lượng và áp suất.

Co giảm inox 304 và 316 khác nhau thế nào?

Inox 316 có khả năng kháng hóa chất và muối tốt hơn nhờ bổ sung Molybdenum, trong khi 304 là lựa chọn phổ biến cho các ứng dụng dân dụng và công nghiệp nhẹ.

Khi nào nên dùng co giảm inox hàn thay vì ren?

Nên dùng loại hàn cho các hệ thống áp lực cao (trên PN16) hoặc các đường ống dẫn hơi nóng, hóa chất nguy hiểm để đảm bảo độ kín tuyệt đối.

Co giảm inox chịu được áp suất bao nhiêu?

Tùy vào độ dày (SCH) và tiêu chuẩn sản xuất, co giảm inox có thể chịu áp suất từ PN10 đến PN40, thậm chí cao hơn đối với các thiết kế đặc biệt.

Tổng kết

Việc sử dụng co giảm inox chất lượng cao là khoản đầu tư thông minh để đảm bảo hệ thống đường ống luôn hoạt động trơn tru, bền bỉ và an toàn. Sự chính xác trong việc lựa chọn vật liệu và kiểu kết nối không chỉ giúp tránh những rủi ro kỹ thuật đáng tiếc mà còn tối ưu hóa chi phí vận hành về lâu dài. Hãy ưu tiên lựa chọn sản phẩm từ các đơn vị cung cấp uy tín để nhận được sự đảm bảo tốt nhất về tiêu chuẩn kỹ thuật.
