Van Cổng DN20 Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Van cổng DN20 là thiết bị quen thuộc trong các hệ thống đường ống cấp nước dân dụng, nhà xưởng và công trình kỹ thuật. Nhờ khả năng đóng mở hoàn toàn dòng chảy, thiết bị giúp kiểm soát lưu chất hiệu quả, hỗ trợ cô lập từng khu vực đường ống khi cần sửa chữa hoặc bảo trì.

Tuy nhiên, không phải ai cũng hiểu rõ valve cổng DN20 là gì, có cấu tạo như thế nào và nên sử dụng trong trường hợp nào. Việc lựa chọn sai kích thước, chất liệu hoặc kiểu kết nối có thể khiến quá trình lắp đặt gặp khó khăn, làm giảm hiệu quả vận hành. Bài viết dưới đây sẽ giúp bạn hiểu rõ đặc điểm, nguyên lý hoạt động và cách lựa chọn valve cổng DN20 phù hợp.

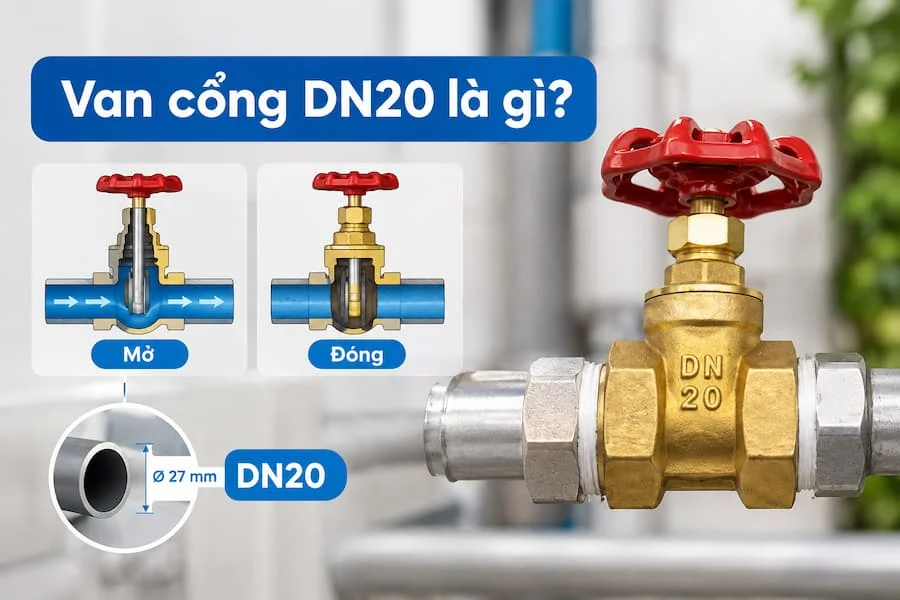

Van cổng DN20 là gì?

Van cổng DN20 là loại van công nghiệp sử dụng bộ phận đóng mở dạng cánh van hoặc đĩa van chuyển động lên xuống để cho phép hoặc ngăn dòng lưu chất đi qua đường ống. Khi van mở hoàn toàn, cửa van được nâng lên khỏi khu vực dòng chảy. Khi van đóng, bộ phận này hạ xuống và chặn dòng lưu chất.

DN20 là ký hiệu kích thước danh nghĩa của van, thuộc nhóm kích thước nhỏ thường gặp trong hệ thống đường ống. Trong một số hệ thống ống nước sử dụng quy cách thông dụng tại Việt Nam, DN20 thường được liên hệ với ống có đường kính ngoài khoảng 27 mm. Tuy nhiên, đây không phải là đường kính thực tế của mọi loại van hoặc mọi tiêu chuẩn đường ống. Người mua cần kiểm tra tiêu chuẩn ren, kích thước đầu nối và thông số của nhà sản xuất trước khi lắp đặt.

Valve cổng DN20 còn được gọi là van cửa DN20 hoặc Gate Valve DN20 . Tùy theo thiết kế, sản phẩm có thể sử dụng kết nối ren hoặc mặt bích, thân van bằng đồng, gang, thép hoặc inox.

Chức năng chính của Valve cổng DN20

Chức năng quan trọng nhất của Valve cổng DN20 là đóng hoặc mở dòng chảy. Thiết bị thường được lắp tại những vị trí cần ngắt nguồn cấp nước hoặc cô lập một nhánh đường ống để phục vụ bảo trì.

Khi mở hoàn toàn, van có đường dẫn tương đối thông thoáng, giúp hạn chế tổn thất áp suất so với nhiều loại van có cấu tạo gây cản trở dòng chảy lớn hơn. Đặc điểm này khiến van cổng được sử dụng trong nhiều hệ thống cấp nước và đường ống công nghiệp.

Tuy nhiên, van cổng không phải lựa chọn tối ưu để điều tiết lưu lượng liên tục. Việc giữ van ở trạng thái mở một phần có thể làm tăng sự mài mòn tại bộ phận đóng kín và ảnh hưởng đến tuổi thọ thiết bị.

Cấu tạo của van cổng DN20

Một Valve cổng DN20 thông thường gồm nhiều bộ phận phối hợp với nhau để thực hiện chức năng đóng mở. Cấu tạo cụ thể có thể khác nhau tùy theo vật liệu, thương hiệu và thiết kế của nhà sản xuất.

Thân van

Thân van là bộ phận bao bọc các chi tiết bên trong và tạo đường dẫn cho lưu chất đi qua. Bộ phận này thường được chế tạo từ đồng, gang, thép hoặc inox.

Thân van cần có khả năng chịu áp lực và tương thích với môi chất sử dụng. Chẳng hạn, van đồng thường được sử dụng trong hệ thống nước dân dụng; van inox có thể phù hợp với những môi trường cần khả năng chống ăn mòn tốt hơn nếu đúng mác vật liệu và điều kiện làm việc.

Đĩa van hoặc cánh van

Đĩa van là bộ phận trực tiếp ngăn chặn dòng chảy. Khi van đóng, đĩa van di chuyển xuống vị trí làm kín. Khi van mở, đĩa van được nâng lên để tạo lối đi cho lưu chất.

Khả năng đóng kín phụ thuộc vào thiết kế đĩa van, bề mặt làm kín, tình trạng gioăng và điều kiện vận hành. Nếu bộ phận này bị bám cặn, biến dạng hoặc mài mòn, van có thể xuất hiện hiện tượng rò rỉ khi đóng.

Trục van

Trục van, còn được gọi là ty van, liên kết bộ phận đóng mở với cơ cấu vận hành bên ngoài. Khi người dùng xoay tay quay, chuyển động được truyền qua trục để nâng hoặc hạ đĩa van.

Tùy thiết kế, van cổng có thể sử dụng ty nổi hoặc ty chìm. Ở loại ty nổi, vị trí của trục thay đổi rõ ràng khi van đóng mở. Ở loại ty chìm, trục chủ yếu quay bên trong cơ cấu van nên chiều cao tổng thể ít thay đổi hơn.

Tay quay

Tay quay giúp người vận hành đóng mở van bằng lực cơ học. Khi xoay theo chiều mở hoặc đóng được chỉ dẫn trên sản phẩm, cơ cấu truyền động sẽ làm đĩa van di chuyển tương ứng.

Không nên dùng dụng cụ nối dài hoặc tác dụng lực quá lớn khi tay quay bị kẹt, vì có thể làm hỏng trục, ren truyền động hoặc các chi tiết bên trong.

Gioăng và bộ phận làm kín

Gioăng, vòng đệm và các bề mặt làm kín giúp hạn chế rò rỉ tại vị trí tiếp xúc giữa những bộ phận của van. Vật liệu làm kín cần phù hợp với nhiệt độ, áp suất và tính chất của môi chất.

Khi gioăng bị lão hóa, biến dạng hoặc lắp sai vị trí, van có thể rò rỉ tại đầu nối hoặc khu vực trục van. Đây là những vị trí cần kiểm tra khi hệ thống xuất hiện dấu hiệu bất thường.

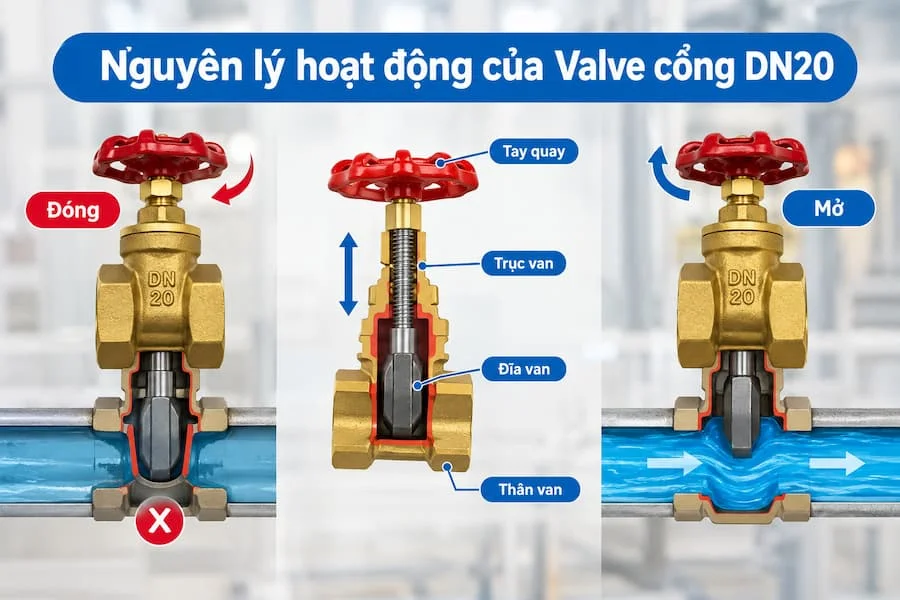

Nguyên lý hoạt động của Valve cổng DN20

Valve cổng DN20 hoạt động dựa trên chuyển động nâng hạ của đĩa van. Người dùng điều khiển tay quay để truyền chuyển động đến trục van, từ đó thay đổi vị trí đóng mở của bộ phận chặn dòng.

Khi van ở trạng thái đóng

Khi xoay tay quay theo chiều đóng, trục van làm đĩa van hạ xuống. Đĩa van tiếp xúc với bề mặt làm kín, hạn chế hoặc ngăn dòng lưu chất đi qua.

Nếu các bề mặt làm kín còn tốt và van được sử dụng trong giới hạn thiết kế, thiết bị có thể thực hiện chức năng ngắt dòng hiệu quả. Tuy nhiên, khả năng làm kín thực tế phụ thuộc vào từng model và điều kiện vận hành.

Khi van ở trạng thái mở

Khi xoay tay quay theo chiều mở, đĩa van được nâng lên khỏi khu vực dòng chảy. Lưu chất có thể đi qua thân van mà không bị đĩa van chắn ngang đáng kể.

Để đạt hiệu quả vận hành tốt, van nên được mở hoàn toàn khi hệ thống yêu cầu lưu thông liên tục. Việc mở một phần trong thời gian dài không phải phương án điều tiết lưu lượng được khuyến nghị cho van cổng thông thường.

Vì sao van cổng cần thời gian đóng mở?

Do đĩa van phải di chuyển một quãng đường nhất định giữa hai vị trí đóng và mở, van cổng thường cần nhiều vòng quay tay hơn so với van bi cùng cỡ. Đổi lại, thiết kế này hỗ trợ việc đóng mở từ từ, phù hợp với những vị trí cần thao tác có kiểm soát.

Trong một số hệ thống, thao tác đóng mở quá nhanh có thể gây biến động áp suất. Vì vậy, người vận hành nên tuân thủ quy trình của hệ thống và hướng dẫn của nhà sản xuất.

Phân loại Valve cổng DN20 phổ biến

Trên thị trường có nhiều dòng Valve cổng DN20 khác nhau. Việc phân loại giúp người dùng xác định sản phẩm phù hợp với môi trường sử dụng và yêu cầu lắp đặt.

Valve cổng DN20 bằng đồng

Van cổng đồng thường được sử dụng trong hệ thống cấp nước sinh hoạt, đường ống dân dụng và một số ứng dụng kỹ thuật quy mô nhỏ.

Ưu điểm của dòng van này là kích thước gọn, tương đối dễ lắp đặt và phù hợp với nhiều đầu nối ren thông dụng. Khi lựa chọn, cần kiểm tra thành phần hợp kim, áp suất làm việc và khả năng tương thích với chất lượng nước thực tế.

Valve cổng DN20 bằng gang

Van cổng gang thường xuất hiện trong hệ thống cấp thoát nước và các tuyến ống kỹ thuật. Tuy nhiên, với kích thước DN20, cần kiểm tra kỹ danh mục sản phẩm của nhà sản xuất vì không phải thương hiệu nào cũng cung cấp loại thân gang ở kích thước này.

Khi sử dụng, cần xem xét khả năng chống ăn mòn, lớp phủ bảo vệ và điều kiện lắp đặt.

Van cổng DN20 bằng inox

Van cổng inox phù hợp với những ứng dụng cần khả năng chống ăn mòn tốt. Các mác inox khác nhau có đặc tính khác nhau, vì vậy không nên chỉ dựa vào tên gọi inox để quyết định mua hàng.

Cần kiểm tra mác vật liệu, môi chất, nhiệt độ, áp suất và yêu cầu vệ sinh của hệ thống trước khi lựa chọn.

Valve cổng DN20 nối ren

Van cổng nối ren là lựa chọn phổ biến cho các đường ống nhỏ. Kiểu kết nối này thuận tiện khi lắp đặt và tháo rời, đặc biệt trong hệ thống sử dụng phụ kiện ren tương thích.

Trước khi mua, cần xác định loại ren, kích thước ren, tiêu chuẩn kết nối và vật liệu đường ống để tránh tình trạng không lắp vừa hoặc phát sinh rò rỉ.

Ứng dụng của van cổng DN20

Nhờ khả năng đóng mở dòng chảy, Valve cổng DN20 được ứng dụng tại nhiều vị trí trong hệ thống đường ống.

Hệ thống cấp nước dân dụng

Van có thể được lắp trên đường cấp nước của nhà ở, căn hộ hoặc công trình nhỏ để cô lập một nhánh ống khi cần sửa chữa. Việc bố trí van tại những vị trí phù hợp giúp giảm phạm vi phải ngắt nước khi bảo trì.

Tuy nhiên, cần lựa chọn sản phẩm đáp ứng yêu cầu đối với nước sinh hoạt nếu sử dụng trong hệ thống cấp nước uống.

Hệ thống đường ống nhà xưởng

Trong nhà xưởng, Valve cổng DN20 có thể được dùng cho những nhánh đường ống phụ trợ, hệ thống cấp nước hoặc các tuyến kỹ thuật có kích thước tương ứng.

Với môi chất đặc biệt như dầu, hóa chất hoặc khí, cần xác nhận thiết kế van được nhà sản xuất cho phép sử dụng trong điều kiện đó. Không nên mặc định mọi loại van cổng đều dùng được cho mọi môi chất.

Hệ thống tưới tiêu

Một số hệ thống tưới tiêu quy mô nhỏ sử dụng Valve cổng DN20 để đóng mở từng nhánh cấp nước. Thiết bị giúp người dùng kiểm soát việc cấp nước theo từng khu vực.

Trong môi trường có nhiều cặn hoặc hạt rắn, cần đánh giá khả năng phù hợp của thiết kế van và có kế hoạch vệ sinh đường ống để hạn chế kẹt đĩa van.

Ưu điểm và hạn chế của Valve cổng DN20

Valve cổng DN20 có ưu điểm là cấu tạo tương đối dễ hiểu, thao tác bằng tay đơn giản và khả năng tạo đường dẫn thông thoáng khi mở hoàn toàn. Sản phẩm có nhiều lựa chọn vật liệu và kiểu kết nối, đáp ứng những nhu cầu lắp đặt khác nhau.

Bên cạnh đó, thiết bị cũng có một số hạn chế. Quá trình đóng mở thường chậm hơn van bi, cần không gian thao tác cho tay quay và không phù hợp để điều tiết lưu lượng liên tục trong điều kiện thông thường. Nếu lựa chọn sai vật liệu hoặc không bảo dưỡng định kỳ, van có thể bị kẹt, rò rỉ hoặc khó vận hành.

Vì vậy, cần xem xét đặc điểm hệ thống thay vì chỉ lựa chọn theo giá bán hoặc kích thước danh nghĩa.

Cách lựa chọn Valve cổng DN20 phù hợp

Để lựa chọn đúng sản phẩm, người mua nên kiểm tra các yếu tố sau:

• Kích thước và kết nối: Xác định DN20, tiêu chuẩn ren hoặc kiểu kết nối thực tế. Không nên chỉ dựa vào tên gọi kích thước ống.

• Vật liệu thân van: Chọn đồng, gang, thép hoặc inox tùy theo môi chất và điều kiện làm việc.

• Áp suất và nhiệt độ: Đảm bảo thông số của van đáp ứng yêu cầu vận hành của hệ thống.

• Mục đích sử dụng: Nếu cần đóng mở hoàn toàn, van cổng có thể là lựa chọn phù hợp. Nếu cần đóng mở nhanh hoặc điều tiết thường xuyên, nên cân nhắc loại van khác.

• Nguồn gốc sản phẩm: Kiểm tra nhãn, model, thông số kỹ thuật, tài liệu đi kèm và chính sách bảo hành.

Ngoài ra, nên ưu tiên sản phẩm có thông số rõ ràng và được cung cấp bởi đơn vị có khả năng tư vấn kỹ thuật.

Lưu ý khi lắp đặt và sử dụng Valve cổng DN20

Trước khi lắp đặt, cần ngắt dòng lưu chất, xả áp và bảo đảm hệ thống ở trạng thái an toàn. Làm sạch đầu nối, kiểm tra ren và sử dụng vật liệu làm kín tương thích với môi chất.

Khi lắp van ren, cần thao tác đúng kỹ thuật, tránh siết quá lực khiến ren bị hư hỏng hoặc thân van bị nứt. Không nên dùng tay quay làm điểm tựa để xoay hoặc căn chỉnh đường ống.

Trong quá trình vận hành, cần kiểm tra định kỳ dấu hiệu rò rỉ, tình trạng tay quay và khả năng đóng mở. Nếu van bị kẹt, không nên cố dùng lực quá lớn. Cần xác định nguyên nhân trước khi sửa chữa hoặc thay thế.

Kết luận

Van cổng DN20 là thiết bị đóng mở dòng chảy có kích thước danh nghĩa nhỏ, phù hợp với nhiều hệ thống cấp nước dân dụng và đường ống kỹ thuật. Với cấu tạo gồm thân van, đĩa van, trục van, tay quay và các bộ phận làm kín, thiết bị vận hành dựa trên chuyển động nâng hạ để đóng hoặc mở đường dẫn lưu chất.

Để sử dụng hiệu quả, người dùng cần lựa chọn đúng vật liệu, kiểu kết nối, áp suất làm việc và môi trường ứng dụng. Đồng thời, cần lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ để hạn chế rò rỉ, kẹt van và kéo dài tuổi thọ thiết bị.
