Vacuum Breaker Valve Inox Là Gì? Đặc Điểm Và Ứng Dụng Thực Tế

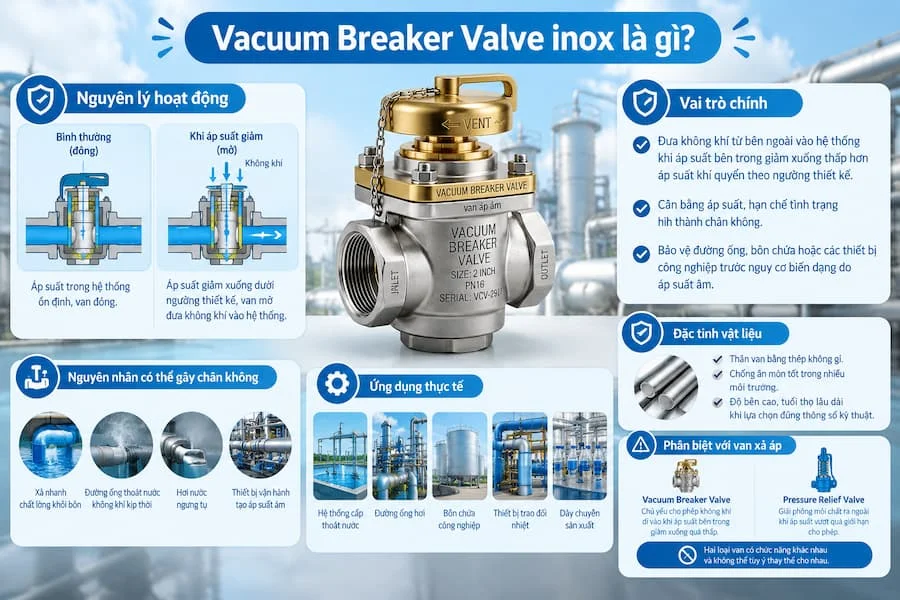

Vacuum Breaker Valve inox là gì?

Vacuum Breaker Valve inox là van phá chân không được chế tạo với thân van bằng thép không gỉ, có chức năng đưa không khí từ bên ngoài vào hệ thống khi áp suất bên trong giảm xuống thấp hơn áp suất khí quyển theo ngưỡng thiết kế. Thiết bị giúp cân bằng áp suất, hạn chế tình trạng hình thành chân không và bảo vệ đường ống, bồn chứa hoặc các thiết bị công nghiệp trước nguy cơ biến dạng do áp suất âm.

Trong hệ thống đường ống, chân không có thể xuất hiện khi chất lỏng được xả nhanh khỏi bồn, đường ống thoát nước không khí kịp thời, hơi nước ngưng tụ hoặc thiết bị vận hành tạo ra áp suất âm. Nếu không được kiểm soát, hiện tượng này có thể gây móp bồn, biến dạng đường ống, gián đoạn dòng chảy hoặc ảnh hưởng đến quá trình vận hành.

Vacuum Breaker van inox thường được sử dụng trong hệ thống cấp thoát nước, đường ống hơi, bồn chứa công nghiệp, thiết bị trao đổi nhiệt và một số dây chuyền sản xuất. Nhờ sử dụng vật liệu inox, thiết bị có khả năng chống ăn mòn tương đối tốt trong nhiều môi trường, đồng thời đáp ứng yêu cầu về độ bền và tuổi thọ khi được lựa chọn đúng thông số kỹ thuật.

Tuy nhiên, cần phân biệt van phá chân không với van xả áp thông thường. Van phá chân không chủ yếu cho phép không khí đi vào khi áp suất bên trong giảm xuống quá thấp, trong khi van xả áp thường giải phóng môi chất ra ngoài khi áp suất vượt quá giới hạn cho phép. Hai loại van có chức năng khác nhau và không thể tùy ý thay thế cho nhau.

Cấu tạo của Vacuum Breaker van inox

Cấu tạo của Vacuum Breaker van inox phụ thuộc vào thiết kế và nguyên lý hoạt động của từng dòng sản phẩm. Một thiết bị thông dụng thường gồm thân van, bộ phận đóng mở, lò xo hoặc cơ cấu điều khiển áp suất, gioăng làm kín và các đầu kết nối.

Thân van inox

Thân van là bộ phận bao bọc các chi tiết bên trong và tạo đường dẫn không khí đi vào hệ thống. Vật liệu thường được lựa chọn là inox 304 hoặc inox 316 tùy theo điều kiện sử dụng.

Inox 304 phù hợp với nhiều môi trường thông thường, trong khi inox 316 thường được cân nhắc khi hệ thống có yêu cầu chống ăn mòn cao hơn, chẳng hạn môi trường có tác nhân clorua. Việc lựa chọn vật liệu cần dựa trên đặc tính môi chất, nhiệt độ, độ ẩm và điều kiện lắp đặt thực tế.

Đĩa van hoặc piston

Đĩa van, piston hoặc bộ phận đóng mở tương đương có nhiệm vụ kiểm soát đường dẫn không khí. Khi xuất hiện chênh lệch áp suất đạt ngưỡng hoạt động, bộ phận này dịch chuyển để mở cửa hút khí. Khi áp suất được cân bằng, van trở về trạng thái đóng theo thiết kế.

Lò xo và cơ cấu điều khiển

Ở một số dòng van, lò xo được sử dụng để tạo lực giữ bộ phận đóng mở tại vị trí xác định. Khi chênh lệch áp suất đủ lớn, lực tác động có thể thắng lực lò xo và làm van mở.

Không phải mọi Vacuum Breaker van đều sử dụng lò xo. Một số thiết kế hoạt động dựa trên chênh lệch áp suất và chuyển động tự do của bộ phận đóng mở. Vì vậy, cần tham khảo cấu tạo thực tế của sản phẩm trước khi lắp đặt hoặc bảo dưỡng.

Gioăng làm kín

Gioăng giúp hạn chế rò rỉ tại các vị trí tiếp xúc và bảo đảm van đóng kín khi không cần hút khí. Vật liệu gioăng có thể là EPDM, PTFE hoặc loại elastomer phù hợp khác tùy theo thiết kế.

Đối với hệ thống hơi nóng hoặc môi trường hóa chất, cần kiểm tra khả năng chịu nhiệt và tương thích hóa học của gioăng để tránh tình trạng lão hóa, biến dạng hoặc mất khả năng làm kín.

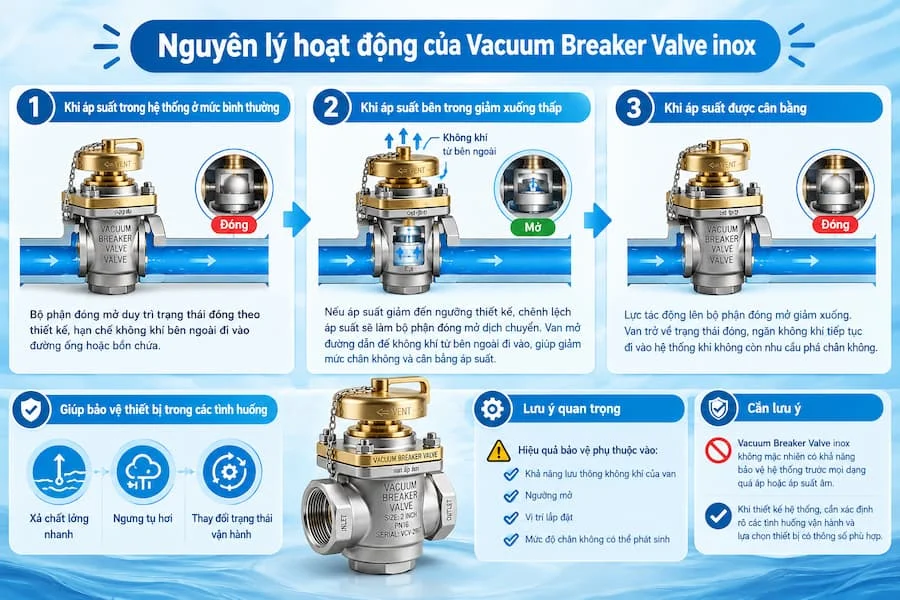

Nguyên lý hoạt động của Vacuum Breaker Valve inox

Vacuum Breaker van inox hoạt động dựa trên sự chênh lệch giữa áp suất bên trong hệ thống và áp suất khí quyển bên ngoài. Quá trình vận hành thường diễn ra theo các trạng thái sau.

Khi áp suất trong hệ thống ở mức bình thường: Bộ phận đóng mở duy trì trạng thái đóng theo thiết kế, hạn chế không khí bên ngoài đi vào đường ống hoặc bồn chứa.

Khi áp suất bên trong giảm xuống thấp: Nếu áp suất giảm đến ngưỡng thiết kế, chênh lệch áp suất sẽ làm bộ phận đóng mở dịch chuyển. Van mở đường dẫn để không khí từ bên ngoài đi vào, giúp giảm mức chân không và cân bằng áp suất.

Khi áp suất được cân bằng: Lực tác động lên bộ phận đóng mở giảm xuống. Van trở về trạng thái đóng, ngăn không khí tiếp tục đi vào hệ thống khi không còn nhu cầu phá chân không.

Nguyên lý này giúp bảo vệ thiết bị trong những tình huống như xả chất lỏng nhanh, ngưng tụ hơi hoặc thay đổi trạng thái vận hành. Tuy nhiên, hiệu quả bảo vệ phụ thuộc vào khả năng lưu thông không khí của van, ngưỡng mở, vị trí lắp đặt và mức độ chân không có thể phát sinh.

Cần lưu ý rằng Vacuum Breaker van không mặc nhiên có khả năng bảo vệ hệ thống trước mọi dạng quá áp hoặc áp suất âm. Khi thiết kế hệ thống, cần xác định rõ các tình huống vận hành và lựa chọn thiết bị có thông số phù hợp.

Đặc điểm nổi bật của Vacuum Breaker Valve inox

Khả năng chống ăn mòn tốt

Ưu điểm đáng chú ý của van phá chân không inox là khả năng chống gỉ và ăn mòn trong nhiều điều kiện làm việc. Đặc tính này giúp thiết bị phù hợp với môi trường ẩm, hệ thống nước và nhiều ứng dụng công nghiệp thông thường.

Tuy nhiên, inox 304 không chống ăn mòn tuyệt đối. Với môi trường chứa nhiều clorua, nước muối hoặc hóa chất ăn mòn mạnh, người dùng cần đánh giá khả năng tương thích của vật liệu và cân nhắc inox 316 hoặc vật liệu khác phù hợp hơn.

Độ bền và tuổi thọ sử dụng

Thân van inox có độ bền cơ học tương đối tốt khi được sử dụng trong giới hạn áp suất và nhiệt độ cho phép. Nếu sản phẩm được gia công đúng kỹ thuật, lắp đặt phù hợp và bảo dưỡng định kỳ, thiết bị có thể vận hành ổn định trong thời gian dài.

Tuổi thọ thực tế còn phụ thuộc vào chất lượng bộ phận đóng mở, lò xo, gioăng và điều kiện môi trường. Việc kiểm tra định kỳ giúp phát hiện sớm hiện tượng kẹt van, ăn mòn hoặc đóng kín không hoàn toàn.

Hoạt động tự động

Van phá chân không thường tự động đóng mở dựa trên chênh lệch áp suất mà không cần người vận hành điều khiển trực tiếp. Đặc điểm này giúp giảm thao tác thủ công và hỗ trợ hệ thống duy trì điều kiện áp suất phù hợp.

Kết cấu gọn, dễ tích hợp

Tùy dòng sản phẩm, van có thể được thiết kế với kết nối ren hoặc mặt bích, thuận tiện cho việc tích hợp vào đường ống và thiết bị. Khi lựa chọn cần kiểm tra kích thước, hướng lắp đặt và không gian bảo trì để bảo đảm van hoạt động đúng chức năng.

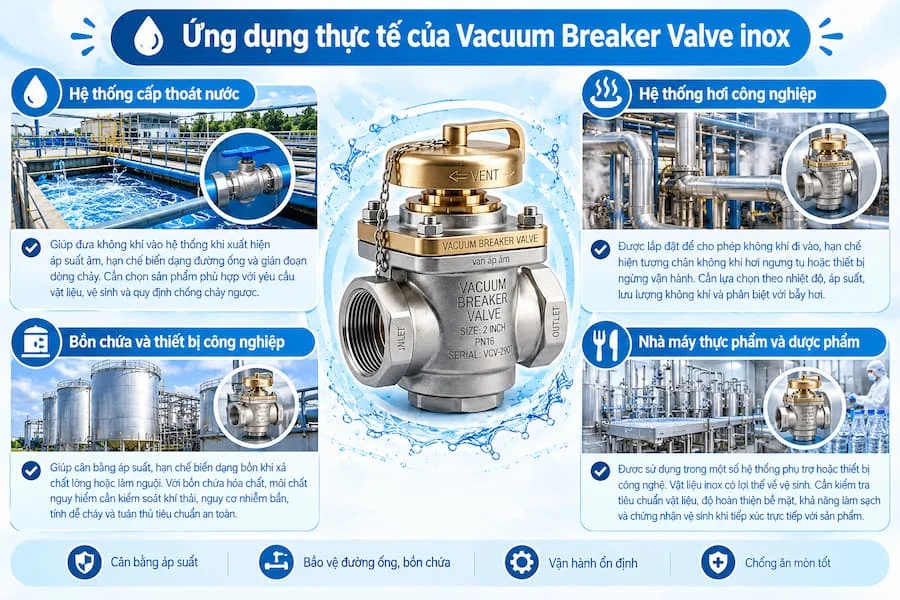

Ứng dụng thực tế của Vacuum Breaker Valve inox

Hệ thống cấp thoát nước

Trong hệ thống cấp thoát nước, van phá chân không có thể được sử dụng tại các vị trí có nguy cơ xuất hiện áp suất âm do dòng chảy thay đổi hoặc quá trình xả nước. Thiết bị giúp đưa không khí vào hệ thống theo điều kiện thiết kế, hạn chế nguy cơ biến dạng đường ống và gián đoạn dòng chảy.

Đối với hệ thống nước sạch, cần lựa chọn sản phẩm đáp ứng yêu cầu vật liệu và vệ sinh tương ứng. Nếu mục đích sử dụng là chống chảy ngược gây ô nhiễm nguồn nước, cần xác định đúng loại thiết bị chống chảy ngược được quy định cho hệ thống, không mặc định rằng mọi van phá chân không đều đáp ứng yêu cầu này.

Hệ thống hơi công nghiệp

Trong một số hệ thống hơi, chân không có thể hình thành khi hơi nước ngưng tụ hoặc thiết bị ngừng vận hành. Vacuum Breaker van có thể được lắp đặt để cho phép không khí đi vào, hạn chế hiện tượng chân không ảnh hưởng đến thiết bị và quá trình thoát nước ngưng.

Việc lựa chọn cần dựa trên nhiệt độ, áp suất, lưu lượng không khí yêu cầu và hướng dẫn của nhà sản xuất. Đồng thời, cần phân biệt van phá chân không với bẫy hơi vì hai thiết bị đảm nhiệm các chức năng khác nhau.

Bồn chứa và thiết bị công nghiệp

Bồn chứa có thể chịu áp suất âm khi xả chất lỏng, làm nguội hoặc xảy ra các thay đổi trong quá trình vận hành. Trong những trường hợp được thiết kế phù hợp, van phá chân không giúp đưa không khí vào để hạn chế nguy cơ biến dạng thành bồn.

Đối với bồn chứa hóa chất hoặc môi chất nguy hiểm, không nên tự ý sử dụng van hút không khí thông thường. Cần xem xét yêu cầu kiểm soát khí thải, nguy cơ nhiễm bẩn, tính dễ cháy và các tiêu chuẩn an toàn của hệ thống.

Nhà máy thực phẩm và dược phẩm

Vacuum Breaker van inox có thể được sử dụng trong một số hệ thống phụ trợ hoặc thiết bị công nghệ tại nhà máy thực phẩm, đồ uống và dược phẩm. Vật liệu inox có lợi thế về khả năng vệ sinh trong các thiết kế phù hợp.

Tuy nhiên, nếu van tiếp xúc trực tiếp với sản phẩm, cần kiểm tra tiêu chuẩn vật liệu, độ hoàn thiện bề mặt, khả năng làm sạch và chứng nhận vệ sinh. Không phải mọi sản phẩm inox 304 đều đáp ứng yêu cầu của dây chuyền thực phẩm hoặc dược phẩm.

Kinh nghiệm lựa chọn Vacuum Breaker Valve inox

Để lựa chọn đúng van phá chân không inox, cần xem xét các tiêu chí kỹ thuật quan trọng thay vì chỉ căn cứ vào kích thước hoặc giá thành.

• Vật liệu chế tạo: Chọn inox 304 cho nhiều môi trường thông thường hoặc cân nhắc inox 316 khi cần khả năng chống ăn mòn cao hơn.

• Ngưỡng hoạt động: Xác định mức áp suất âm mà van cần đáp ứng để bảo vệ hệ thống.

• Khả năng hút khí: Lưu lượng không khí đi vào phải đủ để hạn chế mức chân không dự kiến trong các tình huống vận hành.

• Kích thước và kiểu kết nối: Đảm bảo phù hợp với đường ống, bồn chứa và không gian lắp đặt.

• Nhiệt độ và môi trường sử dụng: Kiểm tra giới hạn nhiệt độ, vật liệu gioăng và khả năng tương thích với hơi hoặc hóa chất.

• Tài liệu kỹ thuật: Ưu tiên sản phẩm có thông số rõ ràng, hướng dẫn lắp đặt và thông tin bảo trì từ nhà sản xuất.

Ngoài ra, cần đánh giá nguy cơ không khí đi vào làm ảnh hưởng đến độ sạch hoặc thành phần của lưu chất. Với hệ thống yêu cầu kín khí, vô trùng hoặc kiểm soát khí thải, phương án bảo vệ chân không cần được thiết kế phù hợp với toàn bộ quy trình.

Lưu ý khi lắp đặt và bảo dưỡng

Van cần được lắp tại vị trí được nhà sản xuất khuyến nghị, bảo đảm đường dẫn không khí không bị che chắn hoặc tắc nghẽn. Cần kiểm tra hướng lắp, kiểu kết nối và độ kín của các mối nối trước khi đưa hệ thống vào vận hành.

Trong quá trình sử dụng, nên kiểm tra định kỳ bộ phận đóng mở, gioăng, lò xo nếu có và các vị trí dễ tích tụ cặn bẩn. Nếu van bị kẹt, không mở khi áp suất âm xuất hiện hoặc không đóng kín sau khi cân bằng áp suất, cần kiểm tra và sửa chữa theo hướng dẫn kỹ thuật.

Trước khi tháo van để bảo dưỡng, phải cô lập hệ thống và xác nhận điều kiện áp suất an toàn. Không nên tự ý thay đổi ngưỡng hoạt động hoặc sử dụng linh kiện không tương thích với thiết kế ban đầu.

Kết luận

Vacuum Breaker Valve inox là thiết bị quan trọng trong các hệ thống có nguy cơ xuất hiện chân không, giúp đưa không khí vào khi áp suất bên trong giảm xuống dưới ngưỡng thiết kế. Với thân van bằng thép không gỉ, thiết bị có thể đáp ứng nhiều ứng dụng trong hệ thống nước, đường ống hơi, bồn chứa và dây chuyền công nghiệp.

Để đạt hiệu quả bảo vệ, người dùng cần lựa chọn đúng vật liệu, ngưỡng hoạt động, lưu lượng hút khí và kiểu kết nối. Đồng thời, việc lắp đặt đúng kỹ thuật và kiểm tra định kỳ sẽ giúp thiết bị duy trì khả năng hoạt động ổn định, góp phần bảo vệ đường ống và thiết bị trong suốt quá trình sử dụng.
