Van Bi Nối Ren Inox 304 Có Gì Nổi Bật? Đặc Điểm Và Ứng Dụng

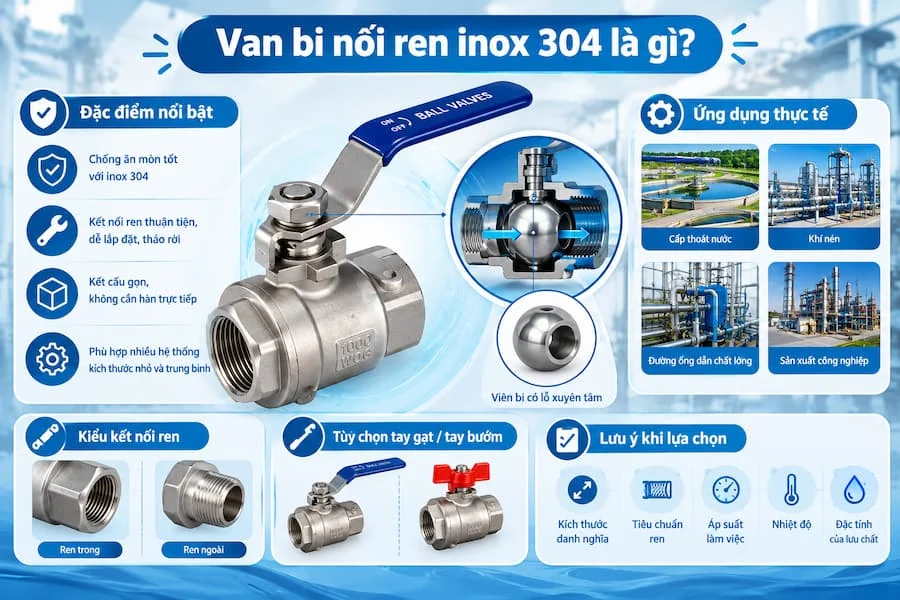

Van bi nối ren inox 304 là gì?

Van bi nối ren inox 304 là loại van công nghiệp được chế tạo từ thép không gỉ inox 304, sử dụng cơ chế đóng mở bằng viên bi có lỗ xuyên tâm và kết nối với đường ống thông qua kiểu ren trong hoặc ren ngoài. Thiết bị có nhiệm vụ kiểm soát dòng chảy của chất lỏng, khí và một số loại lưu chất phù hợp trong hệ thống đường ống dân dụng cũng như công nghiệp.

Điểm nổi bật của sản phẩm nằm ở sự kết hợp giữa vật liệu inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường thông thường và kiểu kết nối ren thuận tiện cho quá trình lắp đặt, tháo rời hoặc thay thế. So với một số phương pháp kết nối khác, valve bi nối ren thường có kết cấu gọn, không yêu cầu hàn trực tiếp vào đường ống và phù hợp với nhiều hệ thống có kích thước nhỏ đến trung bình.

Hiện nay, valve bi nối ren inox 304 được sử dụng trong hệ thống cấp thoát nước, khí nén, đường ống dẫn chất lỏng, thiết bị sản xuất và một số dây chuyền công nghiệp. Tùy theo thiết kế, van có thể được trang bị tay gạt hoặc tay bướm để người vận hành thực hiện thao tác đóng mở nhanh chóng.

Tuy nhiên, để lựa chọn đúng sản phẩm, người dùng cần quan tâm đến kích thước danh nghĩa, tiêu chuẩn ren, áp suất làm việc, nhiệt độ và đặc tính của lưu chất thay vì chỉ dựa vào vật liệu chế tạo.

Cấu tạo của van bi nối ren inox 304

Valve bi nối ren inox 304 thường gồm các bộ phận chính như thân van, bi van, trục van, gioăng làm kín, tay gạt và các chi tiết liên kết. Mỗi bộ phận đảm nhận một chức năng riêng, phối hợp để kiểm soát dòng chảy và hạn chế rò rỉ trong quá trình vận hành.

Thân van inox 304

Thân van là bộ phận bao bọc các chi tiết bên trong và tạo thành đường dẫn lưu chất. Vật liệu inox 304 chứa hàm lượng crom và niken đặc trưng, giúp hình thành lớp màng thụ động bảo vệ bề mặt trước quá trình ăn mòn trong nhiều điều kiện sử dụng.

Thân van thường được gia công theo dạng một mảnh, hai mảnh hoặc ba mảnh tùy thiết kế. Van một mảnh có kết cấu tương đối gọn, trong khi van hai mảnh và ba mảnh có thể thuận tiện hơn cho một số công việc kiểm tra, bảo dưỡng hoặc thay thế chi tiết.

Bi van

Bi van là bộ phận trực tiếp thực hiện chức năng đóng mở. Viên bi có lỗ xuyên tâm, được đặt bên trong thân van và liên kết với trục điều khiển.

Khi lỗ trên viên bi nằm cùng hướng với đường ống, lưu chất có thể đi qua. Khi bi xoay khoảng 90 độ, phần đặc của viên bi chắn ngang đường dẫn và ngăn dòng chảy.

Trục van và tay gạt

Trục van truyền chuyển động từ tay gạt đến viên bi. Khi người vận hành xoay tay gạt, trục làm bi xoay theo, giúp chuyển đổi trạng thái đóng mở.

Tay gạt thường được thiết kế để dễ thao tác và có thể đi kèm cơ cấu khóa ở một số dòng sản phẩm. Với các vị trí lắp đặt chật hẹp, người dùng có thể cân nhắc van tay bướm nếu sản phẩm đáp ứng yêu cầu kỹ thuật.

Gioăng làm kín

Gioăng làm kín được bố trí quanh bi van và tại các vị trí ghép nối nhằm hạn chế rò rỉ. Vật liệu gioăng phổ biến có thể gồm PTFE hoặc các vật liệu làm kín khác tùy thiết kế của nhà sản xuất.

Khả năng làm kín phụ thuộc vào chất lượng gioăng, độ chính xác gia công, áp suất, nhiệt độ và tính tương thích với lưu chất. Vì vậy, cần kiểm tra thông số của gioăng trước khi sử dụng với hóa chất hoặc môi trường nhiệt độ cao.

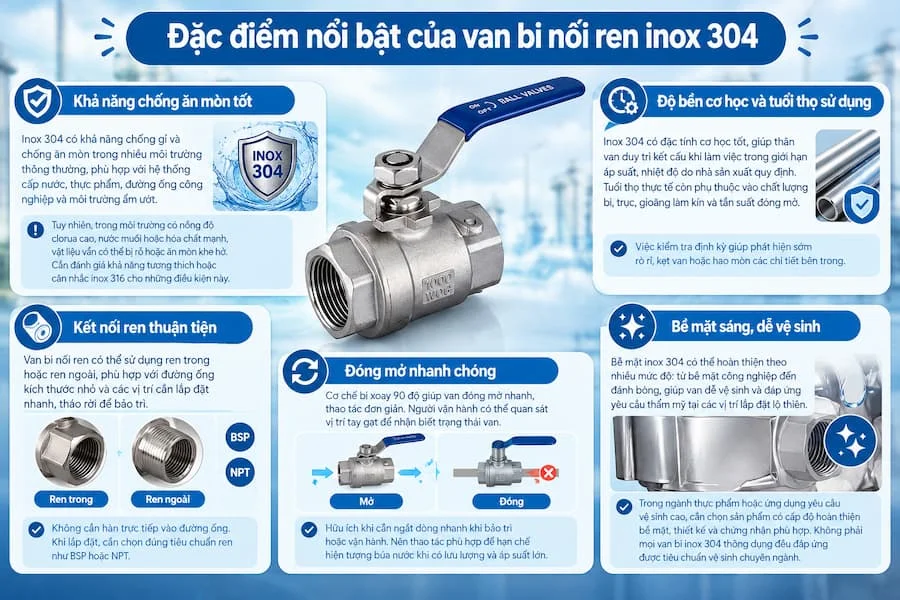

Đặc điểm nổi bật của van bi nối ren inox 304

Khả năng chống ăn mòn tốt

Một trong những ưu điểm đáng chú ý của inox 304 là khả năng chống gỉ và chống ăn mòn trong nhiều môi trường thông thường. Đặc tính này giúp van phù hợp với hệ thống cấp nước, một số ứng dụng thực phẩm, đường ống công nghiệp và môi trường thường xuyên tiếp xúc với độ ẩm.

Tuy nhiên, inox 304 không chống ăn mòn tuyệt đối. Trong môi trường có nồng độ clorua cao, nước muối hoặc hóa chất ăn mòn mạnh, vật liệu vẫn có thể xuất hiện hiện tượng rỗ hoặc ăn mòn khe hở. Với những điều kiện này, cần đánh giá khả năng tương thích hoặc cân nhắc vật liệu phù hợp hơn như inox 316.

Độ bền cơ học và tuổi thọ sử dụng

Inox 304 có đặc tính cơ học tương đối tốt, hỗ trợ thân van duy trì kết cấu trong điều kiện làm việc phù hợp. Khi được gia công đúng kỹ thuật và sử dụng trong giới hạn áp suất, nhiệt độ do nhà sản xuất quy định, van có thể vận hành ổn định trong thời gian dài.

Bên cạnh vật liệu, tuổi thọ thực tế còn phụ thuộc vào chất lượng bi van, trục, gioăng làm kín và tần suất đóng mở. Việc kiểm tra định kỳ giúp phát hiện sớm tình trạng rò rỉ, kẹt van hoặc hao mòn các chi tiết bên trong.

Kết nối ren thuận tiện

Van bi nối ren có thể sử dụng ren trong hoặc ren ngoài tùy theo thiết kế. Kiểu kết nối này thường phù hợp với các đường ống kích thước nhỏ và những vị trí cần lắp đặt nhanh, tháo rời để bảo trì.

So với kết nối hàn, phương pháp nối ren không yêu cầu hàn trực tiếp vào đường ống. Tuy nhiên, khi lắp đặt cần lựa chọn đúng tiêu chuẩn ren, chẳng hạn BSP hoặc NPT, bởi hai tiêu chuẩn này không hoàn toàn tương thích với nhau.

Đóng mở nhanh chóng

Cơ chế bi xoay một góc khoảng 90 độ giúp van đóng mở nhanh và thao tác đơn giản. Người vận hành có thể quan sát vị trí tay gạt để nhận biết trạng thái van trong nhiều thiết kế thông dụng.

Ưu điểm này đặc biệt hữu ích tại các vị trí cần ngắt dòng nhanh khi bảo trì hoặc vận hành thiết bị. Dù vậy, khi đóng mở đường ống có lưu lượng và áp suất lớn, nên thao tác phù hợp để hạn chế nguy cơ phát sinh hiện tượng búa nước.

Bề mặt sáng, dễ vệ sinh

Bề mặt inox 304 có thể được hoàn thiện theo nhiều mức độ khác nhau, từ bề mặt công nghiệp đến bề mặt đánh bóng. Đặc tính này giúp van dễ vệ sinh và đáp ứng yêu cầu thẩm mỹ tại các vị trí lắp đặt lộ thiên.

Đối với ngành thực phẩm hoặc các ứng dụng yêu cầu vệ sinh cao, cần lựa chọn sản phẩm có cấp độ hoàn thiện bề mặt, thiết kế và chứng nhận phù hợp. Không phải mọi van bi inox 304 thông dụng đều đáp ứng yêu cầu vệ sinh chuyên ngành.

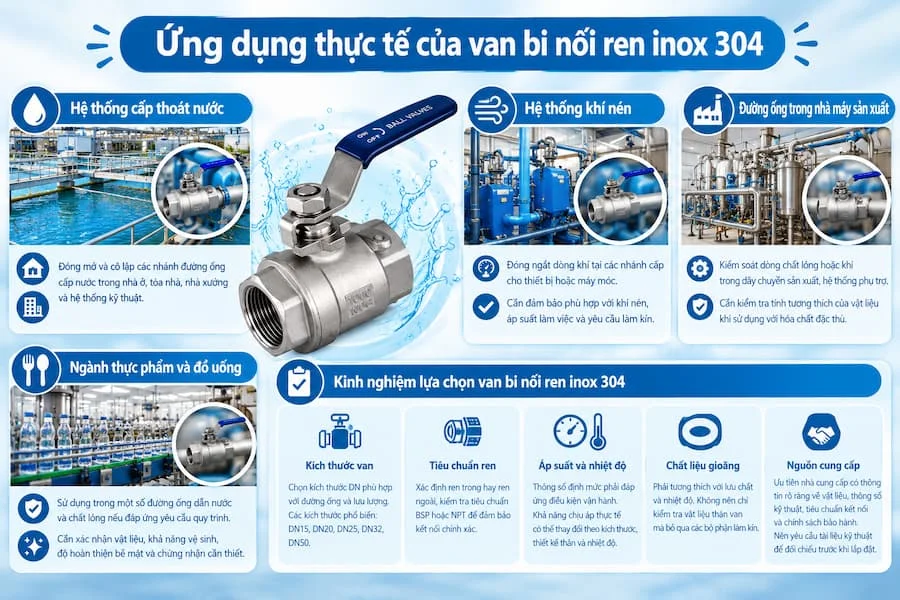

Ứng dụng thực tế của valve bi nối ren inox 304

Hệ thống cấp thoát nước

Van được sử dụng để đóng mở và cô lập các nhánh đường ống cấp nước trong nhà ở, tòa nhà, nhà xưởng và một số hệ thống kỹ thuật. Khả năng chống ăn mòn của inox 304 giúp thiết bị phù hợp với nhiều môi trường nước thông thường.

Khi lựa chọn, cần kiểm tra áp suất đường ống, kích thước kết nối và khả năng làm kín để hạn chế tình trạng rò rỉ tại vị trí lắp đặt.

Hệ thống khí nén

Trong hệ thống khí nén, valve bi nối ren inox 304 có thể được sử dụng để đóng ngắt dòng khí tại các nhánh cấp cho thiết bị hoặc máy móc. Kết cấu gọn và thao tác nhanh giúp thuận tiện cho việc cô lập từng khu vực khi bảo dưỡng.

Cần đảm bảo van được thiết kế phù hợp với khí nén, áp suất làm việc và yêu cầu làm kín của hệ thống.

Đường ống trong nhà máy sản xuất

Van có thể xuất hiện trong các dây chuyền sản xuất, hệ thống phụ trợ và thiết bị công nghiệp cần kiểm soát dòng chất lỏng hoặc khí. Việc lựa chọn inox 304 thường được cân nhắc khi môi trường có độ ẩm hoặc yêu cầu chống gỉ tốt.

Đối với hóa chất đặc thù, cần kiểm tra tính tương thích của cả thân van và gioăng làm kín trước khi đưa vào sử dụng.

Ngành thực phẩm và đồ uống

Van bi inox 304 có thể được sử dụng trong một số đường ống dẫn nước và chất lỏng thuộc dây chuyền thực phẩm, đồ uống nếu đáp ứng yêu cầu của quy trình.

Trong trường hợp tiếp xúc trực tiếp với sản phẩm thực phẩm, cần xác nhận vật liệu, khả năng vệ sinh, độ hoàn thiện bề mặt và chứng nhận cần thiết. Việc chỉ sử dụng inox 304 không đồng nghĩa van tự động đáp ứng mọi tiêu chuẩn vệ sinh.

Kinh nghiệm lựa chọn van bi nối ren inox 304

Để chọn được van phù hợp, người mua nên kiểm tra một số tiêu chí quan trọng.

Kích thước van: Cần lựa chọn kích thước DN tương ứng với đường ống và lưu lượng yêu cầu. Các kích thước phổ biến có thể gồm DN15, DN20, DN25, DN32 và DN50, tùy dòng sản phẩm.

Tiêu chuẩn ren: Xác định rõ ren trong hay ren ngoài, đồng thời kiểm tra tiêu chuẩn BSP hoặc NPT để đảm bảo khả năng kết nối chính xác.

Áp suất và nhiệt độ làm việc: Thông số định mức phải đáp ứng điều kiện vận hành của hệ thống. Khả năng chịu áp thực tế có thể thay đổi theo kích thước van, thiết kế thân và nhiệt độ sử dụng.

Chất liệu gioăng: Gioăng phải tương thích với lưu chất và nhiệt độ. Không nên chỉ kiểm tra vật liệu thân van mà bỏ qua các bộ phận làm kín.

Nguồn cung cấp: Nên ưu tiên nhà cung cấp có thông tin rõ ràng về vật liệu, thông số kỹ thuật, tiêu chuẩn kết nối và chính sách bảo hành. Đối với hệ thống quan trọng, nên yêu cầu tài liệu kỹ thuật để đối chiếu trước khi lắp đặt.

Lưu ý khi lắp đặt và bảo dưỡng

Trước khi lắp đặt, cần vệ sinh đầu ren, kiểm tra kích thước và đảm bảo hai đầu kết nối không bị hư hỏng. Sử dụng vật liệu làm kín ren phù hợp với môi chất, tránh quấn quá nhiều băng tan hoặc siết quá lực làm hỏng ren và gây nứt chi tiết.

Khi vận hành, không nên dùng tay gạt để tạo lực cưỡng bức nếu van bị kẹt. Cần kiểm tra nguyên nhân và xử lý đúng cách để tránh làm cong trục hoặc hư hỏng cơ cấu bên trong.

Định kỳ kiểm tra tình trạng rò rỉ tại đầu nối, thân van và khu vực trục. Nếu van đóng không kín, thao tác nặng hoặc xuất hiện dấu hiệu ăn mòn, cần kiểm tra gioăng, bi van và điều kiện làm việc để đưa ra phương án sửa chữa hoặc thay thế.

Kết luận

Van bi nối ren inox 304 là lựa chọn phổ biến cho nhiều hệ thống đường ống nhờ khả năng chống ăn mòn tốt trong môi trường phù hợp, độ bền cơ học, thao tác đóng mở nhanh và kiểu kết nối thuận tiện. Sản phẩm được ứng dụng trong hệ thống cấp nước, khí nén, nhà máy sản xuất và một số dây chuyền thực phẩm.

Để đảm bảo hiệu quả sử dụng, cần lựa chọn đúng kích thước, tiêu chuẩn ren, áp suất, nhiệt độ và vật liệu gioăng. Đồng thời, việc lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ sẽ giúp hạn chế rò rỉ, kéo dài tuổi thọ van và duy trì sự ổn định của toàn bộ hệ thống.
