Pinch Valve Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

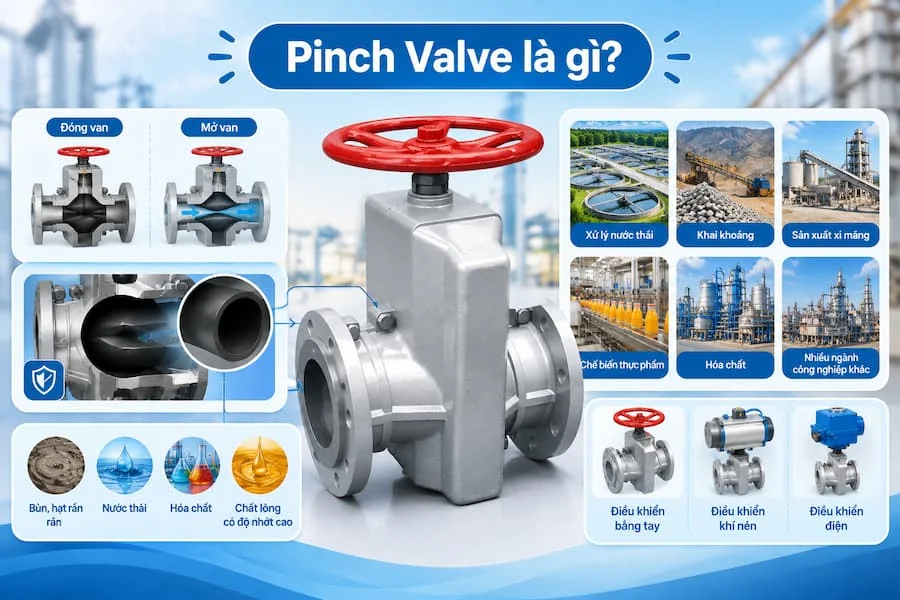

Pinch Valve là gì?

Pinch Valve (còn gọi là van ép, van kẹp ống hoặc van bóp) là một loại van công nghiệp được sử dụng để đóng, mở hoặc điều tiết dòng chảy bằng cách ép chặt hoặc thả lỏng một ống mềm đàn hồi nằm bên trong thân van. Khi ống mềm bị ép kín, dòng lưu chất sẽ bị ngăn lại; khi lực ép được giải phóng, ống trở về trạng thái ban đầu và cho phép lưu chất đi qua.

Điểm đặc biệt của Pinch van là lưu chất chủ yếu tiếp xúc với bề mặt bên trong của ống mềm, thay vì tiếp xúc trực tiếp với các bộ phận kim loại như đĩa van, bi van hoặc cửa van. Nhờ cấu tạo này, thiết bị phù hợp với nhiều môi chất có tính mài mòn, chứa hạt rắn hoặc có độ nhớt cao.

Hiện nay, Pinch van được sử dụng trong các hệ thống xử lý nước thải, khai khoáng, sản xuất xi măng, chế biến thực phẩm, hóa chất và nhiều ngành công nghiệp khác. Tùy theo yêu cầu vận hành, van có thể sử dụng cơ cấu điều khiển bằng tay, khí nén hoặc điện.

Tuy nhiên, hiệu quả làm việc của van phụ thuộc đáng kể vào vật liệu ống mềm, áp suất vận hành, nhiệt độ và đặc tính của lưu chất. Vì vậy, việc lựa chọn đúng loại Pinch van là yếu tố quan trọng để đảm bảo hệ thống hoạt động ổn định.

Cấu tạo của Pinch van

Một van Pinch van tiêu chuẩn thường gồm ba bộ phận chính: ống mềm đàn hồi, thân van và cơ cấu điều khiển. Mỗi bộ phận đảm nhận một chức năng riêng, phối hợp với nhau để kiểm soát dòng chảy.

Ống mềm đàn hồi (Sleeve/Tube)

Ống mềm là bộ phận quan trọng nhất của Pinch van, đồng thời là phần tiếp xúc trực tiếp với lưu chất. Bộ phận này có nhiệm vụ tạo đường dẫn dòng chảy và biến dạng khi chịu lực ép từ cơ cấu điều khiển.

Vật liệu chế tạo ống mềm thường gồm cao su tự nhiên, NBR, EPDM, silicone hoặc các loại elastomer chuyên dụng khác. Mỗi vật liệu có đặc tính riêng về khả năng chịu nhiệt, chống mài mòn và tương thích hóa học.

Ví dụ, NBR thường được cân nhắc cho một số ứng dụng liên quan đến dầu và chất lỏng gốc dầu; EPDM phù hợp với nhiều ứng dụng nước và một số hóa chất; trong khi cao su tự nhiên có thể được lựa chọn cho môi trường có tính mài mòn cao nếu điều kiện làm việc phù hợp.

Ống mềm cần có độ đàn hồi tốt để đóng mở nhiều lần mà không bị nứt, rách hoặc mất khả năng phục hồi. Khi lựa chọn, cần kiểm tra cả nhiệt độ, áp suất, nồng độ hóa chất và kích thước hạt rắn trong lưu chất.

Thân van (Body)

Thân van là phần vỏ bên ngoài có nhiệm vụ bảo vệ, định vị và giữ cố định ống mềm. Tùy theo thiết kế, thân van có thể được chế tạo từ gang, thép, inox, nhôm hoặc vật liệu composite.

Bộ phận này giúp duy trì hình dạng tổng thể của van và tạo vị trí lắp đặt cơ cấu ép. Trong một số thiết kế, thân van còn được sử dụng để tạo khoang cấp khí nén nhằm làm biến dạng ống mềm.

Vật liệu thân van được lựa chọn dựa trên môi trường lắp đặt, áp suất làm việc và yêu cầu về độ bền cơ học. Cần lưu ý rằng vật liệu thân van không quyết định hoàn toàn khả năng tương thích với lưu chất, bởi ống mềm mới là bộ phận tiếp xúc trực tiếp với môi chất trong điều kiện vận hành thông thường.

Cơ cấu điều khiển (Actuator)

Cơ cấu điều khiển tạo ra lực cần thiết để ép ống mềm đóng dòng chảy hoặc giải phóng lực ép để mở van. Pinch van có thể sử dụng nhiều phương thức vận hành khác nhau.

• Điều khiển thủ công: Sử dụng tay quay, vô lăng hoặc cơ cấu cơ khí để tạo lực ép. Loại này phù hợp với hệ thống có tần suất đóng mở thấp và không yêu cầu tự động hóa cao.

• Điều khiển khí nén: Sử dụng áp lực khí nén hoặc cơ cấu chấp hành khí nén để đóng mở van. Phương án này thường được sử dụng trong dây chuyền sản xuất tự động, đặc biệt khi cần đóng mở nhanh hoặc điều khiển từ xa.

• Điều khiển điện: Sử dụng bộ truyền động điện để thực hiện thao tác đóng mở. Một số cấu hình có thể kết hợp tín hiệu điều khiển để điều chỉnh độ mở theo yêu cầu của hệ thống.

Việc lựa chọn cơ cấu điều khiển phụ thuộc vào kích thước van, lực ép cần thiết, tần suất hoạt động và mức độ tự động hóa của dây chuyền.

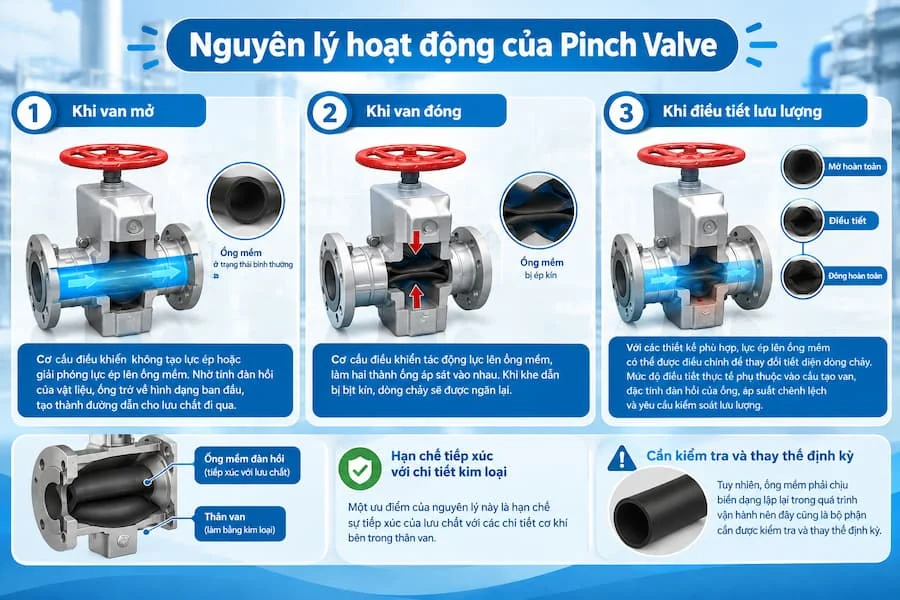

Nguyên lý hoạt động của Pinch van

Pinch van hoạt động dựa trên nguyên lý biến dạng đàn hồi của ống mềm. Quá trình đóng mở thường diễn ra theo các bước sau:

Khi van mở: Cơ cấu điều khiển không tạo lực ép hoặc giải phóng lực ép lên ống mềm. Nhờ tính đàn hồi của vật liệu, ống trở về hình dạng ban đầu, tạo thành đường dẫn cho lưu chất đi qua.

Khi van đóng: Cơ cấu điều khiển tác động lực lên ống mềm, làm hai thành ống áp sát vào nhau. Khi khe dẫn bị bịt kín, dòng chảy sẽ được ngăn lại.

Khi điều tiết lưu lượng: Với các thiết kế phù hợp, lực ép lên ống mềm có thể được điều chỉnh để thay đổi tiết diện dòng chảy. Mức độ điều tiết thực tế phụ thuộc vào cấu tạo van, đặc tính đàn hồi của ống, áp suất chênh lệch và yêu cầu kiểm soát lưu lượng.

Một ưu điểm của nguyên lý này là hạn chế sự tiếp xúc của lưu chất với các chi tiết cơ khí bên trong thân van. Tuy nhiên, ống mềm phải chịu biến dạng lặp lại trong quá trình vận hành nên đây cũng là bộ phận cần được kiểm tra và thay thế định kỳ.

Ưu điểm và nhược điểm của Pinch Valve

Ưu điểm

Hạn chế tắc nghẽn: Đường dẫn của van có thể mở tương đối thông thoáng, phù hợp với một số loại bùn, huyền phù và lưu chất chứa hạt rắn.

Chống mài mòn tốt trong ứng dụng phù hợp: Khi lựa chọn đúng vật liệu ống mềm, van có thể làm việc hiệu quả với các dòng lưu chất có tính mài mòn.

Hạn chế tiếp xúc với bộ phận kim loại: Lưu chất chủ yếu tiếp xúc với bề mặt ống mềm, giúp giảm nguy cơ ăn mòn các chi tiết kim loại bên trong và hạn chế nhiễm bẩn từ những bộ phận này.

Kết cấu tương đối đơn giản: Van có ít chi tiết tiếp xúc trực tiếp với dòng chảy, thuận tiện cho công tác kiểm tra và bảo trì.

Có nhiều phương án điều khiển: Người dùng có thể lựa chọn loại vận hành bằng tay, khí nén hoặc điện tùy theo nhu cầu.

Nhược điểm

Bên cạnh các ưu điểm, Pinch van cũng có một số hạn chế cần xem xét.

• Ống mềm là bộ phận hao mòn và cần thay thế sau một thời gian vận hành.

• Khả năng chịu nhiệt, áp suất và hóa chất phụ thuộc nhiều vào vật liệu ống mềm.

• Không phải mọi loại Pinch van đều phù hợp với áp suất cao hoặc nhiệt độ khắc nghiệt.

• Ống mềm có thể bị lão hóa, nứt hoặc giảm độ đàn hồi nếu sử dụng sai điều kiện.

• Khả năng điều tiết chính xác có thể hạn chế so với một số loại van điều khiển chuyên dụng.

Do đó, cần đánh giá điều kiện vận hành thực tế trước khi lựa chọn thay thế các loại van công nghiệp khác bằng Pinch van.

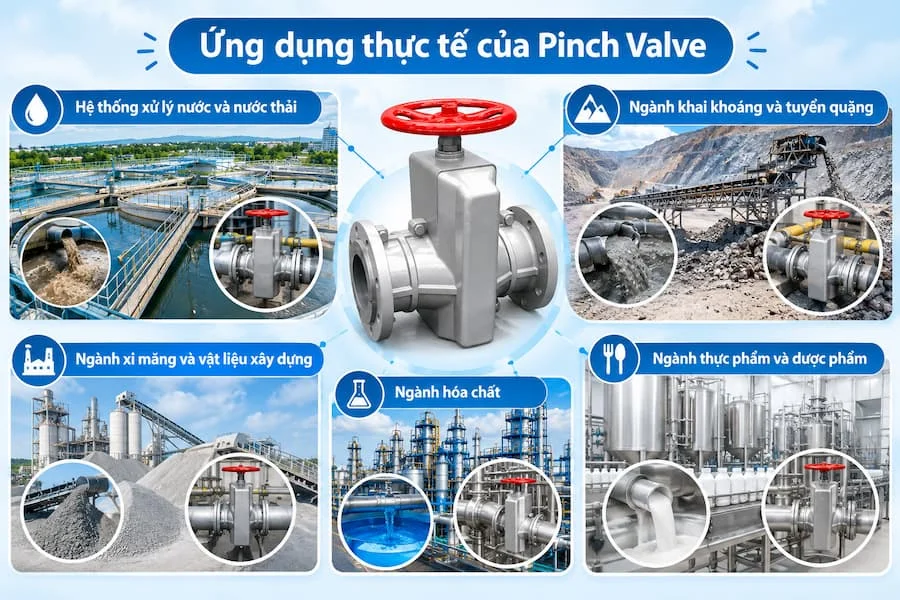

Ứng dụng thực tế của Pinch Valve

Hệ thống xử lý nước và nước thải

Trong các nhà máy xử lý nước, Pinch van có thể được sử dụng để kiểm soát dòng bùn, nước thải có chứa cặn và một số loại huyền phù. Đặc điểm đường dẫn ít chi tiết cản trở giúp hạn chế một số vấn đề tắc nghẽn trong điều kiện phù hợp.

Tuy nhiên, cần lựa chọn vật liệu ống mềm tương thích với hóa chất xử lý nước và kiểm tra áp suất làm việc của hệ thống.

Ngành khai khoáng và tuyển quặng

Quá trình khai khoáng thường phát sinh bùn quặng, hỗn hợp khoáng chất và chất lỏng có chứa hạt rắn gây mài mòn. Pinch van có thể được sử dụng để đóng mở hoặc điều tiết những dòng lưu chất này.

Trong ứng dụng khai khoáng, việc lựa chọn ống mềm có khả năng chống mài mòn và tuổi thọ phù hợp là yếu tố quan trọng giúp giảm thời gian dừng máy để bảo trì.

Ngành xi măng và vật liệu xây dựng

Trong một số dây chuyền sản xuất xi măng và vật liệu xây dựng, Pinch van được sử dụng để kiểm soát bùn, huyền phù hoặc các dòng vật liệu phù hợp với thiết kế van.

Với lưu chất chứa nhiều hạt rắn, cần đánh giá kích thước hạt, mức độ mài mòn và phương thức vận chuyển trước khi quyết định sử dụng.

Ngành hóa chất

Pinch van có thể được sử dụng trong hệ thống vận chuyển một số loại hóa chất khi vật liệu ống mềm tương thích với môi chất. Do dòng hóa chất chủ yếu tiếp xúc với ống mềm, việc lựa chọn đúng vật liệu giúp hạn chế nguy cơ ăn mòn các bộ phận kim loại bên trong.

Không nên lựa chọn van chỉ dựa trên tên hóa chất. Cần kiểm tra nồng độ, nhiệt độ, áp suất và bảng tương thích hóa học của nhà sản xuất ống mềm.

Ngành thực phẩm và dược phẩm

Trong một số dây chuyền thực phẩm và dược phẩm, Pinch van có thể được sử dụng để kiểm soát dòng chất lỏng hoặc huyền phù phù hợp với thiết kế. Cấu tạo hạn chế các chi tiết cơ khí tiếp xúc với lưu chất có thể mang lại lợi ích trong một số quy trình.

Tuy nhiên, thiết bị phải đáp ứng yêu cầu vệ sinh, khả năng làm sạch, tiêu chuẩn vật liệu tiếp xúc và các quy định chuyên ngành tương ứng. Không phải mọi loại Pinch van công nghiệp đều phù hợp cho ứng dụng thực phẩm hoặc dược phẩm.

Kinh nghiệm lựa chọn Pinch Valve phù hợp

Để lựa chọn Pinch van hiệu quả, cần xem xét một số yếu tố kỹ thuật quan trọng.

Thứ nhất, xác định đặc tính lưu chất. Cần biết lưu chất là nước, bùn, hóa chất, huyền phù hay hỗn hợp chứa hạt rắn. Các thông tin này giúp xác định vật liệu ống mềm và kiểu van phù hợp.

Thứ hai, kiểm tra áp suất và nhiệt độ làm việc. Van và ống mềm phải đáp ứng điều kiện vận hành thực tế. Không nên sử dụng vượt quá giới hạn do nhà sản xuất quy định.

Thứ ba, lựa chọn vật liệu ống mềm. Cần đánh giá khả năng chống mài mòn, độ đàn hồi và tính tương thích hóa học. Đây là yếu tố ảnh hưởng trực tiếp đến tuổi thọ của van.

Thứ tư, xác định kích thước và kiểu kết nối. Đường kính danh nghĩa phải phù hợp với đường ống và lưu lượng yêu cầu. Đồng thời, cần lựa chọn kết nối mặt bích hoặc kiểu kết nối khác theo thiết kế hệ thống.

Thứ năm, lựa chọn cơ cấu điều khiển. Van thủ công phù hợp với nhu cầu vận hành đơn giản; van khí nén hoặc điện phù hợp hơn khi cần tự động hóa và điều khiển từ xa.

Ngoài ra, nên xem xét khả năng cung cấp ống mềm thay thế, hướng dẫn bảo trì và dịch vụ kỹ thuật từ nhà cung cấp để tối ưu chi phí trong suốt vòng đời thiết bị.

Bảo trì và lưu ý khi sử dụng Pinch Valve

Ống mềm là bộ phận chịu tác động trực tiếp trong mỗi chu kỳ đóng mở, vì vậy cần được kiểm tra định kỳ để phát hiện dấu hiệu nứt, phồng, biến dạng hoặc giảm độ đàn hồi.

Nếu van đóng không kín, đóng mở chậm hoặc xuất hiện rò rỉ, cần kiểm tra tình trạng ống mềm, cơ cấu điều khiển và áp suất cấp cho bộ truyền động nếu có. Khi thay ống, phải sử dụng vật liệu và kích thước tương thích với đúng model van.

Trước khi bảo trì, cần cô lập nguồn lưu chất, xả áp và thực hiện các biện pháp an toàn theo quy trình của hệ thống. Không tháo van khi đường ống vẫn còn áp suất hoặc chứa môi chất nguy hiểm.

Kết luận

Pinch Valve là giải pháp van công nghiệp sử dụng ống mềm đàn hồi để đóng mở hoặc điều tiết dòng chảy. Nhờ hạn chế tiếp xúc trực tiếp giữa lưu chất và các chi tiết kim loại, loại van này phù hợp với nhiều ứng dụng liên quan đến bùn, huyền phù và môi chất chứa hạt rắn.

Để thiết bị hoạt động ổn định, người dùng cần lựa chọn đúng vật liệu ống mềm, kích thước, áp suất, nhiệt độ và cơ cấu điều khiển. Đồng thời, việc kiểm tra và thay thế ống mềm đúng thời điểm sẽ giúp kéo dài tuổi thọ thiết bị, giảm thời gian dừng hệ thống và tối ưu chi phí vận hành.
