Van chống cháy ngược khí Gas

Cấu tạo và nguyên lý hoạt động của van chống cháy ngược khí gas

Trong các hệ thống sử dụng khí gas, khí oxy, khí cháy hoặc thiết bị hàn cắt, hiện tượng cháy ngược là một trong những sự cố nguy hiểm có thể gây hư hỏng thiết bị, cháy đường ống, thậm chí dẫn đến nổ. Để hạn chế rủi ro này, van chốngg cháy ngược khí gas được sử dụng như một thiết bị bảo vệ quan trọng, có khả năng ngăn ngọn lửa lan truyền ngược về phía nguồn khí.

Van chống cháy ngược thường được lắp trên đường dẫn khí của hệ thống hàn cắt oxy-gas, đường ống khí cháy hoặc các thiết bị sử dụng gas. Thiết bị có thể kết hợp nhiều cơ cấu bảo vệ như bộ lọc, van một chiều, bộ dập lửa và van ngắt nhiệt, giúp kiểm soát cả dòng khí và ngọn lửa khi xảy ra sự cố.

Van chống cháy ngược khí gas là gì?

Van chống cháy ngược khí gas là thiết bị an toàn được thiết kế để ngăn ngọn lửa và dòng khí cháy lan ngược từ phía thiết bị sử dụng về đường ống hoặc nguồn cung cấp khí.

Trong điều kiện vận hành bình thường, khí gas hoặc khí cháy di chuyển theo đúng chiều từ nguồn cấp đến thiết bị tiêu thụ. Khi xảy ra hiện tượng cháy ngược (Flashback), vận tốc lan truyền của ngọn lửa có thể vượt quá tốc độ dòng khí, khiến ngọn lửa di chuyển ngược vào bên trong đường ống.

Nếu không được kiểm soát, ngọn lửa có thể tiếp tục lan về phía bình gas, nguồn nhiên liệu hoặc khu vực chứa khí, tạo ra nguy cơ cháy nổ nghiêm trọng.

Van chống cháy ngược hoạt động bằng cách ngăn dòng khí chảy ngược, dập tắt ngọn lửa và trong một số thiết kế có thể tự động khóa dòng khí khi nhiệt độ tăng bất thường.

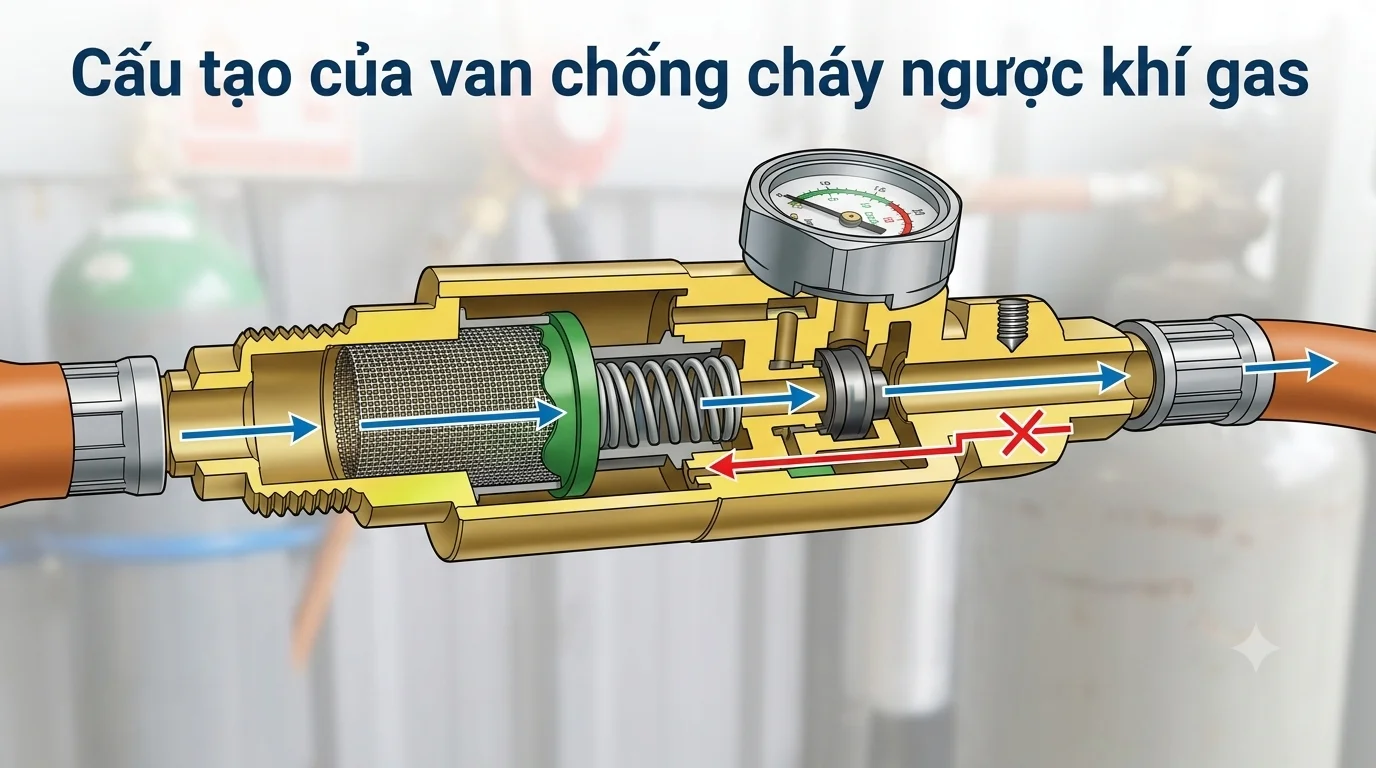

Cấu tạo của van chống cháy ngược khí gas

Tùy theo thương hiệu và ứng dụng, cấu tạo van chống cháy ngược có thể khác nhau. Tuy nhiên, một thiết bị hoàn chỉnh thường bao gồm các bộ phận chính sau:

Thân van

Thân van là bộ phận bao bọc và bảo vệ các cơ cấu bên trong. Vật liệu chế tạo thường là đồng thau, thép hoặc hợp kim có khả năng chịu áp suất và nhiệt độ phù hợp với môi trường khí.

Hai đầu thân van được thiết kế theo kiểu ren hoặc kết nối chuyên dụng để lắp vào đường ống, dây dẫn gas, bộ điều áp hoặc thiết bị hàn cắt.

Thân van phải có độ bền cơ học cao và khả năng chịu nhiệt tốt vì thiết bị có thể phải làm việc trong điều kiện xảy ra nhiệt độ cao hoặc ngọn lửa bất thường.

Bộ lọc kim loại thiêu kết

Bộ lọc thường được chế tạo từ vật liệu kim loại thiêu kết với cấu trúc nhiều lỗ nhỏ.

Chức năng của bộ phận này là:

• Hạn chế bụi bẩn và tạp chất đi vào bên trong van.

• Bảo vệ các cơ cấu làm kín.

• Hỗ trợ ngăn chặn hoặc làm suy giảm năng lượng của ngọn lửa.

• Giúp hệ thống hoạt động ổn định hơn.

Đây là một trong những bộ phận quan trọng trong thiết kế chống cháy ngược.

Van một chiều

Van một chiều cho phép khí đi theo một hướng nhất định và hạn chế dòng khí chảy ngược.

Khi áp suất phía đầu vào cao hơn phía đầu ra, cơ cấu van mở để khí đi qua. Khi xuất hiện áp suất ngược, cơ cấu này đóng lại, hạn chế khí từ phía thiết bị sử dụng quay trở lại đường cấp.

Tuy nhiên, cần lưu ý rằng van một chiều không đồng nghĩa với van chống cháy ngược hoàn chỉnh. Van một chiều chủ yếu kiểm soát dòng khí, trong khi bộ phận chống cháy có nhiệm vụ dập tắt sự lan truyền của ngọn lửa.

Bộ phận dập lửa

Bộ phận dập lửa có cấu trúc đặc biệt với các khe hoặc đường dẫn nhỏ. Khi ngọn lửa cố gắng đi ngược qua van, nhiệt lượng của ngọn lửa được truyền vào vật liệu dập lửa, làm giảm nhiệt độ và ngăn ngọn lửa tiếp tục lan truyền.

Đây là cơ cấu đặc biệt quan trọng trong việc bảo vệ đường ống khỏi hiện tượng flashback.

Van ngắt nhiệt

Một số loại van chống cháy ngược được trang bị thêm cơ cấu ngắt nhiệt (Thermal Shut-off).

Khi nhiệt độ bên trong van tăng đến mức thiết kế do ngọn lửa hoặc sự cố nhiệt, cơ cấu nhạy nhiệt sẽ tác động. Chốt giữ có thể giải phóng dưới tác động của lò xo, khiến van chuyển sang trạng thái đóng.

Nhờ đó, nguồn khí được ngắt tự động, hạn chế việc tiếp tục cung cấp nhiên liệu cho đám cháy.

Lò xo và cơ cấu làm kín

Lò xo có nhiệm vụ tạo lực đóng hoặc duy trì trạng thái làm việc của van. Đi kèm với đó là các gioăng, đệm kín giúp hạn chế rò rỉ khí tại các vị trí kết nối và bên trong thiết bị.

Chất lượng của vật liệu làm kín cần phù hợp với loại khí, áp suất và nhiệt độ làm việc.

Nguyên lý hoạt động của van chống cháy ngược khí gas

Nguyên lý hoạt động của van có thể được hiểu thông qua hai trạng thái chính: vận hành bình thường và khi xảy ra cháy ngược.

Khi hệ thống hoạt động bình thường

Ở trạng thái bình thường, khí gas hoặc khí cháy được cung cấp từ nguồn qua đường ống đến thiết bị tiêu thụ.

Áp suất khí tác động lên cơ cấu van một chiều khiến van mở. Dòng khí đi qua bộ phận bảo vệ và tiếp tục đến mỏ hàn, đầu đốt hoặc thiết bị sử dụng.

Trong quá trình này, van không cản trở đáng kể dòng khí khi hệ thống được lựa chọn đúng thông số kỹ thuật.

Có thể hình dung dòng khí theo trình tự:

Nguồn khí → van chống cháy ngược → đường ống/dây dẫn → thiết bị sử dụng → ngọn lửa.

Khi xuất hiện dòng khí ngược

Trong một số tình huống, áp suất phía thiết bị sử dụng có thể tăng hoặc điều kiện vận hành thay đổi khiến khí có xu hướng chảy ngược.

Lúc này, van một chiều đóng lại.

Cơ cấu này giúp hạn chế lượng khí có thể quay ngược về phía nguồn, đồng thời giảm khả năng hình thành hỗn hợp khí nguy hiểm trong đường ống.

Khi xảy ra hiện tượng cháy ngược

Cháy ngược xảy ra khi ngọn lửa lan truyền ngược vào hệ thống khí.

Khi ngọn lửa tiếp cận van, bộ phận dập lửa sẽ hấp thụ và truyền nhiệt ra môi trường xung quanh. Các khe dẫn nhỏ làm giảm khả năng ngọn lửa vượt qua phần tử dập lửa.

Nếu thiết bị được trang bị van ngắt nhiệt, khi nhiệt độ tăng đến ngưỡng tác động, cơ cấu nhiệt sẽ giải phóng chốt giữ. Lò xo lập tức đẩy cơ cấu đóng, ngắt dòng khí.

Như vậy, hệ thống có thể tạo ra nhiều lớp bảo vệ:

Ngăn dòng khí ngược → dập tắt ngọn lửa → ngắt nguồn khí khi nhiệt độ quá cao.

Đây chính là nguyên lý bảo vệ cơ bản của van chốngg cháy ngược khí gas.

Những nguyên nhân thường gây cháy ngược khí gas

Hiện tượng cháy ngược có thể xuất phát từ nhiều nguyên nhân khác nhau, đặc biệt trong hệ thống hàn cắt oxy-gas.

Một số nguyên nhân phổ biến gồm:

• Áp suất khí cung cấp không phù hợp.

• Tốc độ dòng khí quá thấp.

• Đầu phun hoặc mỏ hàn bị tắc.

• Thiết bị hàn cắt bị quá nhiệt.

• Tỷ lệ pha trộn giữa khí cháy và oxy không phù hợp.

• Rò rỉ hoặc hư hỏng đường ống dẫn khí.

• Thao tác vận hành không đúng quy trình.

• Thiết bị điều áp hoạt động không ổn định.

• Van một chiều hoặc thiết bị bảo vệ bị hư hỏng.

Khi những điều kiện trên xảy ra, ngọn lửa có thể đi ngược vào trong đầu đốt rồi tiếp tục lan vào đường dẫn khí.

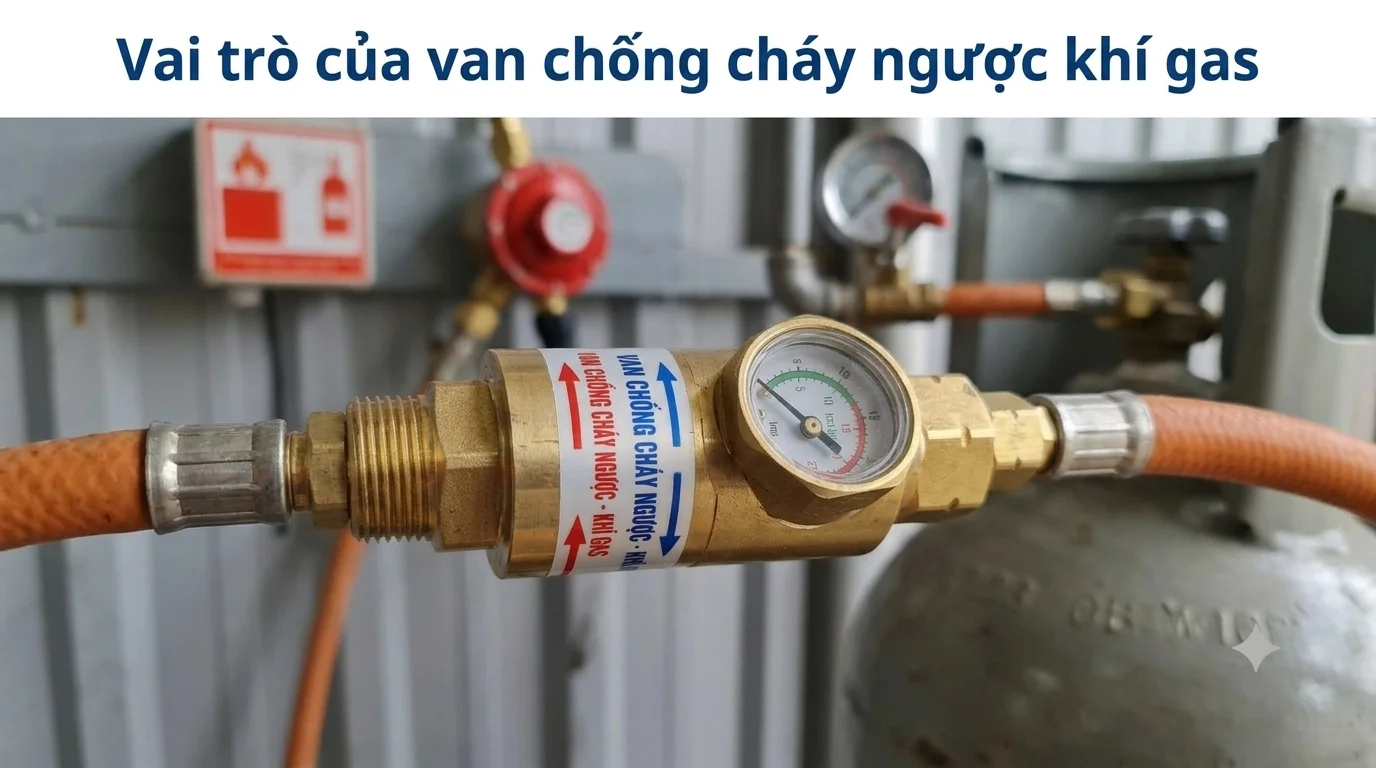

Vai trò của van chống cháy ngược khí gas

Van chống cháy ngược mang lại nhiều lợi ích quan trọng cho hệ thống sử dụng khí cháy.

Bảo vệ nguồn khí

Thiết bị tạo ra một lớp bảo vệ giữa khu vực sử dụng và nguồn khí, hạn chế nguy cơ ngọn lửa tiếp cận bình gas hoặc đường ống chính.

Hạn chế cháy nổ

Bằng cách dập tắt ngọn lửa và ngắt dòng khí trong điều kiện nguy hiểm, van giúp giảm khả năng sự cố phát triển thành cháy lan hoặc nổ.

Bảo vệ đường ống

Cháy ngược bên trong đường ống có thể tạo ra nhiệt độ và áp suất bất thường. Van giúp hạn chế tác động này lên các bộ phận phía sau.

Tăng độ an toàn cho hệ thống hàn cắt

Trong các hệ thống oxy-gas, việc sử dụng thiết bị chống cháy ngược phù hợp giúp tăng mức độ an toàn cho người vận hành và thiết bị.

Lưu ý khi lựa chọn và sử dụng Van chống cháy ngược khí Gas

Để van hoạt động hiệu quả, không nên lựa chọn thiết bị chỉ dựa trên kích thước đường ống. Một số thông số cần xem xét gồm:

• Loại khí sử dụng.

• Áp suất làm việc.

• Lưu lượng khí.

• Nhiệt độ làm việc.

• Kích thước và kiểu kết nối.

• Hướng dòng chảy.

• Vật liệu chế tạo.

• Khả năng chịu nhiệt.

• Tiêu chuẩn an toàn mà sản phẩm đáp ứng.

Đặc biệt, không nên tự ý tháo bỏ, sửa đổi hoặc thay thế các bộ phận bên trong van. Các chi tiết như phần tử dập lửa, van một chiều và cơ cấu ngắt nhiệt có vai trò trực tiếp đến khả năng bảo vệ của thiết bị.

Trong quá trình sử dụng, cần kiểm tra định kỳ tình trạng van, các đầu nối và đường ống. Nếu phát hiện rò rỉ khí, van hoạt động bất thường hoặc có dấu hiệu hư hỏng, cần dừng hệ thống và xử lý theo quy trình an toàn.

Phân biệt van chống cháy ngược và van một chiều

Hai thiết bị này có chức năng liên quan nhưng không hoàn toàn giống nhau.

Van một chiều chủ yếu có nhiệm vụ ngăn dòng chất khí hoặc chất lỏng chảy ngược. Trong khi đó, van chống cháy ngược được thiết kế chuyên dụng để kiểm soát nguy cơ lan truyền ngọn lửa trong hệ thống khí cháy.

Một van chống cháy ngược có thể tích hợp van một chiều cùng với bộ phận dập lửa và cơ cấu ngắt nhiệt. Vì vậy, không nên xem van một chiều đơn thuần là thiết bị có thể thay thế hoàn toàn van chống cháy ngược.

Kết luận

Van chống cháy ngược khí gas là một thiết bị an toàn quan trọng trong các hệ thống sử dụng khí cháy, đặc biệt là hệ thống hàn cắt oxy-gas. Thiết bị thường được cấu tạo từ thân van, bộ lọc kim loại thiêu kết, van một chiều, bộ phận dập lửa, cơ cấu ngắt nhiệt, lò xo và các chi tiết làm kín.

Về nguyên lý, van hoạt động dựa trên nhiều lớp bảo vệ: kiểm soát dòng khí, ngăn dòng chảy ngược, dập tắt ngọn lửa và tự động ngắt nguồn khí khi nhiệt độ tăng bất thường. Nhờ đó, thiết bị góp phần hạn chế nguy cơ cháy lan, bảo vệ đường ống, nguồn khí và người vận hành.

Khi lựa chọn van chống cháy ngược khí gas, cần căn cứ vào loại khí, áp suất, lưu lượng, nhiệt độ, kiểu kết nối và yêu cầu an toàn của hệ thống. Việc lắp đặt đúng chiều dòng chảy, kiểm tra định kỳ và thay thế thiết bị khi có dấu hiệu hư hỏng là yếu tố quan trọng để duy trì khả năng bảo vệ trong suốt quá trình vận hành.
