5 16 Ball Valves là gì? Cấu tạo, nguyên lý hoạt động và thông số cơ bản

Trong các hệ thống đường ống cỡ nhỏ, điện lạnh, khí nén, thiết bị dân dụng hay các đường dẫn dầu và khí, việc lựa chọn một loại van có kích thước phù hợp đóng vai trò quan trọng trong khả năng vận hành và độ kín của hệ thống. 5 16 Ball Valves là một trong những dòng van bi kích thước nhỏ được sử dụng cho các đường ống hoặc ống dẫn có kích thước danh nghĩa 5/16 inch.

Khác với những dòng van bi công nghiệp DN lớn, 5 16 Ball Valves có thiết kế nhỏ gọn, trọng lượng nhẹ, thao tác nhanh và phù hợp với những hệ thống yêu cầu đóng mở dòng lưu chất trong không gian hạn chế. Vậy 5/16 Ball Valve là gì, cấu tạo gồm những bộ phận nào, hoạt động ra sao và có những thông số kỹ thuật nào cần quan tâm? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.

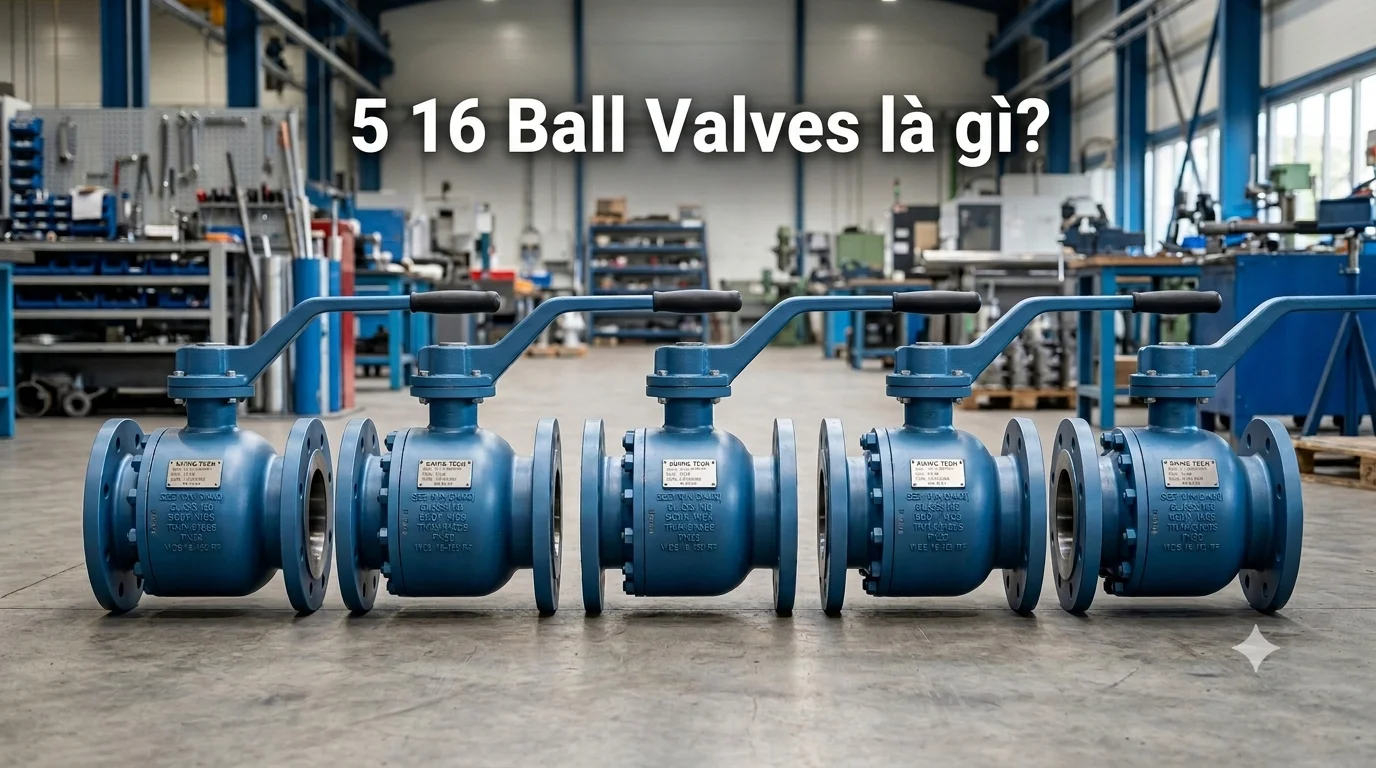

5 16 Ball Valves là gì?

5 16 Ball Valve hay còn gọi là van bi 5/16 inch, là loại van sử dụng một viên bi rỗng có lỗ xuyên tâm để thực hiện chức năng đóng hoặc mở dòng chảy. Khi xoay viên bi đến vị trí phù hợp, lỗ trên bi sẽ thẳng hàng với đường ống để lưu chất đi qua hoặc xoay vuông góc để ngăn dòng chảy.

Kích thước 5/16 inch tương đương khoảng 7,94 mm. Tuy nhiên, cần lưu ý rằng con số 5/16 inch trong thực tế có thể được dùng để chỉ kích thước ống, đầu nối hoặc đường kính kết nối tùy theo từng thiết kế sản phẩm. Vì vậy, khi mua van, không nên chỉ dựa vào tên gọi mà cần kiểm tra chính xác đường kính ngoài, đường kính trong, kiểu kết nối và tiêu chuẩn ren hoặc đầu nối.

Van bi 5/16 inch thường được ưu tiên trong các hệ thống có lưu lượng nhỏ, chẳng hạn như:

• Đường ống khí nén mini.

• Hệ thống dẫn nước quy mô nhỏ.

• Thiết bị điện lạnh và HVAC.

• Đường dẫn dầu hoặc nhiên liệu phù hợp với vật liệu van.

• Thiết bị máy móc tự động hóa.

• Hệ thống khí, gas hoặc môi chất chuyên dụng khi van được thiết kế đúng mục đích.

• Các ứng dụng dân dụng cần đóng mở nhanh đường ống nhỏ.

Cấu tạo của 5 16 Ball Valves

Mặc dù có kích thước nhỏ, van bi 5/16 inch vẫn được cấu tạo từ nhiều bộ phận nhằm đảm bảo khả năng đóng mở và độ kín. Tùy từng nhà sản xuất, vật liệu và mục đích sử dụng, cấu tạo có thể thay đổi đôi chút.

Thân van

Thân van (Body) là phần vỏ bên ngoài bao bọc các chi tiết làm việc bên trong. Bộ phận này thường được chế tạo từ đồng, đồng thau, inox hoặc một số vật liệu kỹ thuật khác.

Đối với môi trường có yêu cầu cao về khả năng chống ăn mòn, inox thường được ưu tiên. Trong khi đó, đồng thau có ưu điểm về giá thành, khả năng gia công và được sử dụng khá phổ biến ở các van kích thước nhỏ.

Bi van

Bi van (Ball) là bộ phận quan trọng nhất trong cơ cấu đóng mở. Đây là một viên bi kim loại được gia công với một lỗ xuyên tâm.

Khi lỗ của bi nằm cùng hướng với đường ống, lưu chất có thể đi qua. Khi bi xoay 90 độ và lỗ nằm vuông góc với hướng dòng chảy, đường dẫn bị chặn lại.

Trục van

Trục van (Stem) có nhiệm vụ truyền chuyển động từ tay gạt hoặc cơ cấu điều khiển đến bi van. Khi người vận hành xoay tay gạt, trục van quay theo và làm viên bi thay đổi vị trí.

Gioăng làm kín

Gioăng hoặc seat thường được bố trí quanh bi van nhằm tạo bề mặt tiếp xúc kín giữa bi và thân van. Vật liệu có thể là PTFE, POM, cao su hoặc vật liệu kỹ thuật phù hợp với môi chất.

Chất lượng của gioăng ảnh hưởng trực tiếp đến khả năng chống rò rỉ của van.

Tay gạt

Tay gạt là bộ phận giúp người sử dụng điều khiển van bằng tay. Với van bi loại nhỏ, tay gạt thường chỉ cần xoay khoảng 90 độ để chuyển đổi giữa trạng thái mở và đóng.

Nguyên lý hoạt động của 5 16 Ball Valves

Nguyên lý làm việc của 5 16 Ball Valves tương đối đơn giản dựa trên chuyển động xoay của viên bi.

Khi van mở

Khi tay gạt được xoay để đưa lỗ xuyên tâm của bi nằm thẳng hàng với đường ống, dòng lưu chất có thể đi qua van.

Do đường dẫn qua bi tương đối trực tiếp, van bi thường tạo ra tổn thất áp suất thấp hơn một số loại van có cơ cấu tiết lưu phức tạp khi được sử dụng đúng điều kiện.

Khi van đóng

Khi xoay tay gạt khoảng 90 độ, viên bi cũng quay theo. Lỗ xuyên tâm của bi lúc này nằm vuông góc với hướng đường ống.

Bề mặt ngoài của viên bi kết hợp với gioăng làm kín sẽ ngăn dòng lưu chất tiếp tục đi qua.

Chính cơ chế này giúp van bi có ưu điểm là đóng mở nhanh, thao tác đơn giản và khả năng ngắt dòng tương đối tốt.

Có nên dùng 5 16 Ball Valves để điều tiết lưu lượng?

Về nguyên lý, có thể thay đổi mức độ mở của van để điều chỉnh lưu lượng. Tuy nhiên, van bi thông thường chủ yếu được thiết kế cho chức năng đóng/mở, không phải lựa chọn tối ưu cho việc điều tiết lưu lượng liên tục.

Nếu thường xuyên sử dụng van ở trạng thái mở một phần, dòng chảy có thể gây ảnh hưởng đến bề mặt bi và gioăng. Với hệ thống yêu cầu kiểm soát lưu lượng chính xác, nên cân nhắc các loại van chuyên dụng như globe valve hoặc van điều khiển.

Thông số cơ bản của 5 16 Ball Valve

Khi lựa chọn van bi 5/16 inch, người dùng nên kiểm tra một số thông số kỹ thuật quan trọng thay vì chỉ quan tâm đến kích thước.

Kích thước kết nối

Thông số 5/16 inch tương đương khoảng 7,94 mm. Tuy nhiên, cần xác định rõ đây là kích thước nào của sản phẩm.

Đặc biệt đối với các loại van dùng cho ống mềm hoặc ống đồng, kích thước danh nghĩa và đường kính thực tế có thể không giống nhau.

Vật liệu thân van

Một số vật liệu thường gặp gồm:

• Đồng thau.

• Inox 304.

• Inox 316.

• Thép hoặc hợp kim tùy ứng dụng.

Việc lựa chọn vật liệu cần dựa trên môi trường làm việc, nhiệt độ, áp suất và tính chất hóa học của lưu chất.

Vật liệu gioăng

PTFE là vật liệu phổ biến trong nhiều dòng van bi nhỏ nhờ khả năng chịu hóa chất và nhiệt độ tương đối tốt. Ngoài ra còn có các loại gioăng cao su hoặc polymer kỹ thuật.

Áp suất làm việc

Áp suất cho phép không cố định cho mọi sản phẩm 5 16 Ball Valve. Nó phụ thuộc vào thiết kế, vật liệu, nhiệt độ và tiêu chuẩn của nhà sản xuất.

Do đó, cần đối chiếu Working Pressure/Maximum Pressure trên catalogue hoặc thông số kỹ thuật chính thức trước khi lắp đặt.

Nhiệt độ làm việc

Mỗi loại gioăng và vật liệu thân van có giới hạn nhiệt độ khác nhau. Van sử dụng gioăng PTFE sẽ có phạm vi nhiệt độ khác với van sử dụng gioăng cao su.

Không nên sử dụng van vượt quá giới hạn nhiệt độ được nhà sản xuất công bố.

Kiểu kết nối

5 16 Ball Valves có thể được thiết kế với nhiều dạng kết nối như:

• Ren trong.

• Ren ngoài.

• Đầu nối ống.

• Đầu nối nhanh.

• Kết nối chuyên dụng cho hệ thống lạnh hoặc khí.

Đây là thông số cần kiểm tra kỹ để đảm bảo van tương thích với đường ống hiện có.

Ưu điểm của 5 16 Ball Valve

Van bi 5/16 inch sở hữu nhiều ưu điểm phù hợp với hệ thống đường ống nhỏ.

Thứ nhất, kích thước nhỏ gọn. Van không chiếm nhiều không gian, thuận tiện khi lắp đặt trong các thiết bị có diện tích hạn chế.

Thứ hai, thao tác nhanh. Chỉ cần xoay tay gạt khoảng 90 độ là có thể chuyển đổi giữa trạng thái đóng và mở.

Thứ ba, cấu tạo tương đối đơn giản. Số lượng chi tiết không quá nhiều giúp việc kiểm tra và bảo dưỡng thuận tiện hơn.

Thứ tư, khả năng làm kín tốt. Khi lựa chọn đúng vật liệu gioăng và sử dụng trong phạm vi thiết kế, van có thể hạn chế rò rỉ hiệu quả.

Thứ năm, đa dạng vật liệu. Người dùng có thể lựa chọn đồng thau, inox hoặc các vật liệu khác tùy theo môi trường.

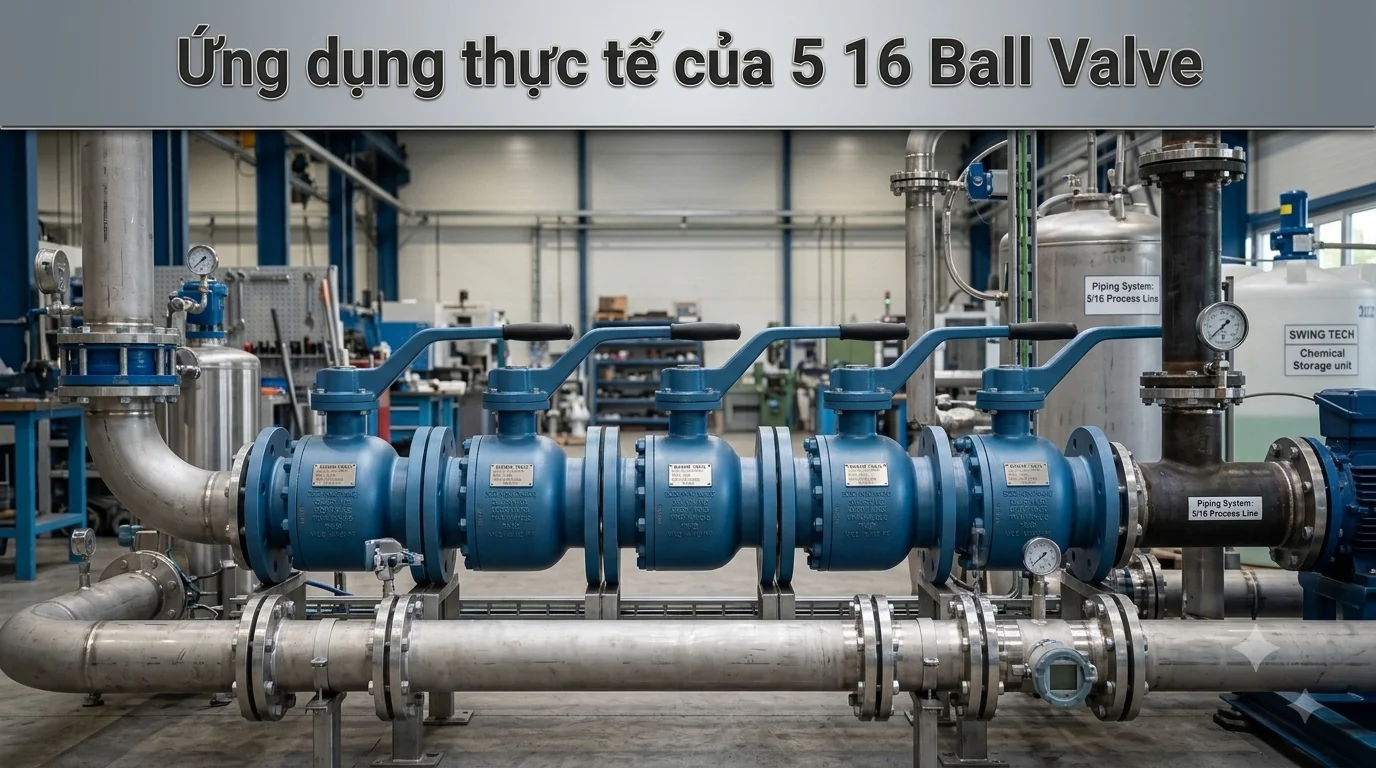

Ứng dụng thực tế của 5 16 Ball Valve

Nhờ kích thước nhỏ và khả năng đóng mở nhanh, van bi 5/16 inch có thể được ứng dụng trong nhiều lĩnh vực.

Trong hệ thống điện lạnh, van có thể được sử dụng trên các đường ống nhỏ để cô lập một phần hệ thống khi cần bảo trì hoặc sửa chữa, nhưng phải sử dụng đúng loại van được thiết kế cho môi chất lạnh và áp suất tương ứng.

Trong hệ thống khí nén, van được dùng để đóng mở các đường khí có kích thước nhỏ.

Trong thiết bị dân dụng, van có thể được sử dụng để kiểm soát nước hoặc các dòng chất lỏng tương thích.

Ngoài ra, van còn xuất hiện trong một số máy móc, thiết bị tự động hóa, hệ thống dẫn dầu và đường ống kỹ thuật nhỏ.

Những lưu ý khi lựa chọn và lắp đặt 5 16 Ball Valve

Để van hoạt động ổn định, cần xác định chính xác các yếu tố như kích thước đường ống, loại lưu chất, áp suất, nhiệt độ và kiểu kết nối.

Không nên lựa chọn van chỉ dựa vào kích thước 5/16 inch. Hai sản phẩm cùng được gọi là van 5/16 inch nhưng có thể khác nhau về kiểu đầu nối, áp suất làm việc hoặc vật liệu.

Khi lắp đặt, cần đảm bảo đường ống sạch, không có dị vật gây ảnh hưởng đến bi và gioăng. Nếu van sử dụng kết nối ren, cần thực hiện làm kín phù hợp nhưng tránh siết quá lực làm biến dạng thân van hoặc đầu nối.

Sau khi hoàn thành, nên kiểm tra rò rỉ ở áp suất phù hợp trước khi đưa hệ thống vào vận hành chính thức.

Kết luận

5/16 Ball Valve là dòng van bi kích thước nhỏ, sử dụng cơ cấu viên bi xoay để đóng mở dòng lưu chất trong đường ống. Với thiết kế gọn, thao tác nhanh, cấu tạo đơn giản và khả năng làm kín tốt, loại van này phù hợp với nhiều hệ thống đường ống nhỏ trong dân dụng, khí nén, điện lạnh và thiết bị công nghiệp.

Tuy nhiên, 5/16 inch không nên được hiểu đơn giản là một cấp DN tiêu chuẩn áp dụng giống nhau cho mọi sản phẩm. Khi lựa chọn, người dùng cần kiểm tra chính xác kích thước kết nối thực tế cùng các thông số như vật liệu, áp suất, nhiệt độ, loại gioăng và môi chất.

Việc lựa chọn đúng 5/16 Ball Valve không chỉ giúp hệ thống vận hành ổn định mà còn hạn chế nguy cơ rò rỉ, hư hỏng và phải thay thế van trong quá trình sử dụng.
