Gas Ball Valve Là Gì? Cấu Tạo, Phân Loại Và Cách Chọn Van Bi Gas

Vì sao lựa chọn van cho đường ống gas cần đặc biệt chú ý?

Trong các hệ thống gas dân dụng, bếp công nghiệp, nhà hàng hay dây chuyền sản xuất sử dụng khí gas, việc đóng/mở và cô lập dòng khí là thao tác diễn ra thường xuyên. Chỉ cần lắp sai loại van hoặc chọn van không phù hợp với môi chất, hệ thống có thể gặp hàng loạt sự cố: rò rỉ gas, đóng mở không kín, gioăng hoặc seat nhanh hư hỏng, hoặc van không chịu được áp suất làm việc thực tế.

Đây là lý do Gas Ball Va1ve van bi chuyên dụng dùng để đóng/ngắt dòng khí gas bằng cơ cấu bi xoay trở thành giải pháp phổ biến. Bài viết dưới đây sẽ đi từ cấu tạo, nguyên lý hoạt động, phân loại, thông số kỹ thuật cho đến cách lựa chọn van bi gas phù hợp và an toàn cho từng hệ thống.

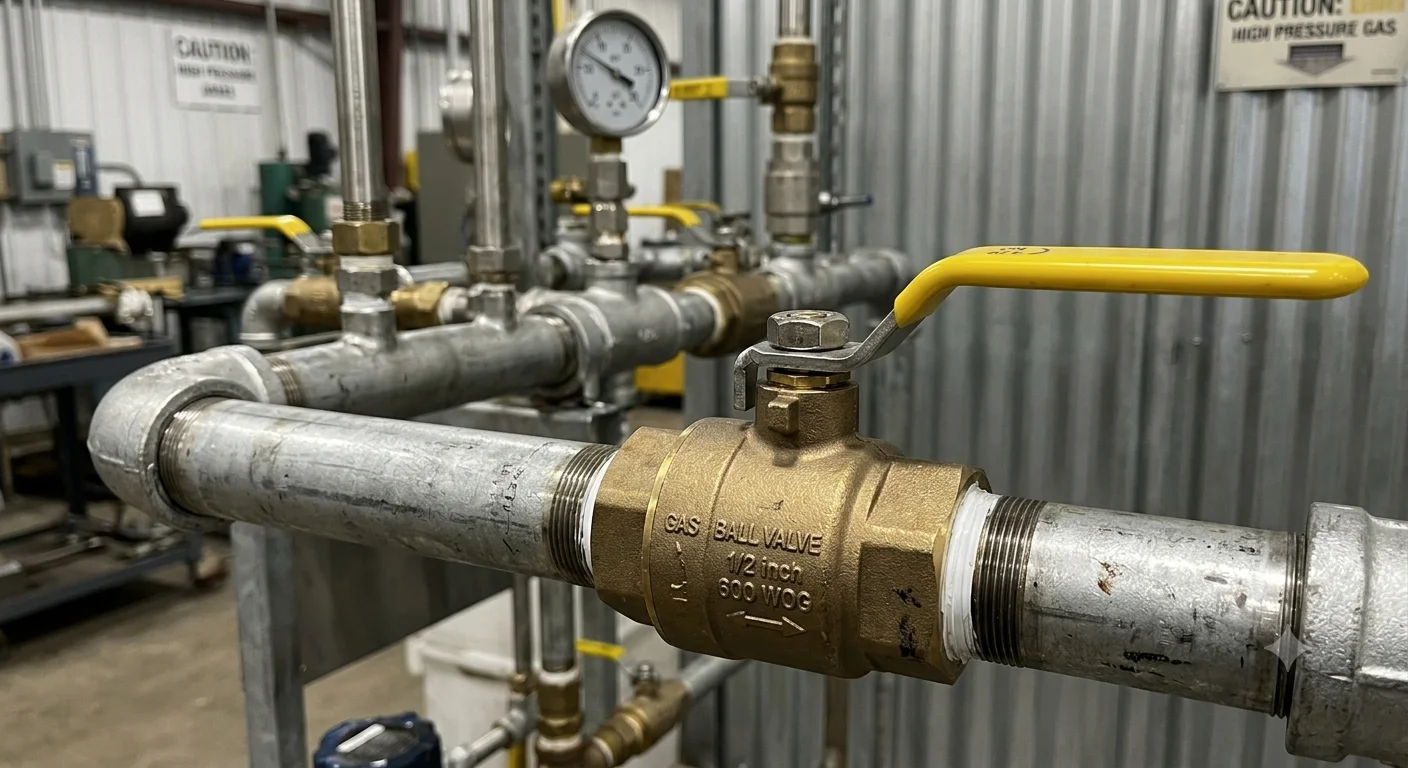

Gas Ball Valve là gì?

Gas Ball Valve là van bi chuyên dụng dùng để đóng, mở hoặc cô lập dòng khí gas trong đường ống. Van sử dụng một viên bi có lỗ xuyên tâm, khi xoay bi 90° sẽ thay đổi trạng thái dòng chảy. Tùy thiết kế, van có thể sử dụng trong hệ thống gas dân dụng, thương mại hoặc công nghiệp với yêu cầu về áp suất, vật liệu và độ kín khác nhau.

Trong tên gọi này, "Gas" chỉ môi chất khí gas mà van được thiết kế để làm việc, còn "Ball Valve" là van bi – dòng van sử dụng bi xoay làm cơ cấu đóng mở chính.

Chức năng chính của Gas Ball Va1ve gồm:

• Đóng/mở dòng gas nhanh chóng.

• Cô lập một đoạn đường ống khi cần sửa chữa hoặc bảo trì.

• Hỗ trợ kiểm tra, thay thế thiết bị mà không cần ngắt toàn bộ hệ thống.

Van bi được ưu tiên cho nhiệm vụ đóng/ngắt vì cơ cấu bi xoay cho phép thao tác nhanh (chỉ cần xoay 90°), đồng thời khi ở trạng thái đóng hoàn toàn, khả năng làm kín thường tốt hơn nhiều loại van khác nếu được gia công và lắp đặt đúng cách.

Cấu tạo Gas Ball Valve gồm những bộ phận nào?

Một Gas Ball Va1ve tiêu chuẩn thường gồm các bộ phận chính sau:

• Thân van: thường làm từ đồng, inox hoặc vật liệu phù hợp với môi trường sử dụng, đóng vai trò khung chịu lực và giữ các bộ phận bên trong.

• Bi van: bộ phận hình cầu có lỗ xuyên tâm, quay để đóng/mở dòng gas.

• Seat/gioăng làm kín: nằm tiếp xúc trực tiếp với bi, đảm bảo độ kín giữa bi và thân van khi van đóng.

• Trục van: truyền chuyển động xoay từ tay gạt xuống bi.

• Tay gạt: bộ phận người dùng thao tác để điều khiển đóng/mở van.

• Nắp/thân phụ và các chi tiết kết nối: liên kết van với đường ống, đảm bảo độ kín tổng thể của hệ thống.

Mỗi bộ phận đều ảnh hưởng trực tiếp đến độ bền và độ an toàn của van, đặc biệt là seat/gioăng – nơi quyết định khả năng chống rò rỉ khí gas.

Nguyên lý hoạt động của Gas Ball Valve

Nguyên lý hoạt động của van bi khá trực quan:

• Khi van mở: lỗ trên bi nằm thẳng hàng với đường ống, cho phép gas đi qua tự do.

• Khi xoay tay gạt 90°: bi quay theo trục, làm thay đổi vị trí của lỗ xuyên tâm so với đường ống.

• Khi van đóng: lỗ trên bi vuông góc với đường ống, dòng gas bị ngắt hoàn toàn.

• Trong suốt quá trình này, gioăng/seat tạo lực ép quanh bi nhằm hạn chế tối đa khả năng rò rỉ khí.

Chính vì cơ chế đóng/mở chỉ cần xoay 90°, van bi thường đóng/mở rất nhanh so với các dòng van khác như van cổng hay van cầu. Tuy nhiên, đây cũng là lý do không nên tùy tiện dùng van bi như van điều tiết lưu lượng: việc đóng mở ở các vị trí trung gian (không phải 0° hoặc 90°) dễ gây mài mòn bi và seat, ảnh hưởng đến độ kín về lâu dài. Với hệ thống gas, độ kín luôn là yếu tố ưu tiên hàng đầu vì chỉ một khe hở nhỏ cũng có thể gây rò rỉ khí nguy hiểm.

Gas Ball Valve có những loại nào?

Gas Ball Va1ve có thể được phân loại theo nhiều tiêu chí khác nhau, mỗi loại phù hợp với một nhu cầu sử dụng riêng.

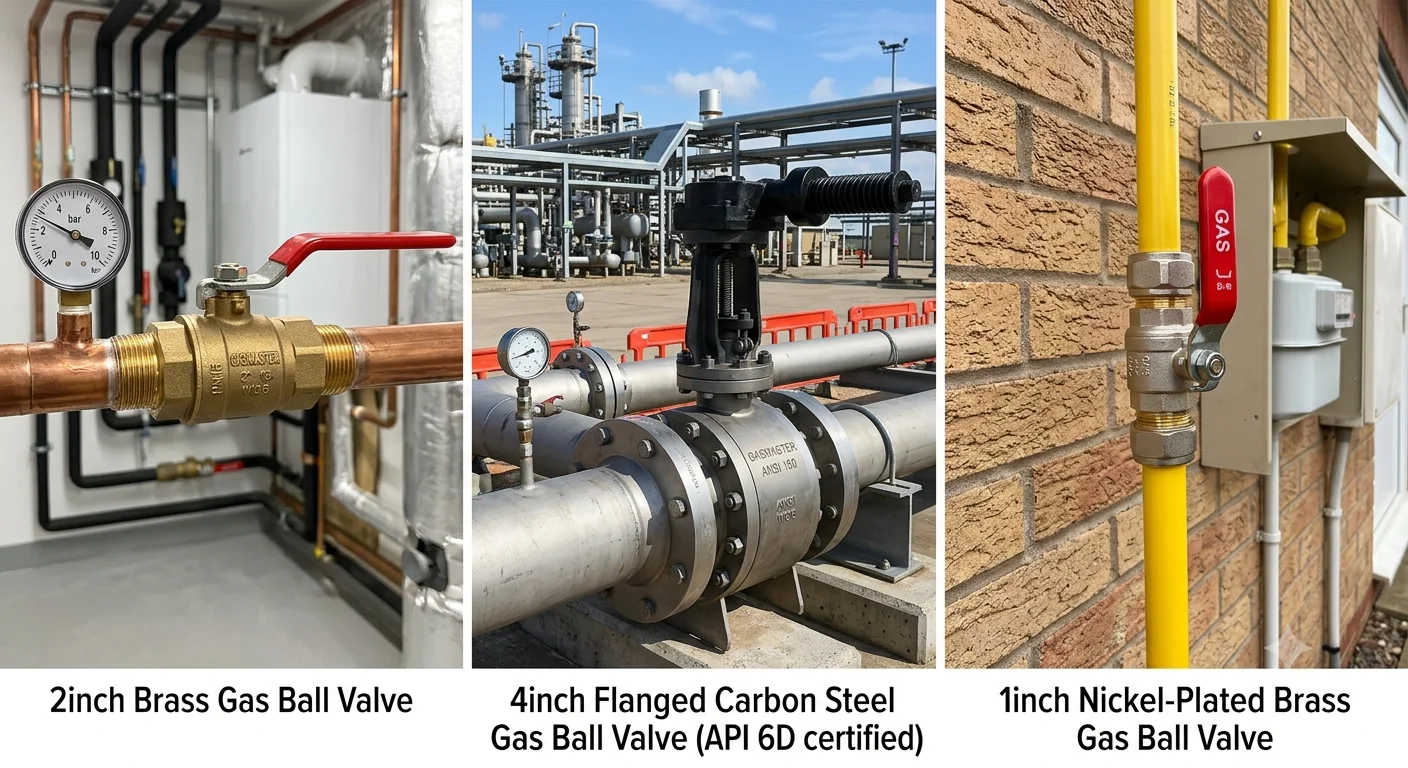

Theo vật liệu

• Gas Ball Va1ve bằng đồng: phổ biến trong hệ thống gas dân dụng và thương mại nhờ khả năng gia công tốt, chi phí hợp lý.

• Gas Ball Va1ve inox: phù hợp với môi trường yêu cầu chống ăn mòn cao hoặc điều kiện làm việc khắc nghiệt hơn.

• Gas Ball Va1ve thép hoặc vật liệu chuyên dụng: thường dùng cho một số hệ thống công nghiệp có yêu cầu đặc thù về áp suất hoặc nhiệt độ.

Theo kiểu kết nối

• Ren trong.

• Ren ngoài.

• Nối ren hai đầu.

• Mặt bích – thường dùng cho hệ thống công nghiệp có đường ống lớn.

• Các kiểu kết nối chuyên dụng khác tùy theo nhà sản xuất.

Theo cấu tạo thân van

• Thân 1 mảnh – kết cấu đơn giản, chi phí thấp.

• Thân 2 mảnh – dễ bảo trì, tháo lắp.

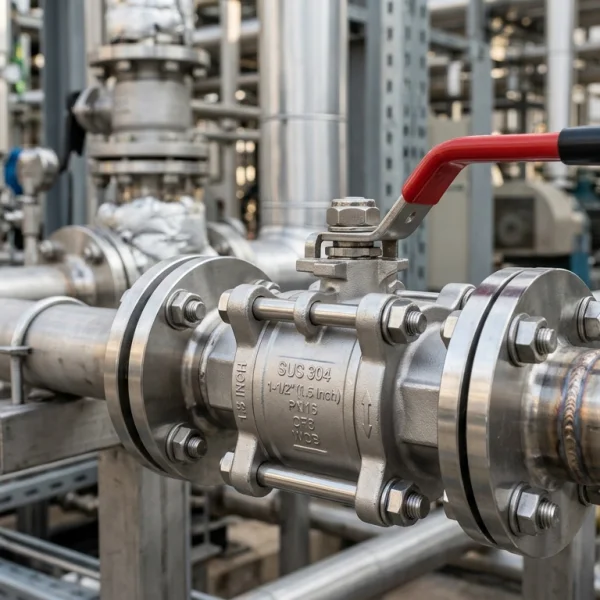

• Thân 3 mảnh – thuận tiện cho việc bảo trì bi và seat mà không cần tháo toàn bộ van khỏi đường ống.

Theo phương thức vận hành

• Van bi gas tay gạt – thao tác thủ công, phổ biến trong hệ thống dân dụng và thương mại.

• Van bi gas điều khiển tự động – tích hợp actuator để đóng/mở tự động theo tín hiệu điều khiển.

• Một số cấu hình kết hợp actuator tùy theo yêu cầu hệ thống công nghiệp.

Việc lựa chọn loại nào không chỉ dựa vào sở thích mà cần cân nhắc thực tế: quy mô hệ thống, tần suất thao tác, khả năng bảo trì và ngân sách đầu tư.

Thông số kỹ thuật cần quan tâm khi chọn Gas Ball Valve

Khi chọn Gas Ball Va1ve, không nên chỉ dựa vào kích thước hoặc giá bán. Các thông số dưới đây đều ảnh hưởng trực tiếp đến khả năng sử dụng an toàn của van:

Một van có kích thước đúng nhưng vật liệu seat không tương thích với môi chất gas, hoặc áp suất làm việc thấp hơn áp suất hệ thống, vẫn có thể gây ra sự cố nghiêm trọng.

Gas Ball Valve khác gì van bi thông thường?

Đây là câu hỏi quan trọng vì không phải người dùng nào cũng phân biệt được sự khác nhau giữa hai loại này.

Điểm mấu chốt cần lưu ý: không phải mọi Ball Valve đều mặc nhiên phù hợp với gas. Khả năng sử dụng còn phụ thuộc vào thiết kế, vật liệu, cấp áp suất, độ kín và các chứng nhận/tiêu chuẩn của sản phẩm. Một van bi dùng tốt cho nước chưa chắc an toàn khi dùng cho đường ống gas, do vật liệu gioăng và cấp độ kín không được thiết kế cho môi chất này.

Tại sao Gas Ball Valve cần có độ kín cao?

Gas là môi chất có khả năng thoát qua những khe hở rất nhỏ mà mắt thường khó phát hiện. Nếu van không đảm bảo độ kín, rò rỉ gas có thể xảy ra âm thầm và gây nguy cơ mất an toàn nghiêm trọng, đặc biệt trong không gian kín.

Một số yếu tố ảnh hưởng trực tiếp đến độ kín của van:

• Seat và gioăng đóng vai trò quan trọng trong việc tạo kín giữa bi và thân van.

• Chất lượng gia công bi và bề mặt tiếp xúc ảnh hưởng đến khả năng đóng kín tuyệt đối.

• Kết nối giữa van và đường ống (ren, mặt bích) cũng ảnh hưởng đến độ kín tổng thể của cả hệ thống, không chỉ riêng bản thân van.

Vì vậy, khi đánh giá một Gas Ball Va1ve, độ kín cần được xem là tiêu chí ưu tiên hàng đầu, ngang hàng hoặc thậm chí quan trọng hơn cả áp suất danh định.

Gas Ball Valve được sử dụng ở đâu?

Gas Ball Va1ve xuất hiện trong nhiều loại hệ thống khác nhau:

• Hệ thống gas dân dụng: đóng/ngắt gas cho bếp gia đình, đảm bảo an toàn khi không sử dụng.

• Bếp nhà hàng, khách sạn: nơi có nhiều bếp nấu hoạt động liên tục, cần khả năng cô lập từng khu vực.

• Bếp công nghiệp: yêu cầu van chịu được tần suất thao tác cao và áp suất lớn hơn.

• Hệ thống cung cấp LPG: đòi hỏi van được thiết kế và công bố phù hợp riêng cho loại khí này.

• Đường ống khí gas trong nhà máy: thường kết hợp với van điều khiển tự động để đồng bộ với hệ thống sản xuất.

• Các hệ thống thiết bị sử dụng khí gas khác phù hợp với thông số kỹ thuật của van được chọn.

Với mỗi ứng dụng, nhu cầu đóng/ngắt, vị trí lắp đặt, yêu cầu về áp suất cũng như vật liệu và kiểu kết nối cần được cân nhắc riêng, không nên áp dụng một cấu hình van cho mọi hệ thống.

Khi nào nên sử dụng Gas Ball Va1ve?

Gas Ball Va1ve phù hợp khi hệ thống cần:

• Đóng/mở dòng gas nhanh chóng.

• Cô lập thiết bị để bảo trì hoặc sửa chữa.

• Chia khu vực trong hệ thống đường ống lớn.

• Thuận tiện kiểm tra định kỳ.

• Vận hành đóng/mở thường xuyên nhưng vẫn cần khả năng làm kín tốt khi ở trạng thái đóng.

Ngược lại, nếu hệ thống cần điều tiết lưu lượng liên tục (không chỉ đóng/mở hoàn toàn), nên xem xét loại van phù hợp hơn thay vì sử dụng van bi như một van tiết lưu, vì việc này dễ làm giảm tuổi thọ seat và ảnh hưởng đến độ kín sau này.

Những sai lầm thường gặp khi chọn và lắp Gas Ball Va1ve

Sai lầm 1: Dùng van bi nước cho đường gas
Không kiểm tra kỹ thiết kế và khả năng tương thích môi chất trước khi lắp đặt.

Sai lầm 2: Chỉ chọn theo kích thước ren
Kích thước kết nối chỉ là một trong nhiều yếu tố cần xem xét, không phải yếu tố duy nhất.

Sai lầm 3: Bỏ qua áp suất và nhiệt độ làm việc
Van phải đáp ứng đúng điều kiện làm việc thực tế của hệ thống, không chỉ thông số trên catalogue.

Sai lầm 4: Không kiểm tra tình trạng gioăng
Gioăng/seat xuống cấp theo thời gian có thể ảnh hưởng nghiêm trọng đến độ kín.

Sai lầm 5: Lắp van sai hướng hoặc sai kỹ thuật
Có thể gây khó khăn khi vận hành hoặc ảnh hưởng đến độ kín của kết nối.

Sai lầm 6: Chọn sản phẩm không rõ nguồn gốc
Khó kiểm soát vật liệu, thông số kỹ thuật và chất lượng thực tế của van.

Cách chọn Gas Ball Va1ve phù hợp

Để chọn đúng Gas Ball Va1ve cho hệ thống, có thể tham khảo checklist 7 bước sau:

1. Xác định loại gas/môi chất đang sử dụng trong hệ thống.

2. Xác định kích thước đường ống cần lắp van.

3. Kiểm tra áp suất làm việc thực tế của hệ thống.

4. Kiểm tra nhiệt độ làm việc trong điều kiện vận hành.

5. Chọn vật liệu thân và seat phù hợp với môi chất và môi trường.

6. Chọn kiểu kết nối phù hợp với đường ống hiện có.

7. Kiểm tra tiêu chuẩn, xuất xứ và tài liệu kỹ thuật của sản phẩm.

Trước khi quyết định mua, nên đặt câu hỏi: "Van này có được nhà sản xuất chỉ định cho môi chất gas không?" Đây là câu hỏi quan trọng hơn nhiều so với việc chỉ hỏi "van có chịu áp bao nhiêu?", vì một van có thể chịu áp cao nhưng không được thiết kế riêng cho gas vẫn tiềm ẩn rủi ro.

Lưu ý khi lắp đặt và sử dụng Gas Ball Va1ve

• Kiểm tra van trước khi lắp, đảm bảo không có lỗi từ nhà sản xuất.

• Làm sạch đường ống trước khi lắp đặt.

• Đảm bảo kết nối đúng kích thước, tránh dùng phụ kiện chuyển đổi không phù hợp.

• Không siết quá mức gây ảnh hưởng đến ren hoặc thân van.

• Kiểm tra độ kín sau khi lắp đặt hoàn tất.

• Không tự ý thay đổi cấu tạo van.

• Không sử dụng vượt quá áp suất hoặc nhiệt độ cho phép.

• Khi phát hiện dấu hiệu rò rỉ gas, cần xử lý ngay theo quy trình an toàn của hệ thống.

• Bảo trì và kiểm tra định kỳ theo điều kiện sử dụng thực tế.

Câu hỏi thường gặp về Gas Ball Va1ve

Gas Ball Va1ve là gì?
Đây là van bi được thiết kế để đóng, mở hoặc cô lập dòng gas trong đường ống, sử dụng cơ cấu bi xoay để kiểm soát dòng chảy.

Gas Ball Va1ve có dùng được cho LPG không?
Có thể, nếu model cụ thể được nhà sản xuất thiết kế và công bố phù hợp với LPG, đồng thời đáp ứng áp suất, nhiệt độ và tiêu chuẩn của hệ thống.

Gas Ball Va1ve có dùng để điều chỉnh lưu lượng không?
Van bi chủ yếu phù hợp cho nhiệm vụ đóng/mở và cô lập dòng. Không nên mặc định sử dụng van bi như van điều tiết liên tục nếu nhà sản xuất không cho phép.

Nên chọn Gas Ball Va1ve bằng đồng hay inox?
Phụ thuộc vào môi trường, áp suất, nhiệt độ, yêu cầu chống ăn mòn và thiết kế hệ thống. Không nên lựa chọn chỉ dựa vào vật liệu.

Làm sao biết Gas Ball Va1ve có phù hợp với hệ thống?
Kiểm tra tối thiểu môi chất, áp suất, nhiệt độ, kích thước, kiểu kết nối, vật liệu, tiêu chuẩn và tài liệu kỹ thuật của nhà sản xuất.

Gas Ball Va1ve lựa chọn đúng để kiểm soát dòng gas an toàn

Gas Ball Va1ve là van bi chuyên dụng cho hệ thống gas, với ưu điểm chính là khả năng đóng/mở nhanh và cô lập dòng hiệu quả. Việc lựa chọn van cần dựa trên nhiều yếu tố kết hợp: môi chất, áp suất, nhiệt độ, vật liệu, kiểu kết nối và tiêu chuẩn an toàn chứ không nên chỉ dựa vào giá bán hay kích thước ren. Quan trọng hơn cả, không nên đánh đồng mọi Ball Valve với van chuyên dụng cho gas, vì sự khác biệt về thiết kế và vật liệu có thể ảnh hưởng trực tiếp đến an toàn vận hành.

Nếu bạn đang cân nhắc lắp đặt hoặc thay thế Gas Ball Va1ve cho hệ thống của mình, nên liên hệ đơn vị cung cấp uy tín để được tư vấn cụ thể về model, kích thước, vật liệu và thông số phù hợp với điều kiện thực tế.
