Van Bướm Tín Hiệu Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

Van bướm tín hiệu là thiết bị được sử dụng phổ biến trong các hệ thống đường ống, đặc biệt là hệ thống phòng cháy chữa cháy (PCCC). Điểm khác biệt của loại van này so với van bướm thông thường là được tích hợp thêm bộ công tắc giám sát tín hiệu, giúp truyền trạng thái đóng hoặc mở của van về tủ điều khiển, trung tâm báo cháy hoặc hệ thống quản lý.

Nhờ khả năng giám sát trạng thái từ xa, valve bướm tín hiệu giúp người vận hành nhanh chóng nhận biết van đang ở vị trí nào, hạn chế tình trạng van bị đóng ngoài ý muốn làm ảnh hưởng đến khả năng cấp nước cho hệ thống.

Trong bài viết dưới đây, hãy cùng tìm hiểu chi tiết valve bướm tín hiệu là gì, cấu tạo, nguyên lý hoạt động và những ứng dụng phổ biến của thiết bị này.

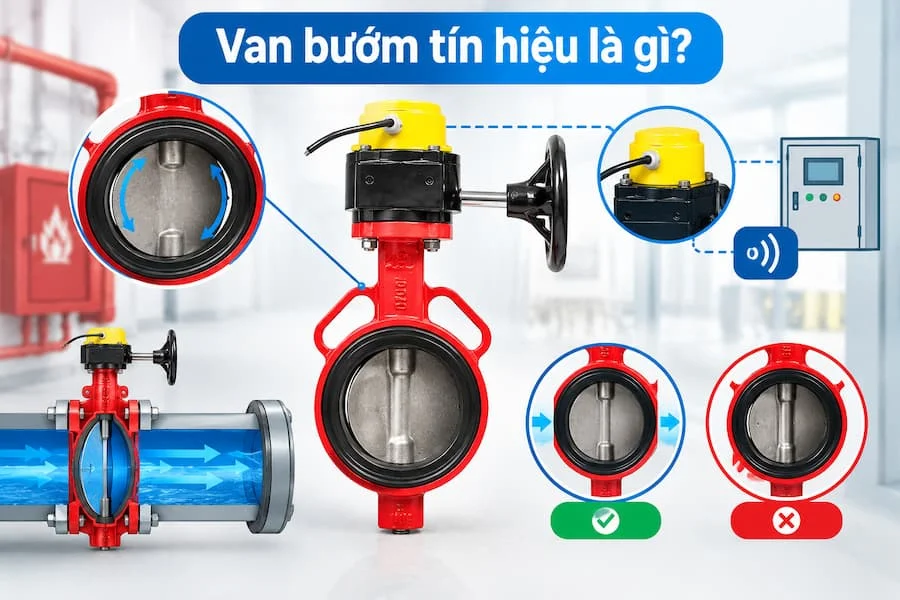

Van bướm tín hiệu là gì?

Van bướm tín hiệu hay còn gọi là van bướm kèm công tắc giám sát, là một dạng van bướm được lắp thêm bộ phận phát tín hiệu để theo dõi trạng thái đóng mở của van.

Về phần van, thiết bị vẫn sử dụng đĩa van hình tròn xoay quanh trục để đóng hoặc mở dòng chảy. Khi người vận hành xoay tay quay hoặc tay gạt, đĩa van thay đổi vị trí và điều khiển lưu lượng môi chất đi qua đường ống.

Điểm đặc biệt nằm ở hộp tín hiệu/công tắc giám sát được liên kết với cơ cấu vận hành của van. Khi van thay đổi trạng thái, công tắc cũng thay đổi theo và gửi tín hiệu về hệ thống giám sát.

Trong hệ thống PCCC, tín hiệu này có thể được sử dụng để nhận biết van đang ở trạng thái bình thường hay đã bị đóng. Đây là một yếu tố quan trọng vì nhiều van trên đường ống chữa cháy thường cần được duy trì ở trạng thái mở để đảm bảo nước có thể lưu thông khi xảy ra sự cố.

Cấu tạo của valve bướm tín hiệu

Valve bướm tín hiệu có cấu tạo tương đối đơn giản nhưng mỗi bộ phận đều đảm nhiệm một chức năng riêng.

1. Thân van

Thân van là phần bao bọc bên ngoài và kết nối trực tiếp với đường ống. Tùy từng sản phẩm, thân van có thể được chế tạo từ gang, gang cầu, inox hoặc các vật liệu phù hợp với môi trường làm việc.

Đối với hệ thống PCCC, valve bướm tín hiệu thường được lựa chọn theo kích thước đường ống, áp suất làm việc và tiêu chuẩn kết nối của hệ thống.

2. Đĩa van

Đĩa van hay còn gọi là cánh bướm, có dạng hình tròn và được đặt bên trong thân van.

Bộ phận này xoay quanh trục van để điều khiển dòng chảy. Khi đĩa van nằm gần song song với hướng dòng chảy, van ở trạng thái mở. Khi đĩa van xoay gần vuông góc với dòng chảy, van đóng.

3. Trục van

Trục van kết nối đĩa van với cơ cấu vận hành phía trên. Khi tay gạt, tay quay hoặc hộp số được tác động, chuyển động sẽ truyền qua trục để làm đĩa van xoay.

Trục cũng đóng vai trò quan trọng trong việc truyền trạng thái đóng mở đến bộ công tắc giám sát.

4. Gioăng làm kín

Gioăng có nhiệm vụ tạo độ kín giữa đĩa van và thân van khi van đóng. Vật liệu gioăng thường được lựa chọn dựa trên môi chất, nhiệt độ và điều kiện làm việc.

Đối với hệ thống nước, các vật liệu đàn hồi phù hợp giúp hạn chế rò rỉ và duy trì khả năng làm kín trong quá trình vận hành.

5. Bộ công tắc tín hiệu

Đây là bộ phận tạo nên sự khác biệt của valve bướm tín hiệu so với van bướm thông thường.

Công tắc được kết nối với cơ cấu vận hành của van. Khi van được xoay đến vị trí nhất định, cơ cấu bên trong hộp tín hiệu sẽ tác động lên công tắc và thay đổi trạng thái tiếp điểm.

Tín hiệu này sau đó có thể được đưa về tủ điều khiển hoặc hệ thống giám sát để người vận hành biết được trạng thái thực tế của van.

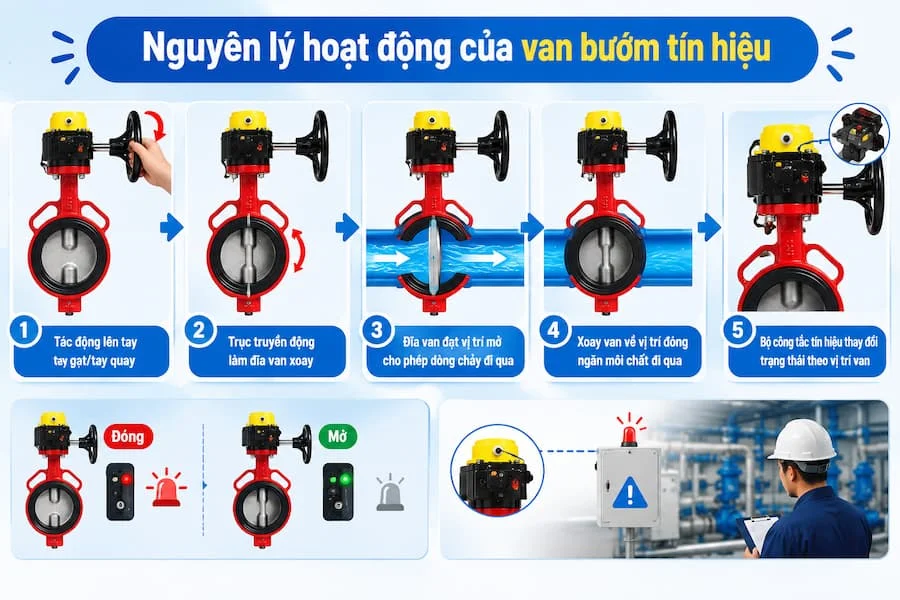

Nguyên lý hoạt động của valve bướm tín hiệu

Nguyên lý đóng mở của valve bướm tín hiệu tương tự van bướm thông thường.

Khi cần mở van, người vận hành tác động lên tay gạt hoặc tay quay. Chuyển động được truyền qua trục làm đĩa van xoay dần theo hướng mở.

Khi đĩa van đạt vị trí mở, dòng nước có thể đi qua đường ống với mức cản trở phù hợp với thiết kế của van.

Ngược lại, khi xoay van về vị trí đóng, đĩa van quay về vị trí chắn dòng và ngăn môi chất đi qua.

Điểm quan trọng là trong quá trình xoay van, bộ công tắc tín hiệu cũng thay đổi trạng thái theo vị trí của van.

Ví dụ, khi van bị đóng ngoài ý muốn, công tắc giám sát có thể phát hiện sự thay đổi này và gửi tín hiệu cảnh báo về trung tâm. Nhờ đó, nhân viên kỹ thuật có thể nhanh chóng kiểm tra và đưa van về trạng thái phù hợp.

Cần lưu ý rằng bộ công tắc tín hiệu chủ yếu thực hiện chức năng giám sát trạng thái, không phải là bộ phận trực tiếp đóng mở dòng nước thay cho cơ cấu van.

Valve bướm tín hiệu khác gì van bướm thông thường?

Hai loại van có nguyên lý đóng mở gần giống nhau nhưng khác nhau về khả năng giám sát.

Van bướm thông thường chủ yếu thực hiện nhiệm vụ đóng hoặc mở dòng chảy. Người vận hành muốn biết van đang ở vị trí nào thường phải kiểm tra trực tiếp tại vị trí lắp đặt.

Trong khi đó, Valve bướm tín hiệu được trang bị thêm công tắc giám sát. Trạng thái của van có thể được truyền về hệ thống điều khiển hoặc giám sát.

Điều này đặc biệt hữu ích với các hệ thống có nhiều van được lắp ở nhiều vị trí khác nhau. Người vận hành không nhất thiết phải kiểm tra từng van bằng mắt mà có thể dựa vào tín hiệu được truyền về hệ thống.

Ứng dụng của valve bướm tín hiệu

Valve bướm tín hiệu được ứng dụng trong nhiều hệ thống đường ống cần theo dõi trạng thái đóng mở.

Hệ thống PCCC

Đây là một trong những ứng dụng phổ biến nhất.

Van có thể được lắp trên đường ống cấp nước chữa cháy, hệ thống sprinkler hoặc các tuyến ống phân phối nước trong công trình.

Trong hệ thống PCCC, việc duy trì van ở đúng trạng thái là rất quan trọng. Nếu một van quan trọng bị đóng mà không được phát hiện, khả năng cấp nước đến khu vực cần chữa cháy có thể bị ảnh hưởng.

Hệ thống cấp nước

Valve bướm tín hiệu cũng có thể được sử dụng trong các hệ thống cấp nước cho tòa nhà, nhà máy, khu công nghiệp hoặc các công trình có yêu cầu giám sát trạng thái van.

Hệ thống HVAC

Trong một số hệ thống điều hòa và xử lý nước, van bướm có thể được sử dụng để điều khiển hoặc cô lập các tuyến đường ống. Việc bổ sung tín hiệu giám sát giúp quản lý trạng thái van thuận tiện hơn.

Hệ thống công nghiệp

Các nhà máy có nhiều tuyến đường ống cũng có thể sử dụng Valve bướm tín hiệu để hỗ trợ quá trình kiểm soát và giám sát thiết bị.

Tuy nhiên, khi lựa chọn cần xem xét kỹ loại môi chất, áp suất, nhiệt độ, vật liệu van và yêu cầu tín hiệu của hệ thống.

Ưu điểm của van bướm tín hiệu

Valve bướm tín hiệu mang lại một số ưu điểm đáng chú ý:

• Có khả năng giám sát trạng thái đóng mở của van.

• Hỗ trợ phát hiện tình trạng van bị đóng ngoài ý muốn.

• Phù hợp với các hệ thống PCCC cần kiểm soát nhiều van.

• Thiết kế tương đối gọn, không chiếm quá nhiều không gian.

• Có thể kết hợp với hệ thống điều khiển và giám sát.

• Thuận tiện cho việc quản lý và kiểm tra hệ thống đường ống.

Đặc biệt, đối với các công trình lớn, việc sử dụng van có tín hiệu giúp giảm sự phụ thuộc vào việc kiểm tra thủ công tại từng vị trí.

Cách lựa chọn Valve bướm tín hiệu phù hợp

Khi lựa chọn van, không nên chỉ quan tâm đến kích thước DN. Một số thông số cần kiểm tra gồm:

Kích thước van: Cần phù hợp với đường kính đường ống, chẳng hạn DN50, DN65, DN80, DN100, DN125, DN150 hoặc lớn hơn.

Áp suất làm việc: Van phải đáp ứng mức áp suất thiết kế của hệ thống.

Vật liệu: Lựa chọn vật liệu thân, đĩa và gioăng dựa trên môi chất và điều kiện sử dụng.

Kiểu kết nối: Van bướm thường sử dụng kết nối wafer hoặc lug tùy thiết kế.

Bộ công tắc tín hiệu: Cần kiểm tra loại công tắc, tiếp điểm và khả năng kết nối với hệ thống giám sát hiện có.

Môi trường sử dụng: Nếu dùng trong hệ thống PCCC, nên lựa chọn sản phẩm đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn áp dụng cho công trình.

Một số lưu ý khi lắp đặt và sử dụng

Trong quá trình lắp đặt, cần đảm bảo van được đặt đúng hướng và không bị tác động bởi lực cơ học quá lớn từ đường ống.

Các mặt kết nối cần được vệ sinh trước khi lắp đặt. Đường ống cũng cần được căn chỉnh phù hợp để tránh tạo ứng suất lên thân van.

Sau khi lắp đặt, nên kiểm tra khả năng đóng mở của van và kiểm tra tín hiệu từ công tắc giám sát. Nếu van đã chuyển trạng thái nhưng hệ thống không nhận được tín hiệu, cần kiểm tra lại dây dẫn, tiếp điểm và cơ cấu công tắc.

Ngoài ra, không nên tự ý thay đổi cài đặt của bộ tín hiệu nếu chưa xác định rõ nguyên lý hoạt động và yêu cầu của hệ thống.

Kết luận

Van bướm tín hiệu là giải pháp kết hợp giữa chức năng đóng mở dòng chảy của van bướm và khả năng giám sát trạng thái thông qua công tắc tín hiệu. Nhờ đặc điểm này, thiết bị đặc biệt phù hợp với hệ thống PCCC, cấp nước, HVAC và các hệ thống đường ống cần quản lý trạng thái van.

Khi lựa chọn van, cần xem xét đồng thời kích thước DN, áp suất, vật liệu, kiểu kết nối, môi chất và thông số của bộ công tắc tín hiệu. Lựa chọn đúng ngay từ đầu sẽ giúp van hoạt động ổn định, thuận tiện kiểm tra và nâng cao độ tin cậy cho toàn bộ hệ thống.
