Van Khí Nén KITZ Và Nhu Cầu Tự Động Hóa Hệ Thống Van

Trong dây chuyền sản xuất, việc đóng mở van bằng tay liên tục gây tốn nhân lực và khó đồng bộ với hệ thống điều khiển tự động. Khi cần đóng/mở van theo tín hiệu tự động, actuator khí nén có thể được kết hợp với van KITZ để tạo thành cụm van điều khiển khí nén kitz hoàn chỉnh.

KITZ hiện cung cấp các dòng van tự động sử dụng actuator khí nén hoặc điện, phục vụ nhiều ứng dụng công nghiệp khác nhau. Tuy nhiên, không phải model nào cũng có thể tự động hóa theo cùng một cách – việc chọn actuator theo torque, xác định single acting hay double acting, hay quyết định dùng van bi hay van bướm đều là những câu hỏi cần lời giải cụ thể.

Bài viết này sẽ giúp bạn hiểu đúng bản chất của cụm van điều khiển khí nén KITZ, từ cấu tạo, nguyên lý hoạt động đến cách chọn actuator phù hợp theo yêu cầu thực tế của hệ thống.

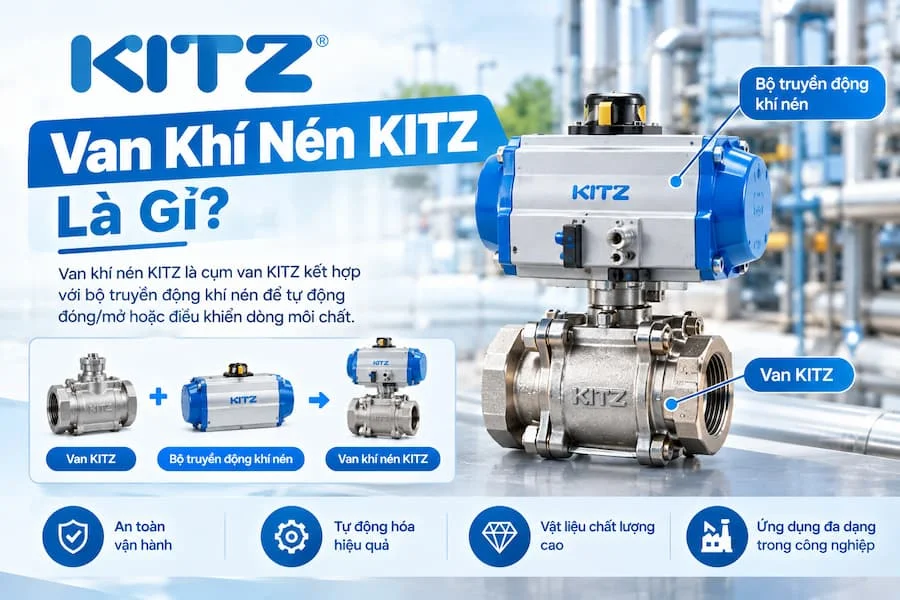

Van Khí Nén KITZ Là Gì?

Van khí nén KITZ là cụm van KITZ được kết hợp với bộ truyền động khí nén (pneumatic actuator) để thực hiện đóng, mở hoặc điều khiển dòng môi chất bằng năng lượng khí nén thay cho thao tác bằng tay.

Về bản chất, cụm này gồm hai phần chính:

• Van KITZ → kiểm soát dòng chảy

• Pneumatic actuator → tạo chuyển động để vận hành van

KITZ có các dòng automatic operation valves sử dụng actuator và cung cấp nhiều cấu hình van khác nhau tùy ứng dụng, từ kích thước nhỏ trong phòng thí nghiệm đến các đường ống công nghiệp lớn.

Van KITZ Và Actuator Khí Nén Khác Nhau Như Thế Nào?

Để hiểu đúng cụm van khí nén, cần phân biệt rõ từng thành phần:

• Valve body: bộ phận tiếp xúc trực tiếp với môi chất

• Stem/shaft: truyền chuyển động từ actuator xuống bi hoặc đĩa van

• Actuator: tạo lực xoay hoặc lực tuyến tính để vận hành van

• Solenoid valve: dùng để điều khiển nguồn khí vào actuator theo tín hiệu

• Limit switch: phản hồi trạng thái đóng/mở nếu hệ thống cần giám sát

Nguyên Lý Hoạt Động Của Van điều khiển Khí Nén KITZ

Cụm van điều khiển khí nén vận hành theo một chu trình khá rõ ràng: tín hiệu điều khiển được gửi đến van điện từ, khí nén sau đó đi vào actuator, actuator quay stem, và cuối cùng van chuyển sang trạng thái đóng hoặc mở.

Ở trạng thái mở, khí nén tác động vào actuator, tạo ra moment xoay khiến bi hoặc đĩa van chuyển sang vị trí mở, cho phép môi chất đi qua. Ở trạng thái đóng, actuator nhận tín hiệu ngược lại, chuyển van về vị trí đóng và ngắt hoàn toàn dòng môi chất.

Về kiểu vận hành, có hai dạng chính:

Single Acting: khí nén chỉ thực hiện một chiều, lò xo tạo chuyển động ngược lại. Thiết kế này có thể tạo trạng thái fail theo yêu cầu (ví dụ fail-close khi mất khí).

Double Acting: khí nén thực hiện cả hai chiều đóng và mở, không sử dụng lò xo hồi. Kiểu này phù hợp với nhiều ứng dụng đóng/mở tự động cần tốc độ ổn định.

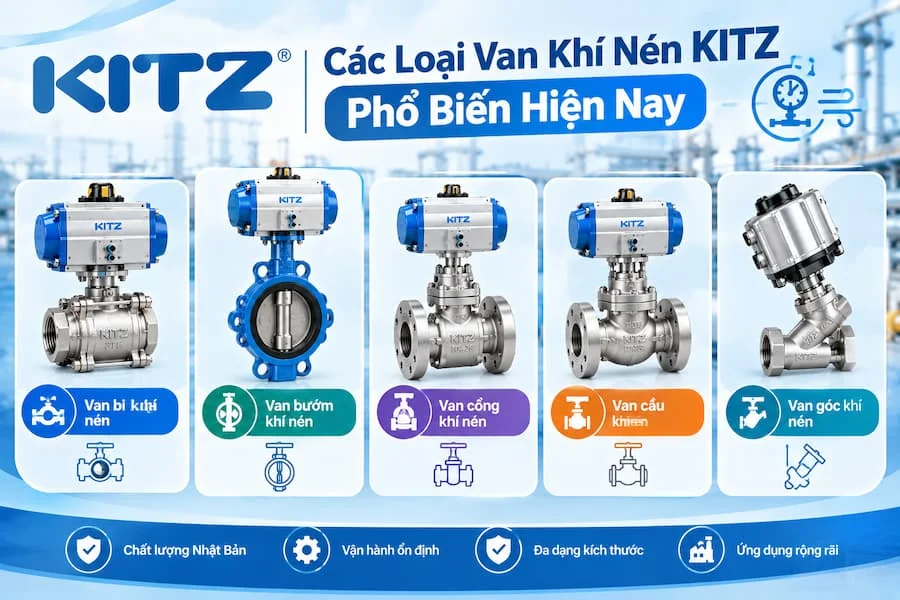

Các Loại Van điều khiển Khí Nén KITZ Phổ Biến

Van bi khí nén KITZ là nhóm sản phẩm trọng tâm trong dòng van tự động của thương hiệu này. Loại van này có kết cấu compact, đóng/mở nhanh với góc quay thường là 90°, rất phù hợp với nhu cầu tự động hóa đóng/mở. Tùy model, van bi khí nén KITZ có thể sử dụng cho nhiều loại môi chất khác nhau.

KITZ có các sản phẩm ball valve được trang bị actuator, và tài liệu hãng thể hiện các cấu hình van tự động kích thước nhỏ cũng như nhiều dòng ball valve khác phục vụ đa dạng ứng dụng.

Van bướm khí nén KITZ có thiết kế wafer, lug hoặc flanged tùy dòng sản phẩm, với trọng lượng tương đối thấp so với van bi cùng kích thước. Loại van này phù hợp với đường ống kích thước lớn, đóng/mở bằng góc quay và có thể kết hợp pneumatic actuator để tự động hóa toàn bộ quy trình.

Ngoài hai nhóm chính trên, một số dòng van KITZ khác cũng có thể được tự động hóa tùy thiết kế. Tuy nhiên, không nên khẳng định mọi model KITZ đều có thể lắp actuator khí nén – kích thước, torque và giao diện lắp actuator của từng model cần được kiểm tra theo catalogue/datasheet chính thức trước khi quyết định.

Cấu Tạo Van điều khiển Khí Nén KITZ Gồm Những Gì?

Thân van KITZ quyết định nhiều yếu tố then chốt: kích thước, vật liệu, kiểu kết nối, pressure rating và khả năng tương thích với môi chất sử dụng trong hệ thống.

Pneumatic actuator là bộ phận cần được xem xét kỹ về torque, áp suất khí cấp, kiểu single acting/double acting, góc quay và fail position – vị trí van sẽ chuyển đến khi mất nguồn khí.

Solenoid valve đảm nhận vai trò điều khiển đường khí cấp vào actuator theo tín hiệu từ hệ thống điều khiển trung tâm, trong khi limit switch/position indicator cho phép xác định chính xác trạng thái OPEN hoặc CLOSE của van.

Cuối cùng, bộ lọc – điều áp khí (thường gọi là cụm FRL) hoặc các thiết bị xử lý khí phù hợp giúp đảm bảo nguồn khí cấp cho hệ thống luôn sạch và ổn định, tránh ảnh hưởng đến độ bền của actuator.

Thông Số Kỹ Thuật Van điều khiển Khí Nén KITZ Cần Quan Tâm

Điểm quan trọng cần lưu ý: không nên áp dụng một bảng thông số chung cho toàn bộ dòng KITZ. Thông số thực tế thay đổi theo từng series và model cụ thể. Tài liệu chính thức của KITZ cho thấy ngay cả các sản phẩm tự động hóa cũng có nhiều kích thước, actuator và cấu hình khác nhau, nên việc đối chiếu datasheet là bước không thể bỏ qua.

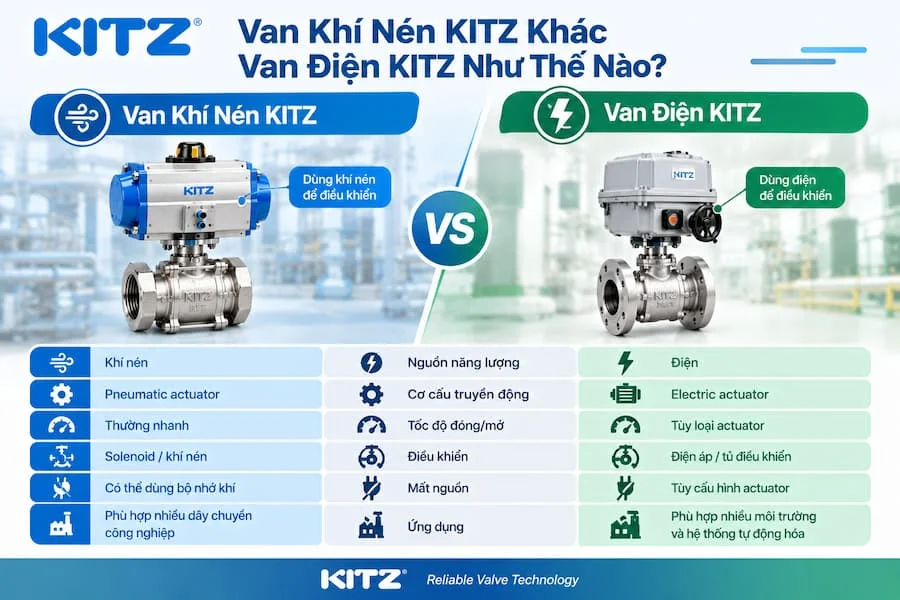

Van Khí Nén KITZ Khác Van Điện KITZ Như Thế Nào?

KITZ chính thức phân biệt nhóm van tự động bằng khí nén và điện, vì vậy việc so sánh hai giải pháp này giúp người mua xác định đúng phương án tự động hóa cho hệ thống của mình.

Khi Nào Nên Chọn Khí Nén Thay Vì Điện?

Lựa chọn van điều khiển khí nén thường phù hợp khi:

• Nhà máy đã có sẵn nguồn khí nén ổn định

• Cần thao tác đóng/mở nhanh

• Muốn tích hợp với hệ thống điều khiển khí nén hiện có

• Cần cấu hình fail-open/fail-close theo yêu cầu an toàn

Tuy nhiên, không nên đưa ra kết luận tuyệt đối rằng khí nén luôn tốt hơn điện – lựa chọn cuối cùng phụ thuộc vào điều kiện hạ tầng và yêu cầu vận hành của từng dây chuyền cụ thể.

Vì Sao Cần Chọn Actuator Theo Torque Của Van?

Đây là yếu tố kỹ thuật quan trọng nhưng thường bị đơn giản hóa quá mức. Không nên chỉ chọn actuator dựa vào DN của van.

Nguyên tắc đúng là: torque của van → cộng hệ số an toàn → torque của actuator. Trong đó, torque cần thiết có thể thay đổi tùy theo loại van, DN, áp suất, môi chất, vật liệu seat, nhiệt độ và điều kiện vận hành thực tế.

Sai Lầm "DN Lớn = Actuator Lớn" Có Đúng Không?

Đây là một hiểu lầm phổ biến. DN chỉ là một thông số về kích thước, còn actuator phải được lựa chọn dựa trên yêu cầu moment thực tế của van và điều kiện vận hành – hai van cùng DN nhưng khác pressure rating hoặc vật liệu seat vẫn có thể cần actuator với torque khác nhau.

Van Khí Nén KITZ Được Sử Dụng Ở Đâu?

Trong nhà máy sản xuất, van điều khiển khí nén kitz hỗ trợ tự động hóa đường ống, điều khiển dòng nguyên liệu và vận hành các dây chuyền process liên tục.

Ở lĩnh vực hóa chất và hóa dầu, KITZ cho biết các dòng van công nghiệp của tập đoàn được sử dụng trong hóa chất, hóa dầu và các hệ thống năng lượng; catalogue sản phẩm cũng đề cập đến van tự động khí nén/điện phục vụ nhóm ngành này.

Trong dầu khí và năng lượng, KITZ công bố các ứng dụng trong oil & gas, refinery, petrochemical và LNG trong tài liệu corporate report – đây là những môi trường đòi hỏi độ tin cậy cao của cụm van tự động.

Với hệ thống xử lý nước, van khí nén được ứng dụng trong cấp nước, xử lý nước và đường ống công nghiệp. Ngoài ra, lĩnh vực HVAC và building automation cũng có thể khai thác giải pháp này với điều kiện model van và actuator phù hợp với yêu cầu hệ thống.

Những Sai Lầm Thường Gặp Khi Chọn Van điều khiển Khí Nén KITZ

Chỉ chọn theo DN: DN không đủ để xác định actuator phù hợp, cần kết hợp thêm nhiều thông số khác.

Không xác định môi chất: Nước, khí, hơi và hóa chất có yêu cầu vật liệu và thiết kế khác nhau.

Chọn sai pressure rating: Cần đối chiếu áp suất làm việc thực tế với rating của van trước khi lắp đặt.

Không tính torque: Có thể dẫn đến actuator thiếu lực hoặc hoạt động không ổn định trong thời gian dài.

Không xác định trạng thái fail: Hệ thống cần xác định rõ Fail Close, Fail Open hoặc trạng thái khác theo thiết kế an toàn.

Không kiểm tra phụ kiện điều khiển: Bao gồm solenoid valve, limit switch, positioner và air filter/regulator – những chi tiết ảnh hưởng trực tiếp đến độ tin cậy của cụm van.

Cách Chọn Van điều khiển Khí Nén KITZ Phù Hợp

Quy trình lựa chọn có thể triển khai theo tám bước:

1. Xác định môi chất – nước, khí, hơi, dầu, hóa chất

2. Xác định DN – đối chiếu đường kính đường ống

3. Xác định áp suất và nhiệt độ – không chỉ nhìn vào DN

4. Chọn loại van – ball valve, butterfly valve hoặc loại khác nếu phù hợp

5. Kiểm tra vật liệu – body, ball/disc, stem, seat, seal

6. Tính actuator – xác định torque và hệ số an toàn

7. Chọn kiểu điều khiển – Single Acting, Double Acting, Fail Open, Fail Close

8. Xác định phụ kiện – solenoid, limit switch, positioner, FRL, bộ điều khiển

Lưu Ý Khi Lắp Đặt Và Vận Hành Van điều khiển Khí Nén KITZ

Trước khi đưa vào vận hành, cần kiểm tra đúng hướng dòng nếu model yêu cầu, đồng thời làm sạch đường ống để tránh cặn bẩn ảnh hưởng đến bi hoặc đĩa van.

Đảm bảo khí cấp đủ áp suất và sạch, kiểm tra kỹ kết nối actuator trước khi kích hoạt hệ thống. Sau đó, kiểm tra trạng thái OPEN/CLOSE và tín hiệu limit switch để xác nhận cụm van hoạt động đúng thiết kế.

Trong suốt quá trình sử dụng, không vượt quá pressure/temperature rating đã công bố, kiểm tra rò rỉ sau khi lắp đặt và định kỳ kiểm tra actuator cùng các phụ kiện đi kèm để đảm bảo hệ thống vận hành ổn định lâu dài.

Câu Hỏi Thường Gặp Về Van điều khiển Khí Nén KITZ

1. Van khí nén KITZ là gì?

Là cụm van KITZ được kết hợp với pneumatic actuator để tự động đóng/mở hoặc điều khiển dòng môi chất bằng năng lượng khí nén.

2. Van bi KITZ có thể lắp actuator khí nén không?

Có những dòng được thiết kế cho tự động hóa, nhưng cần kiểm tra model, kích thước và giao diện lắp actuator cụ thể. Tài liệu KITZ có các dòng ball valve tích hợp actuator và các dòng automatic operation valves.

3. Nên chọn actuator single acting hay double acting?

Phụ thuộc vào yêu cầu điều khiển của hệ thống và trạng thái mong muốn khi mất nguồn khí cấp.

4. Van khí nén KITZ dùng được cho những môi chất nào?

Tùy model, vật liệu và điều kiện vận hành. Không nên suy ra khả năng sử dụng chỉ dựa vào thương hiệu KITZ.

5. Làm sao chọn đúng van điều khiển khí nén KITZ?

Cần xác định tối thiểu môi chất, DN, áp suất, nhiệt độ, kiểu van, vật liệu, torque và yêu cầu điều khiển trước khi chọn model cụ thể.

Van Khí Nén KITZ – Giải Pháp Tự Động Hóa Van Trong Hệ Thống Công Nghiệp

Trong cụm van khí nén kitz, van đảm nhiệm chức năng kiểm soát dòng chảy, còn pneumatic actuator tạo ra chuyển động tự động thay thế cho thao tác bằng tay. Đây là giải pháp giúp doanh nghiệp đồng bộ hóa dây chuyền sản xuất và giảm phụ thuộc vào nhân lực vận hành trực tiếp.

Việc lựa chọn phải dựa trên tổ hợp van + actuator + điều kiện vận hành, không chỉ dựa vào thương hiệu hoặc DN như nhiều người vẫn lầm tưởng. Các thông số quan trọng cần chuẩn bị gồm DN, pressure rating, vật liệu, môi chất, torque, air supply và trạng thái fail mong muốn.
