Van Oxi Và Yêu Cầu Đặc Biệt Trong Hệ Thống Khí Oxy

Trong hệ thống cung cấp oxy, việc đóng/mở và kiểm soát dòng khí tưởng như tương tự các đường ống khí thông thường. Tuy nhiên, oxy có đặc tính oxy hóa mạnh nên van oxi – thiết bị tiếp xúc trực tiếp với môi chất – cần được lựa chọn, làm sạch và lắp đặt đúng yêu cầu chuyên biệt.

Không phải van khí nào cũng phù hợp để dùng cho oxy. Dầu, mỡ và tạp chất có thể làm tăng nguy cơ cháy, trong khi vật liệu, gioăng, chất bôi trơn và quy trình vệ sinh đều cần được xem xét kỹ lưỡng. Van cũng phải phù hợp với áp suất, nhiệt độ và kiểu kết nối của toàn hệ thống.

Theo ASTM G93/G93M-25, mục tiêu của việc làm sạch thiết bị oxygen service là giảm nguy cơ cháy và tránh các chất nhiễm bẩn trở thành nguồn nhiên liệu trong hệ thống. Đây chính là lý do vì sao việc chọn đúng van oxi quan trọng hơn nhiều so với việc chọn một van khí thông thường.

Van Oxi Là Gì?

Van oxy (oxygen valve) là thiết bị được thiết kế để đóng, mở, cô lập hoặc điều tiết dòng khí oxy trong hệ thống đường ống, bình chứa hoặc thiết bị sử dụng oxy.

Điểm quan trọng cần nhấn mạnh: van oxy không đơn thuần được xác định bởi hình dạng van, mà còn bởi khả năng tương thích với môi trường oxygen service – bao gồm vật liệu, gioăng, chất bôi trơn, độ sạch và điều kiện vận hành. Một van có hình dạng giống hệt van khí thông thường nhưng chưa được xác nhận cho oxygen service thì vẫn không được xem là van oxi phù hợp.

ASTM F1792 quy định các yêu cầu đặc biệt đối với van sử dụng trong gaseous oxygen service, bao gồm lựa chọn vật liệu tương thích với oxy, thiết kế giảm khả năng gây cháy và sử dụng vật liệu làm kín/bôi trơn phù hợp. Đây là căn cứ kỹ thuật quan trọng khi đánh giá một sản phẩm có thực sự phù hợp với oxy hay không.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Oxy

Thân van

Thân van chứa và dẫn hướng dòng oxy, đồng thời phải chịu được áp lực của môi chất trong suốt quá trình vận hành. Vật liệu chế tạo thân van phải phù hợp với điều kiện oxygen service, không chỉ đơn thuần đáp ứng yêu cầu về áp suất cơ học.

Bộ phận đóng mở

Tùy thiết kế, bộ phận đóng mở có thể là đĩa van, bi van, cửa van, piston hoặc cơ cấu điều khiển chuyên dụng. Mỗi loại cơ cấu mang lại đặc tính vận hành khác nhau về tốc độ đóng mở và khả năng điều tiết.

Gioăng và vật liệu làm kín

Gioăng và vật liệu làm kín cần được đánh giá trên nhiều tiêu chí: khả năng chịu áp, khả năng tương thích với oxy, độ kín và khả năng chịu nhiệt. Đây là chi tiết dễ bị bỏ qua nhưng lại ảnh hưởng trực tiếp đến an toàn cháy nổ của hệ thống.

Nguyên lý hoạt động

Van oxy hoạt động theo ba trạng thái cơ bản: khi đóng, van ngăn hoàn toàn dòng oxy; khi mở, oxy được phép đi qua van; và ở trạng thái điều tiết, tiết diện dòng chảy thay đổi nếu van được thiết kế cho chức năng này.

Cần lưu ý: không nên đánh đồng van oxy với van điều áp – van chỉ thực hiện chức năng giảm áp khi đó là loại van hoặc thiết bị được thiết kế chuyên dụng cho mục đích này, chứ không phải mọi van oxy đều có khả năng đó.

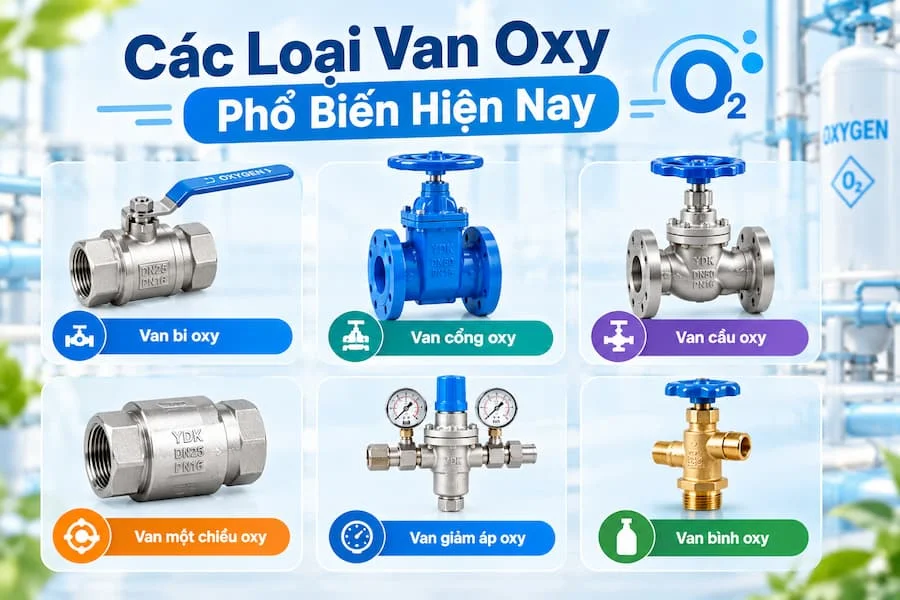

Các Loại Van Oxy Phổ Biến Hiện Nay

Van bi oxy

Van bi oxy có ưu điểm đóng/mở nhanh và kết cấu nhỏ gọn, thường phù hợp với chức năng cô lập (isolation) khi model được nhà sản xuất xác nhận cho oxygen service. Với thiết kế full port hoặc reduced port, khả năng cản trở dòng chảy sẽ khác nhau tùy ứng dụng cụ thể.

Van cầu oxy

Loại van này có khả năng điều tiết dòng, cấu tạo phù hợp với các ứng dụng cần kiểm soát lưu lượng chính xác. Khi lựa chọn, cần kiểm tra pressure drop và thiết kế cụ thể của từng model.

Van cổng oxy

Van cổng chủ yếu dùng cho đóng/mở, phù hợp với đường ống cần tổn thất áp suất thấp khi mở hoàn toàn. Không nên sử dụng van cổng như van điều tiết nếu nhà sản xuất không cho phép, vì thiết kế này không tối ưu cho việc kiểm soát lưu lượng liên tục.

Van một chiều oxy

Chức năng chính là ngăn dòng chảy ngược, có thể dùng trong hệ thống cần kiểm soát hướng dòng nghiêm ngặt. Cần chọn loại phù hợp với áp suất và tốc độ dòng thực tế của hệ thống.

Van giảm áp/điều áp cho oxy

Van giảm áp oxy dùng để kiểm soát áp suất đầu ra theo thiết kế, không nên nhầm lẫn với van khóa oxy thông thường. Việc lựa chọn cần dựa trên áp suất đầu vào/đầu ra và lưu lượng yêu cầu của hệ thống.

Van oxy chuyên dụng cho bình khí

Loại van này lắp trực tiếp trên bình hoặc cụm cấp khí, có yêu cầu riêng về kết nối và an toàn. Với hệ thống y tế, ISO 7396-1 quy định các yêu cầu đối với hệ thống đường ống khí y tế, trong đó có hệ thống oxy, bao gồm thiết kế, lắp đặt, kiểm tra, vận hành và các yêu cầu an toàn.

Thông Số Kỹ Thuật Van Oxy Cần Quan Tâm

Việc chọn đúng van oxi phụ thuộc vào nhiều thông số kỹ thuật, không chỉ dừng ở kích thước:

Trong đó, oxygen cleaning là yếu tố đặc biệt quan trọng và thường bị bỏ qua. Theo ASTM G93/G93M-25, độ sạch cần thiết phụ thuộc vào điều kiện ứng dụng cụ thể; tiêu chuẩn không đưa ra một mức độ sạch duy nhất áp dụng cho mọi ngành. Điều này có nghĩa là mức độ làm sạch cho hệ thống y tế có thể khác với hệ thống công nghiệp luyện kim, và cần được xác định riêng theo từng ứng dụng.

Van Oxy Khác Van Khí Thông Thường Như Thế Nào?

ASTM F1792 yêu cầu vật liệu tiếp xúc với oxy và chất bôi trơn phải phù hợp với oxygen service, đồng thời thiết kế van phải hạn chế khả năng gây cháy ngay từ giai đoạn chế tạo.

Tại Sao Không Nên Dùng Tùy Tiện Van Thông Thường Cho Oxy?

Chuỗi nguy cơ có thể hình dung như sau: oxy kết hợp với áp suất/nhiệt độ cao và chất nhiễm bẩn sẽ làm tăng đáng kể nguy cơ cháy. ASTM G93 đặc biệt lưu ý rằng dầu, mỡ hydrocarbon và các tạp chất có thể trở thành nguồn nhiên liệu trong môi trường giàu oxy – đây là lý do vì sao một van tưởng chừng "tương đương" về mặt cơ khí vẫn có thể gây nguy hiểm nếu không được xác nhận cho oxygen service.

Van Oxy Được Sử Dụng Ở Đâu?

Hệ thống oxy y tế

Van oxy được sử dụng tại bệnh viện, trung tâm y tế, hệ thống cấp oxy trung tâm cùng các thiết bị và đường ống khí y tế. ISO 7396-1 bao phủ các hệ thống đường ống khí y tế sử dụng oxy trong cơ sở chăm sóc sức khỏe, đặt ra yêu cầu nghiêm ngặt về an toàn.

Công nghiệp sản xuất và phân phối oxy

Bao gồm nhà máy khí công nghiệp, hệ thống lưu trữ oxy, trạm phân phối và đường ống oxy – những nơi đòi hỏi van hoạt động ổn định trong thời gian dài.

Công nghiệp luyện kim và gia công kim loại

Van oxy đóng vai trò trong các quy trình cắt oxy-gas, gia nhiệt, luyện kim và những quy trình khác cần cung cấp oxy liên tục với lưu lượng ổn định.

Phòng thí nghiệm và hệ thống khí kỹ thuật

Ứng dụng trong hệ thống cấp khí, thiết bị phân tích và các quy trình nghiên cứu cần sử dụng oxy với độ tinh khiết cao.

Hệ thống oxy lỏng và oxy lạnh

Đây là nhánh chuyên sâu hơn, liên quan đến các loại van isolation, control, check, relief, drain và vent. CGA G-4.14-2024 bao phủ các loại van này trong hệ thống liquid oxygen và cold gaseous oxygen, đồng thời đề cập đến vật liệu, chế tạo, làm sạch, lắp đặt, vận hành và bảo trì.

Những Sai Lầm Thường Gặp Khi Chọn Van Oxy

Chọn van chỉ dựa vào DN: DN đúng không có nghĩa van đã phù hợp với oxy – đây là hiểu lầm phổ biến khiến nhiều hệ thống tiềm ẩn rủi ro.

Chỉ quan tâm đến vật liệu inox: Không nên mặc định "inox = dùng được cho oxy". Cần xem xét toàn bộ thiết kế, chi tiết tiếp xúc, gioăng và điều kiện vận hành thực tế.

Bỏ qua yêu cầu làm sạch: Đây là lỗi nghiêm trọng vì dầu, mỡ và bụi bẩn có thể làm tăng nguy cơ cháy trong oxygen service.

Dùng dầu/mỡ thông thường để bôi trơn: Tuyệt đối không sử dụng tùy tiện chất bôi trơn chưa được xác nhận cho oxygen service.

Không kiểm tra pressure rating: Cần đối chiếu áp suất thực tế của hệ thống với rating của van trước khi lắp đặt.

Không kiểm tra datasheet và chứng nhận: Đặc biệt quan trọng với hệ thống y tế hoặc công nghiệp có yêu cầu an toàn cao.

Cách Chọn Van Oxy Phù Hợp

Checklist bảy bước dưới đây giúp quá trình lựa chọn diễn ra có hệ thống:

1. Xác định môi chất là oxy khí hay oxy lỏng

2. Xác định áp suất làm việc và áp suất thiết kế

3. Xác định nhiệt độ vận hành của hệ thống

4. Chọn chức năng – đóng/mở, điều tiết, một chiều, hoặc giảm áp

5. Kiểm tra vật liệu thân, trim, seat và seal

6. Kiểm tra oxygen cleaning/degreasing và tình trạng đóng gói bảo vệ sau làm sạch

7. Đối chiếu datasheet, tiêu chuẩn và chứng từ của nhà sản xuất

ASTM G88 cũng xem việc lựa chọn vật liệu, thiết kế hệ thống và kiểm soát các nguy cơ liên quan đến oxygen compatibility là những phần quan trọng khi thiết kế hệ thống oxy – checklist trên chính là cách áp dụng thực tế nguyên tắc đó.

Lưu Ý Khi Lắp Đặt Và Vận Hành Van Oxy

Trong quá trình lắp đặt, không để dầu mỡ thông thường tiếp xúc với bề mặt dành cho oxygen service, đồng thời không sử dụng van chưa được xác nhận phù hợp với oxy dù chỉ trong thời gian ngắn.

Cần giữ sạch đầu nối và đường ống, không để bụi, mạt kim loại hoặc tạp chất lọt vào hệ thống trong suốt quá trình thi công. Kiểm tra hướng dòng trước khi lắp, đặc biệt với van một chiều, và không vượt quá pressure/temperature rating đã công bố.

Sau khi lắp đặt, thực hiện kiểm tra rò rỉ theo đúng quy trình của hệ thống và duy trì trạng thái sạch của thiết bị sau quá trình cleaning. CGA G-4.1 đề cập trực tiếp đến việc làm sạch thiết bị dùng cho oxy nhằm giảm nguy cơ cháy, bao gồm cả van, đường ống, bình chứa và thiết bị liên quan – đây là quy trình cần được duy trì xuyên suốt vòng đời sử dụng, không chỉ tại thời điểm lắp đặt ban đầu.

Câu Hỏi Thường Gặp Về Van Oxy

1. Van oxi là gì?

Là thiết bị dùng để đóng, mở, cô lập hoặc điều khiển dòng oxy trong hệ thống, được thiết kế phù hợp với oxygen service.

2. Van oxy có khác van khí thông thường không?

Có. Van dùng cho oxy phải được đánh giá về vật liệu, độ sạch, chất làm kín, chất bôi trơn và thiết kế để phù hợp với môi trường oxy.

3. Van inox có dùng được cho oxy không?

Không nên kết luận chỉ dựa trên vật liệu inox. Cần kiểm tra model, vật liệu từng bộ phận và xác nhận của nhà sản xuất về oxygen service.

4. Tại sao van oxy phải được làm sạch?

Để loại bỏ dầu, mỡ và các chất nhiễm bẩn có thể trở thành nguồn gây cháy trong môi trường oxy.

5. Nên chọn van oxy theo những thông số nào?

Tối thiểu cần xem xét môi chất, DN, áp suất, nhiệt độ, vật liệu, kiểu kết nối, chức năng van (bao gồm cả van giảm áp oxy nếu hệ thống cần kiểm soát áp suất đầu ra) và yêu cầu oxygen cleaning.

Van Oxy – Lựa Chọn Đúng Để Vận Hành Hệ Thống An Toàn

Van oxi là thiết bị chuyên dụng, không nên đánh đồng với van khí thông thường. Sự khác biệt không chỉ nằm ở hình dạng hay chức năng cơ khí, mà còn ở khả năng tương thích với môi trường giàu oxy – nơi mà dầu mỡ và tạp chất có thể trở thành nguồn gây cháy.

Vật liệu và độ sạch là hai yếu tố đặc biệt quan trọng cần được xác nhận rõ ràng trước khi đưa van vào hệ thống. Việc lựa chọn cuối cùng phải dựa trên tổ hợp các yếu tố: áp suất, nhiệt độ, DN, chức năng, vật liệu và tiêu chuẩn oxygen service – bao gồm cả trường hợp cần đến van giảm áp oxy để kiểm soát áp suất đầu ra theo đúng thiết kế.
