Ball Control Valve Là Gì Và Vì Sao Được Sử Dụng Trong Điều Khiển Lưu Lượng?

Trong đường ống công nghiệp, van không chỉ cần đóng hoặc mở hoàn toàn. Nhiều hệ thống cần duy trì lưu lượng, áp suất hoặc mức dòng chảy theo giá trị đặt trước – ví dụ điều chỉnh lưu lượng nước, điều tiết khí hoặc hơi, kiểm soát dòng hydrocarbon, hay điều chỉnh môi chất trong dây chuyền hóa chất.

Lúc này, một ball valve chỉ dùng cho on/off có thể không đáp ứng tốt yêu cầu điều tiết liên tục. Đây chính là lúc Van bi điều khiển phát huy vai trò: thiết kế bi xoay được tối ưu để thay đổi tiết diện dòng chảy theo tín hiệu điều khiển, thay vì chỉ đóng hoặc mở hoàn toàn.

Bài viết này sẽ giải thích rõ ball control valve là gì, vì sao thiết kế bi phân đoạn (segmented/V-notch) thường được lựa chọn cho điều tiết, và cách phối hợp van với valve actuator để đạt hiệu quả điều khiển tốt nhất.

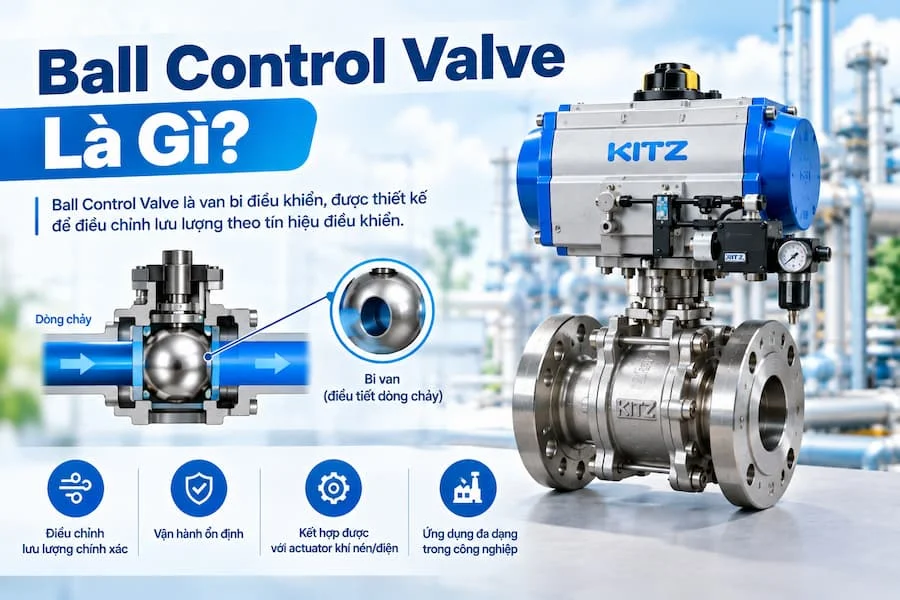

Ball Control Valve Là Gì?

Ball control valve là van điều khiển sử dụng phần tử đóng/mở dạng bi hoặc phân đoạn bi để thay đổi tiết diện dòng chảy, từ đó điều chỉnh lưu lượng theo tín hiệu điều khiển.

Khác với ball valve đóng/mở thông thường, Van bi điều khiển được thiết kế để làm việc ở nhiều vị trí trung gian nhằm điều tiết dòng liên tục. Trong hệ thống control valve, van phối hợp với valve actuator và các phụ kiện điều khiển để thay đổi vị trí van theo yêu cầu của quá trình sản xuất.

Không nên đồng nhất mọi ball valve với Van bi điều khiển. Khả năng throttling (điều tiết) phụ thuộc thiết kế bi, port, trim, đặc tính dòng và điều kiện vận hành. Emerson cũng phân biệt các thiết kế full-port, reduced-port và segmented ball cho những mục đích điều khiển khác nhau.

Nguyên Lý Hoạt Động Của Van bi điều khiển

Cơ chế vận hành của Van bi điều khiển có thể tóm gọn theo chuỗi: tín hiệu điều khiển → controller/positioner → actuator → shaft → ball → thay đổi tiết diện dòng → điều chỉnh lưu lượng.

Khi van mở lớn, tiết diện dòng tăng, lưu lượng tăng theo, và pressure drop qua van có xu hướng giảm. Khi van đóng dần, tiết diện dòng giảm, lưu lượng giảm, đồng thời van tạo thêm trở lực cho dòng chảy – đây chính là cơ chế cho phép kiểm soát chính xác lưu lượng theo yêu cầu quá trình.

Vai trò của valve actuator trong chuỗi này rất quan trọng. Actuator có thể là pneumatic (khí nén) hoặc electric (điện), với kiểu single-acting hoặc double-acting tùy thiết kế. Với loại khí nén, actuator truyền chuyển động quay tới trục van; vị trí của bi quyết định tiết diện dòng và do đó ảnh hưởng trực tiếp đến hệ số lưu lượng Cv.

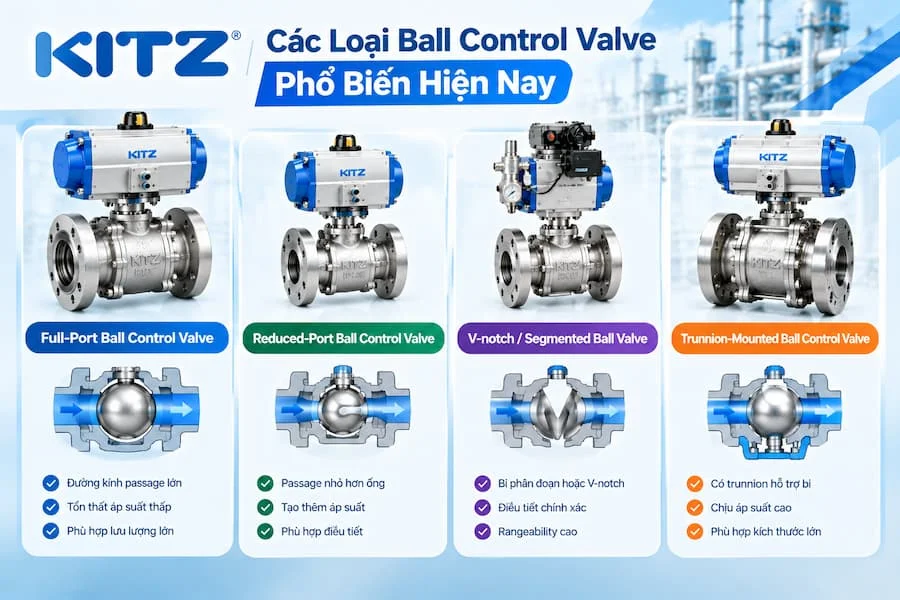

Các Loại Van bi điều khiển Phổ Biến

Full-Port Van bi điều khiển có đường kính passage lớn, tổn thất áp suất thấp khi mở hoàn toàn, phù hợp các ứng dụng cần lưu lượng lớn. Tuy nhiên, full-bore ball không phải lúc nào cũng là lựa chọn tối ưu cho throttling – đặc tính đáp ứng ở phần đầu hành trình có thể khiến việc điều tiết không phù hợp với một số ứng dụng.

Reduced-Port Van bi điều khiển có passage nhỏ hơn đường kính đường ống, tạo thêm pressure drop và có thể phù hợp hơn với một số yêu cầu điều tiết cụ thể.

Segmented Ball / V-Notch Van bi điều khiển là nhóm đáng chú trọng nhất trong dòng Van bi điều khiển. Với bi dạng phân đoạn có V-notch hoặc contour đặc biệt, thiết kế này tạo đặc tính điều tiết tốt, rangeability cao và có khả năng xử lý một số môi chất khó. Các thiết kế segmented ball của Emerson được mô tả với V-notch, khả năng throttling, rangeability và ứng dụng cho chất lỏng nhớt, slurry, hóa chất, xử lý nước thải và các ngành công nghiệp khác.

Trunnion-Mounted Van bi điều khiển có trunnion hỗ trợ bi, phù hợp các hệ thống áp suất và kích thước lớn, giúp giảm tải tác động lên cơ cấu vận hành. Loại này có thể dùng cho các ứng dụng process control hoặc severe service tùy thiết kế cụ thể.

Cấu Tạo Van bi điều khiển Gồm Những Gì?

Một cụm Van bi điều khiển hoàn chỉnh gồm bảy thành phần chính:

• Valve Body – chứa các bộ phận chịu áp lực và kết nối với đường ống

• Ball / Ball Segment – bộ phận trực tiếp thay đổi tiết diện dòng chảy

• Stem / Shaft – truyền chuyển động từ actuator tới bi

• Seat – đảm nhiệm chức năng làm kín, có thể là soft seat hoặc metal seat tùy thiết kế

• Actuator – biến tín hiệu điều khiển thành chuyển động cơ học

• Positioner – điều chỉnh actuator để đưa van đến đúng vị trí yêu cầu

• Accessories – gồm solenoid valve, limit switch, position transmitter, filter regulator, air set

Việc lựa chọn đúng valve actuator đi kèm với positioner phù hợp quyết định độ chính xác của toàn bộ hệ thống điều khiển, chứ không chỉ riêng thiết kế bi van.

Thông Số Kỹ Thuật Van bi điều khiển Cần Quan Tâm

Cv Có Ý Nghĩa Gì?

Cv càng lớn thì khả năng cho dòng chảy qua van càng lớn, nhưng không nên chọn van chỉ dựa trên Cv hay DN đơn thuần. Cần xem xét thêm flow rate, pressure drop, specific gravity, temperature và phase của môi chất (lỏng, khí, hơi) để tính toán chính xác.

Tại Sao Không Nên Chọn Van Chỉ Dựa Vào DN?

DN là kích thước kết nối, không đồng nghĩa với khả năng điều khiển lưu lượng. Hai van cùng DN vẫn có thể khác nhau về Cv, trim, đặc tính dòng và pressure drop – đây là lý do vì sao việc chỉ nhìn vào kích thước danh nghĩa để chọn van control là một sai lầm phổ biến.

Đặc Tính Dòng Chảy Và Rangeability Của Van bi điều khiển

Van bi điều khiển thường vận hành theo một trong hai đặc tính dòng chính. Với Linear, độ thay đổi lưu lượng tương đối gần với độ thay đổi vị trí van, dễ dự đoán và kiểm soát. Với Equal Percentage, mỗi mức thay đổi hành trình tạo ra mức thay đổi tương đối của Cv – đây là đặc tính thường được sử dụng trong nhiều ứng dụng điều khiển quá trình phức tạp.

Rangeability thể hiện phạm vi tỷ lệ giữa lưu lượng điều khiển lớn nhất và nhỏ nhất mà van vẫn duy trì khả năng điều khiển theo yêu cầu. Một số segmented Van bi điều khiển có thể đạt rangeability rất cao tùy thiết kế; ví dụ SAMSON công bố các phiên bản có rangeability ≥400:1 với đặc tính equal percentage, cho thấy khả năng điều tiết linh hoạt trên dải lưu lượng rất rộng.

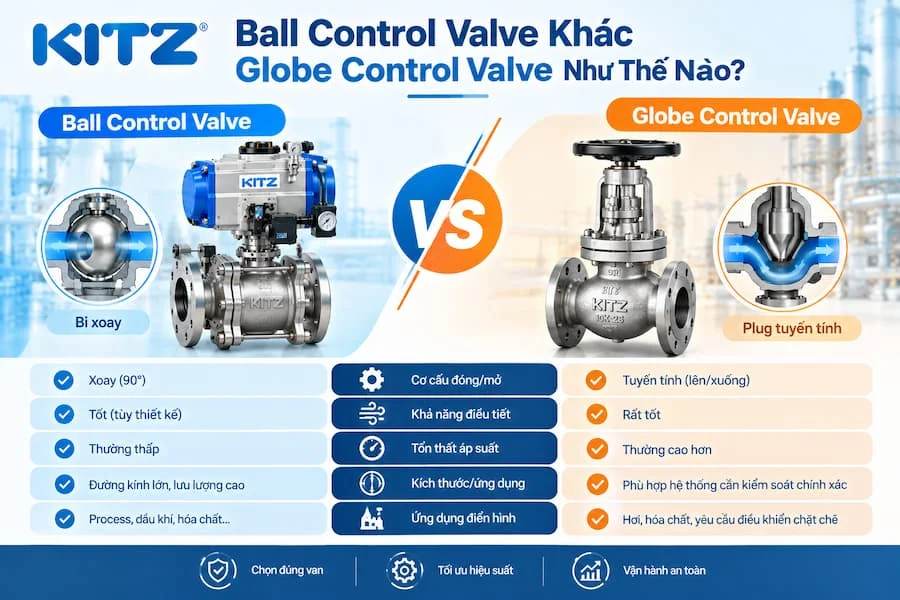

Ball Control Valve Khác Globe Control Valve Như Thế Nào?

Không nên kết luận loại nào luôn tốt hơn. Lựa chọn phụ thuộc vào môi chất, flow rate, pressure drop, temperature, noise, cavitation, rangeability yêu cầu và không gian lắp đặt thực tế của hệ thống.

Van bi điều khiển Được Sử Dụng Ở Đâu?

Trong dầu khí, Van bi điều khiển công nghiệp được thiết kế cho gas transmission, gas distribution, liquid pipeline và process control, nơi đòi hỏi độ tin cậy cao trong điều kiện áp suất khắc nghiệt.

Ở lĩnh vực hóa chất, van được dùng để điều khiển dòng hóa chất và các môi chất có tính ăn mòn, tùy thuộc vào vật liệu và trim được lựa chọn.

Trong xử lý nước, Van bi điều khiển giúp điều chỉnh lưu lượng, điều khiển đường bypass và vận hành các hệ thống xử lý nước/thải. Ở nhà máy điện, van được ứng dụng cho water, steam-related processes và các hệ thống fuel/process.

Đặc biệt, trong lĩnh vực giấy, bột giấy và slurry, segmented/V-notch Van bi điều khiển rất đáng chú ý với các môi chất có chất rắn hoặc sợi, vì thiết kế V-notch hỗ trợ khả năng chống clogging và điều tiết ổn định hơn so với nhiều thiết kế khác.

Khi Nào Nên Dùng Van bi điều khiển?

Nên cân nhắc lựa chọn Van bi điều khiển khi hệ thống cần:

• Điều tiết lưu lượng liên tục

• Điều khiển tự động theo tín hiệu

• Đóng/mở nhanh kết hợp control

• Khả năng lưu lượng cao

• Tổn thất áp suất thấp khi mở lớn

• Điều khiển môi chất công nghiệp đặc thù

Không nên dùng một ball valve on/off thông thường để thay thế control valve chỉ vì hình dáng tương tự. Cần kiểm tra rõ thiết kế van có được nhà sản xuất cho phép throttling service hay không trước khi đưa vào ứng dụng điều khiển.

Những Sai Lầm Thường Gặp Khi Chọn Van bi điều khiển

Chọn theo DN: DN không quyết định toàn bộ khả năng điều tiết của van.

Chỉ quan tâm áp suất: Cần xem xét đồng thời temperature, flow, pressure drop và medium.

Bỏ qua Cv/Kv: Có thể dẫn tới van quá lớn hoặc quá nhỏ so với yêu cầu thực tế.

Không tính actuator torque: Valve actuator phải đủ mô-men để đưa van tới vị trí yêu cầu trong điều kiện vận hành thực tế, tránh tình trạng điều khiển không ổn định.

Dùng sai loại seat: Soft seat và metal seat có phạm vi ứng dụng khác nhau về nhiệt độ, áp suất và độ kín.

Không xem xét cavitation và noise: Đặc biệt quan trọng khi pressure drop lớn, có thể gây hư hỏng sớm cho van và hệ thống.

Cách Chọn Van bi điều khiển Phù Hợp

Quy trình lựa chọn nên triển khai theo tám bước:

1. Xác định môi chất

2. Xác định lưu lượng min/normal/max

3. Xác định áp suất upstream/downstream

4. Xác định nhiệt độ làm việc

5. Tính hoặc xác định Cv/Kv yêu cầu

6. Chọn thiết kế full-port, reduced-port hoặc segmented/V-notch

7. Chọn seat, body và trim theo môi chất

8. Chọn actuator, positioner và accessories phù hợp

Lưu Ý Khi Lắp Đặt Và Vận Hành

Trước khi lắp, cần làm sạch đường ống, kiểm tra hướng dòng, kiểm tra flange/thread, cùng với việc kiểm tra actuator và positioner trước khi đưa vào hệ thống.

Khi vận hành, không vượt pressure/temperature rating, thường xuyên kiểm tra tín hiệu điều khiển, theo dõi leakage, cũng như kiểm tra bất thường về tiếng ồn hoặc rung động – đây có thể là dấu hiệu sớm của cavitation.

Khi bảo trì, cần kiểm tra định kỳ seat, stem/shaft, packing, actuator và calibration của positioner để đảm bảo van vẫn duy trì độ chính xác điều khiển theo thời gian.

Câu Hỏi Thường Gặp Về Van bi điều khiển

1. Ball control valve là gì?

Ball control valve là van điều khiển sử dụng phần tử dạng bi hoặc bi phân đoạn để thay đổi tiết diện dòng, từ đó điều chỉnh lưu lượng theo tín hiệu điều khiển.

2. Ball valve thông thường có dùng để điều tiết được không?

Có thể trong một số thiết kế, nhưng không nên mặc định mọi ball valve đều phù hợp cho throttling. Thiết kế port, ball, trim và đặc tính dòng quyết định khả năng điều tiết.

3. V-notch ball valve dùng để làm gì?

V-notch/segmented ball valve được thiết kế để cải thiện khả năng điều tiết, đặc biệt trong những ứng dụng cần rangeability cao và kiểm soát dòng tốt.

4. Van bi điều khiển dùng actuator nào?

Có thể dùng pneumatic hoặc electric actuator tùy yêu cầu tự động hóa, mô-men, tốc độ đóng/mở và điều kiện của hệ thống.

5. Chọn Van bi điều khiển theo DN có đủ không?

Không. Cần xem thêm Cv/Kv, lưu lượng, áp suất, nhiệt độ, môi chất, pressure drop, vật liệu và valve actuator phù hợp.

Van bi điều khiển – Chọn Đúng Thiết Kế Quan Trọng Hơn Chọn Đúng Kích Thước

Van bi điều khiển không đơn thuần là ball valve có actuator – đây là điểm khác biệt cốt lõi mà nhiều người dễ bỏ qua khi tìm mua sản phẩm. Thiết kế ball, port và trim mới là yếu tố quyết định khả năng điều tiết thực sự của van.

Cv/Kv và điều kiện process quan trọng hơn nhiều so với việc chỉ nhìn vào DN. Nhóm segmented/V-notch là lựa chọn đáng cân nhắc cho nhiều ứng dụng throttling, đặc biệt với môi chất khó như slurry hoặc chất lỏng nhớt. Bên cạnh đó, valve actuator và positioner cần được lựa chọn đồng bộ với van để đảm bảo độ chính xác và ổn định trong suốt quá trình vận hành.
