Tổng Van Khí Nén Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Trong các hệ thống tự động hóa công nghiệp, khí nén đóng vai trò quan trọng trong việc vận hành máy móc, điều khiển xi lanh và thực hiện các thao tác đóng mở. Để phân phối và kiểm soát dòng khí hiệu quả, tổng valve khí nén là một trong những thiết bị được quan tâm khi thiết kế hệ thống đường khí và cụm điều khiển.

Vậy tổng valve khí nén là gì, có cấu tạo như thế nào và hoạt động ra sao? Việc hiểu rõ đặc điểm, nguyên lý và ứng dụng của thiết bị sẽ giúp người dùng lựa chọn sản phẩm phù hợp, hạn chế sự cố và nâng cao hiệu quả vận hành.

1. Tổng van khí nén là gì?

Tổng van khí nén là cách gọi thường dùng để chỉ van hoặc cụm van có nhiệm vụ kiểm soát, phân phối và điều hướng khí nén đến các thiết bị chấp hành trong hệ thống. Tùy vào thiết kế, thiết bị có thể đảm nhận chức năng cấp khí, ngắt khí, chuyển hướng dòng khí hoặc điều khiển hoạt động của xi lanh khí nén.

Trong thực tế, thuật ngữ này có thể được sử dụng để mô tả van cấp khí chính, cụm van phân phối hoặc cụm van điều khiển nhiều nhánh. Vì vậy, khi lựa chọn sản phẩm, cần xác định rõ cấu tạo và chức năng thực tế thay vì chỉ dựa vào tên gọi.

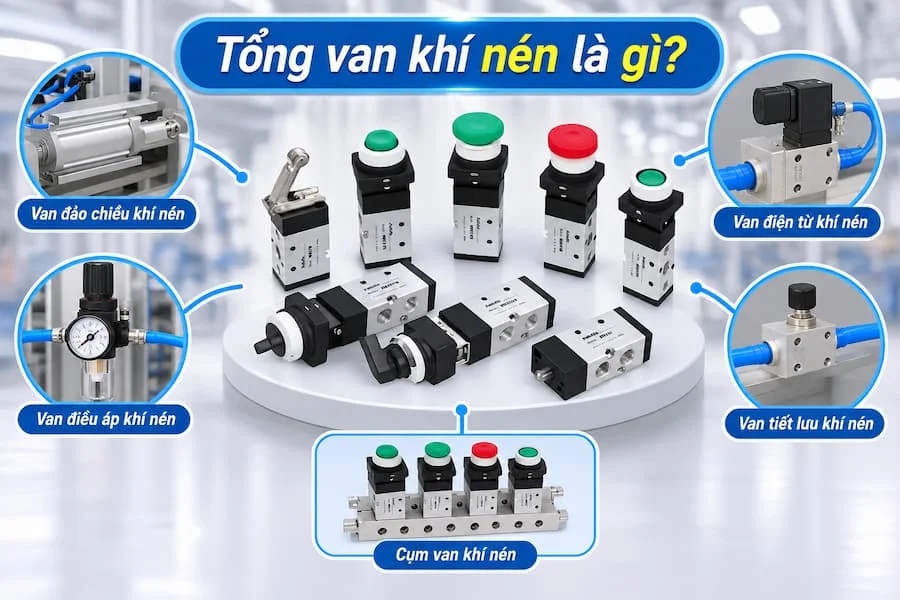

Một số loại van khí nén phổ biến gồm:

• Van đảo chiều khí nén: Thay đổi hướng dòng khí để điều khiển chuyển động của xi lanh hoặc cơ cấu chấp hành.

• Van điện từ khí nén: Sử dụng cuộn điện từ để chuyển trạng thái đóng mở hoặc đảo chiều dòng khí.

• Van điều áp khí nén : Điều chỉnh áp suất đầu ra theo mức yêu cầu.

• Van tiết lưu khí nén: Điều chỉnh lưu lượng khí nhằm kiểm soát tốc độ chuyển động của thiết bị.

• Cụm van khí nén: Kết hợp nhiều van trên một đế hoặc cụm phân phối để điều khiển nhiều cơ cấu.

Mỗi loại có đặc điểm và nhiệm vụ riêng. Việc lựa chọn cần căn cứ vào sơ đồ khí nén, áp suất làm việc và yêu cầu điều khiển của hệ thống.

2. Cấu tạo của tổng van khí nén

Cấu tạo của tổng valve khí nén phụ thuộc vào loại van và nguyên lý điều khiển. Đối với van đảo chiều hoặc van điện từ khí nén, các bộ phận chính thường bao gồm những thành phần sau.

2.1. Thân van

Thân van là bộ phận bao bọc các chi tiết bên trong và tạo thành những đường dẫn khí. Trên thân thường có các cổng kết nối với nguồn khí nén, thiết bị chấp hành và đường xả.

Vật liệu chế tạo có thể là hợp kim nhôm, đồng, thép không gỉ hoặc nhựa kỹ thuật, tùy theo dòng sản phẩm và môi trường sử dụng. Thân van cần bảo đảm độ bền cơ học, khả năng làm kín và tương thích với áp suất làm việc.

2.2. Lõi van hoặc piston

Lõi van, còn gọi là spool trong nhiều thiết kế van đảo chiều, là bộ phận di chuyển bên trong thân van để thay đổi trạng thái kết nối giữa các cửa khí.

Khi lõi van dịch chuyển, đường cấp khí, đường ra và đường xả được kết nối theo những vị trí khác nhau. Nhờ đó, khí nén có thể được đưa đến một phía của xi lanh hoặc xả khí từ phía còn lại.

Một số thiết kế sử dụng piston hoặc cơ cấu đóng mở khác thay cho lõi trượt truyền thống.

2.3. Cuộn điện từ

Ở van điện từ khí nén, cuộn điện từ tạo ra từ trường khi được cấp điện. Lực điện từ tác động lên cơ cấu chuyển động, giúp van chuyển sang trạng thái được thiết kế.

Cuộn điện từ cần phù hợp với điện áp điều khiển, chẳng hạn 24V DC hoặc 220V AC, tùy model. Người dùng cần kiểm tra thông số thực tế để tránh đấu nối sai điện áp.

2.4. Lò xo hồi vị

Lò xo hồi vị có nhiệm vụ đưa lõi van trở về vị trí ban đầu khi lực điều khiển mất đi, đối với những dòng van sử dụng cơ cấu hồi bằng lò xo.

Tùy thiết kế, van có thể trở về trạng thái thường đóng, thường mở hoặc vị trí xác định khác. Không phải mọi loại van khí nén đều sử dụng lò xo hồi vị.

2.5. Gioăng làm kín và các cổng kết nối

Gioăng làm kín giúp hạn chế rò rỉ khí giữa các khoang và tại những vị trí lắp ghép. Các cổng kết nối có thể sử dụng ren hoặc kiểu kết nối chuyên dụng, tùy theo dòng sản phẩm.

Đối với van đảo chiều, các ký hiệu thường gặp gồm P là cổng cấp khí, A và B là cổng làm việc, còn R hoặc S có thể biểu thị cổng xả tùy quy ước của nhà sản xuất.

3. Nguyên lý hoạt động của tổng van khí nén

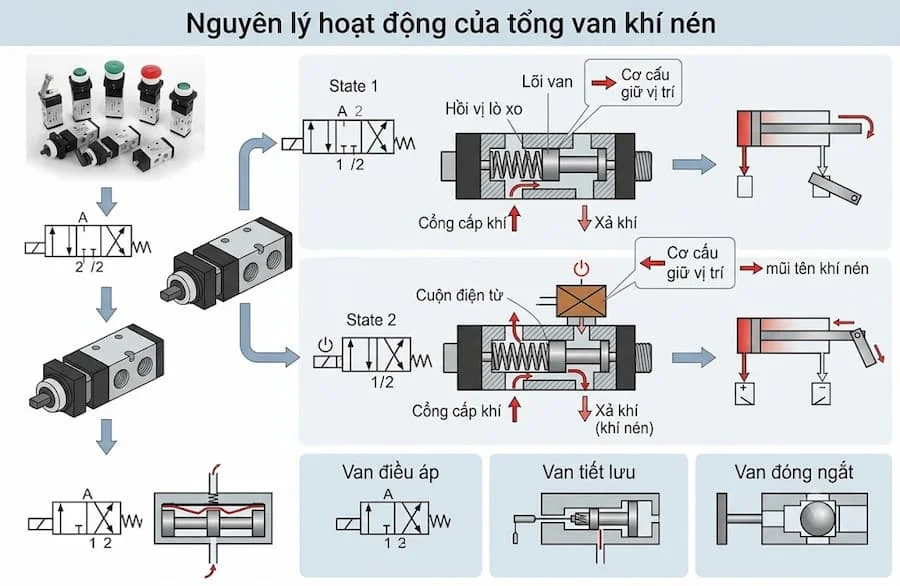

Nguyên lý hoạt động phụ thuộc vào loại van được sử dụng. Với van đảo chiều khí nén, quá trình điều khiển chủ yếu dựa trên sự dịch chuyển của lõi van để thay đổi đường đi của khí nén.

Khi hệ thống được cấp khí, khí nén đi vào cổng cấp theo thiết kế. Ở trạng thái ban đầu, lõi van nằm tại vị trí xác định nhờ lò xo hoặc cơ cấu giữ vị trí.

Khi có tín hiệu điều khiển, chẳng hạn tín hiệu điện từ bộ điều khiển hoặc tác động cơ học, lõi van dịch chuyển. Các cửa khí được kết nối lại, cho phép khí nén đi đến thiết bị chấp hành. Đồng thời, khí ở phía đối diện của xi lanh có thể được dẫn ra cổng xả.

Khi tín hiệu điều khiển thay đổi hoặc mất đi, van sẽ chuyển trạng thái theo cơ chế thiết kế. Với loại có lò xo hồi vị, lõi van thường trở về vị trí ban đầu. Với loại hai cuộn điện từ hoặc loại giữ vị trí, trạng thái có thể được duy trì cho đến khi xuất hiện tín hiệu điều khiển tiếp theo.

Ví dụ, trong hệ thống sử dụng xi lanh tác động kép, van đảo chiều có thể cấp khí lần lượt vào hai phía của xi lanh để điều khiển hành trình tiến và lùi. Điều này giúp máy móc thực hiện các thao tác như kẹp, đẩy, nâng hoặc phân loại sản phẩm.

Cần lưu ý rằng van điều áp, van tiết lưu và van đóng ngắt có nguyên lý làm việc khác nhau. Do đó, không nên áp dụng nguyên lý của van đảo chiều cho mọi loại tổng van khí nén.

4. Các loại tổng van khí nén phổ biến

4.1. Van khí nén 2/2

Van 2/2 có hai cửa và hai vị trí làm việc, thường được sử dụng để đóng hoặc mở dòng khí. Loại van này phù hợp với những ứng dụng cần cấp khí hoặc ngắt khí theo tín hiệu điều khiển.

4.2. Van khí nén 3/2

Van 3/2 có ba cửa và hai vị trí. Thiết bị thường được sử dụng để điều khiển xi lanh tác động đơn hoặc các cơ cấu cần cấp khí và xả khí luân phiên.

4.3. Van đảo chiều 5/2

Van 5/2 có năm cửa và hai vị trí, phổ biến trong hệ thống điều khiển xi lanh tác động kép. Van cho phép cấp khí vào một phía của xi lanh đồng thời xả khí ở phía còn lại, sau đó đảo chiều khi trạng thái điều khiển thay đổi.

4.4. Cụm van khí nén nhiều trạm

Cụm van nhiều trạm tập hợp nhiều van trên một đế chung hoặc hệ thống phân phối. Thiết kế này giúp giảm số lượng đường ống riêng lẻ, tiết kiệm không gian và thuận tiện khi kết nối với bộ điều khiển.

Loại cụm van này thường xuất hiện trong dây chuyền tự động hóa có nhiều xi lanh hoặc cơ cấu chấp hành hoạt động theo trình tự.

5. Ứng dụng của tổng van khí nén

Nhờ khả năng kiểm soát dòng khí và điều khiển thiết bị chấp hành, tổng van khí nén được sử dụng trong nhiều lĩnh vực sản xuất.

5.1. Dây chuyền tự động hóa

Trong dây chuyền lắp ráp, van khí nén điều khiển các xi lanh thực hiện thao tác đẩy, kẹp, nâng hạ và định vị sản phẩm. Việc phối hợp nhiều van giúp quá trình vận hành diễn ra theo trình tự được lập trình.

5.2. Ngành đóng gói và bao bì

Các máy đóng gói sử dụng van khí nén để điều khiển cơ cấu ép, cắt, gấp hoặc di chuyển sản phẩm. Van phù hợp giúp đáp ứng yêu cầu vận hành lặp lại và nâng cao năng suất.

5.3. Ngành chế tạo máy

Trong máy gia công và thiết bị cơ khí, van khí nén được dùng để điều khiển cơ cấu kẹp phôi, thay đổi vị trí chi tiết hoặc vận hành các bộ phận phụ trợ.

5.4. Hệ thống phân loại và vận chuyển

Van điều khiển xi lanh hoặc cơ cấu chấp hành để phân loại sản phẩm, chuyển hướng vật liệu và điều khiển cửa chặn trên băng tải. Đây là ứng dụng phổ biến trong các hệ thống sản xuất tự động.

6. Cách lựa chọn tổng van khí nén phù hợp

Để lựa chọn đúng sản phẩm, người dùng cần xem xét đồng thời các thông số kỹ thuật và điều kiện vận hành.

Xác định chức năng sử dụng: Làm rõ nhu cầu đóng ngắt, đảo chiều, điều áp hay điều chỉnh lưu lượng. Nếu cần điều khiển xi lanh tác động kép, cần kiểm tra loại van và số cửa phù hợp.

Kiểm tra áp suất làm việc: Áp suất nguồn khí phải nằm trong phạm vi cho phép của van. Đồng thời, cần xem xét lưu lượng khí để bảo đảm cơ cấu chấp hành hoạt động theo yêu cầu.

Lựa chọn kiểu điều khiển: Van có thể điều khiển bằng điện từ, khí nén, cơ học hoặc kết hợp nhiều phương thức. Với van điện từ, cần đối chiếu điện áp, công suất và kiểu tín hiệu điều khiển.

Kiểm tra kích thước kết nối: Kích thước cổng ren, số cửa, kiểu lắp đặt và tiêu chuẩn kết nối cần tương thích với đường ống hoặc đế van hiện có.

Xem xét môi trường sử dụng: Nếu môi trường có độ ẩm, bụi hoặc nguy cơ ăn mòn, cần lựa chọn vật liệu, cấp bảo vệ và phương án lắp đặt phù hợp.

Ngoài ra, nên ưu tiên sản phẩm có catalogue, mã model và thông số rõ ràng. Việc đối chiếu tài liệu kỹ thuật giúp hạn chế nhầm lẫn giữa các dòng van có hình dáng tương tự.

7. Những lưu ý khi lắp đặt và bảo dưỡng

Trước khi lắp đặt, cần ngắt nguồn khí và xả hết áp suất trong đoạn đường ống liên quan. Kiểm tra chiều kết nối, sơ đồ cổng khí và hướng dẫn của nhà sản xuất để tránh lắp sai.

Nguồn khí nén nên được xử lý phù hợp, hạn chế bụi bẩn, nước ngưng và dầu không tương thích xâm nhập vào van. Đối với van điện từ, cần đấu dây đúng điện áp và bảo đảm các đầu nối điện được bảo vệ theo yêu cầu.

Trong quá trình sử dụng, nên kiểm tra định kỳ tình trạng rò rỉ khí, độ chắc chắn của đầu nối, phản hồi của van và hoạt động của cuộn điện từ. Nếu van đóng mở chậm, phát ra tiếng bất thường hoặc không chuyển trạng thái, cần kiểm tra áp suất cấp, chất lượng khí, nguồn điện và khả năng kẹt của cơ cấu bên trong.

Việc vệ sinh và thay thế gioăng cần tuân thủ hướng dẫn kỹ thuật. Không nên tự ý tháo van khi hệ thống còn áp suất hoặc sử dụng linh kiện không tương thích.

Kết luận

Tổng van khí nén là cách gọi có thể chỉ van cấp khí, van phân phối hoặc cụm van điều khiển trong hệ thống khí nén. Tùy theo thiết kế, thiết bị đảm nhận nhiệm vụ đóng ngắt, điều hướng hoặc điều chỉnh dòng khí để vận hành các cơ cấu chấp hành.

Để lựa chọn đúng sản phẩm, cần xác định chức năng, áp suất, lưu lượng, số cửa, kiểu điều khiển và kích thước kết nối. Đồng thời, việc lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ sẽ giúp hệ thống vận hành ổn định, hạn chế rò rỉ và kéo dài tuổi thọ thiết bị.
