Maric Flow Control Valve: Van Điều Khiển Lưu Lượng Cố Định

Khi áp suất thay đổi, lưu lượng không còn ổn định

Trong nhiều hệ thống đường ống, áp suất không phải lúc nào cũng cố định. Áp suất cấp nước có thể tăng giảm theo thời điểm trong ngày, theo số lượng thiết bị đang sử dụng cùng lúc, hoặc theo đặc tính vận hành của bơm. Khi đó, lưu lượng tại các điểm sử dụng cuối cũng dao động theo ảnh hưởng trực tiếp đến hiệu quả của bơm, bộ lọc, hệ thống phân phối nước hay cả các quy trình công nghệ đòi hỏi lưu lượng chính xác.

Cách xử lý truyền thống là điều chỉnh van thủ công mỗi khi áp suất thay đổi, nhưng phương án này vừa tốn công vừa khó duy trì độ chính xác lâu dài. Đây chính là bài toán mà Van Điều Khiển Lưu Lượng Cố Định được thiết kế để giải quyết: một giải pháp kiểm soát lưu lượng cố định, hoạt động hoàn toàn tự động và không cần bất kỳ cơ cấu chấp hành bên ngoài nào.

Bài viết dưới đây sẽ đi từ cấu tạo, nguyên lý hoạt động, đến các loại van, thông số kỹ thuật và cách lựa chọn Van Điều Khiển Lưu Lượng Cố Định phù hợp cho hệ thống của bạn.

Maric Flow Control Valve là gì?

Maric Flow Control Valve là van kiểm soát lưu lượng nước tự động, được thiết kế để duy trì một lưu lượng cố định đã định trước trong một phạm vi chênh áp nhất định. Van sử dụng control rubber để tự thay đổi tiết diện dòng chảy khi áp suất thay đổi.

Đây là công nghệ của Maric Flow Control Pty Ltd, doanh nghiệp kỹ thuật và sản xuất của Australia. Điểm khác biệt lớn nhất của Maric so với các van điều khiển lưu lượng thông thường là nó không cần actuator, không cần nguồn điện, và không cần tín hiệu điều khiển từ bên ngoài để vận hành.

Một điều cần làm rõ ngay từ đầu: mục tiêu chính của Maric Flow Control Va1ve không phải là điều chỉnh áp suất, mà là giới hạn và duy trì lưu lượng ở một mức định trước, bất kể áp suất trong đường ống dao động ra sao trong phạm vi thiết kế của van.

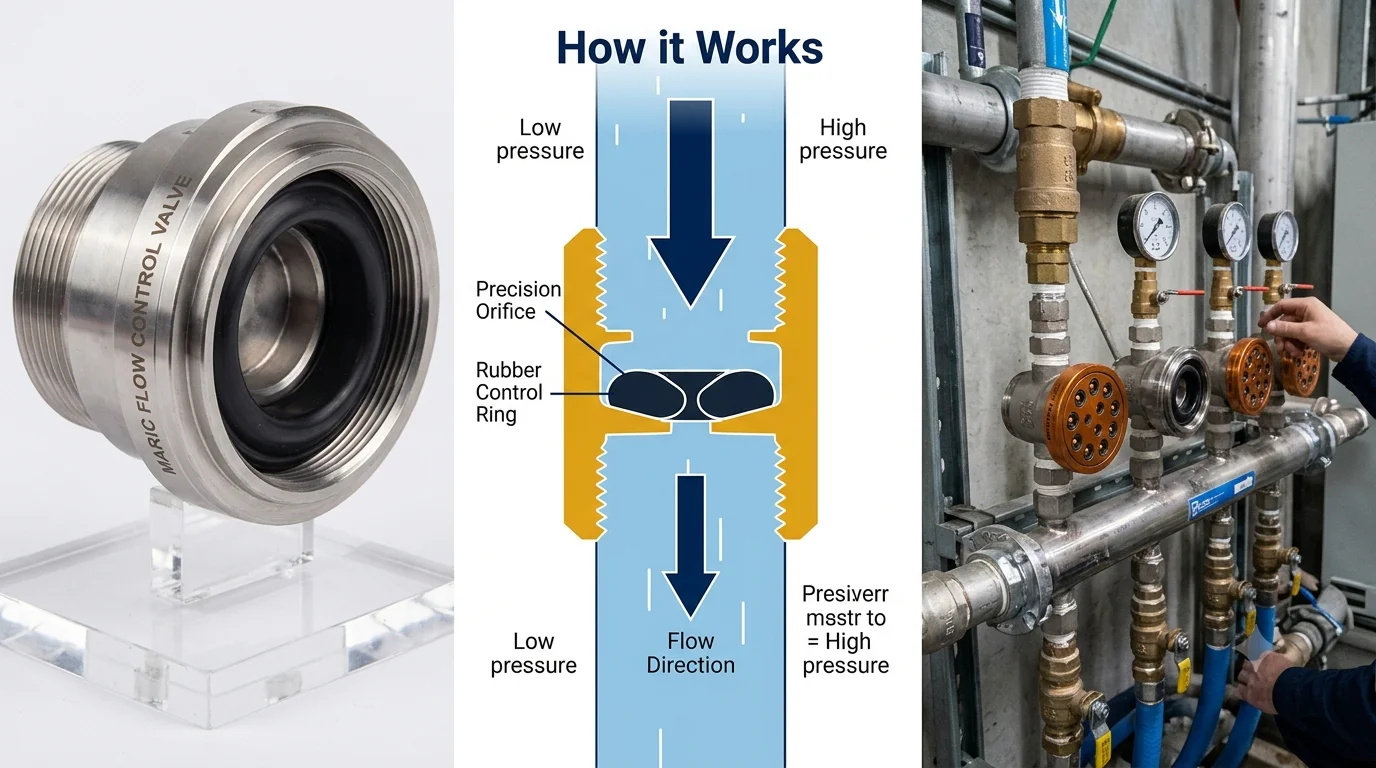

Nguyên lý hoạt động của Maric Flow Control Valve

Cấu tạo bên trong van gồm một chi tiết gọi là control rubber — một bộ phận đàn hồi có lỗ dòng chảy ở giữa. Khi nước đi qua thân van, tiết diện của lỗ này sẽ thay đổi tùy theo mức chênh áp giữa đầu vào và đầu ra:

• Áp suất tăng → control rubber biến dạng, lỗ dòng chảy thu nhỏ lại → hạn chế dòng chảy → lưu lượng được giữ ổn định.

• Áp suất giảm → lỗ dòng chảy giãn rộng ra → tăng khả năng cho dòng chảy đi qua → lưu lượng vẫn được duy trì ở mức ổn định.

Cơ chế tự cân bằng này giúp lưu lượng luôn bám sát giá trị đã cài đặt, miễn là chênh áp nằm trong phạm vi thiết kế của van.

Điểm cần nhấn mạnh là toàn bộ quá trình này diễn ra hoàn toàn cơ học:

• Không cần motor.

• Không cần tín hiệu điều khiển điện tử.

• Không cần người vận hành liên tục canh chỉnh van.

• Không có cơ cấu actuator bên ngoài.

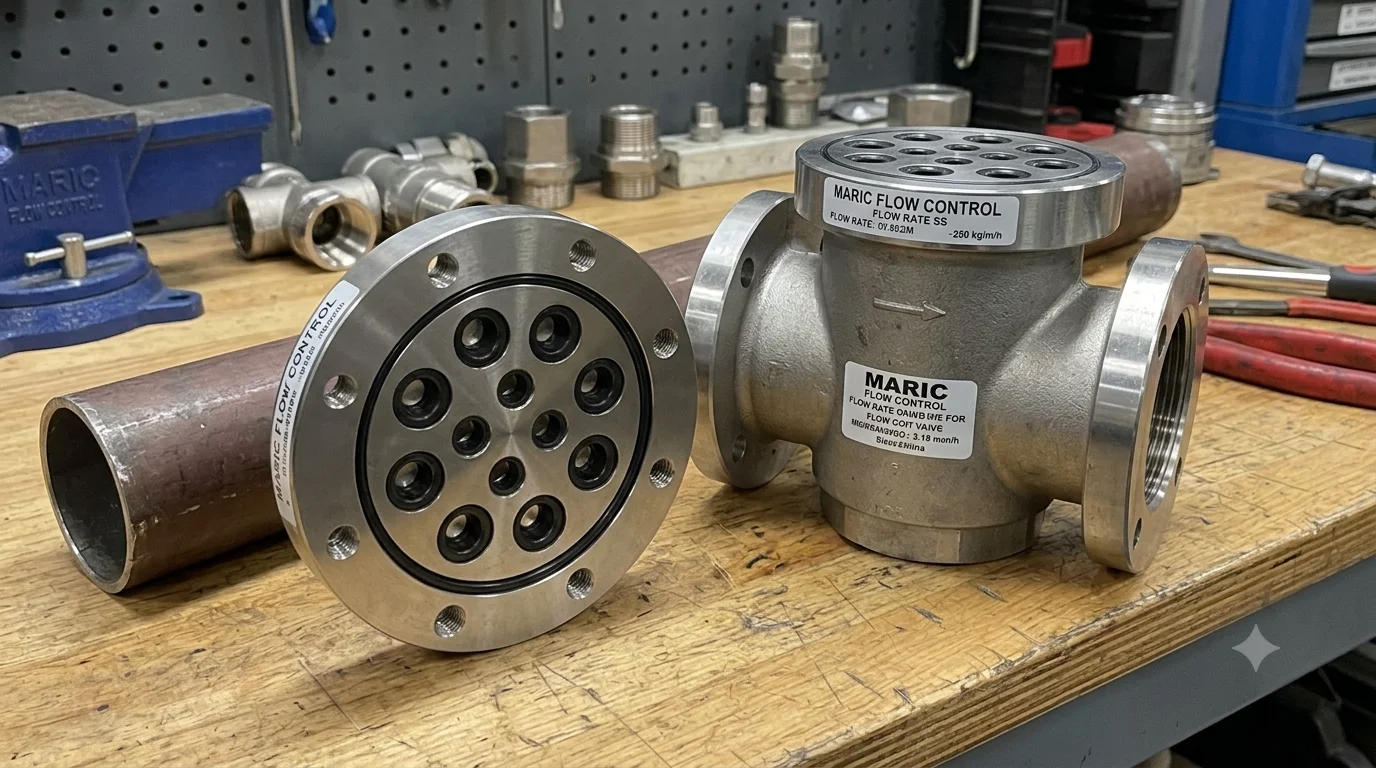

Các loại Maric Flow Control Valve phổ biến

Maric Flow Control Va1ve được phân loại chủ yếu theo kiểu kết nối và cấu tạo thân van:

1. Screwed Valve – Van nối ren
Kết nối kiểu BSP hoặc NPT tùy theo cấu hình đặt hàng. Phù hợp với các hệ thống cần kích thước nhỏ gọn, không gian lắp đặt hạn chế, và có nhiều tùy chọn kích cỡ ren khác nhau.

2. Wafer Valve – Van dạng wafer
Được lắp kẹp giữa hai mặt bích của đường ống. Loại này phù hợp với các hệ thống đường ống có kích thước lớn hơn, đồng thời cho phép tháo lắp bảo trì thuận tiện mà không cần xoay hay tháo rời toàn bộ đoạn ống.

3. Insert Valve – Van dạng insert
Thiết kế nhỏ gọn, thường được ép hoặc lắp trực tiếp vào manifold, đồng hồ nước, meter tail hoặc các thiết bị OEM. Có hai dạng chính: plain insert và special insert, tùy theo yêu cầu ứng dụng cụ thể.

Thông số kỹ thuật cần quan tâm khi chọn Maric Flow Control Valve

Khi lựa chọn một model Maric Flow Control Va1ve cụ thể, cần xem xét các thông số sau:

• Kích thước đường ống.

• Lưu lượng định mức.

• Dải chênh áp làm việc.

• Vật liệu thân van.

• Vật liệu control rubber.

• Kiểu kết nối: BSP, NPT, wafer hay insert.

• Nhiệt độ môi chất.

• Áp suất làm việc tối đa.

• Loại môi chất sử dụng.

• Hướng dòng chảy.

Theo thông tin kỹ thuật của Maric, dòng van tiêu chuẩn có thể làm việc trong khoảng chênh áp điển hình từ 140–1000 kPa, nhưng con số cụ thể còn phụ thuộc vào loại control rubber và cấu hình của từng sản phẩm. Vì vậy, không nên áp dụng một thông số duy nhất cho mọi model — cần kiểm tra catalogue hoặc thông số kỹ thuật của model cụ thể trước khi đặt hàng.

Maric Flow Control Valve khác gì van giảm áp và van điều khiển thông thường?

Một lưu ý quan trọng: không nên chọn Maric chỉ vì thấy tên sản phẩm có cụm "Flow Control". Trước khi quyết định, cần xác định rõ hệ thống của mình đang cần kiểm soát lưu lượng hay kiểm soát áp suất — vì đây là hai bài toán kỹ thuật hoàn toàn khác nhau.

Vì sao Maric có thể duy trì lưu lượng khi áp suất thay đổi?

Về bản chất, lưu lượng qua một tiết diện cố định chịu ảnh hưởng trực tiếp bởi chênh áp: nếu chênh áp tăng mà tiết diện không đổi, lưu lượng sẽ có xu hướng tăng theo.

Control rubber của Maric giải quyết vấn đề này bằng cách phản ứng ngược lại với sự thay đổi chênh áp: khi áp suất tăng, tiết diện dòng chảy giảm; khi áp suất giảm, tiết diện dòng chảy tăng. Nhờ cơ chế bù trừ này, hệ thống có khả năng tự điều chỉnh để giữ lưu lượng gần như không đổi trong suốt dải chênh áp mà van được thiết kế để hoạt động.

Đây là phần kỹ thuật cốt lõi giải thích tại sao Maric Flow Control Va1ve có thể hoạt động ổn định mà không cần bất kỳ tín hiệu điều khiển hay nguồn năng lượng bên ngoài nào.

Maric Flow Control Valve được sử dụng ở đâu?

Hệ thống xử lý nước

• Kiểm soát lưu lượng nước qua các công đoạn xử lý.

• Kiểm soát dòng qua bộ lọc.

• Điều tiết lưu lượng backwash.

• Bảo vệ vật liệu lọc khỏi lưu lượng quá tải.

Bảo vệ máy bơm

• Giới hạn lưu lượng cấp vào bơm.

• Bảo vệ các thiết bị nhạy cảm với biến động lưu lượng.

• Ổn định dòng nước trong toàn hệ thống.

Tưới tiêu

• Giới hạn lượng nước cấp cho từng nhánh tưới.

• Giúp phân phối nước đồng đều hơn khi áp suất trong hệ thống thay đổi.

Ứng dụng công nghiệp khác

• Cooling equipment (thiết bị làm mát).

• Chemical dosing (định lượng hóa chất).

• Dust suppression (dập bụi).

• Fire fighting (hệ thống chữa cháy).

• Safety shower / eye wash.

• Irrigation & sprinkler.

• Fertiliser dosing (định lượng phân bón).

Khi nào nên sử dụng Maric Flow Control Valve?

Maric Flow Control Va1ve là lựa chọn phù hợp khi:

• Hệ thống cần một lưu lượng cố định, không thay đổi theo thời gian.

• Áp suất upstream hoặc downstream thường xuyên biến động.

• Không muốn đầu tư actuator hay hệ thống điều khiển tự động phức tạp.

• Cần hạn chế việc phải điều chỉnh van thủ công thường xuyên.

• Cần một giải pháp nhỏ gọn, tự động và ít đòi hỏi bảo trì.

Maric công bố các ưu điểm nổi bật của dòng sản phẩm này gồm thiết kế nhỏ gọn, khả năng tự động hoàn toàn, chống can thiệp từ bên ngoài, tự làm sạch và không yêu cầu bảo trì đặc biệt trong điều kiện vận hành phù hợp.

Những sai lầm thường gặp khi chọn Maric Flow Control Valve

Sai lầm 1: Nhầm van kiểm soát lưu lượng với van giảm áp
Hai loại thiết bị này giải quyết hai bài toán kỹ thuật khác nhau và không thể thay thế cho nhau.

Sai lầm 2: Chỉ chọn theo kích thước đường ống (DN)
Kích thước đường ống là chưa đủ. Cần xác định thêm lưu lượng yêu cầu, chênh áp, vật liệu và kiểu kết nối trước khi chọn model.

Sai lầm 3: Không kiểm tra dải chênh áp
Van cần có đủ chênh áp tối thiểu thì mới đạt được lưu lượng định mức như thiết kế.

Sai lầm 4: Bỏ qua vật liệu control rubber
Nhiệt độ, môi chất và tính chất hóa học của dòng chảy có thể ảnh hưởng trực tiếp đến tuổi thọ và độ chính xác của elastomer sử dụng trong van.

Sai lầm 5: Nghĩ rằng van có thể điều chỉnh lưu lượng bằng tay
Maric được thiết kế để duy trì một lưu lượng định trước, không phải loại van cho phép điều chỉnh liên tục từ bên ngoài như van tay hay van điều khiển có actuator.

Cách chọn Maric Flow Control Va1ve phù hợp

Checklist 7 bước:

1. Xác định môi chất sử dụng trong hệ thống.

2. Xác định lưu lượng mong muốn (ví dụ: L/min hoặc L/h).

3. Xác định kích thước đường ống hiện có.

4. Xác định áp suất/chênh áp tối thiểu và tối đa của hệ thống.

5. Chọn kiểu kết nối phù hợp: ren, wafer hoặc insert.

6. Chọn vật liệu thân van và control rubber phù hợp với môi chất và nhiệt độ vận hành.

7. Đối chiếu với catalogue/thông số của nhà sản xuất trước khi đặt hàng.

Công thức tư duy khi chọn van:

Nhu cầu lưu lượng → Chênh áp → Kích thước → Vật liệu → Kiểu kết nối → Model

Lưu ý khi lắp đặt và vận hành

• Kiểm tra đúng chiều mũi tên dòng chảy được đánh dấu trên thân van.

• Chọn đúng kích thước và cấu hình kết nối tương thích với đường ống hiện có.

• Đảm bảo hệ thống có đủ chênh áp theo thông số kỹ thuật của van.

• Kiểm tra độ kín tại tất cả các điểm kết nối sau khi lắp đặt.

• Với wafer valve, cần kiểm tra kỹ bề mặt mặt bích và gioăng/O-ring đi kèm.

• Không tự ý thay đổi control rubber nếu chưa xác định chính xác thông số lưu lượng và chênh áp cần thiết.

• Kiểm tra lưu lượng thực tế sau khi đưa hệ thống vào vận hành để đảm bảo đúng như thiết kế.

Maric có thiết kế tự động và không cần cơ cấu truyền động bên ngoài, nhưng việc chọn đúng lưu lượng và dải áp suất ngay từ đầu vẫn là yếu tố quyết định hiệu quả vận hành lâu dài của van.

Câu hỏi thường gặp về Maric Flow Control Va1ve

1. Maric Flow Control Va1ve là gì?
Là van kiểm soát lưu lượng tự động, được thiết kế để duy trì lưu lượng nước ở mức định trước trong phạm vi chênh áp phù hợp.

2. Maric Flow Control Va1ve có điều chỉnh lưu lượng bằng tay không?
Thông thường không. Van sử dụng control rubber để tự điều chỉnh tiết diện dòng theo sự thay đổi chênh áp mà không cần can thiệp thủ công.

3. Maric Flow Control Va1ve có phải van giảm áp không?
Không. Chức năng chính của Maric là kiểm soát lưu lượng, không phải duy trì một áp suất đầu ra cố định.

4. Maric Flow Control Va1ve có những loại nào?
Các dòng chính gồm screwed valve, wafer valve và insert valve, với nhiều lựa chọn vật liệu và cấu hình kết nối khác nhau.

5. Làm sao chọn đúng Maric Flow Control Va1ve?
Cần xác định ít nhất lưu lượng yêu cầu, kích thước đường ống, dải chênh áp, vật liệu, môi chất sử dụng và kiểu kết nối trước khi chọn model cụ thể.

Maric Flow Control Va1ve Giải pháp ổn định lưu lượng cho hệ thống nước

Áp suất trong đường ống luôn có xu hướng biến động theo thời gian và điều kiện vận hành, khiến lưu lượng tại các điểm sử dụng cuối khó giữ được ổn định nếu chỉ dựa vào điều chỉnh thủ công. Maric Flow Control Va1ve giải quyết vấn đề này bằng cơ chế control rubber tự thay đổi tiết diện dòng chảy theo chênh áp mang lại một giải pháp tự động, nhỏ gọn, không cần actuator và phù hợp với nhiều loại ứng dụng khác nhau, từ xử lý nước, bảo vệ bơm, tưới tiêu đến các quy trình công nghiệp.

Tuy nhiên, hiệu quả thực tế của van vẫn phụ thuộc rất lớn vào việc lựa chọn đúng lưu lượng, dải chênh áp, kích thước và vật liệu phù hợp với điều kiện vận hành cụ thể của từng hệ thống.

Bạn đang cần chọn Maric Flow Control Va1ve theo lưu lượng, DN và áp suất thực tế? Hãy cung cấp thông số hệ thống để được tư vấn model phù hợp và kiểm tra cấu hình trước khi đặt hàng.
