Van bi 25 là gì? Phân loại, kích thước, ứng dụng và cách chọn

Khi lắp đặt đường ống nước, bạn cần một loại van vừa tầm, đóng mở nhanh, dễ thao tác nhưng vẫn phải kín để không rò rỉ. Van bi 25 là lựa chọn quen thuộc cho nhu cầu đó, từ đường nước sinh hoạt trong nhà đến các tuyến ống kỹ thuật trong nhà xưởng.

Tuy nhiên, nhiều người khi đi mua van vẫn băn khoăn: van bi inox 25 có đúng là DN25 không? Nên chọn ren, bích hay hàn? Đồng, inox hay nhựa thì phù hợp hơn? Và làm sao để chọn đúng, tránh tình trạng lắp xong mới phát hiện rò rỉ hoặc không khớp với đường ống?

Bài viết này sẽ giải đáp từng câu hỏi trên, từ kiến thức nền, phân loại, thông số kỹ thuật đến quy trình chọn mua và lưu ý lắp đặt.

Van bi 25 là gì?

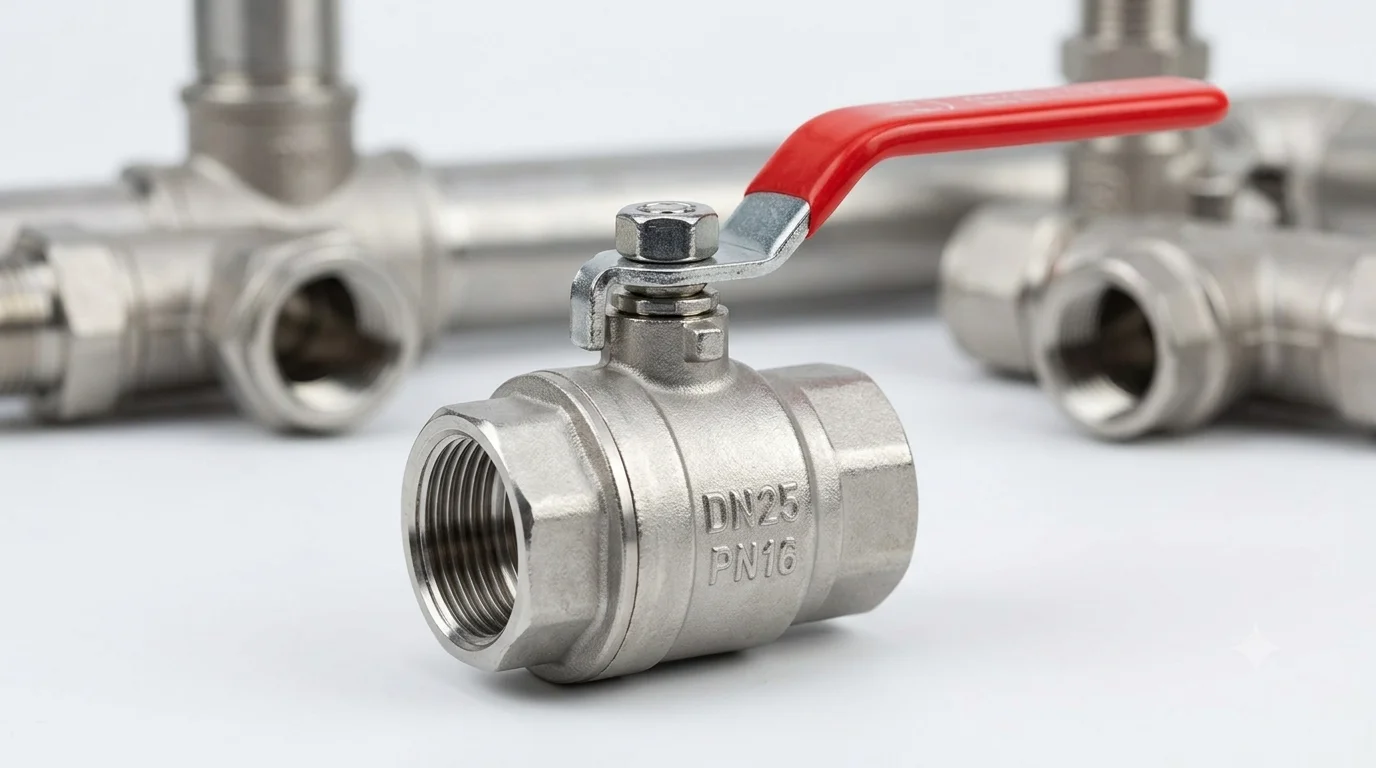

Van bi 25 là cách gọi phổ biến của van bi có kích thước danh nghĩa khoảng DN25, sử dụng một viên bi có lỗ xuyên tâm để điều tiết dòng chảy. Khi tay gạt xoay bi 90°, van có thể chuyển nhanh giữa trạng thái đóng và mở.

Con số "25" ở đây thường chỉ đường kính danh nghĩa DN25 (đơn vị mm). Trong thực tế, DN25 thường được quy đổi gần với cỡ 1 inch, nên bạn sẽ gặp các cách gọi tương đương như van bi DN25, van bi 1 inch hay van bi size 25.

Cần lưu ý: đây là những cách gọi gần tương đương, không phải lúc nào cũng trùng khớp tuyệt đối. Đường kính danh nghĩa (DN) chỉ là kích thước quy ước, còn kích thước kết nối thực tế phụ thuộc vào tiêu chuẩn sản phẩm. Vì vậy, không nên chỉ dựa vào con số 25 khi mua van. Bạn cần kiểm tra thêm:

• Tiêu chuẩn ren (ví dụ ren BSP hay NPT) hoặc tiêu chuẩn mặt bích.

• Đường kính thực tế của đường ống đang dùng.

• Kiểu kết nối của van và của hệ thống.

Nguyên lý hoạt động của van bi 25

Cấu tạo cơ bản

Một chiếc van bi inox 25 gồm các bộ phận chính:

• Thân van: phần vỏ chịu áp lực, chứa các chi tiết bên trong.

• Bi van: viên bi có lỗ xuyên tâm, quyết định trạng thái đóng hay mở.

• Trục van: truyền chuyển động từ tay gạt xuống bi.

• Gioăng làm kín: thường bằng PTFE hoặc vật liệu tương đương, bao quanh bi để hạn chế rò rỉ.

• Tay gạt hoặc bộ truyền động: phần người dùng thao tác, hoặc bộ điều khiển tự động.

Cách van vận hành

1. Khi tay gạt song song với đường ống, lỗ trên bi thẳng hàng với dòng chảy và van mở.

2. Xoay tay gạt khoảng 90°, bi xoay theo.

3. Lỗ xuyên tâm giờ nằm vuông góc với dòng chảy, van đóng.

4. Gioăng ôm sát bi giúp hạn chế rò rỉ khi van đóng.

Nhờ chỉ cần xoay một phần tư vòng, van bi cho phép đóng mở rất nhanh, phù hợp với những vị trí cần cô lập dòng chảy khi có sự cố hoặc khi bảo trì.

Lưu ý: van bi thông thường phù hợp nhất cho chức năng đóng/mở, không phải lúc nào cũng thích hợp để điều tiết lưu lượng liên tục.

Van bi 25 có những loại nào?

Phân loại theo vật liệu

Van bi đồng 25

• Phù hợp với hệ thống nước.

• Giá thành tương đối dễ tiếp cận.

• Thường dùng trong dân dụng và một số hệ thống kỹ thuật.

Van bi inox 25

• Khả năng chống ăn mòn tốt.

• Dùng được trong những môi trường yêu cầu cao hơn.

• Có các lựa chọn inox 304, inox 316 tùy môi trường (inox 316 thường được cân nhắc khi môi trường có tính ăn mòn mạnh hơn).

Van bi nhựa 25

• Trọng lượng nhẹ.

• Có khả năng chống một số môi trường ăn mòn.

• Thường gặp trong hệ thống nước và hóa chất phù hợp.

Phân loại theo kiểu kết nối

• Van bi ren: phổ biến nhất ở cỡ nhỏ, lắp nhanh, dễ tháo thay.

• Van bi hàn: dùng khi cần mối nối chắc chắn, ít điểm rò rỉ.

• Van bi mặt bích: thuận tiện cho tháo lắp bảo trì ở hệ thống công nghiệp.

• Van bi clamp: dùng trong một số hệ thống chuyên dụng, cần vệ sinh thường xuyên.

Phân loại theo cơ cấu điều khiển

• Tay gạt (phổ biến nhất).

• Tay bướm.

• Điều khiển khí nén.

• Điều khiển điện.

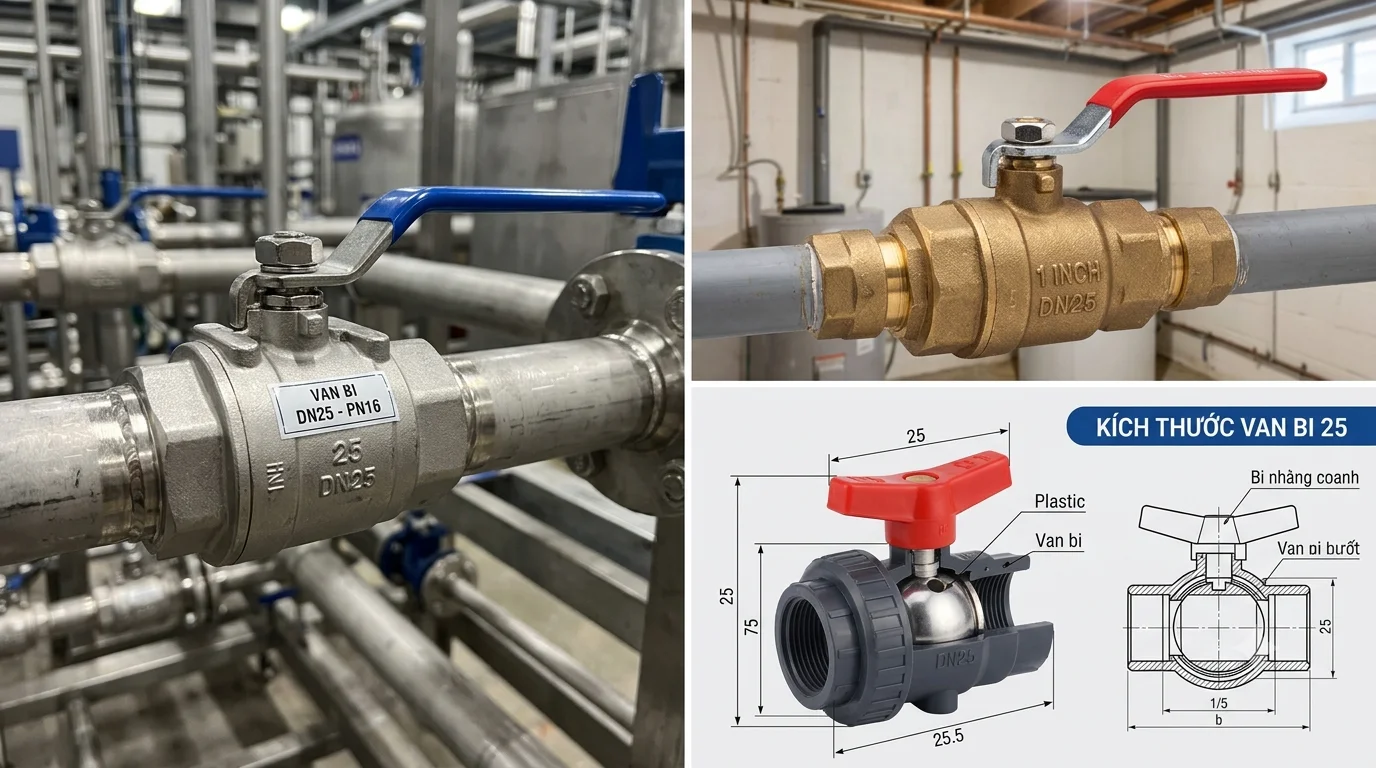

Thông số kỹ thuật van bi inox 25 cần quan tâm

Đây là phần quan trọng nhất khi bạn cần chọn mua. Dưới đây là các thông số nên kiểm tra:

Thông số thực tế có thể khác nhau theo thương hiệu, vật liệu và model. Ví dụ, van bi nhựa thường có giới hạn áp suất và nhiệt độ thấp hơn van đồng hoặc inox. Vì vậy, hãy luôn đối chiếu catalogue của nhà sản xuất trước khi lựa chọn, thay vì áp dụng một con số chung cho mọi loại van.

Van bi inox 25 khác van bi DN20 và DN32 như thế nào?

Ba cỡ này thường nằm cạnh nhau trong bảng giá và dễ bị nhầm lẫn khi chọn.

Không nên chọn van chỉ bằng cách nhìn đường kính bằng mắt. Sai lệch nhỏ giữa các cỡ rất khó nhận ra nếu không đo, và mỗi cỡ dùng ren, phụ kiện khác nhau. Trước khi mua, hãy đối chiếu:

• Kích thước đường ống.

• Tiêu chuẩn kết nối.

• Kích thước ren.

• Áp suất.

• Môi chất.

• Lưu lượng yêu cầu.

Tại sao van bi 25 được sử dụng phổ biến?

Ưu điểm:

• Cấu tạo tương đối đơn giản, ít chi tiết dễ hỏng.

• Thao tác đóng mở nhanh.

• Khả năng làm kín tốt khi lựa chọn đúng.

• Có nhiều vật liệu và kiểu kết nối để lựa chọn.

• Dễ tìm mua và thay thế.

• Ứng dụng được trong nhiều hệ thống khác nhau.

Hạn chế cần biết:

• Không phải lựa chọn tối ưu cho mọi môi chất.

• Không nên tùy tiện dùng để điều tiết liên tục.

• Gioăng có thể xuống cấp nếu nhiệt độ hoặc môi chất vượt giới hạn cho phép.

• Chọn sai tiêu chuẩn kết nối có thể gây rò rỉ.

Van bi 25 được sử dụng ở đâu?

Hệ thống cấp nước

• Đường ống nước sinh hoạt.

• Hệ thống cấp nước trong công trình.

• Đường ống kỹ thuật.

Hệ thống công nghiệp

• Đường ống dẫn chất lỏng.

• Hệ thống xử lý nước.

• Một số dây chuyền sản xuất.

Hệ thống khí
Với loại van được thiết kế phù hợp, có thể dùng cho khí nén hoặc các loại khí theo yêu cầu kỹ thuật.

Hệ thống dầu và môi chất khác
Chỉ lựa chọn khi vật liệu thân, gioăng và thông số áp suất, nhiệt độ tương thích với môi chất.

Khi nào nên sử dụng van bi inox 25?

Bạn có thể cân nhắc van bi inox 25 khi:

• Đường ống phù hợp với kích thước van.

• Cần đóng/mở nhanh.

• Không yêu cầu điều tiết chính xác liên tục.

• Môi chất tương thích với vật liệu van.

• Áp suất và nhiệt độ nằm trong giới hạn cho phép.

Checklist nhanh:
Đường ống → kích thước → kết nối → môi chất → áp suất → nhiệt độ → vật liệu → kiểu vận hành.

Những sai lầm thường gặp khi chọn van bi 25

Sai lầm 1: Nghĩ "25" là đủ để xác định van. Con số này chỉ cho biết cỡ danh nghĩa. Bạn cần xác định thêm tiêu chuẩn và kiểu kết nối.

Sai lầm 2: Chỉ quan tâm giá. Van giá thấp nhưng không phù hợp áp suất hoặc môi chất có thể khiến chi phí thay thế và sửa chữa cao hơn nhiều.

Sai lầm 3: Chọn sai vật liệu gioăng. Gioăng ảnh hưởng trực tiếp đến khả năng làm kín, đặc biệt khi nhiệt độ cao hoặc môi chất có tính ăn mòn.

Sai lầm 4: Dùng van bi để điều tiết liên tục. Tùy ứng dụng, cách dùng này có thể làm tăng mức độ mài mòn của bộ phận làm kín.

Sai lầm 5: Không kiểm tra chiều dài van. Kích thước lắp đặt không phù hợp có thể khiến việc thay thế hoặc bảo trì khó khăn.

Cách chọn van bi inox 25 phù hợp

Bạn có thể làm theo quy trình 7 bước sau:

1. Xác định kích thước đường ống đang sử dụng.

2. Kiểm tra tiêu chuẩn kết nối (loại ren, tiêu chuẩn mặt bích...).

3. Xác định môi chất: nước sạch, khí nén, dầu hay hóa chất.

4. Xác định áp suất làm việc của hệ thống.

5. Xác định nhiệt độ làm việc.

6. Chọn vật liệu thân, bi và gioăng tương thích với các điều kiện trên.

7. Kiểm tra catalogue/model trước khi đặt hàng để chắc chắn thông số đúng nhu cầu.

Lưu ý khi lắp đặt và sử dụng van bi inox 25

• Kiểm tra van trước khi lắp: bề mặt, ren, tay gạt, độ trơn tru khi đóng mở.

• Làm sạch đường ống để tránh cặn bẩn làm xước bi và gioăng.

• Không dùng lực quá mức lên tay gạt.

• Lắp đúng chiều và đúng tiêu chuẩn kết nối.

• Kiểm tra rò rỉ sau khi hoàn thiện.

• Không vượt áp suất, nhiệt độ định mức.

• Định kỳ kiểm tra gioăng và tình trạng vận hành.

• Với hệ thống quan trọng, nên có phương án cô lập và bảo trì phù hợp.

Câu hỏi thường gặp về van bi inox 25

1. Van bi inox 25 là DN bao nhiêu?
Thông thường "van bi inox 25" được dùng để chỉ van bi DN25, nhưng cần kiểm tra catalogue và tiêu chuẩn kết nối của từng sản phẩm.

2. Van bi inox 25 có phải van bi 1 inch không?
Trong nhiều trường hợp, DN25 được quy đổi gần với kích thước 1 inch, nhưng kích thước kết nối thực tế còn phụ thuộc tiêu chuẩn sản phẩm.

3. Van bi inox 25 dùng cho nước được không?
Có. Nhiều loại van bi inox 25 được thiết kế cho hệ thống nước. Tuy nhiên cần kiểm tra vật liệu, áp suất và nhiệt độ làm việc.

4. Nên chọn van bi inox 25 bằng đồng hay inox?
Phụ thuộc môi trường sử dụng. Đồng thường phù hợp nhiều ứng dụng nước phổ biến, trong khi inox có lợi thế về khả năng chống ăn mòn trong những môi trường phù hợp.

5. Van bi inox 25 có dùng để điều tiết lưu lượng không?
Van bi chủ yếu được thiết kế cho chức năng đóng/mở. Nếu cần điều tiết lưu lượng thường xuyên và chính xác, nên xem xét loại van chuyên dụng phù hợp hơn.

Van bi inox 25 lựa chọn linh hoạt cho nhiều hệ thống đường ống

Tóm lại:

• Van bi inox 25 thường được hiểu là van bi DN25, gần với cỡ 1 inch.

• Có nhiều lựa chọn về vật liệu (đồng, inox, nhựa) và kiểu kết nối (ren, hàn, bích, clamp).

• Phù hợp với nhiều hệ thống nước và ứng dụng kỹ thuật khác.

• Khi chọn, hãy ưu tiên kích thước, kết nối, môi chất, áp suất, nhiệt độ và vật liệu thay vì chỉ nhìn vào giá.

Bạn chưa chắc nên chọn model nào? Hãy liên hệ đơn vị cung cấp để được tư vấn van bi inox 25 phù hợp với đường ống, môi chất và điều kiện vận hành thực tế của hệ thống.
