Tiêu chuẩn kỹ thuật quan trọng khi lựa chọn van hồi nhiệt cho lò hơi

Trong hệ thống lò hơi, van inox hồi nhiệt là một trong những thiết bị có vai trò quan trọng trong việc kiểm soát dòng môi chất, hơi nước hoặc nước ngưng trong quá trình vận hành. Việc lựa chọn van không phù hợp với điều kiện làm việc có thể dẫn đến rò rỉ, giảm hiệu suất trao đổi nhiệt, thất thoát năng lượng, thậm chí gây mất an toàn cho toàn bộ hệ thống.

Đặc biệt, môi trường lò hơi thường có nhiệt độ và áp suất cao, vì vậy khi lựa chọn van inox hồi nhiệt cần quan tâm đồng thời đến áp suất làm việc, nhiệt độ chịu đựng, vật liệu, kích thước, kiểu kết nối, độ kín và khả năng đáp ứng lưu lượng. Dưới đây là những tiêu chuẩn và thông số kỹ thuật quan trọng cần xem xét.

1. Van hồi nhiệt cho lò hơi là gì?

Van hồi nhiệt cho lò hơi có thể được hiểu là loại van được sử dụng để kiểm soát, điều hướng hoặc đóng mở dòng môi chất liên quan đến quá trình hồi nhiệt và tuần hoàn trong hệ thống lò hơi. Tùy thiết kế từng hệ thống, môi chất đi qua van có thể là nước cấp, nước nóng, nước ngưng hoặc hơi nước.

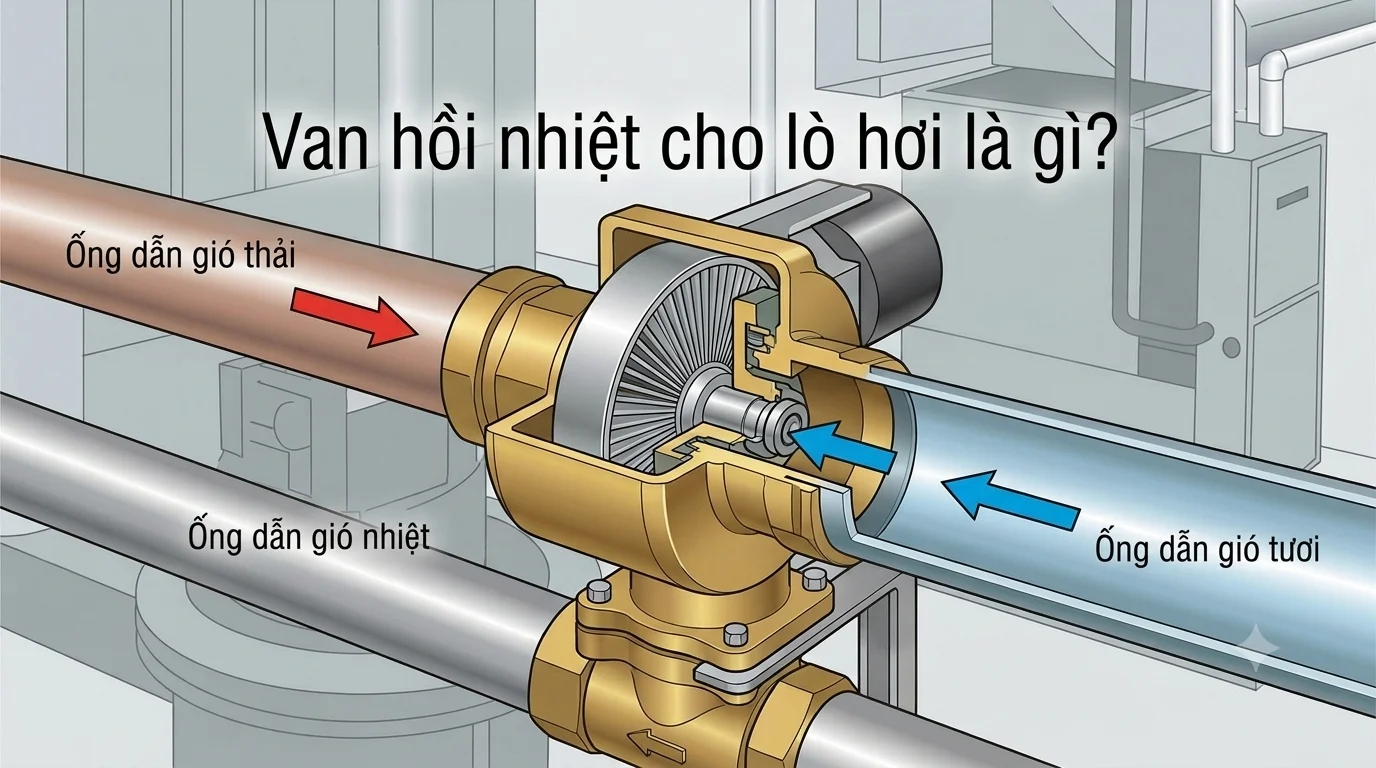

van-hoi-nhiet — **Van hồi nhiệt cho lò hơi là gì?**

Trong thực tế, van được bố trí tại các đường ống có chức năng hồi lưu nhằm tận dụng lại nhiệt năng, hạn chế thất thoát năng lượng và duy trì điều kiện vận hành ổn định cho lò hơi.

Khác với van sử dụng trong hệ thống nước thông thường, van làm việc trong môi trường lò hơi phải đáp ứng yêu cầu cao hơn về khả năng chịu áp lực, chịu nhiệt và độ kín.

2. Áp suất làm việc – tiêu chí cần ưu tiên hàng đầu

Áp suất làm việc (Working Pressure) là một trong những thông số đầu tiên cần kiểm tra khi lựa chọn van inox hồi nhiệt.

Lò hơi có thể hoạt động ở nhiều mức áp suất khác nhau tùy công suất và thiết kế. Vì vậy, áp suất danh nghĩa của van phải phù hợp hoặc cao hơn điều kiện làm việc thực tế của hệ thống.

Một số cấp áp suất thường gặp gồm:

PN10, PN16.
PN25.
PN40.
PN63 hoặc cao hơn đối với các hệ thống áp suất lớn.

Ví dụ, nếu đường ống thường xuyên vận hành ở mức áp suất cao, việc lựa chọn van có cấp áp suất thấp sẽ làm tăng nguy cơ biến dạng thân van, rò rỉ tại mối nối hoặc hư hỏng bộ phận làm kín.

Khi lựa chọn, không nên chỉ căn cứ vào áp suất vận hành thông thường mà cần xem xét cả áp suất thiết kế và các trường hợp áp suất tăng đột biến.

3. Khả năng chịu nhiệt của van

Bên cạnh áp suất, nhiệt độ môi chất là yếu tố đặc biệt quan trọng đối với van inox hồi nhiệt lò hơi.

Môi trường lò hơi thường có nước nóng, hơi nước hoặc nước ngưng ở nhiệt độ cao. Một số hệ thống có thể làm việc ở mức trên 200°C và thậm chí cao hơn tùy thiết kế.

Do đó, cần kiểm tra:

Nhiệt độ làm việc liên tục.
Nhiệt độ tối đa mà van có thể chịu được.
Khả năng chịu sốc nhiệt.
Khả năng chịu nhiệt của vật liệu làm kín.
Sự thay đổi đặc tính của gioăng khi nhiệt độ tăng.

Không nên chỉ nhìn vào thông số nhiệt độ của thân van. Gioăng, seat, packing và các bộ phận bên trong cũng phải phù hợp với nhiệt độ thực tế.

Nếu vật liệu làm kín không chịu được nhiệt độ cao, van có thể nhanh chóng xuất hiện hiện tượng chai cứng, lão hóa hoặc mất khả năng làm kín.

4. Lựa chọn vật liệu chế tạo

Vật liệu thân van ảnh hưởng trực tiếp đến độ bền, khả năng chịu nhiệt và khả năng chống ăn mòn của thiết bị.

Đối với hệ thống lò hơi, các vật liệu thường được cân nhắc gồm:

Thép đúc

Thép đúc có độ bền cơ học tốt và khả năng chịu áp suất, nhiệt độ tương đối cao. Đây là lựa chọn phù hợp với nhiều hệ thống hơi và nước nóng công nghiệp.

Inox

Inox, chẳng hạn các dòng thép không gỉ như CF8 hoặc CF8M, có ưu điểm về khả năng chống ăn mòn. Vật liệu này đặc biệt hữu ích khi môi trường có yêu cầu cao về độ sạch hoặc có tính ăn mòn nhất định.

Gang và đồng

Gang hoặc đồng có thể được sử dụng trong một số hệ thống có điều kiện làm việc phù hợp. Tuy nhiên, không nên mặc định rằng mọi loại van gang hoặc van đồng đều thích hợp cho đường hơi/nước nóng áp suất cao.

Việc lựa chọn vật liệu cần dựa trên áp suất, nhiệt độ, loại môi chất và yêu cầu thiết kế của hệ thống.

5. Kích thước van và đường kính danh nghĩa DN

Kích thước van phải tương thích với đường ống và yêu cầu lưu lượng của hệ thống.

Các kích thước như DN25, DN32, DN40, DN50, DN65, DN80, DN100... thường được sử dụng tùy quy mô hệ thống.

Nếu lựa chọn van có DN quá nhỏ, tiết diện dòng chảy bị hạn chế, dẫn đến tăng tổn thất áp suất và không đáp ứng được lưu lượng yêu cầu.

Ngược lại, van quá lớn cũng không phải lựa chọn tối ưu vì có thể:

Làm tăng chi phí đầu tư.
Tăng kích thước và trọng lượng hệ thống.
Khó bố trí trong không gian hạn chế.
Khiến khả năng điều tiết không phù hợp với lưu lượng thực tế.

Vì vậy, DN của van cần được xác định dựa trên đường kính đường ống, lưu lượng và vận tốc dòng chảy thay vì chỉ lựa chọn theo thói quen.

6. Kiểu kết nối phải phù hợp với đường ống

Van inox hồi nhiệt có thể sử dụng nhiều kiểu kết nối khác nhau, trong đó phổ biến là kết nối ren và kết nối mặt bích.

Kết nối ren

Thường phù hợp với đường ống nhỏ, áp suất và điều kiện làm việc tương ứng. Ưu điểm là cấu tạo gọn và thuận tiện khi lắp đặt.

Kết nối mặt bích

Được sử dụng phổ biến hơn trong hệ thống công nghiệp có đường kính lớn hoặc yêu cầu khả năng chịu áp lực cao.

Khi lựa chọn van mặt bích, cần kiểm tra sự tương thích giữa tiêu chuẩn mặt bích của van và đường ống, chẳng hạn DIN, JIS hoặc ANSI.

Không nên chỉ quan tâm đến DN mà bỏ qua tiêu chuẩn kết nối. Hai van cùng DN nhưng khác tiêu chuẩn mặt bích có thể không thể lắp trực tiếp vào cùng một hệ thống.

7. Độ kín và vật liệu làm kín

Trong hệ thống lò hơi, rò rỉ hơi hoặc nước nóng không chỉ gây thất thoát năng lượng mà còn có thể tạo ra nguy cơ mất an toàn cho người vận hành.

Vì vậy, độ kín là tiêu chí không thể bỏ qua.

Cần xem xét:

Vật liệu seat.
Vật liệu gioăng.
Vật liệu packing.
Cấp độ kín của van.
Khả năng duy trì độ kín sau nhiều chu kỳ đóng mở.

Đối với môi trường nhiệt độ cao, vật liệu làm kín phải được lựa chọn phù hợp. Một loại gioăng hoạt động tốt ở nước lạnh chưa chắc đã phù hợp với hơi nước nóng.

8. Khả năng đáp ứng lưu lượng và hệ số Cv/Kv

Nếu van hồi nhiệt có nhiệm vụ điều tiết dòng chảy, hệ số Cv hoặc Kv là thông số cần được tính toán.

Hệ số này thể hiện khả năng cho dòng môi chất đi qua van tại một điều kiện áp suất nhất định.

Lựa chọn van có hệ số lưu lượng phù hợp giúp:

Đảm bảo lưu lượng yêu cầu.
Hạn chế tổn thất áp suất.
Tăng hiệu quả vận hành.
Giúp hệ thống điều khiển ổn định hơn.

Đối với các hệ thống công nghiệp lớn, không nên lựa chọn van chỉ dựa trên DN mà cần xem xét thêm lưu lượng thiết kế và chênh lệch áp suất qua van.

9. Khả năng chịu nhiệt và áp suất theo tiêu chuẩn kỹ thuật

Khi mua van hồi nhiệt cho lò hơi, cần yêu cầu nhà cung cấp cung cấp đầy đủ tài liệu kỹ thuật như:

Catalogue sản phẩm.
Bảng thông số áp suất – nhiệt độ.
Vật liệu chế tạo.
Tiêu chuẩn sản xuất.
Tiêu chuẩn kết nối.
Chứng nhận chất lượng nếu dự án yêu cầu.
Tài liệu kiểm tra áp lực và độ kín.

Đối với hệ thống lò hơi công nghiệp, việc lựa chọn thiết bị nên dựa trên tiêu chuẩn thiết kế và yêu cầu an toàn của toàn bộ hệ thống, thay vì chỉ dựa vào giá thành.

Ngoài ra, với các hệ thống chịu áp lực, cần đặc biệt chú ý các quy định, tiêu chuẩn và yêu cầu kiểm định hiện hành áp dụng cho thiết bị và đường ống của dự án.

10. Những sai lầm thường gặp khi lựa chọn van hồi nhiệt

Một số lỗi có thể ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của van gồm:

Chọn van theo đường kính nhưng bỏ qua áp suất: Hai van cùng DN có thể có cấp áp suất khác nhau.

Không kiểm tra nhiệt độ tối đa: Đây là lỗi thường gặp khi chuyển van từ hệ thống nước thông thường sang hệ thống nước nóng hoặc hơi.

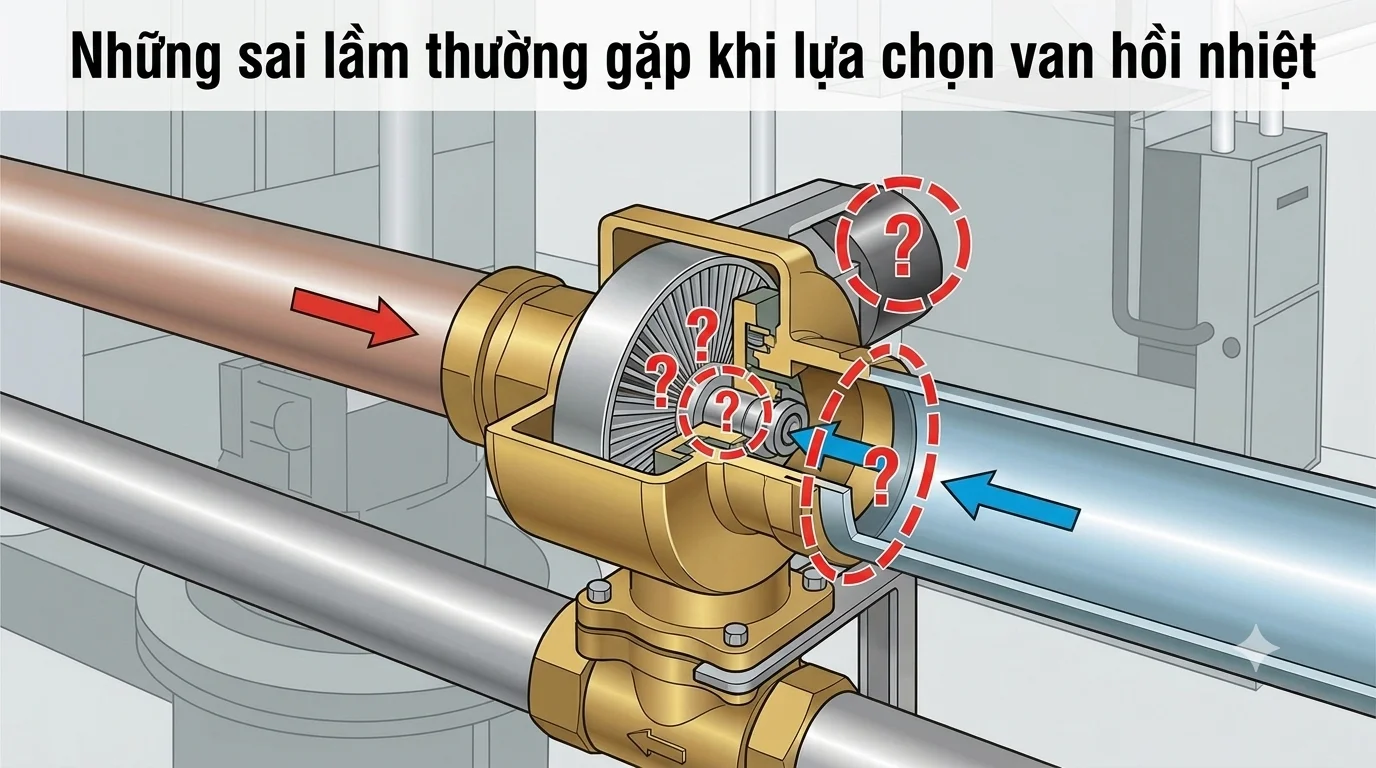

van-hoi-nhiet-2 — **Những sai lầm thường gặp khi lựa chọn van hồi nhiệt**

Chọn vật liệu không phù hợp: Vật liệu thân van, gioăng và bộ phận làm kín đều phải tương thích với môi trường.

Bỏ qua tiêu chuẩn kết nối: Van không tương thích mặt bích hoặc ren sẽ gây khó khăn khi lắp đặt.

Chỉ quan tâm đến giá: Van giá thấp nhưng không đáp ứng điều kiện làm việc có thể làm tăng chi phí sửa chữa, thay thế và dừng hệ thống.

11. Checklist lựa chọn van hồi nhiệt cho lò hơi

Trước khi đặt mua, có thể sử dụng checklist sau:

Kết luận

Lựa chọn van hồi nhiệt cho lò hơi không đơn thuần là chọn một thiết bị có kích thước phù hợp với đường ống. Đây là quá trình cần đánh giá tổng thể các yếu tố như áp suất, nhiệt độ, vật liệu, DN, kiểu kết nối, độ kín và khả năng đáp ứng lưu lượng.

Trong đó, áp suất và nhiệt độ là hai thông số cần được ưu tiên hàng đầu vì chúng ảnh hưởng trực tiếp đến độ an toàn của van. Đồng thời, vật liệu thân van và bộ phận làm kín cũng phải tương thích với môi trường nước nóng, hơi nước hoặc nước ngưng.

Một chiếc van được lựa chọn đúng tiêu chuẩn sẽ giúp hệ thống hạn chế rò rỉ, giảm thất thoát nhiệt, duy trì hiệu suất vận hành và kéo dài tuổi thọ thiết bị. Vì vậy, trước khi mua van hồi nhiệt cho lò hơi, nên đối chiếu đầy đủ thông số kỹ thuật với điều kiện thực tế của hệ thống và ưu tiên sản phẩm có nguồn gốc, tài liệu kỹ thuật rõ ràng.
