Ball Valve DN40 PN16: Cấu tạo, thông số kỹ thuật, ứng dụng và cách lựa chọn

Trong các hệ thống đường ống công nghiệp và dân dụng, Ball Va1ve DN40 PN16 là dòng van bi được sử dụng phổ biến để đóng mở và kiểm soát dòng chảy. Với kích thước danh nghĩa DN40 cùng cấp áp lực PN16, loại van này phù hợp với nhiều hệ thống cấp thoát nước, xử lý chất lỏng, HVAC, PCCC và một số dây chuyền sản xuất.

Vậy Ball Va1ve DN40 PN16 có đặc điểm gì? DN40 và PN16 mang ý nghĩa như thế nào? Nên chọn van inox, gang hay đồng? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Ball Valve DN40 PN16 là gì?

Ball Valve DN40 PN16 là van bi có kích thước danh nghĩa DN40 và cấp áp lực danh nghĩa PN16. Van sử dụng một viên bi có lỗ xuyên tâm làm bộ phận đóng mở chính. Khi xoay bi 90°, dòng lưu chất có thể được cho phép đi qua hoặc bị ngăn lại.

Trong đó:

• Ball Valve: van bi.

• DN40: đường kính danh nghĩa của van là DN40, thường được sử dụng cho hệ thống đường ống có kích thước danh nghĩa tương ứng khoảng 1½ inch.

• PN16: cấp áp lực danh nghĩa PN16, thường được hiểu là mức áp suất danh nghĩa 16 bar trong điều kiện tiêu chuẩn tham chiếu. Áp suất làm việc thực tế còn phụ thuộc vào vật liệu, nhiệt độ và thiết kế cụ thể của van.

Với thiết kế đóng mở nhanh, cấu tạo tương đối đơn giản và khả năng làm kín tốt, Ball Va1ve DN40 PN16 được ứng dụng rộng rãi trong nhiều hệ thống.

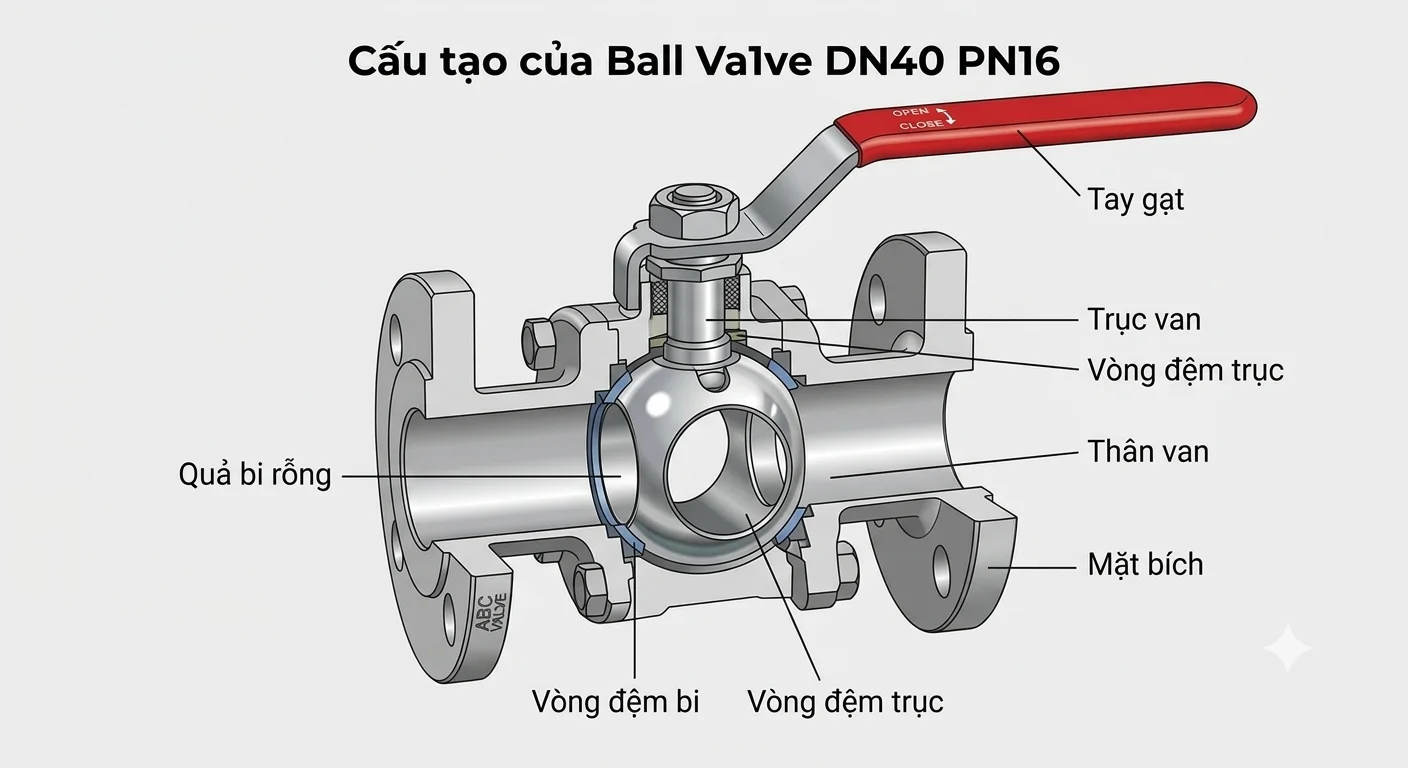

Cấu tạo của Ball Va1ve DN40 PN16

Một Ball Va1ve DN40 PN16 thông thường gồm các bộ phận chính sau:

1. Thân van

Thân van là bộ phận bao bọc và bảo vệ các chi tiết bên trong. Tùy từng model, thân có thể được chế tạo từ inox, gang, thép hoặc đồng.

Thân van đồng thường được sử dụng trong các hệ thống nước dân dụng và công trình nhỏ. Trong khi đó, van inox thường phù hợp với môi trường yêu cầu khả năng chống ăn mòn cao.

2. Bi van

Bi van là bộ phận quan trọng nhất trong cơ chế đóng mở. Trên bi có một lỗ xuyên tâm để lưu chất đi qua.

Khi lỗ bi nằm cùng hướng với đường ống, van ở trạng thái mở. Khi xoay bi 90°, phần đặc của bi chắn ngang dòng chảy và van đóng.

3. Trục van

Trục van kết nối bi van với tay gạt hoặc bộ truyền động. Khi người vận hành xoay tay gạt, chuyển động được truyền xuống trục và làm bi xoay theo.

4. Gioăng làm kín

Gioăng có nhiệm vụ hạn chế rò rỉ tại vị trí giữa bi và thân van cũng như khu vực trục van. Vật liệu gioăng có thể khác nhau tùy môi trường và nhiệt độ sử dụng.

5. Tay gạt hoặc bộ truyền động

Ball Va1ve DN40 PN16 có thể sử dụng tay gạt, tay quay hoặc được kết hợp với bộ truyền động điện, khí nén tùy yêu cầu tự động hóa.

Nguyên lý hoạt động của Ball Va1ve DN40 PN16

Ball Va1ve DN40 PN16 hoạt động dựa trên chuyển động xoay của viên bi.

Ở trạng thái mở hoàn toàn, lỗ xuyên tâm trên bi nằm thẳng hàng với đường ống. Dòng nước hoặc lưu chất có thể đi qua tương đối trực tiếp, giúp giảm tổn thất áp suất so với nhiều loại van điều tiết khác.

Khi xoay tay gạt khoảng 90°, bi cũng xoay theo. Phần đặc của bi quay vào vị trí chắn dòng và ngăn lưu chất đi qua.

Cơ chế này giúp van có ưu điểm lớn về tốc độ thao tác. Người vận hành chỉ cần xoay một góc khoảng 90° để chuyển đổi giữa trạng thái đóng và mở.

Lưu ý: Van bi thông thường chủ yếu được thiết kế cho chức năng đóng/mở. Không nên sử dụng van như một thiết bị tiết lưu trong thời gian dài nếu nhà sản xuất không cho phép, bởi việc duy trì trạng thái mở một phần có thể gây ảnh hưởng đến bi và gioăng làm kín.

Thông số kỹ thuật cơ bản

Thông số của Ball Va1ve DN40 PN16 có thể thay đổi tùy thương hiệu và vật liệu. Một số thông số thường gặp gồm:

Khi lựa chọn thực tế, không nên chỉ dựa vào DN40 và PN16 mà cần kiểm tra đầy đủ vật liệu thân van, vật liệu bi, vật liệu gioăng, nhiệt độ, môi trường lưu chất và tiêu chuẩn kết nối.

Các loại Ball Va1ve DN40 PN16 phổ biến

Ball Valve DN40 PN16 inox

Van bi inox có khả năng chống oxy hóa và ăn mòn tốt, đặc biệt phù hợp với hệ thống nước sạch, thực phẩm, hóa chất hoặc các môi trường có yêu cầu cao về độ bền vật liệu.

Trong đó, inox 304 được sử dụng phổ biến cho nhiều ứng dụng thông thường. Nếu môi trường có tính ăn mòn cao hơn, có thể cân nhắc inox 316 tùy điều kiện làm việc.

Ball Va1ve DN40 PN16 gang

Van bi thân gang có ưu điểm về độ cứng, độ bền cơ học và giá thành tương đối hợp lý. Dòng van này thường được lựa chọn cho các hệ thống cấp thoát nước, HVAC, PCCC hoặc đường ống công nghiệp.

Tuy nhiên, khả năng chống ăn mòn của gang không giống inox nên cần lựa chọn phù hợp với môi trường.

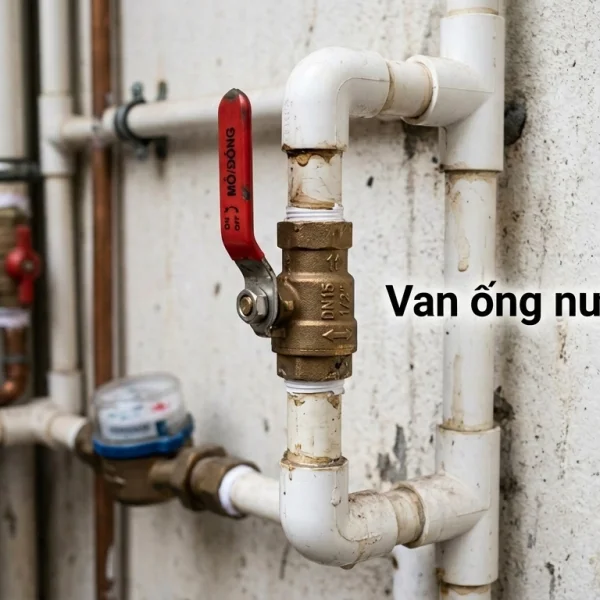

Ball Va1ve DN40 PN16 đồng

Van bi đồng thường có kích thước nhỏ gọn, dễ lắp đặt và phù hợp với hệ thống nước dân dụng, cấp nước, khí hoặc các đường ống quy mô nhỏ.

Đây là lựa chọn đáng cân nhắc khi hệ thống không yêu cầu quá cao về khả năng chống ăn mòn hóa chất.

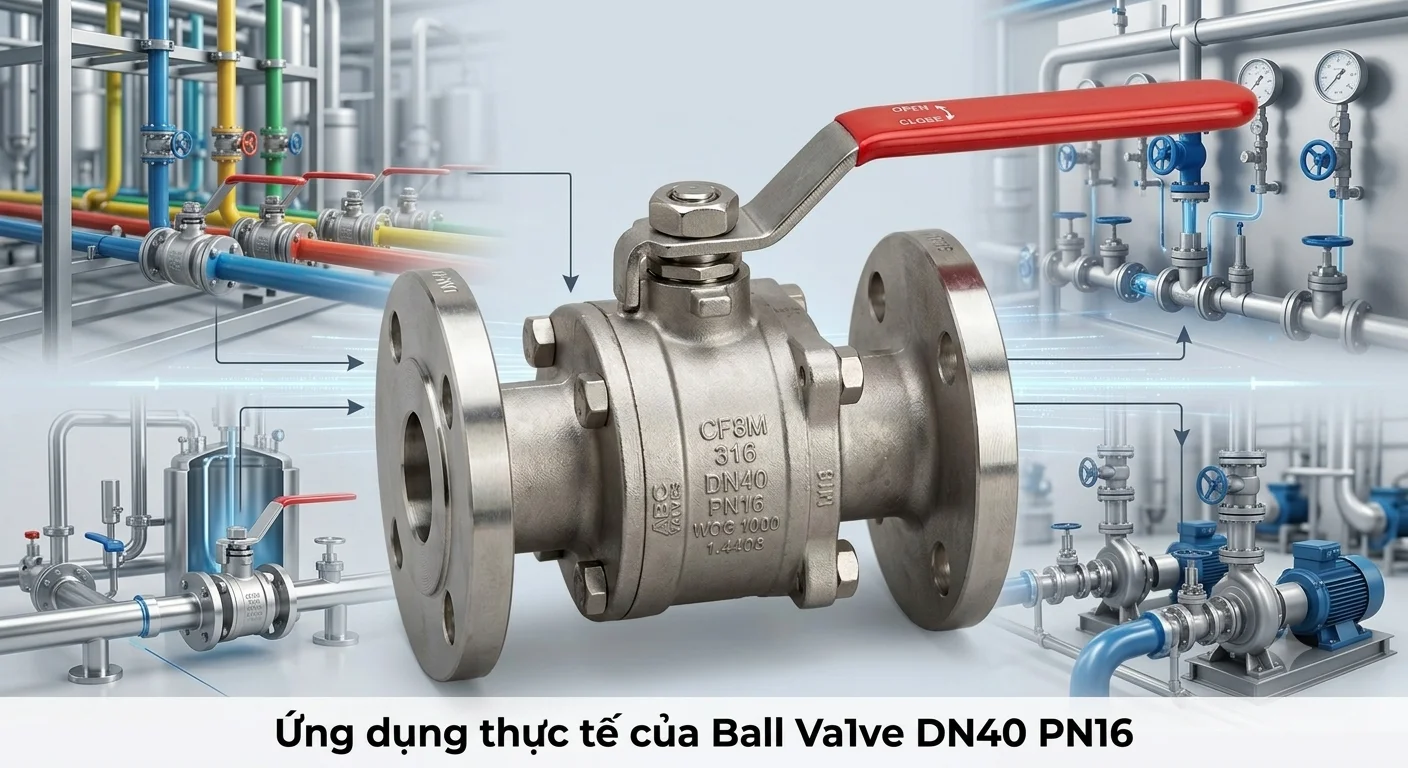

Ứng dụng thực tế của Ball Va1ve DN40 PN16

Nhờ thiết kế đóng mở nhanh và khả năng làm kín tốt, Ball Va1ve DN40 PN16 được sử dụng trong nhiều lĩnh vực.

Hệ thống cấp thoát nước

Van được lắp trên đường ống cấp nước để cô lập từng khu vực khi bảo trì, sửa chữa hoặc xử lý sự cố.

Hệ thống HVAC

Trong hệ thống điều hòa và xử lý không khí, van bi có thể được sử dụng trên các đường ống nước lạnh, nước nóng hoặc những vị trí cần đóng ngắt lưu chất.

Hệ thống PCCC

Một số hệ thống PCCC có thể sử dụng van bi ở những vị trí phù hợp với thiết kế. Tuy nhiên, cần lựa chọn sản phẩm đáp ứng đúng tiêu chuẩn và yêu cầu kỹ thuật của hệ thống PCCC, không nên mặc định mọi Ball Va1ve DN40 PN16 đều có thể dùng cho mục đích này.

Nhà máy và dây chuyền sản xuất

Van có thể xuất hiện trong các hệ thống vận chuyển nước, khí hoặc một số loại chất lỏng công nghiệp tương thích với vật liệu van.

Hệ thống xử lý nước

Trong các dây chuyền lọc nước, xử lý nước sạch hoặc nước thải, Ball Va1ve DN40 PN16 có thể được sử dụng tại các nhánh đường ống cần đóng mở và cô lập thiết bị.

Nên chọn Ball Va1ve DN40 PN16 ren hay mặt bích?

Đây là vấn đề cần cân nhắc khi thiết kế hệ thống.

Van kết nối ren thường có ưu điểm là gọn, dễ lắp đặt và phù hợp với đường ống nhỏ. Nếu hệ thống DN40 sử dụng kết nối ren tương thích, đây có thể là phương án thuận tiện cho công trình dân dụng hoặc hệ thống quy mô vừa và nhỏ.

Trong khi đó, van mặt bích thường được ưu tiên ở các hệ thống công nghiệp, nơi yêu cầu kết nối chắc chắn, thuận tiện cho tháo lắp và bảo trì. Khi sử dụng, cần đảm bảo tiêu chuẩn mặt bích của van và đường ống tương thích, chẳng hạn JIS, ANSI, DIN hoặc tiêu chuẩn khác theo thiết kế.

Những lưu ý khi lựa chọn Ball Va1ve DN40 PN16

Để lựa chọn đúng sản phẩm, người dùng nên kiểm tra ít nhất 6 yếu tố:

Thứ nhất, xác định đúng kích thước đường ống. DN40 không đơn giản chỉ là đo đường kính ngoài của ống. Cần đối chiếu tiêu chuẩn đường ống và kiểu kết nối.

Thứ hai, kiểm tra áp suất. PN16 là cấp áp lực danh nghĩa, nhưng áp suất làm việc thực tế cần xem theo catalogue của nhà sản xuất và điều kiện nhiệt độ.

Thứ ba, lựa chọn vật liệu. Nước sạch có thể dùng đồng, gang hoặc inox tùy hệ thống; môi trường ăn mòn nên cân nhắc vật liệu có khả năng chống ăn mòn tốt hơn.

Thứ tư, kiểm tra gioăng. EPDM, PTFE và các vật liệu khác có khả năng chịu môi trường và nhiệt độ khác nhau.

Thứ năm, xác định kiểu kết nối. Ren và mặt bích phải đồng bộ với đường ống.

Thứ sáu, xem xét phương thức vận hành. Với hệ thống cần thao tác thủ công, tay gạt là lựa chọn đơn giản. Nếu cần điều khiển từ xa hoặc tự động hóa, có thể cân nhắc bộ truyền động điện hoặc khí nén.

Kết luận

Ball Va1ve DN40 PN16 là giải pháp đóng mở dòng chảy phổ biến nhờ cấu tạo đơn giản, thao tác nhanh và khả năng làm kín tốt. Với kích thước DN40 và cấp áp lực PN16, van có thể đáp ứng nhiều hệ thống cấp thoát nước, HVAC, xử lý nước và ứng dụng công nghiệp khác nhau.

Tuy nhiên, lựa chọn một sản phẩm phù hợp không chỉ dựa vào thông số DN40 PN16. Người dùng cần đồng thời xem xét vật liệu thân van, loại bi, gioăng, kiểu kết nối, nhiệt độ, áp suất và đặc tính của lưu chất. Việc lựa chọn đúng ngay từ đầu sẽ giúp hệ thống vận hành ổn định, hạn chế rò rỉ và giảm chi phí bảo trì trong quá trình sử dụng.
