SS 90 Degree Elbow Là Gì? Cẩm Nang Lựa Chọn Phụ Kiện Đổi Hướng Đường Óng Inox

Trong hệ thống đường ống công nghiệp và dân dụng, việc thay đổi hướng dòng chảy vuông góc là nhu cầu cực kỳ phổ biến. Nếu sử dụng phụ kiện không phù hợp, đường ống có thể bị lệch hướng, tăng tổn thất áp suất dòng chảy hoặc xuất hiện các điểm rò rỉ nguy hiểm tại vị trí kết nối.

Đó chính là lý do ss 90 degree elbow ra đời và trở thành giải pháp cốt lõi. Phụ kiện này giúp kết nối hai đoạn ống theo góc vuông gọn gàng, đảm bảo tính liên tục, an toàn và tối ưu hóa hiệu suất cho toàn bộ hệ thống lưu chất.

SS 90 Degree Elbow – giải pháp đổi hướng đường ống inox

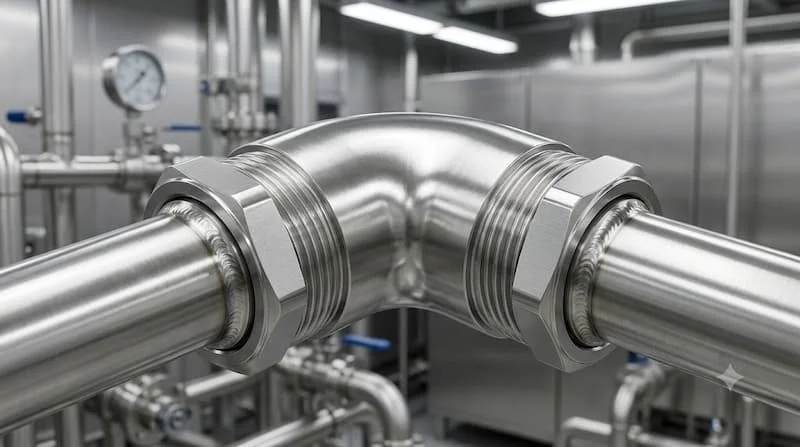

Trong hệ thống đường ống, việc thay đổi hướng dòng chảy 90° là nhu cầu rất phổ biến. Nếu sử dụng phụ kiện không phù hợp, đường ống có thể bị lệch hướng, tăng tổn thất áp suất hoặc xuất hiện điểm rò rỉ tại vị trí kết nối. SS 90 Degree Elbow được sử dụng để kết nối hai đoạn ống theo góc 90°, giúp hệ thống thay đổi hướng một cách gọn gàng và đảm bảo tính liên tục của đường ống.

Tuy nhiên, để tối ưu hóa hiệu suất kỹ thuật, bạn cần nắm rõ thiết bị này thực chất là gì, tại sao nên dùng co inox 90°, phân biệt chất liệu giữa SS 304 và SS 316, cũng như cách chọn kích thước và tiêu chuẩn chuẩn xác nhất.

SS 90 Degree Elbow là gì?

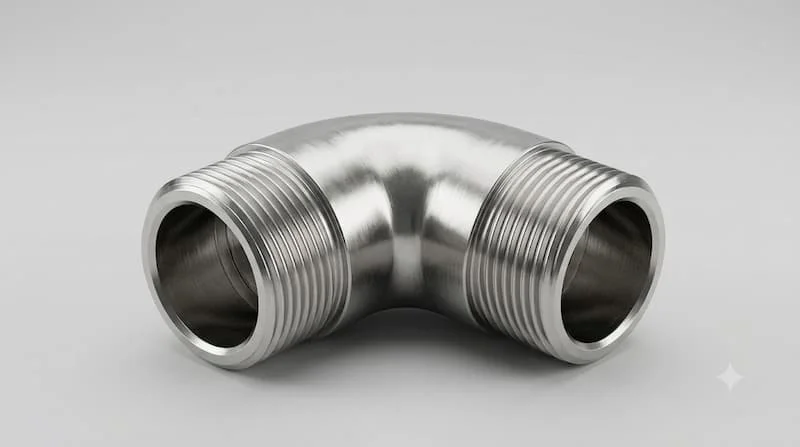

SS 90 Degree Elbow (co ống inox 90 độ) là phụ kiện đường ống bằng thép không gỉ (stainless steel), được thiết kế để nối hai đoạn ống tạo thành góc 90°, thường được sử dụng khi cần đổi hướng dòng chảy trong hệ thống đường ống.

Trong đó:

• SS: Stainless Steel – thép không gỉ/inox.

• Degree: Góc chuyển hướng (90 độ).

• Elbow: Co ống / phụ kiện nối ống dạng cong.

Bản chất của Co ống inox 90 độ không phải là van đóng mở dòng chảy mà đóng vai trò là phụ kiện kết nối đường ống thuần túy. Chức năng chính của sản phẩm bao gồm đổi hướng đường ống linh hoạt, kết nối hai đoạn ống vững chắc, hỗ trợ bố trí sơ đồ hệ thống phức tạp, duy trì độ kín khít tuyệt đối tại mối nối và vận hành bền bỉ trong nhiều môi trường công nghiệp khắc nghiệt.

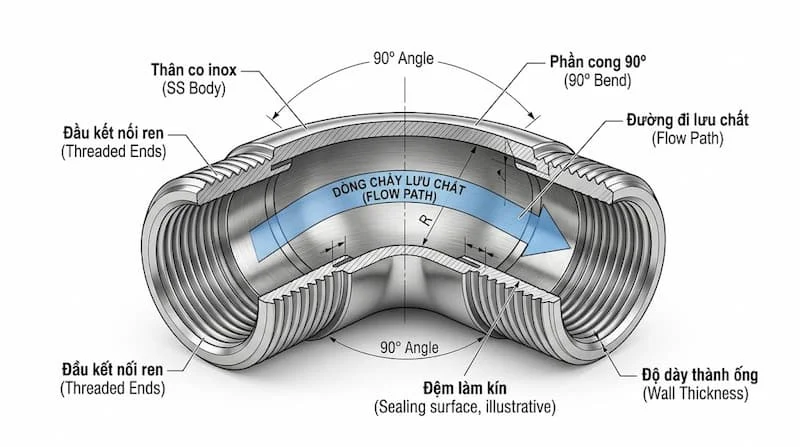

Cấu tạo và nguyên lý làm việc của Co ống inox 90 độ

1. Cấu tạo cơ bản

• Thân co inox: Khung đúc hoặc hàn chịu lực chính của phụ kiện.

• Hai đầu kết nối: Thiết kế vát mép hàn, đầu ren, socket hoặc chuẩn vi sinh.

• Phần cong 90°: Góc uốn tiêu chuẩn giúp chuyển hướng dòng chảy.

• Bề mặt gia công: Được xử lý nhẵn bóng, chống bám cặn.

2. Nguyên lý làm việc

Phụ kiện này hoạt động theo cơ chế tĩnh, không có cơ cấu chuyển động cơ học. Khi chất lỏng hoặc khí di chuyển qua đường ống thẳng, gặp phần thân cong của Co ống inox 90 độ, dòng chảy sẽ được dẫn hướng chuyển dịch góc 90° một cách mượt mà. Cần lưu ý rằng bán kính cong của phụ kiện có ảnh hưởng trực tiếp đến tổn thất áp suất và đặc tính động lực học của dòng chảy bên trong.

Các loại SS 90 Degree Elbow phổ biến trên thị trường

1. Phân loại theo vật liệu inox

• SS 304: Dòng vật liệu phổ biến nhất nhờ khả năng chống ăn mòn tốt, giá thành hợp lý, ứng dụng rộng rãi trong hệ thống nước sạch, thực phẩm và công nghiệp thông thường.

• SS 316 / 316L: Khả năng chống ăn mòn và kháng hóa chất vượt trội hơn hẳn SS 304, là lựa chọn hàng đầu cho ngành hóa chất, dược phẩm, hàng hải hoặc môi trường có nồng độ chloride cao.

2. Phân loại theo kiểu kết nối và bán kính cong

• Kiểu kết nối: Gồm co hàn đối đầu (Butt Weld Elbow), co ren (Threaded Elbow), co hàn socket (Socket Weld Elbow) và co clamp (Tri-Clamp Elbow) chuyên dụng cho hệ thống vi sinh.

• Bán kính cong: Dạng bán kính lớn (Long Radius – LR) giúp dòng chảy chuyển hướng êm, giảm thất thoát áp lực; và dạng bán kính nhỏ (Short Radius – SR) tối ưu không gian hẹp.

Thông số kỹ thuật cần quan tâm khi chọn Co ống inox 90 độ

1. Các thông số kỹ thuật cốt lõi

Khi lựa chọn phụ kiện pipe elbow, kỹ sư cần kiểm soát chặt chẽ các thông số sau:

• Material: Vật liệu chế tạo (SS 304, SS 316...).

• Size / DN / NPS: Kích thước danh nghĩa của đường ống.

• Radius: Bán kính uốn (LR hoặc SR).

• Connection: Kiểu kết nối (Hàn, ren, clamp...).

• Schedule (SCH): Độ dày thành ống (SCH 10, SCH 40, SCH 80...).

• Pressure & Temperature: Giới hạn chịu áp suất và nhiệt độ làm việc.

• Standard: Tiêu chuẩn sản xuất (ASME B16.9, DIN, JIS...).

2. Quy đổi kích thước thực tế

Các kích thước phổ biến bao gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150... Người mua cần phân biệt rõ giữa đường kính danh nghĩa (DN), kích thước ống danh định (NPS), đường kính ngoài thực tế (OD) và độ dày thành ống để tránh tình trạng lệch khớp nối khi thi công.

So sánh Co ống inox 90 độ với các loại phụ kiện khác

1. So sánh Co 90° và Co 45°

Co 90 độ chuyên dùng cho việc đổi hướng vuông góc hoàn toàn, trong khi co 45 độ phục vụ các góc chuyển hướng nhẹ nhàng hơn, giúp phân tán lực cản dòng chảy trên các tuyến đường ống dài.

2. So sánh Long Radius (LR) và Short Radius (SR)

Co bán kính dài (LR) tạo đường cong lớn, giúp dòng chảy chuyển hướng mượt mà, giảm tối đa tổn thất cục bộ. Ngược lại, co bán kính ngắn (SR) gọn gàng hơn, tối ưu không gian chật hẹp nhưng có thể gây tổn thất dòng chảy lớn hơn.

3. So sánh SS 304 và SS 316

SS 304 đáp ứng tốt các yêu cầu dân dụng và công nghiệp cơ bản với chi phí tối ưu. Trong khi đó, SS 316 sở hữu độ bền đỉnh cao, chống rỗ bề mặt trong môi trường axit, muối và hóa chất nặng.

Ứng dụng thực tế của Co ống inox 90 độ

• Hệ thống cấp thoát nước & HVAC: Chuyển hướng mạng lưới đường ống kỹ thuật trong các tòa nhà cao tầng, nhà máy và hệ thống điều hòa không khí trung tâm.

• Công nghiệp thực phẩm & Đồ uống: Đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm, không rỉ sét, không làm biến chất nguyên liệu truyền dẫn.

• Dược phẩm & Vi sinh: Sử dụng các dòng co kết nối vi sinh bề mặt siêu mịn, không lưu cặn vi khuẩn.

• Ngành hóa chất & Dầu khí: Sử dụng chất liệu inox cao cấp để chịu được các dòng lưu chất ăn mòn mạnh, nhiệt độ và áp suất cao.

Những sai lầm thường gặp khi chọn Co ống inox 90 độ

• Chỉ nhìn vào kích thước DN: Chỉ chọn kích thước danh nghĩa mà bỏ qua độ dày thành ống (Schedule) và đường kính ngoài (OD) dẫn đến không khớp mối nối.

• Chọn sai mác thép: Tiết kiệm chi phí bằng cách dùng SS 304 cho môi trường hóa chất khiến phụ kiện nhanh chóng bị ăn mòn thủng lỗ.

• Bỏ qua tiêu chuẩn hệ thống: Lắp lẫn lộn các tiêu chuẩn kết nối khác nhau (như ASME với JIS) gây khó khăn khi thi công hàn hoặc lắp bích.

• Chọn nhầm Short Radius không đúng chỗ: Lắp co bán kính ngắn vào tuyến ống áp lực cao dẫn đến gia tăng hiện tượng sụt áp và mài mòn cục bộ.

Hướng dẫn chọn và lắp đặt Co ống inox 90 độ chuẩn kỹ thuật

Checklist 7 bước chọn mua hiệu quả

1. Xác định kích thước ống: Kiểm tra thông số DN/NPS và đường kính ngoài thực tế.

2. Xác định vật liệu: Chọn SS 304 hoặc SS 316 tùy thuộc mức độ ăn mòn của môi trường.

3. Chọn kiểu kết nối: Hàn đối đầu, ren, socket weld hoặc clamp vi sinh.

4. Kiểm tra bán kính cong: Cân nhắc giữa LR và SR dựa trên không gian thực tế.

5. Kiểm tra độ dày (Schedule): Đảm bảo đồng bộ với áp lực và độ dày của ống chính.

6. Đối chiếu áp suất và nhiệt độ: Đảm bảo thông số kỹ thuật chịu tải an toàn.

7. Kiểm tra tiêu chuẩn sản xuất: Đồng bộ tiêu chuẩn ASME, DIN hoặc JIS của toàn hệ thống.

Lưu ý quan trọng khi lắp đặt

• Trước khi lắp: Vệ sinh sạch sẽ bavia, dầu mỡ tại đầu ống và kiểm tra biến dạng bề mặt.

• Trong quá trình lắp: Kiểm soát độ đồng tâm giữa Co ống inox 90 độ và đường ống, thực hiện quy trình hàn inox chuẩn kỹ thuật để tránh cháy mối hàn.

• Sau khi lắp: Kiểm tra kỹ độ kín, thử áp suất hệ thống và theo dõi định kỳ để phát hiện sớm các hiện tượng rò rỉ hay rung động bất thường.

FAQ – Câu hỏi thường gặp về Co ống inox 90 độ

SS 90 Degree Elbow là gì?

Là phụ kiện co ống bằng thép không gỉ dùng để kết nối hai đoạn ống và chuyển hướng dòng chảy một góc 90 độ.

SS 304 và SS 316 nên chọn loại nào?

SS 304 thích hợp cho môi trường nước và công nghiệp thông thường; SS 316 dành cho môi trường hóa chất, ăn mòn cao.

Co ống inox 90 độ có những kiểu kết nối nào?

Gồm hàn đối đầu, nối ren, hàn socket và kết nối nhanh dạng clamp.

Long Radius và Short Radius khác nhau như thế nào?

Long Radius có bán kính uốn lớn giúp dòng chảy êm hơn, còn Short Radius thiết kế gọn gàng hơn cho không gian hẹp.

Làm sao để chọn đúng kích thước phụ kiện?

Cần đối chiếu đồng thời đường kính DN, đường kính ngoài OD, độ dày Schedule và tiêu chuẩn kết nối của hệ thống ống.

SS 90 Degree Elbow – lựa chọn đúng giúp hệ thống vận hành ổn định

Tóm lại, ss 90 degree elbow là linh kiện không thể thiếu giúp định hình và tối ưu hóa dòng chảy trong mọi hệ thống đường ống inox hiện đại. Việc nắm vững các yếu tố kỹ thuật từ vật liệu (SS 304/316), bán kính cong, độ dày Schedule cho đến tiêu chuẩn kết nối sẽ giúp hệ thống của bạn vận hành bền bỉ, an toàn và hạn chế tối đa rủi ro sự cố.
