Ball Valve Là Gì? Cẩm Nang Lựa Chọn, Cấu Tạo Và Ứng Dụng Từ Chuyên Gia

Trong hệ thống đường ống công nghiệp và dân dụng, việc đóng mở dòng chảy thường xuyên là một nhu cầu cực kỳ quan trọng. Nếu van vận hành chậm hoặc khả năng làm kín không tốt, hệ thống có thể đối mặt với tình trạng rò rỉ, thất thoát lưu chất nghiêm trọng hoặc gây khó khăn lớn trong công tác bảo trì định kỳ.

Đây chính là lý do ball valve (hay còn gọi là van bi) trở thành thiết bị được sử dụng rộng rãi hàng đầu trong nhiều hệ thống đường ống hiện nay nhờ vào cơ chế sử dụng một quả bi có lỗ xuyên tâm để kiểm soát dòng chảy nhanh chóng, hiệu quả và tối ưu hóa chi phí vận hành.

Van bi – giải pháp đóng mở dòng chảy nhanh và hiệu quả

Trong hệ thống đường ống, việc đóng/mở dòng chảy thường xuyên là nhu cầu quan trọng. Nếu van đóng mở chậm hoặc khả năng làm kín không tốt, hệ thống có thể bị rò rỉ, thất thoát lưu chất hoặc khó bảo trì. Đây là lý do Van bi được sử dụng rộng rãi trong nhiều hệ thống đường ống.

Thiết bị này ứng dụng nguyên lý chuyển động của quả bi có lỗ xuyên tâm để kiểm soát dòng chảy chỉ với một góc quay đơn giản. Ngay sau đây, chúng ta sẽ cùng khám phá chi tiết về cấu tạo, nguyên lý hoạt động, các phân loại phổ biến, thông số kỹ thuật, ứng dụng thực tế cũng như cẩm nang lựa chọn Van bi chuẩn xác nhất cho từng hệ thống.

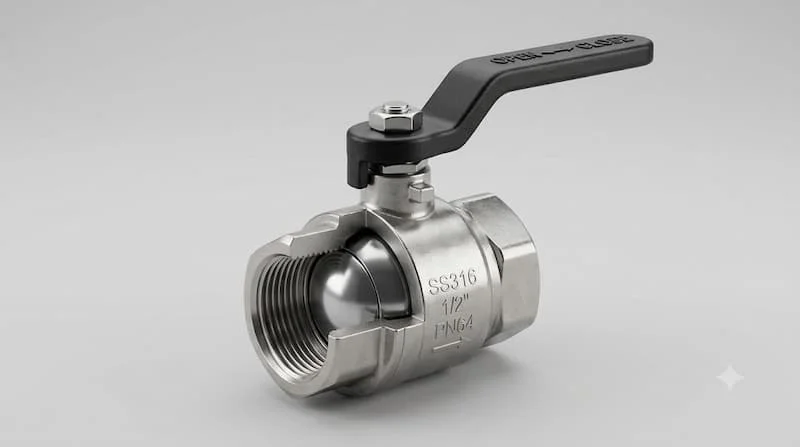

Ball valve là gì?

Ball valve (tên gọi tiếng Việt là van bi) là loại van sử dụng một quả bi có lỗ xuyên qua để đóng, mở hoặc kiểm soát dòng chảy trong đường ống. Khi xoay quả bi khoảng 90 độ, lỗ trên bi có thể thẳng hàng với đường ống để cho lưu chất đi qua hoặc xoay vuông góc để ngăn dòng chảy hoàn toàn.

• Đặc điểm nhận diện: Quả bi nằm ở trung tâm thân van đóng vai trò là bộ phận đóng/mở chính, kết hợp với các cơ cấu vận hành phổ biến như tay gạt, tay bướm, tay vặn, hoặc hệ thống điều khiển tự động bằng điện và khí nén.

• Tại sao thiết bị này cực kỳ phổ biến? Nhờ ưu điểm đóng/mở siêu nhanh, kết cấu cơ học đơn giản, khả năng làm kín cực tốt khi chọn đúng chủng loại, cùng sự đa dạng về vật liệu và kích thước giúp Van bi ứng dụng linh hoạt cho nhiều loại môi trường lưu chất khác nhau.

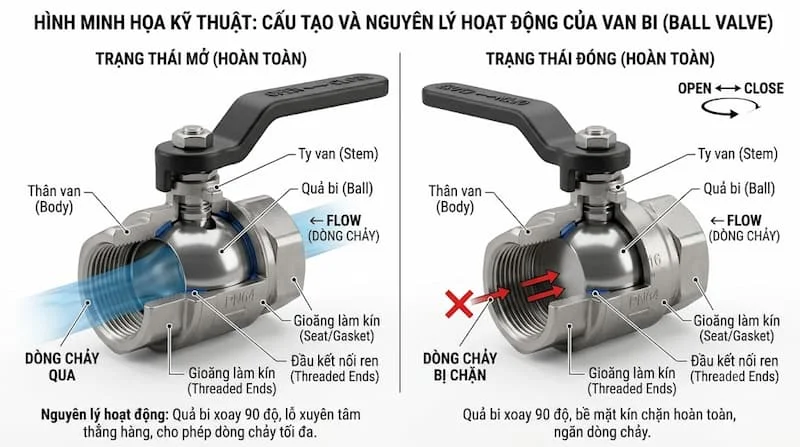

Cấu tạo và nguyên lý hoạt động của Van bi

2.1. Cấu tạo chi tiết

• Thân van: Bộ khung cứng cáp bằng kim loại hoặc nhựa dùng để bảo vệ và chứa đựng các linh kiện bên trong.

• Quả bi (Ball): Bộ phận hình cầu có đục lỗ xuyên tâm, trực tiếp chặn hoặc mở đường đi của lưu chất.

• Ty van/trục van (Stem): Thanh kim loại truyền chuyển động xoay từ bộ phận tay điều khiển xuống quả bi.

• Gioăng làm kín (Seat): Thường làm bằng PTFE hoặc RPTFE giúp ôm khít quả bi, hạn chế tối đa rò rỉ.

• Tay gạt/tay vặn: Cần gạt bên ngoài để người vận hành tác động lực xoay van.

• Đầu kết nối: Thiết kế dạng ren, mặt bích, hàn hoặc clamp tùy theo yêu cầu kỹ thuật của đường ống.

2.2. Nguyên lý hoạt động

• Trạng thái mở: Khi người dùng xoay tay van, quả bi xoay theo góc tương ứng sao cho phần lỗ xuyên tâm nằm song song và thẳng hàng với đường ống, cho phép lưu chất di chuyển qua dễ dàng.

• Trạng thái đóng: Khi xoay tay van một góc khoảng 90 độ, quả bi quay đi, phần thân đặc của bi chắn ngang đường ống khiến lưu chất bị ngăn lại tức thì.

2.3. Vì sao Van bi đóng mở nhanh?

Thiết bị này chỉ yêu cầu góc xoay một góc tư vòng (khoảng 90 độ) để chuyển đổi hoàn toàn từ trạng thái mở sang đóng. Khác với các dòng van truyền thống phải xoay vô lăng nhiều vòng, cơ chế này giúp thao tác vận hành trở nên nhanh chóng, cực kỳ phù hợp với các hệ thống khẩn cấp hoặc cần ngắt dòng tức thì.

Các loại Van bi phổ biến hiện nay

3.1. Phân loại theo vật liệu

• Van bi inox (Inox 304 / Inox 316): Sở hữu khả năng chống ăn mòn xuất sắc, chịu nhiệt tốt, ứng dụng rộng rãi trong ngành nước sạch, thực phẩm, dược phẩm và hóa chất.

• Van bi đồng: Là dòng van bi ren phổ biến trong các hệ thống nước dân dụng, kích thước nhỏ gọn và chi phí dễ tiếp cận.

• Van bi thép carbon: Có độ bền cơ học cao, chịu được áp lực lớn, chuyên dùng cho các hệ thống công nghiệp nặng và dầu khí.

3.2. Phân loại theo kiểu kết nối và thiết kế

• Theo kết nối: Dạng ren, mặt bích chắc chắn, hàn kín hoặc kết nối nhanh clamp.

• Theo cấu trúc thân: Thiết kế 1 mảnh, 2 mảnh, 3 mảnh (3-piece) hoặc phân chia theo lưu lượng như dòng full port (cổng full) và reduced port (cổng thu nhỏ). Không phải loại nào cũng phù hợp với mọi hệ thống, vì vậy việc lựa chọn đòi hỏi phải dựa trên điều kiện vận hành thực tế.

Thông số kỹ thuật của Van bi cần quan tâm

4.1. Kích thước và vật liệu

• Kích thước: Các hệ thống tiêu chuẩn thường sử dụng từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 đến DN100. Cần đối chiếu chính xác hệ số DN với đường kính thực tế của ống.

• Vật liệu: Lựa chọn tương thích giữa thân van, quả bi và hệ thống gioăng làm kín (như PTFE, RPTFE, EPDM) để đảm bảo độ bền tối ưu.

4.2. Áp suất và nhiệt độ làm việc

• Áp suất: Phải kiểm tra kỹ thông số PN, Class hoặc Bar. Tuyệt đối không mặc định mọi dòng van đều chịu được mức áp lực như nhau.

• Nhiệt độ: Yếu tố then chốt khi ứng dụng cho các hệ thống nước nóng, hơi nóng, dầu truyền nhiệt hoặc khí nén áp lực cao.

So sánh Van bi với các loại van khác

5.1. Bảng so sánh nhanh với Gate Valve và Globe Valve

Việc lựa chọn thiết bị không chỉ dựa vào giá thành mà phải căn cứ vào chức năng cốt lõi và điều kiện vận hành của toàn bộ hệ thống đường ống.

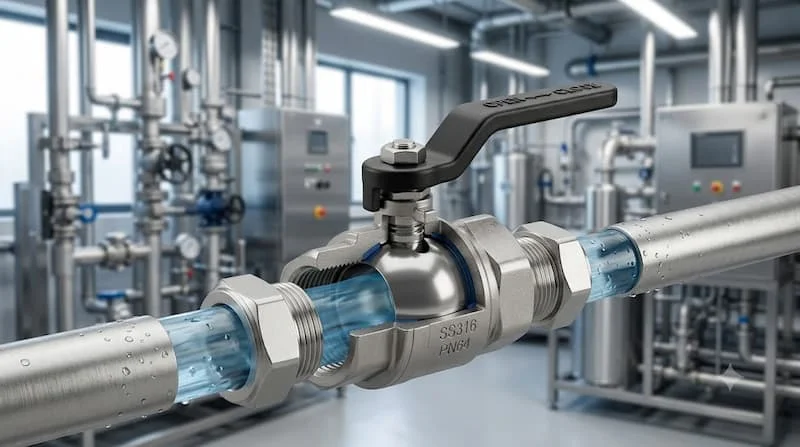

Ứng dụng thực tế của Van bi

6.1. Các lĩnh vực sử dụng phổ biến

• Hệ thống nước: Trạm cấp nước dân dụng, nhà máy xử lý nước thải, hệ thống phòng cháy chữa cháy.

• Hệ thống khí và năng lượng: Đường ống khí nén nhà xưởng, hệ thống dẫn khí đốt, dầu và lưu chất công nghiệp nhẹ.

• Hệ thống HVAC: Đường nước lạnh chiller, hệ thống điều hòa không khí trung tâm.

6.2. Khi nào nên ưu tiên sử dụng?

Bạn nên ưu tiên chọn thiết bị này khi hệ thống yêu cầu khả năng đóng/mở nhanh chóng, ngắt dòng triệt để, thao tác đơn giản và không có nhu cầu điều tiết lưu lượng liên tục bằng chính van khóa đó.

Những sai lầm thường gặp khi sử dụng Van bi

• Chọn sai vật liệu: Sử dụng inox kém chất lượng trong môi trường hóa chất ăn mòn hoặc dùng gioăng không chịu được nhiệt độ thực tế của hệ thống.

• Chọn sai kích thước và áp suất: Bỏ qua việc kiểm tra thông số DN và áp lực dòng chảy khiến van bị quá tải, rò rỉ hoặc gãy trục.

• Dùng van bi để điều tiết liên tục: Ép van mở ở trạng thái lửng trong thời gian dài khiến gioăng đệm và bề mặt bi bị mài mòn nhanh chóng bởi dòng chảy xiết.

• Lắp đặt sai kỹ thuật: Không làm sạch đường ống trước khi lắp, siết ren quá mạnh tay gây nứt vỡ thân van kim loại.

Hướng dẫn chọn và lắp đặt Van bi chuẩn kỹ thuật

Checklist 6 bước chọn mua chuẩn xác

1. Xác định lưu chất: Nước, hóa chất, dầu, khí hay hơi nóng?

2. Xác định kích thước: Kiểm tra thông số DN và kiểu kết nối ren/mặt bích.

3. Xác định áp suất và nhiệt độ: Đối chiếu giới hạn chịu tải của van với hệ thống.

4. Chọn vật liệu: Đồng, inox hay thép carbon phù hợp với môi trường làm việc.

5. Chọn phương thức điều khiển: Tay gạt thủ công hay điều khiển điện/khí nén tự động.

6. Kiểm tra nguồn gốc: Lựa chọn thương hiệu uy tín, đầy đủ chứng nhận chất lượng.

Lưu ý quan trọng khi lắp đặt

• Xả sạch áp lực đường ống và vệ sinh kỹ các ba-dớ hàn, cặn bẩn trước khi đưa van vào vị trí.

• Đảm bảo hai đầu kết nối đồng tâm, siết lực vừa phải và dùng vật liệu làm kín chuyên dụng như băng tan chống rò.

• Vận hành thử nghiệm đóng mở vài lần và tăng áp suất hệ thống từ từ trong lần chạy đầu tiên.

Câu hỏi thường gặp về Van bi

Ball valve là gì?

Ball valve là van bi, sử dụng một quả bi có lỗ xuyên tâm để đóng hoặc mở dòng lưu chất trong đường ống.

Van bi dùng để làm gì?

Thiết bị dùng chủ yếu để đóng, mở và cô lập dòng chảy, đặc biệt tối ưu cho các vị trí cần thao tác đóng ngắt nhanh.

Van bi có những loại nào?

Được phân loại theo vật liệu (inox, đồng, thép), kiểu kết nối (ren, mặt bích) và phương thức điều khiển (tay gạt, điện, khí nén).

Van bi có dùng cho nước nóng không?

Có thể, miễn là bạn lựa chọn đúng dòng sản phẩm có thông số nhiệt độ và gioăng làm kín tương thích.

Làm sao chọn Van bi đúng tiêu chuẩn?

Cần phân tích kỹ các yếu tố về lưu chất, kích thước ống, áp suất, nhiệt độ, vật liệu và phương thức vận hành.

Ball valve – lựa chọn linh hoạt cho hệ thống đường ống

Tóm lại, Van bi là giải pháp van công nghiệp hàng đầu mang lại khả năng đóng mở nhanh chóng, độ bền cơ học cao và tính kín khít tuyệt vời cho mọi hệ thống đường ống hiện đại. Việc nắm vững các thông số kỹ thuật, chọn đúng chất liệu và tuân thủ quy trình lắp đặt chuẩn xác sẽ giúp hệ thống của bạn hoạt động ổn định, tránh mọi rủi ro rò rỉ tốn kém.
