Stem Valve là gì? Cấu tạo, nguyên lý hoạt động và phân loại chi tiết

Trong các hệ thống đường ống công nghiệp, van công nghiệp không chỉ gồm thân van và bộ phận đóng mở mà còn có nhiều chi tiết cơ khí giữ vai trò truyền lực. Stem Va1ve, hay còn gọi là trục van, là một trong những bộ phận quan trọng nhất. Chi tiết này đảm nhiệm nhiệm vụ truyền chuyển động từ tay quay, tay gạt hoặc bộ truyền động đến bộ phận đóng mở bên trong van.

Hiểu rõ Stem Va1ve là gì, cấu tạo, nguyên lý hoạt động và các loại Stem Va1ve sẽ giúp người dùng lựa chọn, lắp đặt và bảo dưỡng van phù hợp với từng hệ thống.

Stem Valve là gì?

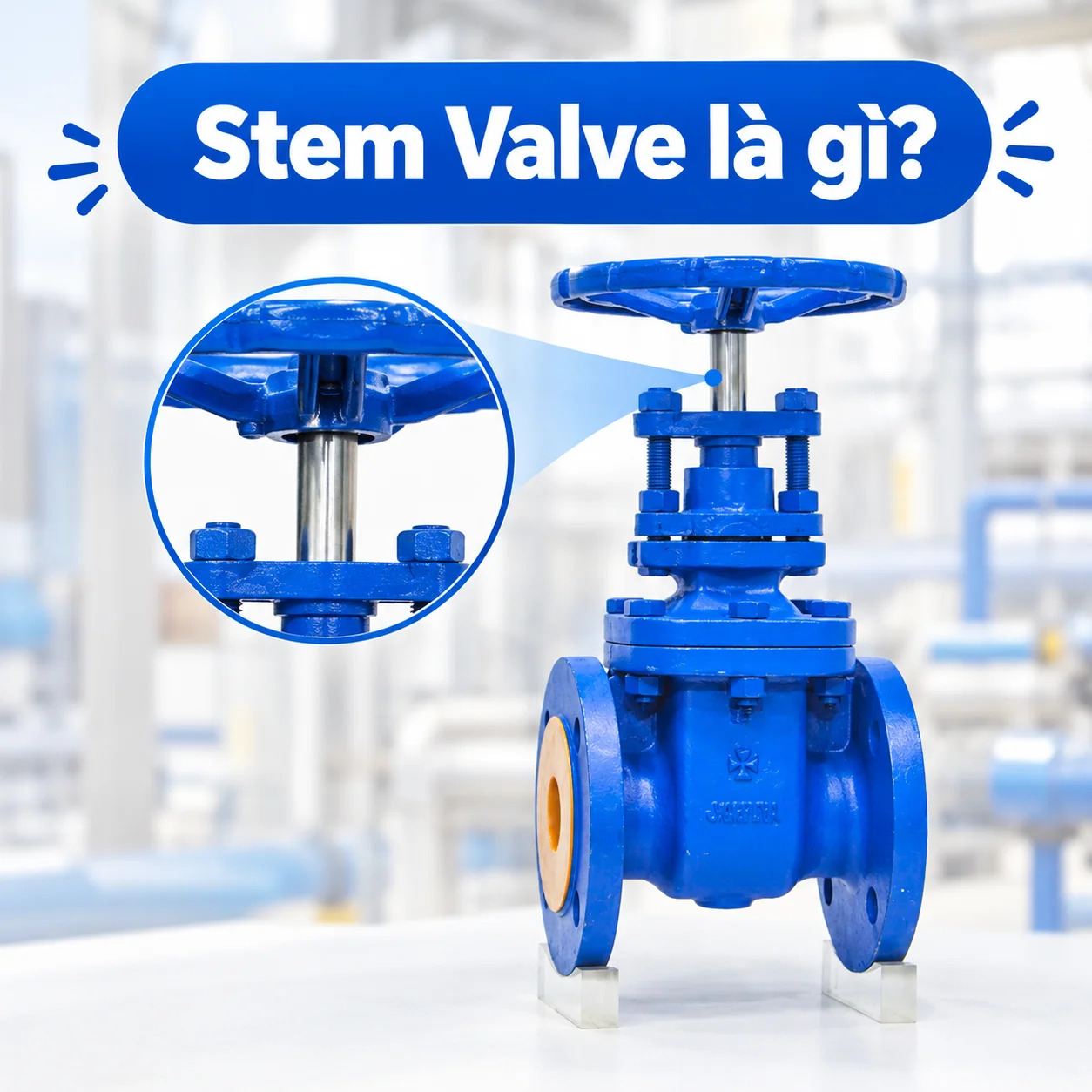

Stem Valve là trục van, là bộ phận cơ khí nằm bên trong hoặc xuyên qua thân van, có nhiệm vụ truyền lực từ cơ cấu điều khiển đến bộ phận đóng mở như đĩa van, cửa van hoặc nút van.

Khi người vận hành xoay tay quay hoặc bộ truyền động hoạt động, chuyển động sẽ được truyền qua Stem Va1ve. Tùy thiết kế van, trục có thể thực hiện chuyển động xoay, chuyển động tịnh tiến hoặc kết hợp cả hai để đưa bộ phận đóng mở đến vị trí mong muốn.

Stem Va1ve thường được chế tạo từ những vật liệu có độ bền cơ học và khả năng chống ăn mòn tốt như inox, thép không gỉ, thép hợp kim hoặc các vật liệu chuyên dụng khác.

Lưu ý: Stem Va1ve đôi khi bị nhầm với “Steam Valve”. Hai thuật ngữ này hoàn toàn khác nhau. Stem Va1ve là trục van, trong khi Steam Valve thường được dùng để chỉ van sử dụng cho môi chất hơi.

Cấu tạo của Stem Valve

Mặc dù có thiết kế khác nhau tùy từng loại van, một Stem Va1ve cơ bản thường gồm các khu vực chính sau:

1. Đầu trục van

Đầu trục là vị trí kết nối với cơ cấu điều khiển. Tùy loại van, đầu trục có thể được thiết kế để kết nối với:

• Tay quay.

• Tay gạt.

• Hộp số.

• Bộ truyền động điện.

• Bộ truyền động khí nén.

• Các cơ cấu điều khiển tự động khác.

Phần đầu trục cần có kết cấu phù hợp để truyền mô-men xoắn hoặc lực tác động mà không bị biến dạng.

2. Thân trục

Thân trục là phần kéo dài xuyên qua khu vực thân van. Đây là bộ phận chịu tác động trực tiếp của lực truyền động trong quá trình đóng mở.

Bề mặt Stem Va1ve thường được gia công tương đối chính xác nhằm giảm ma sát, hạn chế mài mòn và đảm bảo chuyển động ổn định.

3. Phần kết nối với bộ phận đóng mở

Đầu còn lại của trục được kết nối với bộ phận đóng mở của van.

Tùy cấu tạo, Stem Va1ve có thể liên kết với:

• Cửa van trong van cổng.

• Đĩa van trong một số thiết kế van.

• Đĩa hoặc cơ cấu đóng mở của van cầu.

• Bộ phận đóng mở tương ứng trong các loại van chuyên dụng.

Mối liên kết này phải đủ chắc chắn để truyền lực chính xác trong suốt quá trình vận hành.

4. Bộ phận làm kín quanh trục

Khu vực trục đi qua thân van thường cần có hệ thống làm kín như packing, gioăng hoặc phớt làm kín. Bộ phận này giúp hạn chế tình trạng môi chất rò rỉ ra bên ngoài theo khe hở quanh trục.

Đây cũng là vị trí cần được kiểm tra định kỳ, đặc biệt đối với những hệ thống làm việc ở áp suất và nhiệt độ cao.

Nguyên lý hoạt động của Stem Valve

Về bản chất, Stem Va1ve hoạt động dựa trên nguyên lý truyền lực từ cơ cấu điều khiển đến bộ phận đóng mở của van.

Khi người vận hành tác động vào tay quay, tay gạt hoặc khi actuator được kích hoạt, lực sẽ truyền tới trục van. Stem Va1ve tiếp tục truyền lực này xuống bộ phận đóng mở để thay đổi trạng thái của van.

Có thể hình dung quá trình theo chuỗi:

Tay quay/bộ truyền động → Stem Va1ve → Bộ phận đóng mở → Điều chỉnh dòng chảy.

Với các loại van sử dụng trục ren, khi xoay tay quay, ren trên trục tương tác với ren tương ứng trong cơ cấu van. Chuyển động quay có thể được chuyển thành chuyển động tịnh tiến để đưa cửa van lên hoặc xuống.

Trong khi đó, ở những thiết kế sử dụng trục quay, việc xoay Stem Va1ve sẽ trực tiếp làm xoay bộ phận đóng mở.

Nhờ đó, người vận hành có thể đưa van về các trạng thái như mở hoàn toàn, đóng hoàn toàn hoặc điều chỉnh ở vị trí trung gian, tùy chức năng của từng loại van.

Phân loại Stem Valve phổ biến

Stem Va1ve có thể được phân loại dựa trên cấu tạo, phương thức chuyển động và vị trí trục trong quá trình vận hành.

1. Rising Stem Valve Van có trục nổi

Đây là loại có trục van chuyển động lên xuống rõ rệt khi đóng mở.

Khi van mở, phần trục có thể nhô lên khỏi thân van; khi đóng, trục hạ xuống. Người vận hành có thể quan sát vị trí của trục để phần nào nhận biết trạng thái đóng mở.

Loại này thường gặp ở các thiết kế như van cổng và một số loại van cầu.

Ưu điểm:

• Dễ quan sát trạng thái van.

• Thiết kế cơ khí tương đối trực quan.

• Thuận tiện trong quá trình kiểm tra.

Hạn chế: cần có không gian phía trên van để trục di chuyển, vì vậy không phải lúc nào cũng phù hợp với khu vực lắp đặt chật hẹp.

2. Non-Rising Stem Valve Van có trục chìm

Ở loại này, Stem Va1ve chủ yếu quay nhưng không nhô lên hoặc hạ xuống bên ngoài van trong quá trình vận hành.

Do không cần khoảng không gian lớn phía trên, thiết kế này thích hợp với những vị trí hạn chế chiều cao.

Tuy nhiên, trạng thái đóng mở của van khó nhận biết bằng mắt thông qua vị trí trục. Vì vậy, người dùng có thể cần dựa vào tay quay, chỉ báo vị trí hoặc các dấu hiệu khác.

3. Rotary Stem Trục van quay

Rotary Stem tạo ra chuyển động quay để điều khiển bộ phận đóng mở.

Khi trục xoay, bộ phận liên kết với trục cũng thay đổi vị trí hoặc góc quay, từ đó kiểm soát dòng chảy.

Cấu tạo dạng này thường được ứng dụng trong nhiều thiết kế van sử dụng cơ cấu quay.

4. Stem sử dụng ren

Một số Stem Va1ve được gia công ren để chuyển đổi chuyển động quay của tay quay thành chuyển động tịnh tiến.

Khi người dùng xoay tay quay, ren tương tác với bộ phận ren tương ứng, khiến trục dịch chuyển theo chiều lên hoặc xuống.

Thiết kế này thường xuất hiện trong các loại van cần nâng hoặc hạ bộ phận đóng mở.

Vật liệu chế tạo Stem Va1ve

Vật liệu làm trục van ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn và tuổi thọ của van.

Một số vật liệu thường gặp gồm:

Inox: có khả năng chống ăn mòn tốt, phù hợp với môi trường nước, hóa chất và nhiều môi trường công nghiệp.

Thép carbon: có độ bền cơ học tốt, thường được sử dụng trong các ứng dụng yêu cầu khả năng chịu lực cao nhưng cần xem xét điều kiện ăn mòn của môi trường.

Thép hợp kim: được lựa chọn cho những hệ thống có yêu cầu cao về nhiệt độ, áp suất hoặc độ bền cơ học.

Khi lựa chọn Stem Va1ve, không nên chỉ quan tâm đến vật liệu trục mà cần xem xét đồng thời môi chất, nhiệt độ, áp suất, tần suất đóng mở và vật liệu của toàn bộ van.

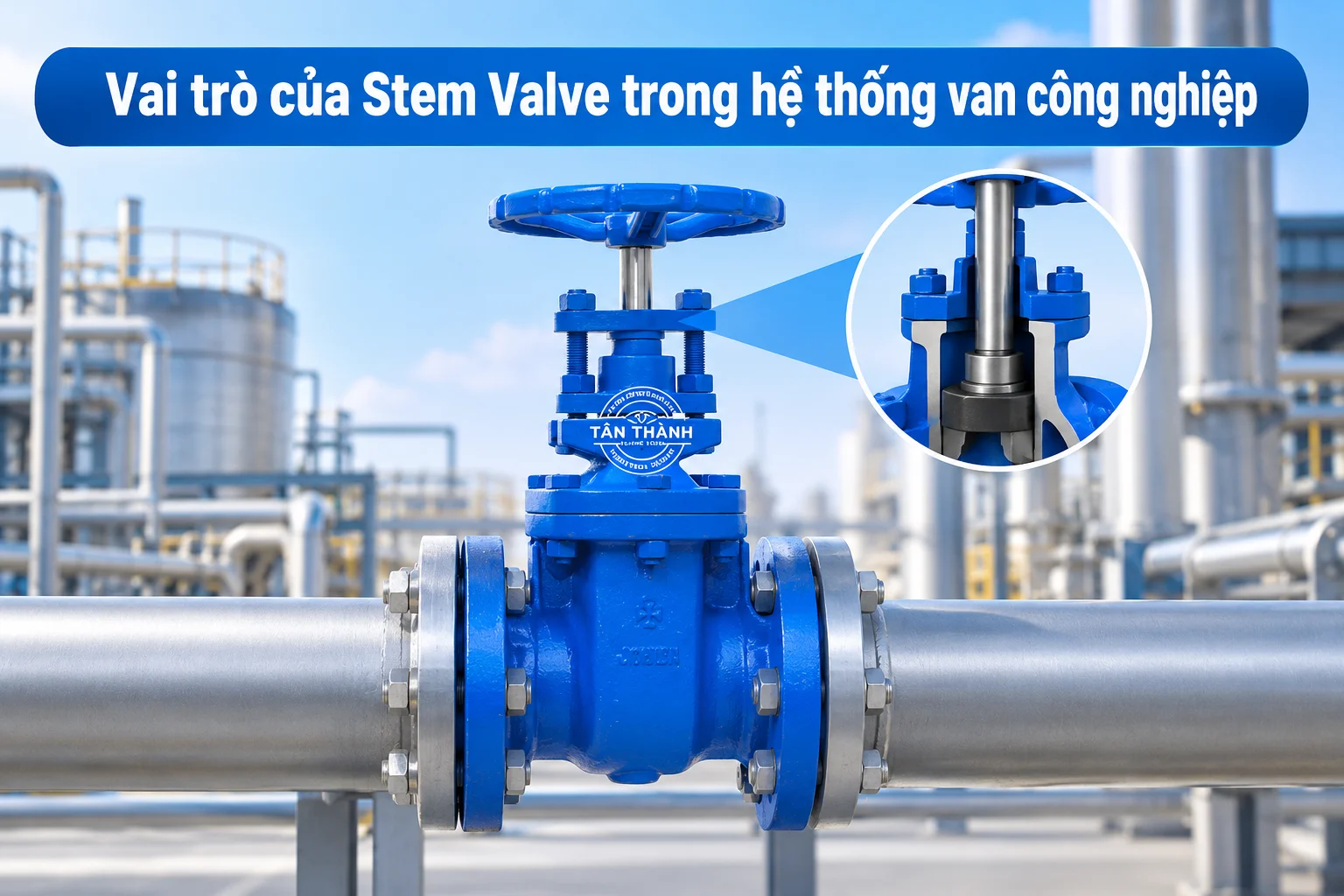

Vai trò của Stem Valve trong hệ thống van công nghiệp

Stem Va1ve là chi tiết có kích thước không quá lớn nhưng giữ vai trò quan trọng đối với khả năng vận hành của van.

Nếu trục bị cong, mòn ren, ăn mòn hoặc liên kết với bộ phận đóng mở không chính xác, van có thể gặp các vấn đề như:

• Đóng mở khó khăn.

• Tay quay bị nặng.

• Van không đóng kín.

• Rò rỉ môi chất.

• Bộ phận đóng mở không di chuyển đúng hành trình.

• Tăng nguy cơ hư hỏng các chi tiết liên quan.

Đặc biệt, với các hệ thống công nghiệp vận hành liên tục, tình trạng của Stem Va1ve cần được kiểm tra định kỳ để hạn chế sự cố ngoài ý muốn.

Những lưu ý khi lựa chọn và sử dụng Stem Va1ve

Để đảm bảo van hoạt động ổn định, cần lựa chọn Stem Va1ve phù hợp với thiết kế ban đầu của van. Một số yếu tố quan trọng gồm:

• Kích thước và kiểu kết nối: phải tương thích với thân van và cơ cấu đóng mở.

• Vật liệu: lựa chọn dựa trên môi chất và điều kiện làm việc.

• Áp suất và nhiệt độ: Stem phải chịu được lực và điều kiện vận hành thực tế.

• Kiểu chuyển động: xác định van sử dụng trục nổi, trục chìm hay trục quay.

• Cơ cấu truyền động: đảm bảo Stem tương thích với tay quay, hộp số hoặc actuator.

• Khả năng làm kín: kiểm tra packing, phớt và khu vực trục xuyên qua thân van.

Trong quá trình sử dụng, không nên cố dùng lực quá lớn để đóng mở van khi phát hiện trục bị kẹt. Việc này có thể làm cong trục, hỏng ren hoặc gây hư hỏng các bộ phận bên trong.

Kết luận

Stem Va1ve là trục van, đóng vai trò truyền lực từ tay quay hoặc bộ truyền động đến bộ phận đóng mở bên trong van. Đây là một chi tiết quan trọng quyết định khả năng vận hành ổn định và chính xác của nhiều loại van công nghiệp.

Tùy thiết kế, Stem Va1ve có thể là trục nổi, trục chìm, trục quay hoặc trục sử dụng cơ cấu ren. Khi lựa chọn và thay thế, cần xem xét đồng thời vật liệu, kích thước, kiểu chuyển động, áp suất, nhiệt độ và môi trường làm việc.

Việc hiểu đúng về Stem Va1ve không chỉ giúp lựa chọn van phù hợp mà còn hỗ trợ quá trình lắp đặt, vận hành, bảo dưỡng và xử lý sự cố hiệu quả hơn.
