Cấu tạo van

Tổng quan về cấu tạo van công nghiệp: Các bộ phận chính và chức năng

Trong các hệ thống đường ống công nghiệp, van là thiết bị có nhiệm vụ kiểm soát dòng chảy của nước, hơi, khí, dầu, hóa chất và nhiều loại lưu chất khác. Tùy theo mục đích sử dụng, van có thể đảm nhận nhiều chức năng như đóng/mở hoàn toàn, điều tiết lưu lượng, chống dòng chảy ngược hoặc bảo vệ hệ thống khi áp suất vượt mức cho phép.

Mặc dù có rất nhiều chủng loại như van bi, van bướm, van cổng, van cầu, van một chiều hay van an toàn, phần lớn van công nghiệp đều được hình thành từ một số bộ phận cơ bản. Trong đó, thân van, đĩa van, trục van và gioăng làm kín là những thành phần quan trọng, quyết định trực tiếp đến khả năng vận hành và độ kín của van.

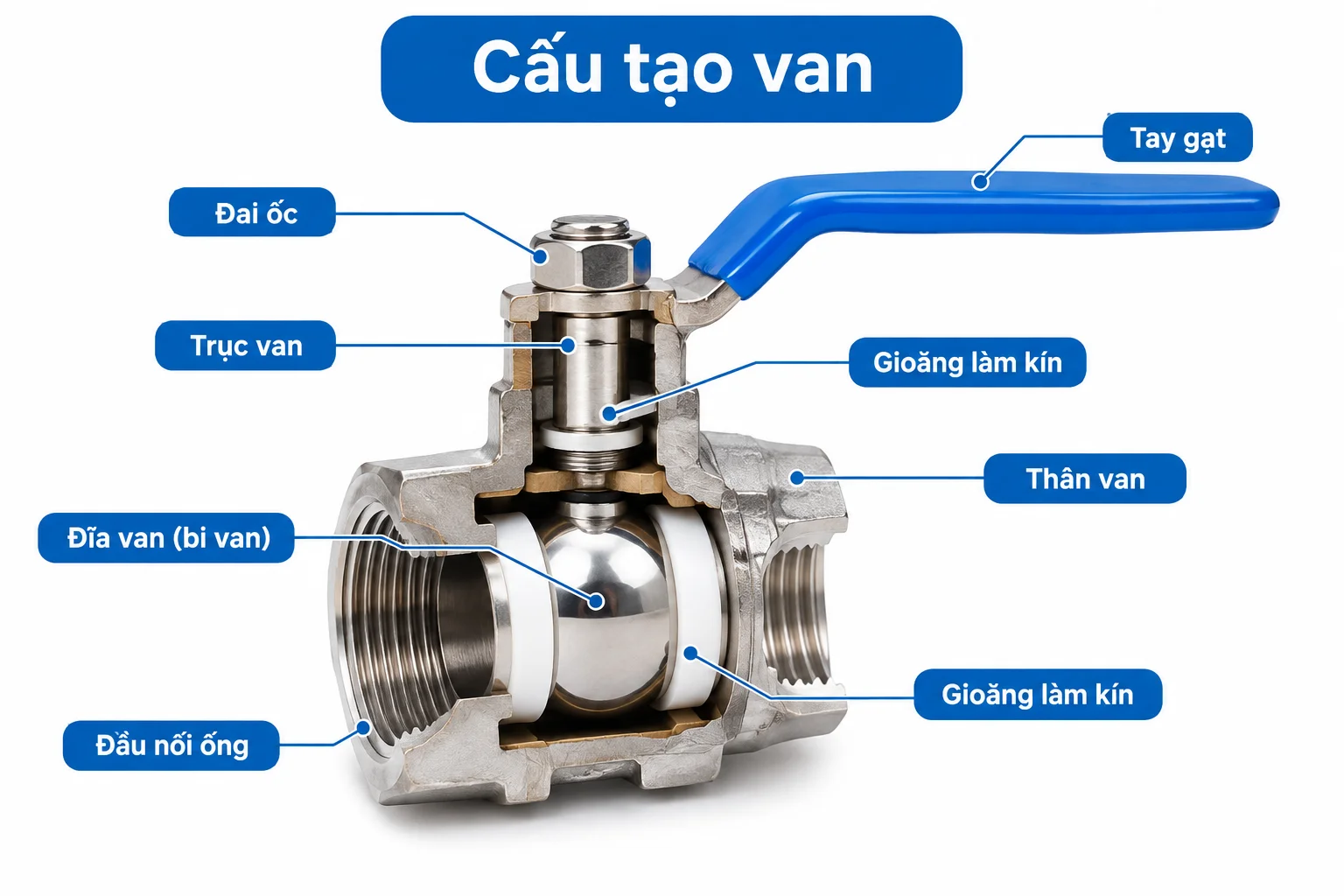

1. Thân van Bộ phận chịu lực chính

Thân van (Valve Body) là phần vỏ bên ngoài, thường có kích thước lớn nhất và đóng vai trò như khung xương của toàn bộ thiết bị. Đây là nơi chứa các bộ phận bên trong đồng thời tạo thành khoang dẫn lưu chất qua van.

Thân van phải chịu tác động trực tiếp của áp suất và nhiệt độ trong đường ống. Vì vậy, vật liệu chế tạo cần có độ bền cơ học phù hợp với điều kiện làm việc.

Một số vật liệu phổ biến gồm:

• Gang: thường dùng cho hệ thống nước, HVAC và các môi trường có áp suất, nhiệt độ không quá cao.

• Thép carbon: có độ bền cao, phù hợp với nhiều hệ thống công nghiệp, dầu khí và hơi.

• Inox: thường được lựa chọn khi cần khả năng chống ăn mòn tốt, đặc biệt trong môi trường hóa chất, thực phẩm hoặc nước có tính ăn mòn.

• Đồng: phổ biến ở các hệ thống nước, khí và một số ứng dụng dân dụng hoặc công nghiệp nhẹ.

Thân van có thể được thiết kế theo nhiều kiểu kết nối như ren, mặt bích, hàn socket hoặc hàn đối đầu. Lựa chọn kiểu kết nối cần phù hợp với đường ống, áp suất và yêu cầu bảo trì của hệ thống.

Ngoài nhiệm vụ chịu áp lực, thân van còn ảnh hưởng đến tổn thất áp suất. Thiết kế đường dẫn bên trong càng hợp lý thì dòng lưu chất càng dễ đi qua, từ đó giảm tổn thất năng lượng trong hệ thống.

2. Đĩa van Bộ phận trực tiếp kiểm soát dòng chảy

Đĩa van (Valve Disc) là bộ phận chuyển động bên trong van, có nhiệm vụ trực tiếp thực hiện quá trình đóng, mở hoặc điều tiết dòng lưu chất.

Tùy vào cấu tạo từng loại van, đĩa có thể mang nhiều hình dạng khác nhau. Chẳng hạn, van cổng sử dụng cánh van dạng nêm hoặc bản phẳng; van bướm sử dụng một đĩa tròn xoay quanh trục; van cầu thường sử dụng đĩa chuyển động lên xuống để thay đổi tiết diện dòng chảy; trong khi van bi sử dụng một viên bi có lỗ xuyên tâm.

Khi van ở trạng thái mở, đĩa van được đưa ra khỏi vị trí cản dòng hoặc xoay đến vị trí cho phép lưu chất đi qua. Khi đóng, đĩa van tiếp xúc với bề mặt làm kín, hạn chế hoặc ngăn hoàn toàn dòng chảy.

Chất lượng của đĩa van có ảnh hưởng lớn đến tuổi thọ thiết bị. Đĩa phải có độ cứng và khả năng chống ăn mòn phù hợp. Với môi trường có hóa chất hoặc nhiệt độ cao, việc lựa chọn vật liệu đĩa không phù hợp có thể khiến bề mặt bị ăn mòn, biến dạng hoặc nhanh chóng mất khả năng làm kín.

Một yếu tố khác cần quan tâm là sự tương thích giữa đĩa van và bề mặt seat. Nếu hai bề mặt không phù hợp hoặc bị mài mòn, van có thể xuất hiện tình trạng rò rỉ ngay cả khi đã đóng hoàn toàn.

3. Cấu tạo van Trục van Cầu nối truyền chuyển động

Trục van (Valve Stem) là bộ phận kết nối cơ cấu vận hành bên ngoài với bộ phận đóng/mở bên trong. Có thể xem trục van như "cầu nối" truyền lực từ tay quay, tay gạt, bộ truyền động điện hoặc khí nén đến đĩa van.

Tùy theo thiết kế, trục có thể thực hiện chuyển động xoay, tịnh tiến hoặc kết hợp cả hai.

Ví dụ:

• Van bi thường sử dụng chuyển động xoay của trục để xoay viên bi.

• Van bướm sử dụng trục để xoay đĩa van quanh một góc nhất định.

• Van cổng thường sử dụng chuyển động tịnh tiến của trục để nâng hoặc hạ cánh van.

• Van cầu cũng sử dụng chuyển động lên xuống của trục để điều khiển đĩa.

Trục van thường được chế tạo từ các vật liệu có độ bền tốt như thép không gỉ hoặc các loại thép hợp kim phù hợp. Bộ phận này phải chịu lực cơ học trong quá trình vận hành nên yêu cầu độ cứng và khả năng chống mài mòn cao.

Một vấn đề quan trọng liên quan đến trục là độ kín tại vị trí trục đi xuyên qua thân van. Nếu khu vực này không được làm kín tốt, lưu chất có thể rò rỉ ra bên ngoài. Vì vậy, van thường sử dụng hệ thống packing hoặc phớt làm kín quanh trục.

4. Cấu tạo van Gioăng làm kín Yếu tố quyết định độ kín của van

Gioăng làm kín (Gasket/Seal) có nhiệm vụ ngăn lưu chất rò rỉ tại các vị trí tiếp xúc hoặc ghép nối giữa các bộ phận của van.

Trong thực tế, hệ thống làm kín của van có thể bao gồm nhiều thành phần như gioăng thân, gioăng mặt bích, seat, phớt trục hoặc packing. Vật liệu được lựa chọn tùy thuộc vào nhiệt độ, áp suất và tính chất hóa học của lưu chất.

Một số vật liệu làm kín phổ biến gồm:

• EPDM: thường được sử dụng trong hệ thống nước và một số môi trường phù hợp.

• NBR: có khả năng làm việc tốt với dầu và một số loại chất lỏng.

• PTFE (Teflon): có khả năng kháng hóa chất tốt và thường xuất hiện trong các van dùng cho môi trường ăn mòn.

• Graphite: thích hợp cho một số ứng dụng nhiệt độ cao.

• Vật liệu kim loại: được sử dụng trong những thiết kế yêu cầu khả năng chịu nhiệt, áp suất hoặc điều kiện làm việc đặc biệt.

Việc lựa chọn gioăng không nên chỉ dựa vào kích thước van. Cần xem xét đồng thời nhiệt độ làm việc, áp suất, loại lưu chất và vật liệu của các bộ phận tiếp xúc.

Nếu gioăng bị lão hóa, nứt, biến dạng hoặc không tương thích với lưu chất, van có thể xuất hiện hiện tượng rò rỉ. Trong một số trường hợp, việc thay gioăng đúng chủng loại có thể giúp khôi phục khả năng làm kín mà không cần thay toàn bộ van.

5. Mối liên hệ giữa các bộ phận trong cấu tạo van

Bốn bộ phận trên không hoạt động độc lập mà phối hợp với nhau để tạo thành một cơ cấu đóng mở hoàn chỉnh.

Có thể hình dung quá trình hoạt động theo trình tự:

Cơ cấu vận hành → Trục van → Đĩa van → Bề mặt làm kín → Kiểm soát dòng chảy.

Trong khi đó, thân van bao bọc và chịu áp lực cho toàn bộ cơ cấu, còn gioăng, seat và packing đảm nhiệm vai trò hạn chế rò rỉ.

Khi người vận hành tác động lên tay quay hoặc bộ truyền động, lực được truyền qua trục đến đĩa van. Đĩa thay đổi vị trí, từ đó thay đổi tiết diện dòng chảy. Khi đóng van, đĩa tiếp xúc với vị trí làm kín để ngăn lưu chất tiếp tục đi qua.

Chính sự phối hợp giữa các bộ phận này quyết định van có hoạt động ổn định, kín và bền hay không.

6. Một số bộ phận khác thường có trên van công nghiệp

Ngoài bốn thành phần chính, một chiếc van công nghiệp hoàn chỉnh còn có thể bao gồm nhiều chi tiết khác như:

• Nắp van (Bonnet): che chắn và cố định các bộ phận bên trong.

• Seat: tạo bề mặt tiếp xúc với đĩa để thực hiện chức năng làm kín.

• Packing: làm kín khu vực trục van.

• Tay quay hoặc tay gạt: dùng để vận hành van thủ công.

• Bộ truyền động: có thể là điện, khí nén hoặc thủy lực.

• Bu lông, đai ốc: dùng để liên kết các bộ phận.

• Lò xo: xuất hiện trong các loại van có cơ cấu hồi vị hoặc van an toàn.

• Bộ chỉ thị vị trí: giúp người vận hành nhận biết trạng thái đóng/mở.

Không phải loại van nào cũng có đầy đủ tất cả các bộ phận này. Cấu tạo thực tế phụ thuộc vào nguyên lý hoạt động và mục đích sử dụng của từng dòng van.

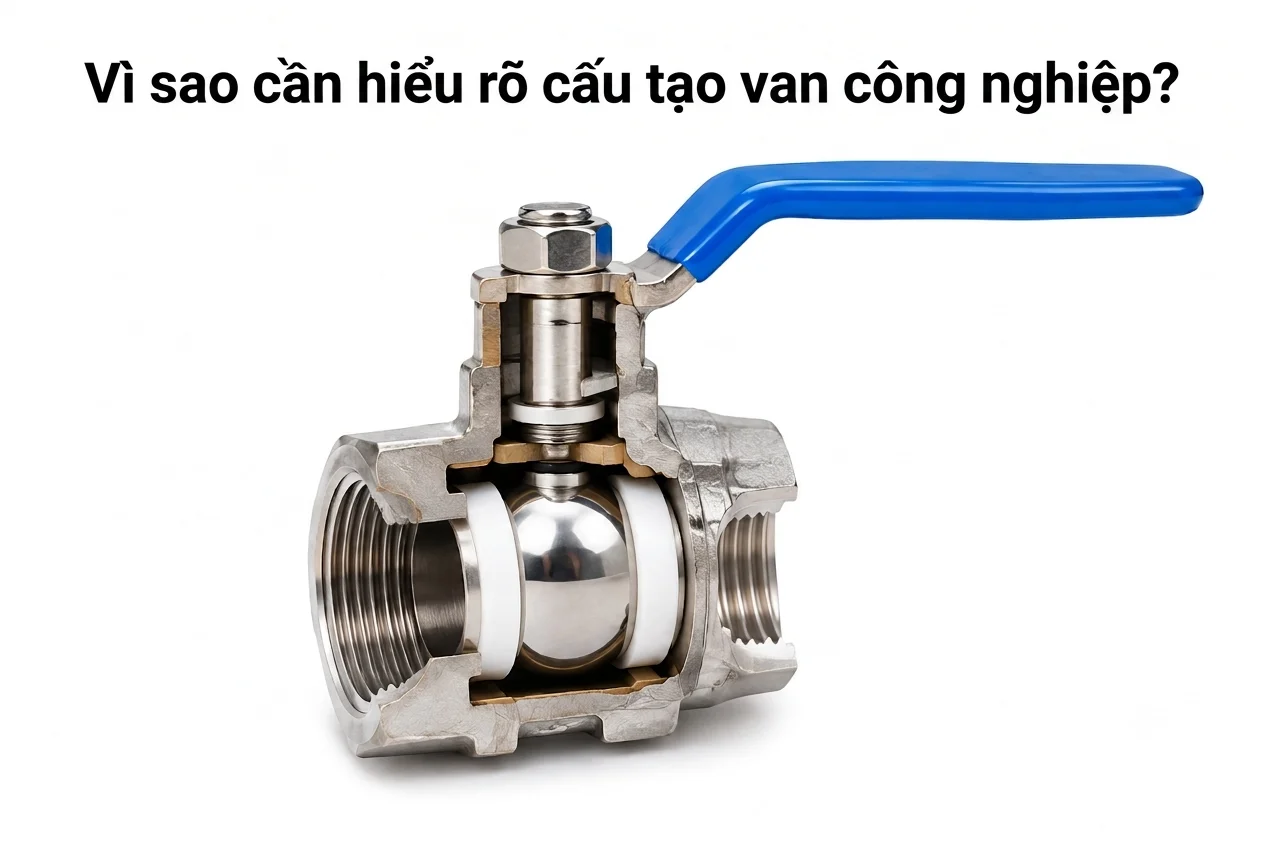

7. Vì sao cần hiểu rõ cấu tạo van công nghiệp?

Việc nắm được cấu tạo van mang lại nhiều lợi ích trong quá trình lựa chọn, lắp đặt và bảo dưỡng.

Thứ nhất, dễ lựa chọn đúng loại van. Khi hiểu chức năng của từng bộ phận, người dùng có thể đánh giá van dựa trên môi trường, áp suất, nhiệt độ và phương thức vận hành thay vì chỉ dựa vào kích thước.

Thứ hai, hỗ trợ bảo trì và sửa chữa. Khi van bị rò rỉ, khó đóng mở hoặc hoạt động không ổn định, việc xác định đúng bộ phận gặp vấn đề giúp rút ngắn thời gian xử lý.

Thứ ba, tăng tuổi thọ thiết bị. Kiểm tra định kỳ trục, đĩa, gioăng, seat và thân van giúp phát hiện sớm dấu hiệu ăn mòn hoặc hư hỏng.

Thứ tư, tăng độ an toàn cho hệ thống. Đối với đường ống dẫn hơi, khí nén, hóa chất hoặc dầu, một sự cố van có thể ảnh hưởng đến toàn bộ hệ thống. Vì vậy, lựa chọn đúng cấu tạo và vật liệu là yếu tố rất quan trọng.

8. Những lưu ý khi lựa chọn van công nghiệp

Không nên lựa chọn van chỉ dựa trên DN hoặc kích thước đường ống. Một số thông số cần được xem xét gồm:

• Loại lưu chất đi qua van.

• Áp suất làm việc và áp suất định mức.

• Nhiệt độ vận hành.

• Vật liệu thân, đĩa và trục.

• Vật liệu gioăng, seat và packing.

• Kiểu kết nối.

• Kích thước van.

• Phương thức vận hành thủ công hay tự động.

• Tần suất đóng mở.

• Yêu cầu về độ kín và tiêu chuẩn áp dụng.

Đặc biệt, với môi trường có tính ăn mòn hoặc nhiệt độ cao, cần ưu tiên vật liệu có khả năng làm việc phù hợp thay vì chỉ lựa chọn theo giá thành.

Kết luận

Cấu tạo van công nghiệp là sự kết hợp của nhiều bộ phận, trong đó thân van, đĩa van, trục van và gioăng làm kín là những thành phần nền tảng có mặt trong nhiều thiết kế van khác nhau. Thân van chịu áp lực và bảo vệ cơ cấu bên trong; đĩa van trực tiếp kiểm soát dòng chảy; trục van truyền chuyển động; còn hệ thống gioăng và bề mặt làm kín giúp hạn chế rò rỉ.

Hiểu rõ vai trò của từng bộ phận không chỉ giúp lựa chọn đúng loại van mà còn hỗ trợ hiệu quả cho quá trình lắp đặt, vận hành, kiểm tra và bảo dưỡng. Đối với mỗi hệ thống cụ thể, cần đồng thời xem xét lưu chất, áp suất, nhiệt độ, vật liệu và phương thức vận hành để lựa chọn van phù hợp, đảm bảo hiệu quả và độ an toàn lâu dài.
