Khóa Hơi Là Gì? Phân Loại, Cấu Tạo, Ứng Dụng Và Cách Chọn

Khóa hơi là thiết bị gì và vì sao được sử dụng phổ biến?

Trong hệ thống khí nén, việc kiểm soát và ngắt nguồn khí đúng lúc là yếu tố then chốt khi vận hành, bảo trì hoặc xử lý sự cố. Một hệ thống dù được thiết kế tốt đến đâu cũng cần có điểm để người vận hành có thể chủ động đóng hoặc mở dòng khí mà không ảnh hưởng đến toàn bộ đường ống.

Nếu đường ống không được trang bị thiết bị khóa phù hợp, việc cô lập một khu vực để sửa chữa hay thay thế linh kiện sẽ trở nên khó khăn, thậm chí buộc phải dừng cả hệ thống. Đây chính là lý do khóa, hơi được sử dụng rộng rãi: nó cho phép đóng, mở hoặc cô lập dòng khí tại một vị trí nhất định mà không làm gián đoạn các nhánh khác.

Bài viết này sẽ đi từ khái niệm cơ bản, cấu tạo, nguyên lý hoạt động, đến các loại phổ biến, thông số kỹ thuật cần lưu ý và cách lựa chọn khóa, hơi phù hợp cho từng hệ thống cụ thể.

Khóa hơi là gì?

Định nghĩa khóa hơi

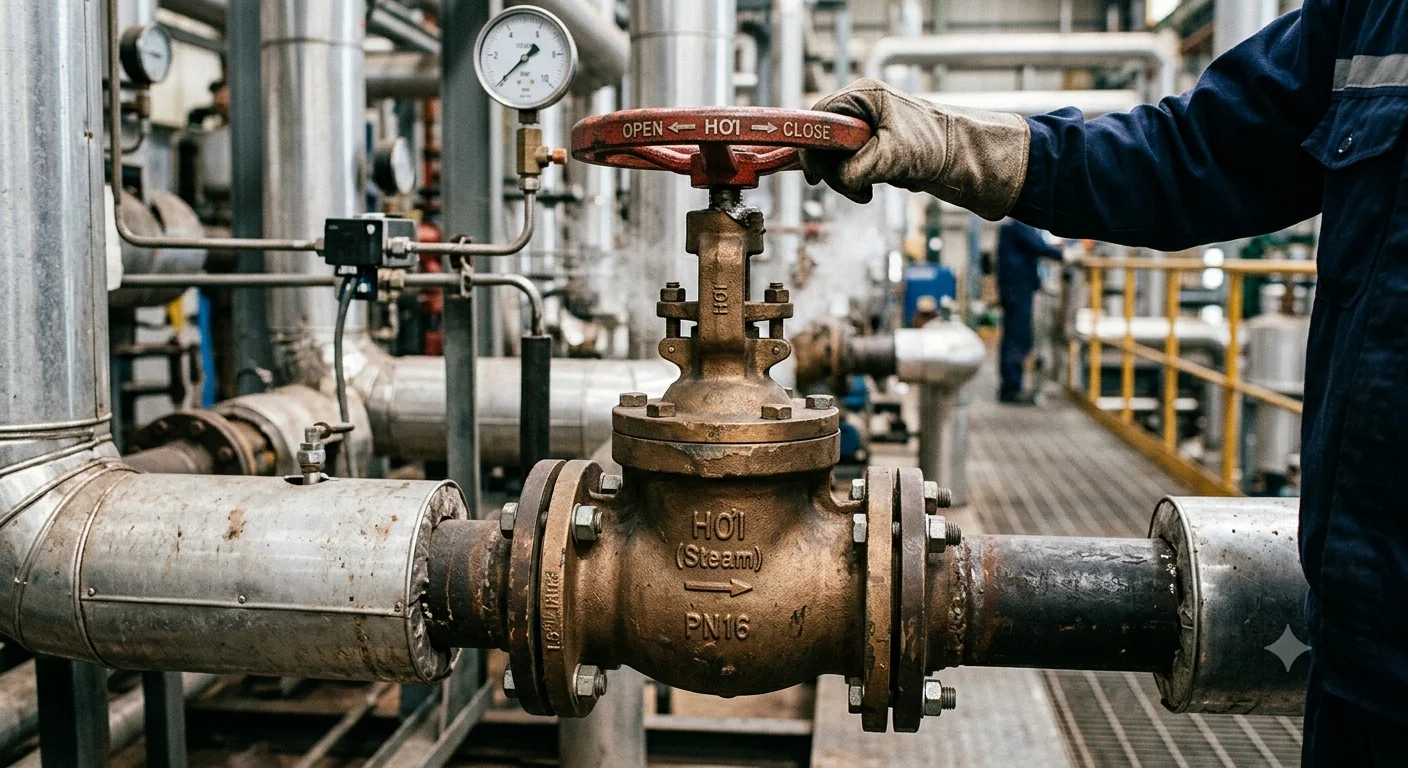

Khóa hơi là thiết bị dùng để đóng, mở hoặc cô lập dòng khí trong đường ống và hệ thống khí nén. Tùy theo thiết kế, khóa hơi có thể được vận hành bằng tay hoặc kết hợp với cơ cấu điều khiển tự động, với nhiều lựa chọn khác nhau về kích thước, vật liệu, kiểu kết nối và áp suất làm việc.

Về bản chất, "khóa, hơi" là cách gọi phổ biến trong thực tế sản xuất, chỉ nhóm thiết bị có chức năng kiểm soát dòng khí tại một điểm trên đường ống, chứ không phải một tiêu chuẩn kỹ thuật cố định về cấu tạo.

Vai trò của khóa hơi trong hệ thống khí

Khóa, hơi thường được bố trí tại các vị trí quan trọng như đầu ra của máy nén khí, trước các thiết bị sử dụng khí, hoặc tại điểm phân nhánh đường ống. Việc bố trí này giúp:

• Cô lập nhanh một khu vực khi cần bảo trì mà không ảnh hưởng đến các thiết bị khác.

• Kiểm soát áp suất cục bộ khi cần thiết.

• Tăng tính an toàn khi xử lý sự cố rò rỉ hoặc quá áp.

Cần phân biệt cách gọi thông dụng "khóa, hơi" với các loại van chuyên dụng như van bi, van kim hay van điện từ — đây đều là những dạng cấu tạo cụ thể có thể đảm nhiệm chức năng của một khóa, hơi. Vì vậy, thay vì chỉ dựa vào kích thước đường ống để chọn thiết bị, người dùng cần hiểu rõ chức năng thực tế mình cần trước khi quyết định.

Cấu tạo và nguyên lý hoạt động của khóa hơi

Các bộ phận chính

Một khóa, hơi thông thường gồm các bộ phận cơ bản sau:

• Thân van – phần khung chịu lực chính, chứa các bộ phận bên trong.

• Bộ phận đóng/mở – có thể là bi, kim hoặc màng tùy loại thiết kế.

• Tay gạt hoặc tay vặn – dùng để thao tác đóng/mở bằng tay.

• Cửa vào và cửa ra – điểm kết nối với đường ống.

• Gioăng/phớt làm kín – đảm bảo không rò rỉ khí khi đóng.

• Kết nối ren hoặc kết nối khác – tùy theo hệ thống lắp đặt (ren trong, ren ngoài, mặt bích...).

Nguyên lý đóng/mở

Khi cơ cấu đóng/mở ở trạng thái mở, dòng khí sẽ đi qua thân van một cách tự do. Khi chuyển sang trạng thái đóng, đường lưu chất bị chặn lại hoặc cô lập hoàn toàn khỏi phần còn lại của hệ thống.

Có thể hình dung dòng khí di chuyển theo sơ đồ đơn giản: nguồn khí → đường ống → khóa  hơi → thiết bị sử dụng khí. Tại vị trí khóa, hơi, người vận hành có toàn quyền kiểm soát việc khí có được tiếp tục lưu thông hay không.

Khả năng làm kín

Khả năng làm kín của khóa, hơi phụ thuộc vào nhiều yếu tố: thiết kế cơ cấu đóng/mở, chất liệu gioăng, độ chính xác gia công và điều kiện vận hành thực tế (áp suất, nhiệt độ, độ rung). Một khóa  hơi có thiết kế tốt nhưng lắp đặt sai hoặc dùng sai môi trường vẫn có thể bị rò rỉ theo thời gian.

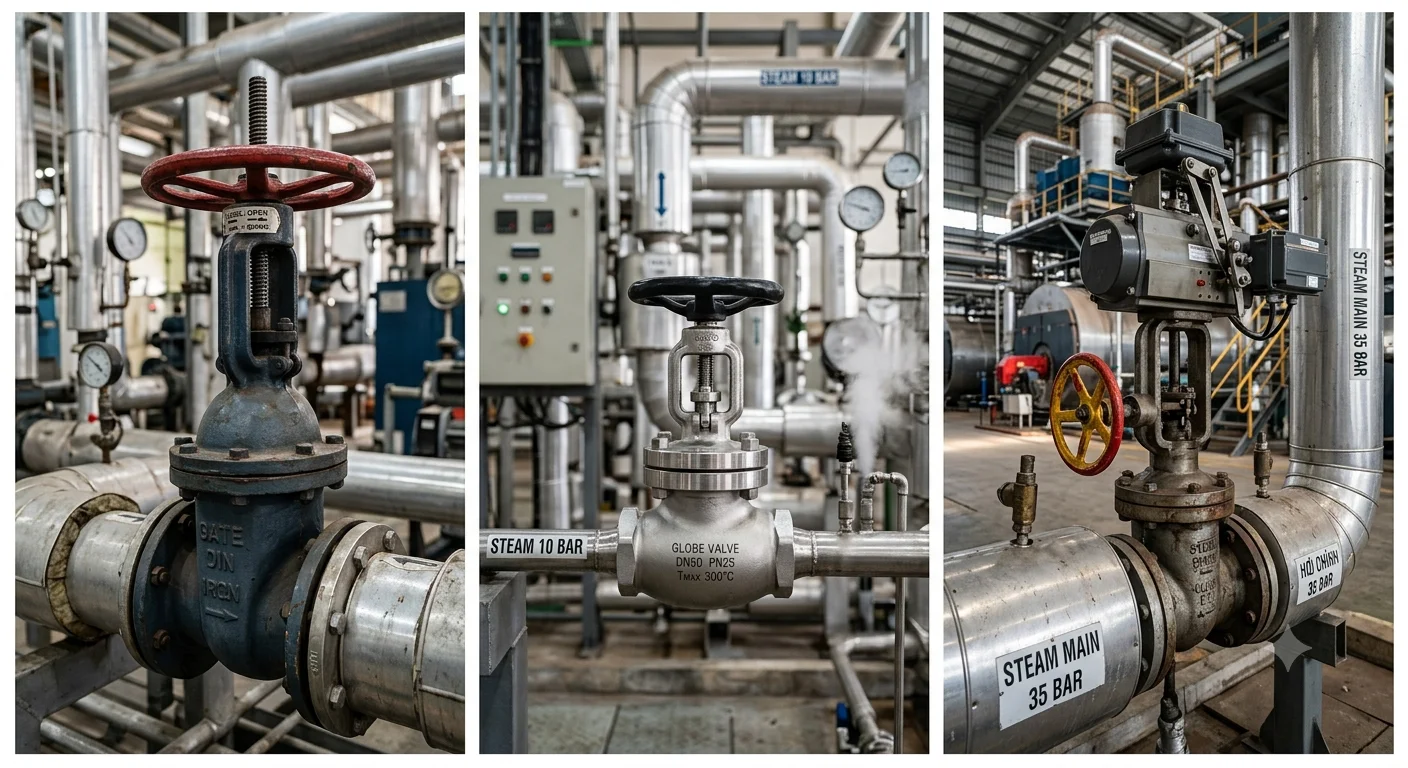

Các loại khóa hơi phổ biến hiện nay

Khóa  hơi dạng van bi

Đây là dạng phổ biến nhất nhờ cấu tạo đơn giản, đóng/mở nhanh chỉ bằng một thao tác xoay tay gạt 90 độ. Loại này phù hợp với nhu cầu đóng/mở dòng khí dứt khoát, không đòi hỏi điều chỉnh lưu lượng ở mức tinh vi.

Khóa  hơi dạng van kim

Van kim có khả năng điều chỉnh dòng khí chính xác hơn nhờ cơ cấu vặn từ từ. Loại này phù hợp khi hệ thống cần kiểm soát lưu lượng ở mức chi tiết, ví dụ như trong các ứng dụng đo lường hoặc thử nghiệm. Cần lưu ý phân biệt rõ chức năng điều tiết của van kim với chức năng đóng/ngắt hoàn toàn — hai mục đích này không nên bị nhầm lẫn khi lựa chọn thiết bị.

Khóa  hơi dạng van điện từ

Van điện từ đóng/mở thông qua tín hiệu điện, phù hợp với các hệ thống tự động hóa. Loại này có thể tích hợp vào mạch điều khiển khí nén, cho phép lập trình thời gian đóng/mở hoặc liên kết với cảm biến, giúp giảm sự can thiệp thủ công.

Khóa  hơi dạng van tay

Van tay thao tác trực tiếp, không cần nguồn điện, cấu tạo và vận hành tương đối đơn giản. Đây là lựa chọn phù hợp cho các vị trí cần thao tác thủ công thường xuyên hoặc trong môi trường không tiện lắp đặt hệ thống điện điều khiển.

Lưu ý chung: không nên đồng nhất mọi loại van dùng cho khí nén với "khóa  hơi". Việc lựa chọn cần dựa vào chức năng thực tế mà từng loại van đảm nhiệm trong hệ thống, thay vì chỉ dựa vào tên gọi.

Các thông số quan trọng khi chọn khóa  hơi

Kích thước và kiểu ren

Cần xác định đúng DN (đường kính danh nghĩa) hoặc kích thước đường ống, cùng với kích thước ren tương ứng. Không nên chỉ nhìn đường kính ngoài của ống để suy đoán kích thước van, vì điều này dễ dẫn đến sai lệch khi lắp đặt.

Vật liệu

Các vật liệu thường gặp gồm đồng, inox và nhựa hoặc vật liệu kỹ thuật khác. Việc lựa chọn vật liệu cần dựa trên môi trường sử dụng, nhiệt độ và áp suất thực tế của hệ thống — một vật liệu phù hợp với môi trường khô ráo có thể không bền trong môi trường ẩm hoặc có hóa chất.

Áp suất làm việc

Mỗi khóa  hơi đều có áp suất danh định được nhà sản xuất công bố. Tuyệt đối không sử dụng vượt quá giới hạn này, vì có thể gây hư hỏng thiết bị hoặc mất an toàn khi vận hành.

Nhiệt độ làm việc

Yếu tố này đặc biệt quan trọng khi khí có nhiệt độ cao hoặc hệ thống hoạt động trong môi trường khắc nghiệt. Gioăng và vật liệu thân van cần chịu được dải nhiệt độ thực tế của hệ thống.

Kiểu kết nối

Khóa  hơi có thể sử dụng ren trong, ren ngoài hoặc các kiểu kết nối khác tùy theo thiết kế của hệ thống đường ống hiện có. Kiểm tra kỹ kiểu kết nối trước khi mua sẽ tránh được tình trạng không tương thích khi lắp đặt.

Môi trường sử dụng

Cần phân biệt rõ khóa  hơi dùng cho khí nén thông thường với khóa  hơi dùng cho khí có yêu cầu đặc biệt, hoặc môi trường có độ ẩm, bụi bẩn hay hóa chất ăn mòn.

So sánh khóa  hơi với một số loại van thường gặp

Từ bảng so sánh trên có thể thấy không có một loại van nào phù hợp cho mọi hệ thống. Nếu mục tiêu chủ yếu là đóng/ngắt nhanh, nên ưu tiên cấu hình phù hợp với chức năng này như van bi. Nếu hệ thống cần điều khiển tự động, van điện từ hoặc giải pháp điều khiển tương ứng sẽ phù hợp hơn. Còn nếu yêu cầu chính là điều chỉnh lưu lượng ở mức chính xác, van kim là lựa chọn hợp lý.

Tại sao phải chọn đúng loại khóa hơi?

Việc chọn sai khóa  hơi có thể dẫn đến nhiều hệ quả không mong muốn:

• Chọn sai kích thước khiến việc lắp đặt gặp khó khăn hoặc ảnh hưởng đến lưu lượng khí thực tế.

• Chọn sai vật liệu làm giảm độ bền thiết bị khi sử dụng trong môi trường không phù hợp.

• Sử dụng ở áp suất cao hơn mức cho phép làm tăng nguy cơ rò rỉ hoặc hư hỏng nghiêm trọng.

• Chọn sai kiểu kết nối khiến thiết bị không tương thích với đường ống hiện có.

• Dùng van đóng/ngắt cho mục đích điều tiết liên tục có thể làm giảm tuổi thọ thiết bị đáng kể.

• Không kiểm tra kỹ gioăng và khả năng làm kín dễ dẫn đến rò rỉ khí sau một thời gian sử dụng.

Khóa  hơi được sử dụng ở đâu?

Khóa  hơi xuất hiện trong nhiều hệ thống và ứng dụng khác nhau, bao gồm:

• Hệ thống khí nén trong nhà máy sản xuất.

• Đường ống cấp khí cho máy móc, thiết bị.

• Các thiết bị sử dụng khí nén trực tiếp.

• Hệ thống tự động hóa trong dây chuyền sản xuất.

• Máy đóng gói.

• Hệ thống điều khiển bằng khí nén.

• Khu vực cần cô lập một nhánh đường ống riêng để bảo trì mà không ảnh hưởng toàn hệ thống.

Một ví dụ thực tế về vị trí của khóa  hơi trong hệ thống: máy nén khí → bình chứa → đường ống chính → khóa  hơi → bộ lọc → van điều khiển → thiết bị khí nén. Vị trí này cho phép người vận hành cô lập nhanh phần thiết bị phía sau khi cần kiểm tra hoặc sửa chữa.

Những sai lầm thường gặp khi sử dụng khóa  hơi

Sai lầm 1: Chỉ chọn theo kích thước — nhiều người chỉ quan tâm đến kích thước ống mà bỏ qua áp suất, nhiệt độ và vật liệu phù hợp.

Sai lầm 2: Dùng sai mục đích — sử dụng thiết bị đóng/ngắt như một thiết bị điều tiết liên tục, dẫn đến hao mòn nhanh.

Sai lầm 3: Lắp ngược hoặc sai hướng — đặc biệt quan trọng với những loại van có yêu cầu về hướng dòng khí.

Sai lầm 4: Siết ren quá mạnh — có thể làm hỏng ren, nứt thân van hoặc ảnh hưởng đến khả năng làm kín.

Sai lầm 5: Không kiểm tra rò rỉ — sau khi lắp đặt, cần kiểm tra toàn bộ vị trí kết nối trước khi đưa vào vận hành chính thức.

Sai lầm 6: Không cô lập nguồn khí trước khi bảo trì — đây là vấn đề an toàn cần đặc biệt lưu ý, tránh gây tai nạn khi thao tác.

Cách chọn khóa  hơi phù hợp cho hệ thống

Có thể áp dụng checklist 7 bước sau khi cần lựa chọn khóa  hơi:

Bước 1: Xác định loại lưu chất đang sử dụng trong hệ thống.

Bước 2: Xác định kích thước đường ống hiện tại.

Bước 3: Xác định kiểu kết nối cần thiết (ren trong, ren ngoài hoặc kiểu khác).

Bước 4: Kiểm tra áp suất làm việc thực tế của hệ thống.

Bước 5: Kiểm tra nhiệt độ làm việc, đặc biệt nếu khí có nhiệt độ cao.

Bước 6: Chọn vật liệu thân van và gioăng phù hợp với môi trường sử dụng.

Bước 7: Xác định phương thức vận hành phù hợp: thủ công hay tự động.

Không nên lựa chọn khóa  hơi chỉ dựa trên giá bán hoặc kích thước ren. Khả năng tương thích với môi trường và các thông số vận hành mới là yếu tố cần kiểm tra trước tiên, vì đây là những yếu tố quyết định độ bền và an toàn khi sử dụng lâu dài.

Hướng dẫn lắp đặt và sử dụng khóa  hơi

Trước khi lắp:

• Ngắt nguồn khí hoàn toàn.

• Xả áp trong đường ống trước khi thao tác.

• Kiểm tra kích thước và ren của khóa  hơi so với đường ống.

• Kiểm tra tình trạng thiết bị trước khi lắp đặt.

Khi lắp:

• Làm sạch đường ống, loại bỏ bụi bẩn hoặc dị vật.

• Đảm bảo kết nối đúng chiều và đúng vị trí.

• Sử dụng vật liệu làm kín phù hợp với kiểu ren (băng tan, keo chuyên dụng...).

• Không tác động lực quá mức lên thân van khi siết chặt.

Sau khi lắp:

• Mở nguồn khí từ từ, tránh mở đột ngột gây sốc áp.

• Kiểm tra kỹ các vị trí có khả năng rò rỉ.

• Kiểm tra khả năng đóng/mở của van có trơn tru hay không.

• Theo dõi thiết bị trong điều kiện vận hành thực tế một thời gian đầu.

Checklist kiểm tra nhanh trước khi mua khóa  hơi

• Đúng kích thước?

• Đúng loại ren?

• Đúng vật liệu?

• Đúng áp suất?

• Đúng nhiệt độ?

• Phù hợp môi trường khí?

• Phù hợp mục đích đóng/ngắt hay điều tiết?

• Có phụ kiện lắp đặt tương thích?

• Có thông số kỹ thuật rõ ràng?

• Có chính sách bảo hành/đổi trả phù hợp?

Câu hỏi thường gặp về khóa  hơi

1. Khóa  hơi là gì?
Khóa  hơi là thiết bị dùng để đóng, mở hoặc cô lập dòng khí trong đường ống và hệ thống khí nén.

2. Khóa  hơi có giống van bi không?
Không hoàn toàn. "Khóa  hơi" là cách gọi theo chức năng, trong khi van bi là một dạng cấu tạo cụ thể có thể được sử dụng để đóng/ngắt khí.

3. Làm sao chọn đúng kích thước khóa  hơi?
Cần đối chiếu kích thước kết nối của đường ống, kiểu ren và thông số kỹ thuật của thiết bị, thay vì chỉ ước lượng bằng mắt thường.

4. Khóa  hơi có dùng được cho hệ thống áp suất cao không?
Chỉ khi model cụ thể có mức áp suất làm việc phù hợp với hệ thống. Cần kiểm tra kỹ thông số từ nhà sản xuất trước khi sử dụng.

5. Khi nào nên thay khóa  hơi?
Nên thay khi xuất hiện rò rỉ, khó đóng/mở, hư gioăng, ăn mòn hoặc khi thiết bị không còn đáp ứng điều kiện vận hành của hệ thống.

Khóa  hơi lựa chọn đúng giúp hệ thống vận hành ổn định

Khóa  hơi đóng vai trò quan trọng trong việc đóng/ngắt và cô lập dòng khí của hệ thống khí nén. Với nhiều dạng thiết kế và phương thức vận hành khác nhau — từ van bi, van kim, van điện từ đến van tay — mỗi loại đều có ưu điểm riêng phù hợp với từng mục đích sử dụng cụ thể.

Khi lựa chọn khóa  hơi, cần quan tâm đồng thời đến kích thước, kiểu ren, vật liệu, áp suất, nhiệt độ và môi trường sử dụng thực tế. Việc lắp đặt đúng cách và kiểm tra rò rỉ sau khi lắp cũng góp phần quan trọng giúp hạn chế sự cố trong suốt quá trình vận hành.

Nếu bạn đang cần chọn khóa  hơi cho hệ thống khí nén của mình, hãy xác định trước kích thước ren, áp suất làm việc, vật liệu và môi trường sử dụng. Việc cung cấp các thông số này sẽ giúp việc tư vấn loại khóa  hơi phù hợp trở nên chính xác và nhanh chóng hơn.
