Khớp nối nhanh Clamp inox

Ứng dụng của khớp nối nhanh Clamp inox trong ngành thực phẩm và đồ uống

Trong các hệ thống đường ống của ngành thực phẩm và đồ uống, yêu cầu về vệ sinh, an toàn sản phẩm, khả năng làm sạch và chống ăn mòn luôn được đặt lên hàng đầu. Vì vậy, bên cạnh vật liệu đường ống, các phụ kiện kết nối cũng cần đáp ứng những tiêu chuẩn nghiêm ngặt để hạn chế nguy cơ nhiễm bẩn và giúp quá trình bảo trì diễn ra thuận tiện.

Khớp nối nhanh C1amp inox là một trong những phụ kiện được sử dụng phổ biến trong các hệ thống này. Với thiết kế gồm ferrule, gioăng và cùm Clamp, sản phẩm cho phép kết nối hoặc tháo rời đường ống nhanh chóng mà không cần thực hiện các thao tác hàn phức tạp. Đây là giải pháp phù hợp cho nhiều dây chuyền sản xuất sữa, bia, nước giải khát, thực phẩm lỏng và các hệ thống xử lý nguyên liệu.

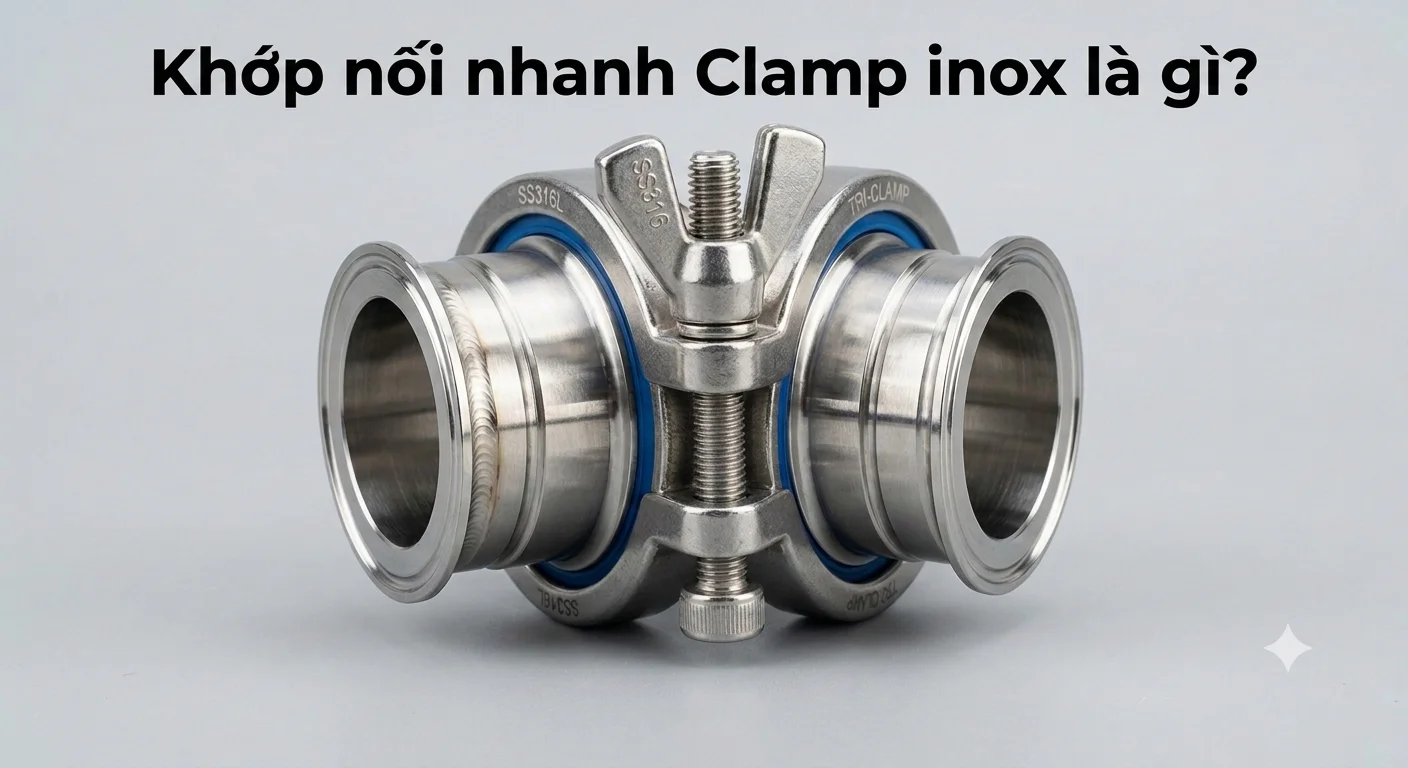

Khớp nối nhanh Clamp inox là gì?

Khớp nối nhanh Clamp inox, còn được gọi là bộ cùm Clamp inox hoặc sanitary Clamp fitting, là phụ kiện dùng để liên kết hai đoạn ống, van, bơm hoặc thiết bị có đầu kết nối tương thích.

Một bộ kết nối Clamp thường gồm:

• Hai đầu ferrule inox: được hàn hoặc kết nối với đường ống và thiết bị.

• Gioăng làm kín: nằm giữa hai mặt ferrule, giúp ngăn rò rỉ.

• Cùm Clamp: ôm bên ngoài hai đầu ferrule và tạo lực ép để duy trì mối nối.

• Một số hệ thống có thể sử dụng thêm nắp bịt, cút, tê, co hoặc các phụ kiện vệ sinh khác.

So với phương pháp nối ren hoặc hàn cố định, Clamp tạo ra một mối nối có thể tháo lắp tương đối nhanh. Đặc điểm này đặc biệt hữu ích trong dây chuyền cần vệ sinh, kiểm tra và thay đổi thiết bị thường xuyên.

Vì sao Clamp inox được sử dụng rộng rãi trong ngành thực phẩm và đồ uống?

Khả năng đáp ứng yêu cầu vệ sinh

Trong sản xuất thực phẩm, bề mặt tiếp xúc với nguyên liệu cần hạn chế tối đa các vị trí có thể tích tụ cặn bẩn, vi sinh vật hoặc hóa chất vệ sinh.

Khớp nối Clamp inox được thiết kế với bề mặt tương đối nhẵn và cấu trúc kết nối đơn giản. Khi lựa chọn đúng loại ferrule, gioăng và phụ kiện sanitary, mối nối có thể giảm các khe hở không cần thiết trong đường ống.

Đây là một trong những lý do Clamp thường xuất hiện trong các dây chuyền yêu cầu tiêu chuẩn vệ sinh cao.

Chống ăn mòn tốt

Inox, đặc biệt là inox 304 và inox 316/316L, có khả năng chống ăn mòn tốt hơn nhiều vật liệu thông thường.

Trong ngành thực phẩm và đồ uống, đường ống có thể tiếp xúc với nước, sữa, bia, nước trái cây, dung dịch vệ sinh hoặc nhiều loại nguyên liệu khác nhau. Việc sử dụng inox phù hợp giúp tăng độ bền của hệ thống và giảm nguy cơ gỉ sét.

Với môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt, inox 316L thường được cân nhắc nhờ khả năng chống ăn mòn tốt hơn inox 304.

Tháo lắp nhanh

Một ưu điểm nổi bật của Clamp chính là khả năng tháo lắp thuận tiện. Người vận hành có thể mở cùm Clamp để tách hai đầu nối mà không cần sử dụng các thao tác gia công phức tạp.

Điều này giúp tiết kiệm thời gian khi:

• Vệ sinh đường ống.

• Kiểm tra gioăng.

• Thay thế thiết bị.

• Bảo dưỡng van và bơm.

• Thay đổi cấu hình dây chuyền.

Ứng dụng của khớp nối nhanh Clamp inox trong từng dây chuyền

Dây chuyền sản xuất sữa và sản phẩm từ sữa

Đây là một trong những lĩnh vực tiêu biểu sử dụng phụ kiện Clamp inox.

Khớp nối có thể được sử dụng trên đường ống vận chuyển:

• Sữa tươi.

• Sữa tiệt trùng.

• Sữa chua.

• Kem.

• Phô mai.

• Các sản phẩm từ sữa khác.

Trong dây chuyền sữa, việc kiểm soát vệ sinh đặc biệt quan trọng vì cặn sữa có thể tạo điều kiện cho vi sinh vật phát triển nếu hệ thống không được làm sạch đúng cách.

Clamp giúp tháo các đoạn đường ống hoặc thiết bị cần thiết để kiểm tra và bảo trì. Khi kết hợp với hệ thống CIP – Clean In Place, việc vệ sinh bên trong đường ống có thể được thực hiện hiệu quả hơn mà không phải tháo toàn bộ hệ thống.

Dây chuyền sản xuất bia và đồ uống có cồn

Trong ngành bia, Clamp inox thường được sử dụng tại các tuyến đường ống vận chuyển nguyên liệu, bia thành phẩm và kết nối với bồn chứa, bộ lọc, máy chiết rót.

Các vị trí thường gặp gồm:

• Đường ống từ bồn lên men.

• Đường ống lọc bia.

• Đường ống chiết rót.

• Kết nối bồn chứa.

• Kết nối bơm và thiết bị xử lý.

Do bia là sản phẩm yêu cầu kiểm soát nghiêm ngặt về vệ sinh và chất lượng, việc sử dụng phụ kiện sanitary phù hợp giúp hạn chế nguy cơ nhiễm bẩn trong quá trình sản xuất.

Dây chuyền nước giải khát

Các nhà máy sản xuất nước ngọt, nước trái cây, nước tinh khiết hoặc đồ uống đóng chai cũng có nhu cầu lớn đối với khớp nối Clamp inox.

Phụ kiện có thể được sử dụng để kết nối:

Bồn chứa → đường ống → bộ lọc → bơm → máy chiết rót.

Đặc biệt tại các vị trí cần tháo lắp thường xuyên, Clamp giúp quá trình bảo dưỡng và kiểm tra thuận tiện hơn.

Sản xuất thực phẩm dạng lỏng

Ngoài đồ uống, Clamp inox còn phù hợp với nhiều dây chuyền chế biến thực phẩm dạng lỏng như:

• Dầu ăn.

• Nước tương.

• Nước mắm.

• Siro.

• Sốt.

• Dung dịch thực phẩm.

• Nguyên liệu dạng lỏng.

Tùy vào tính chất của môi chất, doanh nghiệp cần lựa chọn đúng loại inox và vật liệu gioăng để đảm bảo độ bền cũng như khả năng tương thích hóa học.

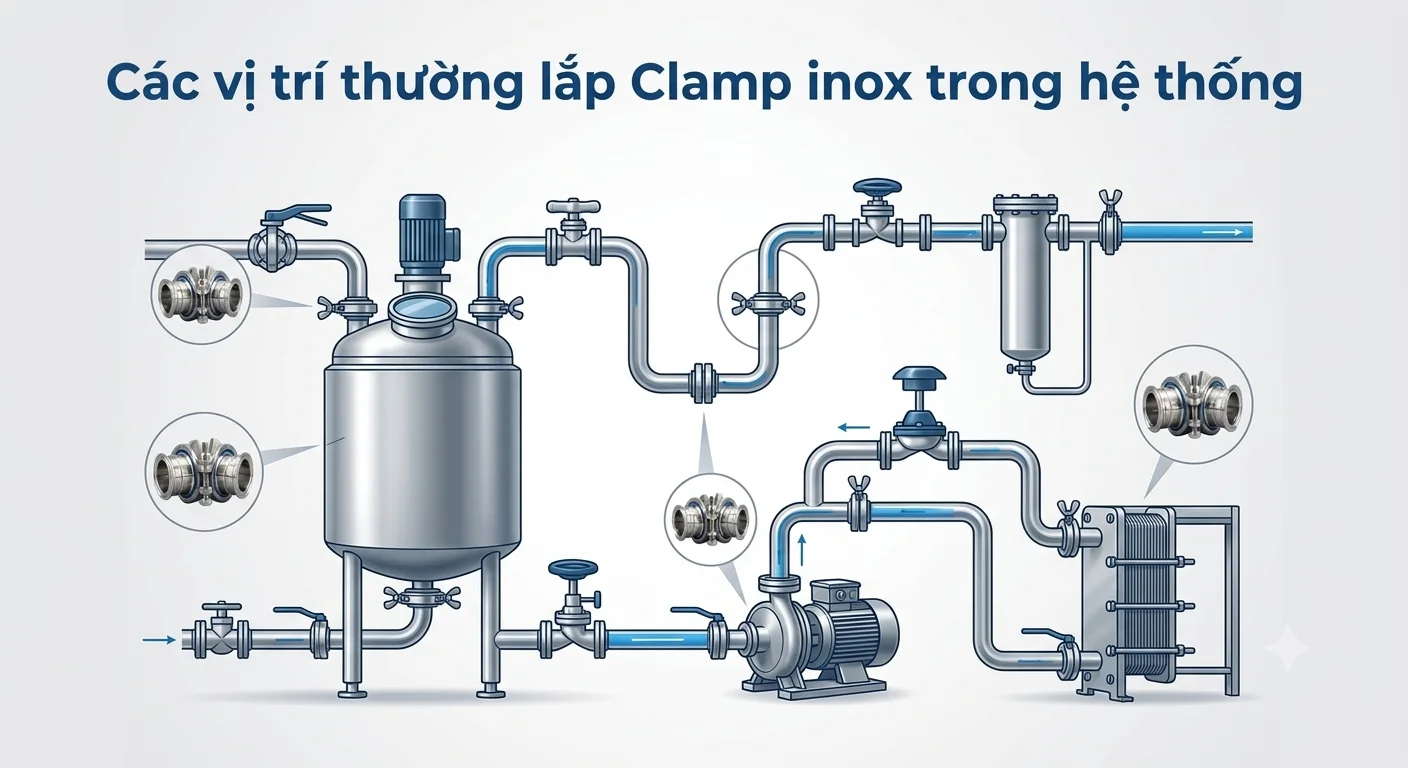

Các vị trí thường lắp Clamp inox trong hệ thống

Không chỉ được sử dụng để nối hai đoạn ống, khớp nối nhanh Clamp inox còn xuất hiện ở nhiều vị trí khác nhau.

Kết nối đường ống

Đây là ứng dụng cơ bản nhất. Hai đoạn ống có thể được nối thông qua hai đầu ferrule và cùm Clamp.

Ưu điểm là khi cần bảo trì, người dùng có thể tháo mối nối mà không phải cắt đường ống.

Kết nối bơm

Trong dây chuyền thực phẩm, bơm thường phải tháo ra để kiểm tra hoặc bảo dưỡng. Sử dụng Clamp tại đầu kết nối giúp quá trình này thuận tiện hơn.

Kết nối bồn chứa

Clamp có thể được sử dụng tại các đường ống ra vào bồn chứa, bồn lên men, bồn phối trộn hoặc bồn trung gian.

Kết nối van và thiết bị đo

Các loại van, đồng hồ đo, cảm biến hoặc thiết bị xử lý có thể được tích hợp vào đường ống thông qua các phụ kiện Clamp phù hợp.

Nhờ đó, việc thay thế từng thiết bị có thể thực hiện mà không nhất thiết phải tháo toàn bộ đường ống.

Vai trò của Clamp inox trong hệ thống CIP

CIP (Clean In Place) là phương pháp vệ sinh thiết bị và đường ống tại chỗ mà không cần tháo rời toàn bộ hệ thống.

Trong các dây chuyền thực phẩm và đồ uống, CIP thường sử dụng nước nóng, dung dịch kiềm, axit hoặc các hóa chất vệ sinh chuyên dụng theo quy trình của nhà máy.

Khớp nối Clamp inox có vai trò quan trọng khi được sử dụng trong hệ thống có yêu cầu vệ sinh thường xuyên. Thiết kế đúng chuẩn giúp giảm những vị trí khó làm sạch và hỗ trợ quá trình tuần hoàn dung dịch vệ sinh.

Tuy nhiên, hiệu quả thực tế không chỉ phụ thuộc vào Clamp mà còn liên quan đến thiết kế toàn bộ hệ thống, chất lượng bề mặt inox, loại gioăng, tốc độ dòng chảy và quy trình CIP.

Những yếu tố cần lưu ý khi lựa chọn Clamp inox

Lựa chọn vật liệu

Inox 304 phù hợp với nhiều ứng dụng thực phẩm và đồ uống thông thường nhờ khả năng chống ăn mòn tốt, độ bền cao và chi phí hợp lý.

Inox 316/316L có khả năng chống ăn mòn tốt hơn, đặc biệt phù hợp với môi trường có hóa chất hoặc yêu cầu cao về vệ sinh.

Chọn đúng kích thước

Cần xác định đường kính ống, kích thước ferrule và tiêu chuẩn Clamp trước khi mua.

Không nên chỉ dựa vào đường kính danh nghĩa của đường ống vì các tiêu chuẩn sanitary khác nhau có thể có kích thước thực tế khác nhau.

Chọn vật liệu gioăng

Gioăng là bộ phận trực tiếp tạo độ kín cho mối nối. Một số vật liệu thường được sử dụng gồm EPDM, silicone, PTFE hoặc các vật liệu chuyên dụng khác.

Việc lựa chọn cần dựa trên:

• Nhiệt độ làm việc.

• Áp suất.

• Loại môi chất.

• Hóa chất vệ sinh.

• Yêu cầu vệ sinh của dây chuyền.

Kiểm tra tiêu chuẩn vệ sinh

Đối với dây chuyền thực phẩm và đồ uống, không nên lựa chọn phụ kiện chỉ dựa vào giá thành. Cần xem xét nguồn gốc vật liệu, độ hoàn thiện bề mặt, tiêu chuẩn thiết kế và khả năng đáp ứng yêu cầu vệ sinh của hệ thống.

Sai lầm thường gặp khi sử dụng Clamp inox

Một lỗi phổ biến là lựa chọn Clamp không đúng kích thước, khiến mối nối không kín hoặc khó lắp đặt.

Ngoài ra, gioăng bị lão hóa nhưng không được thay thế cũng có thể gây rò rỉ. Việc siết Clamp quá mạnh cũng không phải lúc nào cũng tốt vì có thể làm biến dạng gioăng.

Một số lỗi khác gồm:

• Sử dụng inox không phù hợp với môi trường.

• Trộn lẫn các tiêu chuẩn Clamp khác nhau.

• Bỏ qua tình trạng bề mặt ferrule.

• Không vệ sinh mối nối định kỳ.

• Sử dụng gioăng không tương thích với hóa chất CIP.

• Lắp đặt sai vị trí hoặc tạo ứng suất lên đường ống.

Kết luận

Khớp nối nhanh Clamp inox là giải pháp kết nối có tính thực tiễn cao trong ngành thực phẩm và đồ uống nhờ khả năng tháo lắp nhanh, chống ăn mòn tốt và phù hợp với các hệ thống yêu cầu vệ sinh cao.

Từ dây chuyền sản xuất sữa, bia, nước giải khát đến các hệ thống chế biến thực phẩm dạng lỏng, Clamp inox có thể được sử dụng để kết nối đường ống, bơm, van, bồn chứa và nhiều thiết bị khác. Đặc biệt, khả năng tháo lắp thuận tiện giúp phụ kiện này phù hợp với những dây chuyền cần vệ sinh và bảo trì thường xuyên.

Để hệ thống vận hành ổn định, doanh nghiệp cần lựa chọn đúng vật liệu inox, kích thước Clamp, tiêu chuẩn kết nối và loại gioăng, đồng thời đảm bảo quy trình lắp đặt, vệ sinh và bảo dưỡng đúng kỹ thuật. Đây là yếu tố quyết định độ kín, tuổi thọ của mối nối và mức độ an toàn vệ sinh của toàn bộ dây chuyền.
