Kitz Gate Valves Specification

Cách chọn thông số Kitz Gate Valves Specification phù hợp cho hệ thống cấp thoát nước và PCCC

Trong các hệ thống cấp nước, thoát nước và phòng cháy chữa cháy (PCCC), Kitz Gate Valve là dòng van cổng được sử dụng phổ biến nhờ khả năng đóng mở chắc chắn, kết cấu bền và phù hợp với nhiều đường ống công nghiệp. Tuy nhiên, để van hoạt động ổn định, việc lựa chọn đúng Kitz Gate Valves Specification là yếu tố rất quan trọng.

Không chỉ đơn giản là chọn van theo đường kính DN, người dùng cần xem xét đồng thời các yếu tố như vật liệu thân van, áp suất làm việc, kích thước, kiểu kết nối, vật liệu đĩa van, kiểu ty van và môi trường chất lưu. Một lựa chọn không phù hợp có thể gây rò rỉ, sụt áp, ăn mòn hoặc làm giảm tuổi thọ toàn bộ hệ thống.

Dưới đây là hướng dẫn chi tiết giúp lựa chọn thông số Kitz Gate Valves Specification phù hợp cho hệ thống cấp thoát nước và PCCC.

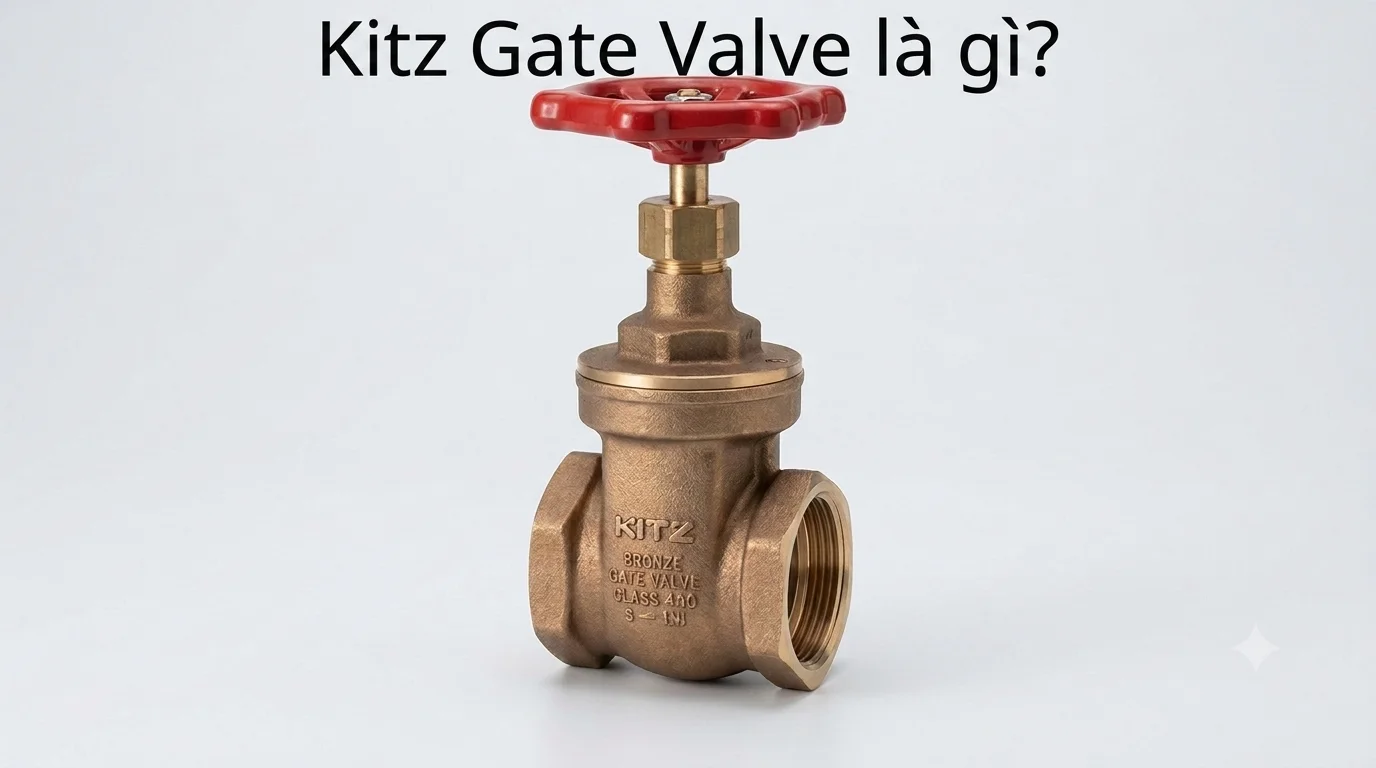

Kitz Gate Valve là gì?

Kitz Gate Valve hay van cổng Kitz là loại van công nghiệp sử dụng một đĩa van dạng cổng để đóng hoặc mở dòng chảy trong đường ống. Khi vận hành, đĩa van chuyển động lên xuống theo trục, tạo ra trạng thái đóng hoặc mở hoàn toàn.

Khác với van cầu hoặc van bướm, van cổng thường được thiết kế để đóng/mở dòng chảy, thay vì điều tiết lưu lượng liên tục. Khi mở hoàn toàn, cửa van tạo tiết diện dòng chảy tương đối lớn, giúp hạn chế tổn thất áp suất.

Van cổng Kitz có thể được ứng dụng trong:

• Hệ thống cấp nước sạch.

• Đường ống thoát nước.

• Hệ thống cấp nước đô thị.

• Trạm bơm và xử lý nước.

• Hệ thống PCCC.

• Đường ống công nghiệp.

• Một số hệ thống sử dụng nước hoặc chất lỏng phù hợp với vật liệu van.

Vì vậy, khi lựa chọn sản phẩm, cần đối chiếu đầy đủ Kitz Gate Valves Specification với yêu cầu thực tế của hệ thống.

Chọn vật liệu van theo môi trường sử dụng

Vật liệu là một trong những thông số đầu tiên cần xác định. Tùy môi trường chất lưu, nhiệt độ, áp suất và điều kiện lắp đặt mà có thể cân nhắc đồng/thau, gang, gang dẻo hoặc inox.

Van cổng đồng/thau

Các dòng van bằng đồng hoặc đồng thau thường phù hợp với đường ống kích thước nhỏ, đặc biệt trong hệ thống cấp nước dân dụng, nước sạch hoặc một số hệ thống kỹ thuật quy mô nhỏ.

Ưu điểm của nhóm vật liệu này là:

• Kết cấu tương đối nhỏ gọn.

• Khả năng chống ăn mòn tốt trong môi trường nước phù hợp.

• Dễ lắp đặt.

• Phù hợp với nhiều đường ống ren kích thước nhỏ.

Tuy nhiên, cần kiểm tra giới hạn áp suất và nhiệt độ cụ thể của từng model trước khi lựa chọn.

Van cổng gang hoặc gang dẻo

Đối với hệ thống cấp thoát nước có kích thước đường ống từ trung bình đến lớn, van cổng gang hoặc gang dẻo thường là lựa chọn đáng cân nhắc.

Gang dẻo có ưu điểm về khả năng chịu lực, chịu va đập và phù hợp với các hệ thống đường ống có kích thước lớn.

Một số ứng dụng điển hình gồm:

• Đường ống cấp nước đô thị.

• Hệ thống cấp nước cho tòa nhà.

• Trạm bơm.

• Hệ thống PCCC.

• Đường ống kỹ thuật trong nhà máy.

Van cổng inox

Nếu môi trường có tính ăn mòn cao hoặc yêu cầu cao về khả năng chống oxy hóa, inox có thể là lựa chọn phù hợp hơn. Tuy nhiên, không nên mặc định inox luôn tốt hơn mọi vật liệu khác. Chi phí đầu tư và yêu cầu thực tế cần được cân đối.

Lựa chọn áp suất làm việc

Một thông số quan trọng khác trong Kitz Gate Valves Specification là áp suất định mức.

Trong hệ thống cấp nước và PCCC, cần xác định:

Áp suất làm việc thực tế ≤ áp suất cho phép của van.

Ví dụ, các hệ thống nước thông thường có thể sử dụng những cấp áp lực phổ biến như JIS 10K hoặc PN16, tùy thiết kế và tiêu chuẩn của hệ thống.

Tuy nhiên, không nên chỉ nhìn vào con số PN hoặc 10K mà bỏ qua các điều kiện khác. Áp suất cho phép còn liên quan đến:

• Vật liệu thân van.

• Nhiệt độ chất lưu.

• Kích thước van.

• Model cụ thể.

• Tiêu chuẩn thiết kế.

• Điều kiện vận hành.

Đối với hệ thống PCCC, yếu tố áp lực càng cần được kiểm tra cẩn thận vì van là một phần của hệ thống có yêu cầu cao về độ tin cậy.

Lưu ý: Không nên chọn van có áp suất định mức thấp hơn áp suất cực đại mà hệ thống có thể phát sinh, đặc biệt trong trường hợp có bơm tăng áp hoặc hiện tượng áp suất tăng đột biến.

Chọn đúng kích thước DN

Kích thước là thông số thường được quan tâm đầu tiên khi mua Kitz Gate Valve. Tuy nhiên, chọn đúng DN không có nghĩa là chỉ nhìn đường kính ngoài của ống.

Cần xác định:

• DN của đường ống.

• Đường kính trong thực tế.

• Tiêu chuẩn đường ống.

• Lưu lượng thiết kế.

• Kiểu kết nối.

• Kích thước mặt bích nếu sử dụng kết nối bích.

Một số kích thước van phổ biến có thể gặp như DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200... và các kích thước lớn hơn tùy dòng sản phẩm.

Vì sao phải chọn đúng DN?

Nếu van quá nhỏ so với đường ống, hệ thống có thể bị hạn chế lưu lượng và gia tăng tổn thất áp suất.

Ngược lại, việc chọn van quá lớn cũng không phải lúc nào tốt vì làm tăng:

• Chi phí đầu tư.

• Kích thước thiết bị.

• Khối lượng van.

• Không gian lắp đặt.

Do đó, DN nên được lựa chọn dựa trên thiết kế thủy lực tổng thể thay vì chỉ dựa vào thói quen sử dụng.

Kiểm tra kiểu kết nối của Kitz Gate Valve

Một trong những yếu tố dễ bị bỏ qua khi lựa chọn Kitz Gate Valves Specification là kiểu kết nối.

Van cổng Kitz có thể được thiết kế với nhiều dạng kết nối tùy model, trong đó phổ biến là kết nối ren và kết nối mặt bích.

Van cổng nối ren

Thường phù hợp với đường ống kích thước nhỏ. Ưu điểm là:

• Lắp đặt tương đối đơn giản.

• Không cần bộ mặt bích.

• Kích thước gọn.

• Phù hợp với hệ thống dân dụng và kỹ thuật nhỏ.

Van cổng mặt bích

Thường được sử dụng cho đường ống trung bình và lớn, đặc biệt trong hệ thống cấp nước, trạm bơm và PCCC.

Khi lựa chọn, cần kiểm tra sự tương thích giữa:

Tiêu chuẩn mặt bích của van – tiêu chuẩn mặt bích của đường ống – gioăng – bu lông.

Ví dụ, không nên chỉ dựa vào DN mà bỏ qua tiêu chuẩn mặt bích, bởi hai mặt bích cùng DN nhưng khác tiêu chuẩn có thể không lắp ghép trực tiếp được.

Quan tâm đến kiểu ty van

Trong thông số kỹ thuật của van cổng, stem/ty van cũng là yếu tố cần xem xét.

Hai dạng thường gặp là:

• Ty nổi (OS&Y): ty van di chuyển lên xuống khi đóng mở.

• Ty chìm: ty không chuyển động ra ngoài theo cách quan sát trực tiếp khi vận hành.

Đối với hệ thống PCCC, van ty nổi thường có ưu điểm về khả năng nhận biết trạng thái đóng/mở bằng mắt trong một số cấu hình. Điều này có thể thuận tiện cho công tác kiểm tra và vận hành.

Tuy nhiên, việc lựa chọn vẫn phải dựa trên thiết kế hệ thống, không gian lắp đặt và yêu cầu kỹ thuật cụ thể.

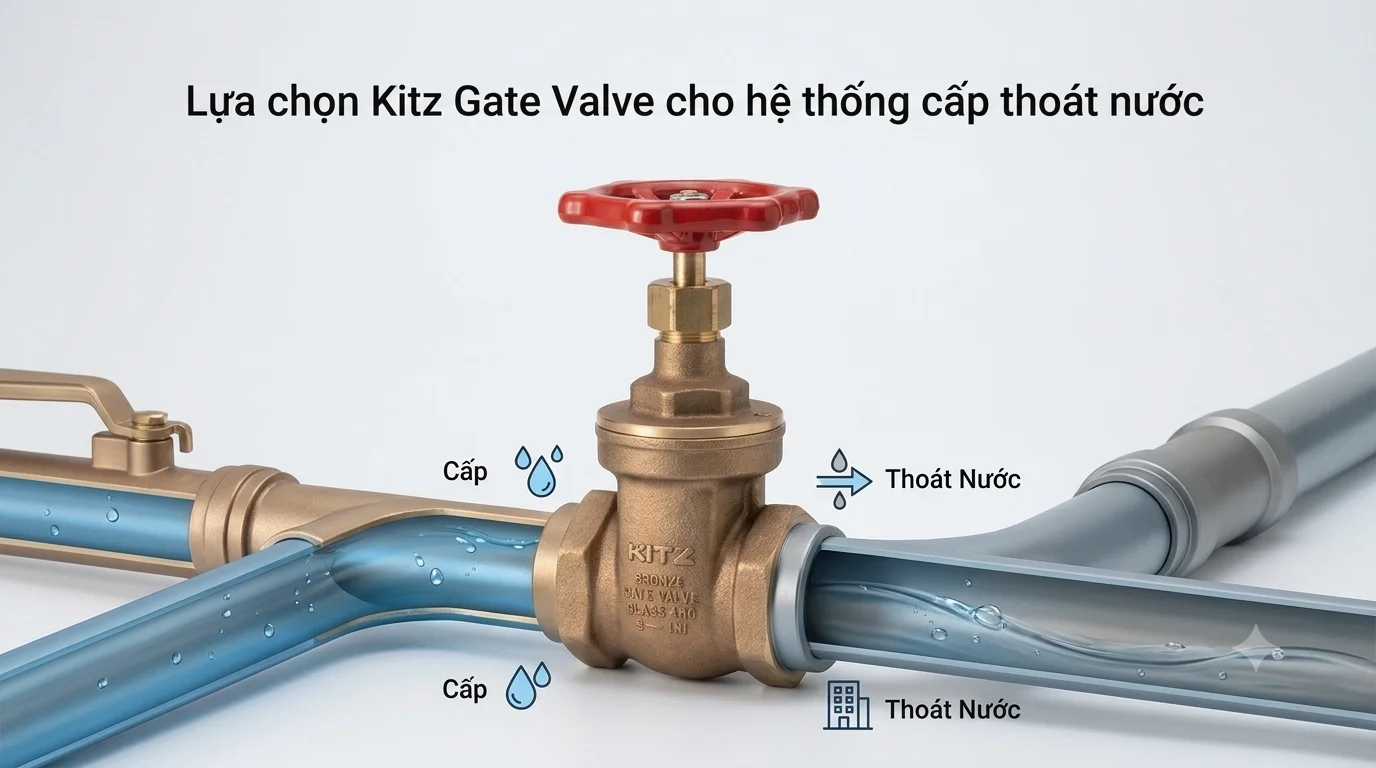

Lựa chọn Kitz Gate Valve cho hệ thống cấp thoát nước

Đối với hệ thống cấp thoát nước, cần ưu tiên những thông số phù hợp với đặc tính của nước và điều kiện vận hành.

Một checklist cơ bản gồm:

① Xác định môi chất: nước sạch, nước kỹ thuật, nước thải...

② Xác định DN: dựa trên đường kính và lưu lượng thiết kế.

③ Xác định áp suất: lựa chọn cấp áp lực phù hợp với áp suất vận hành.

④ Xác định vật liệu: đồng, gang, gang dẻo hoặc inox tùy môi trường.

⑤ Kiểm tra kết nối: ren hay mặt bích.

⑥ Kiểm tra nhiệt độ: bảo đảm vật liệu làm kín và các bộ phận của van phù hợp.

Đặc biệt với nước thải, cần xem xét khả năng xuất hiện cặn, chất rắn hoặc các thành phần gây ăn mòn trước khi quyết định model.

Lựa chọn Kitz Gate Valve cho hệ thống PCCC

Hệ thống PCCC có yêu cầu cao hơn về độ tin cậy. Vì vậy, không nên lựa chọn van chỉ dựa trên giá thành.

Một van cổng sử dụng trong hệ thống PCCC cần được xem xét dựa trên:

• Đường kính danh nghĩa.

• Áp suất làm việc.

• Vật liệu thân.

• Kiểu kết nối.

• Kiểu ty van.

• Khả năng chịu áp.

• Tiêu chuẩn áp dụng.

• Yêu cầu kiểm tra, bảo trì của hệ thống.

• Sự tương thích với các thiết bị PCCC khác.

Đối với hệ thống quan trọng, người thiết kế nên đối chiếu catalogue và thông số chính thức của đúng model Kitz thay vì áp dụng thông số chung cho toàn bộ dòng sản phẩm.

Những sai lầm thường gặp khi chọn Kitz Gate Valves Specification

Chỉ chọn theo DN

DN chỉ cho biết kích thước danh nghĩa. Một chiếc van đúng DN nhưng sai cấp áp lực hoặc sai kiểu kết nối vẫn có thể không phù hợp.

Chọn van theo giá rẻ nhất

Chi phí ban đầu thấp chưa chắc mang lại hiệu quả kinh tế tốt nếu van nhanh xuống cấp hoặc phải bảo trì thường xuyên.

Không kiểm tra tiêu chuẩn mặt bích

Đây là lỗi khá phổ biến khi thay thế van trong hệ thống hiện hữu.

Dùng van cổng để điều tiết liên tục

Van cổng chủ yếu được thiết kế cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Sử dụng van ở trạng thái mở một phần trong thời gian dài có thể gây ảnh hưởng đến khả năng làm kín và tuổi thọ van.

Không kiểm tra điều kiện vận hành

Áp suất, nhiệt độ, môi chất và tần suất đóng mở đều có ảnh hưởng đến lựa chọn model.

Checklist lựa chọn Kitz Gate Valves Specification

Trước khi đặt mua, có thể sử dụng checklist nhanh sau:

Kết luận

Lựa chọn đúng Kitz Gate Valves Specification không chỉ đơn giản là xác định kích thước van. Để van hoạt động ổn định trong hệ thống cấp thoát nước và PCCC, cần đánh giá tổng thể vật liệu, DN, áp suất, kiểu kết nối, kiểu ty, môi chất, nhiệt độ và tiêu chuẩn kỹ thuật.

Đặc biệt, với các hệ thống PCCC hoặc đường ống công nghiệp quan trọng, nên đối chiếu thông số của đúng model Kitz với hồ sơ thiết kế trước khi mua. Việc lựa chọn chính xác ngay từ đầu sẽ giúp giảm nguy cơ rò rỉ, hạn chế sự cố vận hành, đồng thời nâng cao tuổi thọ của cả hệ thống.
