DN125 là gì? Quy đổi kích thước ống DN 125 sang Inches và mm chính xác nhất

Trong các hệ thống đường ống công nghiệp, cấp thoát nước, PCCC, HVAC hay xử lý chất lỏng, DN 125 là một kích thước rất phổ biến. Tuy nhiên, nhiều người dễ nhầm DN 125 với đường kính thực tế 125 mm hoặc cho rằng DN 125 tương đương chính xác với 5 inch.

Thực tế, DN (Diameter Nominal) là kích thước danh nghĩa, được dùng để quy ước và lựa chọn đường ống, van, mặt bích, phụ kiện. Đường kính ngoài thực tế của ống còn phụ thuộc vào tiêu chuẩn sản xuất. Vì vậy, khi quy đổi DN 125 sang inch và mm cần xem xét đúng tiêu chuẩn áp dụng.

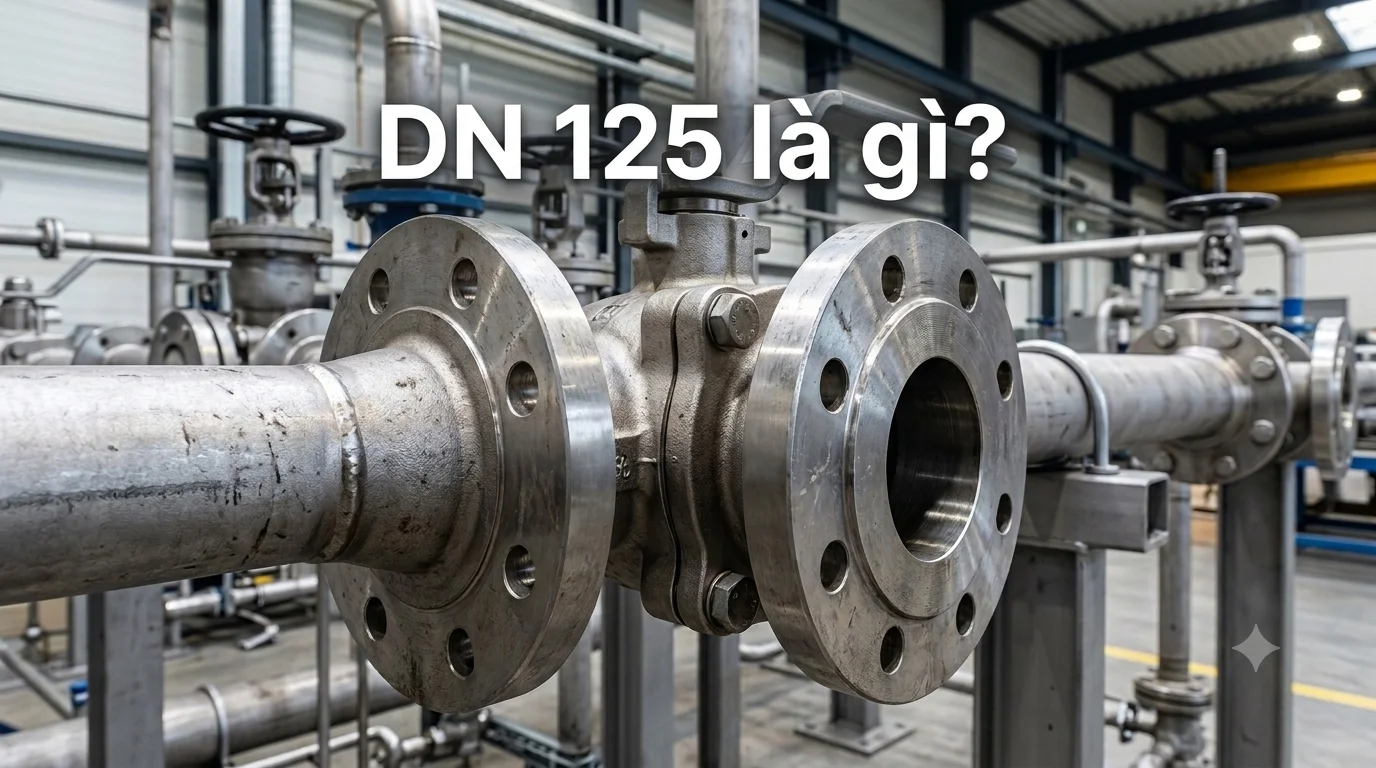

DN 125 là gì?

DN 125 là ký hiệu kích thước danh nghĩa của đường ống, trong đó:

• DN là viết tắt của Diameter Nominal, nghĩa là đường kính danh nghĩa.

• 125 là trị số kích thước danh nghĩa.

• DN 125 thường được sử dụng để quy định kích thước tương thích giữa ống, van, mặt bích, co, tê, cút và các phụ kiện đường ống.

Điểm quan trọng là DN 125 không có nghĩa đường kính trong hoặc đường kính ngoài của ống chính xác bằng 125 mm.

Ví dụ, một hệ thống sử dụng ống DN 125 có thể có đường kính ngoài khoảng 139,7 mm hoặc 141,3 mm, tùy theo tiêu chuẩn. Đường kính trong tiếp tục thay đổi theo chiều dày thành ống.

Do đó, khi lựa chọn vật tư, không nên chỉ dựa vào con số DN mà cần kiểm tra thêm tiêu chuẩn, độ dày thành ống, cấp áp suất và kiểu kết nối.

DN 125 bằng bao nhiêu inch?

Theo quy ước kích thước đường ống phổ biến, DN 125 tương đương NPS 5 inch, thường được gọi đơn giản là ống 5 inch.

Có thể hiểu:

DN 125 ≈ 5 inch

Tuy nhiên, đây là quy đổi kích thước danh nghĩa, không phải phép chuyển đổi trực tiếp 125 mm ÷ 25,4 = 4,92 inch.

Nếu lấy 125 mm chia cho 25,4 mm/inch, kết quả khoảng 4,92 inch. Nhưng trong hệ thống đường ống tiêu chuẩn, DN không được quy đổi sang inch theo phép chia đơn thuần này. Thay vào đó, DN 125 được ghép tương ứng với NPS 5 theo bảng kích thước tiêu chuẩn.

Đây là lý do tại sao khi mua van DN 125, người bán thường có thể gọi sản phẩm là van 5 inch.

DN 125 có đường kính ngoài bao nhiêu mm?

Tùy tiêu chuẩn sản xuất, ống DN 125 có thể có đường kính ngoài khác nhau. Hai kích thước thường gặp là:

Trong đó:

• 141,3 mm thường gặp với hệ thống sử dụng kích thước NPS 5 theo ASME/ANSI.

• 139,7 mm xuất hiện trong một số hệ tiêu chuẩn ống khác, trong đó có các hệ kích thước dựa trên OD 139,7 mm.

Vì vậy, không nên khẳng định rằng mọi loại ống DN 125 đều có OD chính xác 139,7 mm hoặc 141,3 mm.

Vì sao cùng là DN 125 nhưng OD lại khác nhau?

Nguyên nhân nằm ở hệ tiêu chuẩn kích thước.

Mỗi tiêu chuẩn có thể quy định kích thước ngoài, chiều dày thành ống và dung sai khác nhau. Ngoài ra, cùng một đường kính danh nghĩa còn có thể có nhiều cấp chiều dày.

Ví dụ, nếu đường kính ngoài là 141,3 mm nhưng thành ống dày 6,55 mm thì đường kính trong sẽ khác với trường hợp thành ống dày 9,53 mm.

Có thể hình dung:

Đường kính trong ≈ Đường kính ngoài − 2 × chiều dày thành ống

Do đó, muốn xác định chính xác đường kính trong của ống DN 125 phải biết thêm Schedule hoặc chiều dày thực tế.

Bảng quy đổi DN 125 sang Inch và mm

Để dễ tra cứu, có thể tham khảo bảng sau:

Như vậy, nếu bạn gặp sản phẩm ghi DN 125 / 5", về mặt kích thước danh nghĩa có thể hiểu đó là cùng cấp kích thước.

Tuy nhiên, khi ghép nối thực tế, vẫn phải kiểm tra tiêu chuẩn mặt bích, đường kính ngoài, kiểu ren hoặc kiểu hàn và cấp áp suất.

DN 125 khác gì với đường kính 125 mm?

Đây là một trong những vấn đề quan trọng nhất khi lựa chọn vật tư.

Nếu một sản phẩm ghi:

DN 125

thì không nên hiểu rằng:

Đường kính ngoài = 125 mm

DN 125 chỉ là kích thước danh nghĩa.

Trong khi đó, nếu nhà sản xuất công bố:

OD = 125 mm

thì 125 mm mới là đường kính ngoài thực tế hoặc kích thước thiết kế được chỉ định.

Hai cách biểu thị này hoàn toàn khác nhau.

Ví dụ, một đường ống DN 125 có OD khoảng 139,7 hoặc 141,3 mm. Nếu dùng thước đo bên ngoài, bạn sẽ không thu được con số 125 mm.

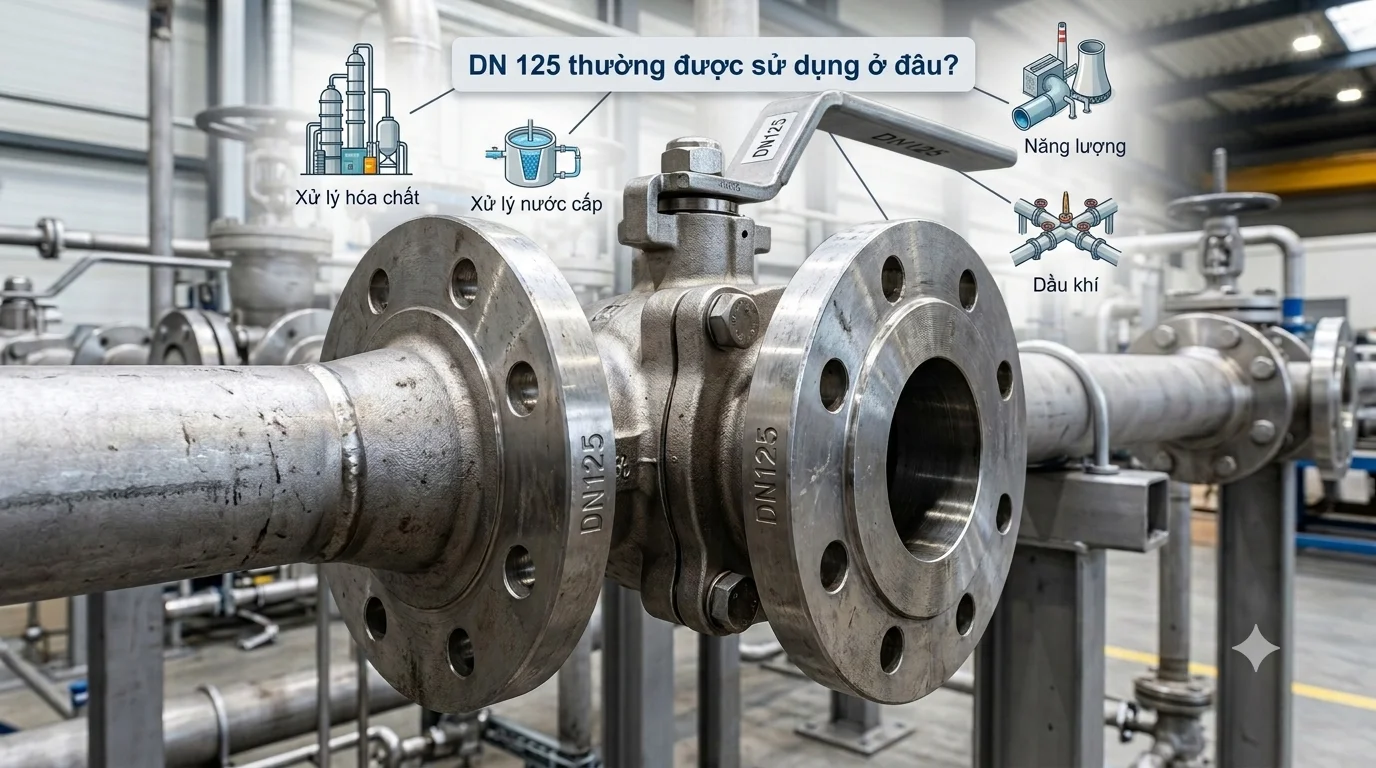

DN 125 thường được sử dụng ở đâu?

Nhờ kích thước tương đối lớn, DN 125 thường xuất hiện trong các hệ thống có lưu lượng trung bình đến lớn.

Hệ thống cấp thoát nước

Ống DN 125 được sử dụng trong:

• Đường ống cấp nước công nghiệp.

• Hệ thống nước sinh hoạt quy mô lớn.

• Đường ống thoát nước.

• Hệ thống bơm và phân phối nước.

• Nhà máy xử lý nước.

Trong những hệ thống này, DN 125 thường kết hợp với van bướm, van cổng, van bi, van một chiều, van giảm áp và mặt bích DN 125.

Hệ thống PCCC

DN 125 cũng là kích thước có thể gặp trong đường ống chữa cháy, tùy theo thiết kế và lưu lượng yêu cầu.

Các thiết bị đi kèm có thể gồm:

• Van bướm DN 125.

• Van cổng DN 125.

• Van một chiều DN 125.

• Mặt bích DN 125.

• Khớp nối và phụ kiện DN 125.

Việc lựa chọn kích thước phải dựa trên thiết kế thủy lực, lưu lượng và yêu cầu của hệ thống PCCC, không nên chỉ chọn theo kích thước đường ống có sẵn.

Hệ thống công nghiệp

Trong nhà máy, DN 125 có thể được dùng cho:

• Nước làm mát.

• Nước cấp.

• Khí nén.

• Hơi.

• Dầu.

• Một số loại hóa chất phù hợp.

• Hệ thống xử lý chất lỏng.

Với các môi chất đặc biệt, ngoài kích thước DN cần kiểm tra khả năng chịu nhiệt, chịu áp và khả năng tương thích vật liệu.

Van DN 125 có phải van 5 inch không?

Về kích thước danh nghĩa, DN 125 tương ứng với 5 inch (NPS 5).

Ví dụ:

• Van bi DN 125 ≈ van bi 5 inch.

• Van bướm DN 125 ≈ van bướm 5 inch.

• Van cổng DN 125 ≈ van cổng 5 inch.

• Van một chiều DN 125 ≈ van một chiều 5 inch.

Tuy nhiên, điều này không có nghĩa mọi van DN 125 đều có kích thước lắp đặt hoàn toàn giống nhau.

Một chiếc van DN 125 có thể khác nhau về:

• Chiều dài van.

• Kiểu kết nối.

• Kích thước mặt bích.

• Số lượng và kích thước lỗ bulông.

• Tiêu chuẩn mặt bích.

• Cấp áp suất.

• Vật liệu thân van.

Vì vậy, khi thay thế van DN 125 trong hệ thống hiện hữu, cần kiểm tra cả tiêu chuẩn kết nối chứ không chỉ nhìn vào DN.

Những thông số cần kiểm tra khi chọn ống DN 125

Tiêu chuẩn đường ống

Đây là yếu tố đầu tiên cần xác định. Có thể gặp các hệ tiêu chuẩn như ASME/ANSI, DIN/EN, JIS hoặc các tiêu chuẩn khác.

Tiêu chuẩn khác nhau có thể dẫn tới sự khác biệt về OD, chiều dày và kết nối.

Chiều dày thành ống

Cùng DN 125 nhưng chiều dày khác nhau sẽ làm thay đổi:

• Đường kính trong.

• Khối lượng ống.

• Khả năng chịu áp.

• Lưu lượng thực tế.

Với hệ ASME, chiều dày thường được biểu thị theo Schedule, chẳng hạn SCH40, SCH80...

Áp suất làm việc

Không nên chọn ống hoặc van DN 125 chỉ dựa vào kích thước.

Cần xác định hệ thống làm việc ở áp suất bao nhiêu, từ đó lựa chọn cấp áp phù hợp như PN10, PN16 hoặc các cấp khác tùy tiêu chuẩn.

Môi chất

Nước, hơi, khí, dầu và hóa chất có yêu cầu vật liệu khác nhau.

Ví dụ, trong môi trường có tính ăn mòn, cần cân nhắc vật liệu inox hoặc vật liệu chuyên dụng thay vì chỉ lựa chọn theo kích thước DN.

Sai lầm thường gặp khi quy đổi DN 125

Sai lầm 1: Cho rằng DN125 = đường kính 125 mm

Đây là lỗi phổ biến nhất. DN là kích thước danh nghĩa, không phải kích thước đo thực tế.

Sai lầm 2: Lấy 125 chia 25,4 để ra inch

Phép tính này cho khoảng 4,92 inch nhưng không phải cách xác định NPS tương ứng của đường ống.

DN 125 được quy đổi theo bảng kích thước danh nghĩa và tương ứng với NPS 5.

Sai lầm 3: Nghĩ mọi DN 125 đều có OD giống nhau

OD còn phụ thuộc vào tiêu chuẩn. Vì vậy, cần kiểm tra bản vẽ hoặc catalogue của nhà sản xuất trước khi đặt hàng.

Sai lầm 4: Chỉ quan tâm DN mà bỏ qua PN

Hai sản phẩm cùng DN 125 nhưng khác cấp áp suất có thể không phù hợp với cùng một hệ thống.

Cách xác định chính xác kích thước ống DN 125

Nếu bạn đang có một đoạn ống thực tế và muốn xác định có phải DN 125 hay không, có thể thực hiện theo các bước:

Bước 1: Đo đường kính ngoài bằng thước cặp hoặc thước đo phù hợp.

Bước 2: Đo chiều dày thành ống nếu có thể.

Bước 3: Xác định tiêu chuẩn đang sử dụng: ASME, JIS, DIN/EN...

Bước 4: Đối chiếu OD và chiều dày với bảng tiêu chuẩn.

Bước 5: Kiểm tra thêm kích thước mặt bích hoặc phụ kiện nếu cần kết nối với thiết bị khác.

Cách này chính xác hơn nhiều so với việc chỉ nhìn vào con số DN trên tên sản phẩm.

Kết luận

DN 125 là kích thước danh nghĩa của đường ống, tương đương với NPS 5 inch trong hệ thống quy đổi phổ biến. Tuy nhiên, DN 125 không có nghĩa đường kính thực tế của ống là 125 mm.

Tùy tiêu chuẩn, đường kính ngoài của ống DN 125 có thể gặp khoảng 139,7 mm hoặc 141,3 mm, trong khi đường kính trong phụ thuộc vào chiều dày thành ống. Vì vậy, khi lựa chọn ống, van hoặc phụ kiện DN 125, cần kiểm tra đồng thời tiêu chuẩn, OD, chiều dày, cấp áp suất và kiểu kết nối.

Nếu chỉ cần ghi nhớ nhanh:

DN 125 = NPS 5" ≈ kích thước danh nghĩa 5 inch; OD thực tế cần xác định theo tiêu chuẩn.

Đây là nguyên tắc quan trọng giúp tránh chọn nhầm kích thước khi mua ống DN 125, van DN 125, mặt bích DN 125 và các phụ kiện đường ống cho hệ thống công nghiệp hoặc dân dụng.
