Chỏm cầu inox là gì? Cấu tạo, phân loại và ứng dụng phổ biến

Trong các hệ thống bồn chứa, đường ống và thiết bị công nghiệp, những chi tiết tưởng như đơn giản lại đóng vai trò quan trọng trong việc đảm bảo độ bền và khả năng chịu áp lực. Chỏm cầu là một trong số đó. Với thiết kế dạng cong đặc trưng cùng khả năng chống ăn mòn tốt của vật liệu inox, chỏm cầu được sử dụng rộng rãi để chế tạo phần đáy hoặc nắp của bồn áp lực, bồn chứa, thiết bị hóa chất, thực phẩm và nhiều hệ thống công nghiệp khác.

Vậy chỏm cầu là gì? Chỏm cầu có cấu tạo như thế nào? Có những loại nào và được ứng dụng ở đâu? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Chỏm cầu inox là gì?

Chỏm cầu là chi tiết kim loại có dạng cong, thường được gia công từ thép không gỉ như inox 304, inox 304L, inox 316 hoặc inox 316L. Sản phẩm thường được sử dụng làm phần đáy, nắp hoặc đầu bịt cho các loại bồn chứa, bình chịu áp lực, thiết bị công nghiệp và đường ống có yêu cầu cao về độ bền.

Khác với một tấm inox phẳng, thiết kế dạng chỏm cong giúp phân bố áp lực tương đối đều trên bề mặt. Khi chất lỏng hoặc khí bên trong thiết bị tạo áp suất, hình dạng cong có khả năng hạn chế tập trung ứng suất tại một điểm.

Chỏm cầu thường được chế tạo bằng phương pháp dập nóng, dập nguội, ép hoặc tạo hình chuyên dụng tùy theo kích thước và độ dày. Sau khi tạo hình, sản phẩm có thể được xử lý bề mặt, cắt mép và gia công theo yêu cầu để thuận tiện cho quá trình hàn lắp.

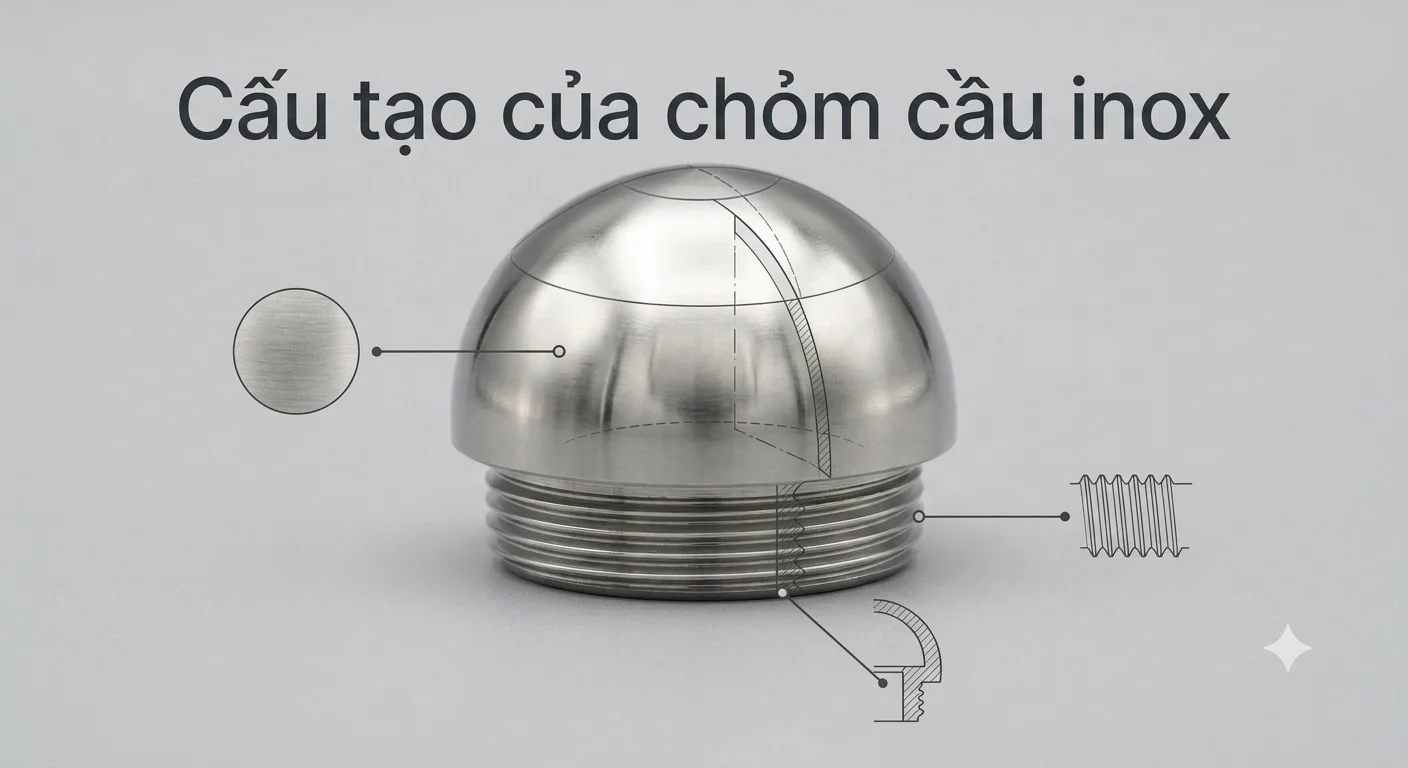

Cấu tạo của chỏm cầu inox

Về cơ bản, một chỏm cầu không có cấu tạo quá phức tạp. Tuy nhiên, từng bộ phận lại có vai trò riêng trong quá trình lắp đặt và vận hành.

Thân chỏm

Đây là phần chính của sản phẩm, có dạng cong theo hình cầu, bán cầu hoặc dạng elip tùy thiết kế.

Thân chỏm là bộ phận trực tiếp tiếp xúc với môi chất bên trong thiết bị và chịu tác động của áp suất. Hình dạng cong giúp phân bổ lực tốt hơn so với mặt phẳng, từ đó góp phần nâng cao khả năng chịu áp lực của bồn hoặc thiết bị.

Độ cong và chiều cao chỏm được thiết kế dựa trên đường kính, chiều dày vật liệu, áp suất làm việc cũng như yêu cầu kỹ thuật của từng hệ thống.

Phần mép chỏm

Phần mép nằm ở vị trí tiếp giáp giữa chỏm và thân bồn hoặc đường ống. Đây thường là khu vực được gia công để tạo điều kiện cho quá trình hàn liên kết.

Tùy thiết kế, mép chỏm có thể được cắt phẳng, vát mép hoặc gia công theo kích thước cụ thể. Độ chính xác của phần mép ảnh hưởng trực tiếp đến khả năng lắp ghép và chất lượng mối hàn.

Vật liệu inox

Chỏm cầu có thể được sản xuất từ nhiều loại thép không gỉ khác nhau. Phổ biến nhất là inox 304 và inox 316.

• Inox 304: Có khả năng chống ăn mòn tốt, dễ gia công và có giá thành tương đối hợp lý.

• Inox 304L: Hàm lượng carbon thấp, phù hợp với các ứng dụng yêu cầu hàn nhiều.

• Inox 316: Có khả năng chống ăn mòn tốt hơn trong nhiều môi trường hóa chất và môi trường có chứa ion chloride.

• Inox 316L: Thường được lựa chọn cho các hệ thống yêu cầu khả năng chống ăn mòn và tính phù hợp với quá trình hàn cao.

Ngoài ra, tùy yêu cầu kỹ thuật, chỏm có thể sử dụng các mác inox khác.

Độ dày

Độ dày chỏm cầu không cố định mà phụ thuộc vào kích thước và điều kiện làm việc của thiết bị. Những hệ thống áp suất cao hoặc kích thước lớn thường cần chỏm có chiều dày phù hợp để đảm bảo độ bền.

Khi lựa chọn sản phẩm, không nên chỉ dựa vào đường kính mà cần xem xét đồng thời độ dày, áp suất thiết kế, nhiệt độ làm việc, vật liệu và tiêu chuẩn chế tạo.

Phân loại chỏm cầu inox phổ biến

Chỏm cầu có thể được phân loại theo nhiều tiêu chí khác nhau. Trong thực tế, hình dạng và vật liệu là hai cách phân loại thường được quan tâm nhất.

Phân loại theo hình dạng

Chỏm cầu: Có dạng cong gần với một phần của hình cầu, phù hợp với nhiều thiết bị chứa và chịu áp lực.

Chỏm elip: Có dạng elip với chiều cao và bán kính được thiết kế theo tỷ lệ nhất định. Đây là dạng khá phổ biến trong chế tạo bồn và thiết bị công nghiệp.

Chỏm bán cầu: Có dạng nửa hình cầu, khả năng phân bố ứng suất tốt nhưng thường yêu cầu chiều cao lớn hơn, do đó cần cân nhắc không gian lắp đặt.

Chỏm chỏm nón hoặc dạng đặc biệt: Được sử dụng trong những thiết bị có thiết kế riêng, phục vụ mục đích công nghệ cụ thể.

Phân loại theo vật liệu

Dựa trên mác thép không gỉ, sản phẩm có thể được chia thành:

• Chỏm cầu 304.

• Chỏm cầu 304L.

• Chỏm cầu 316.

• Chỏm cầu 316L.

Trong đó, inox 304 thường được sử dụng cho các ứng dụng thông dụng, còn inox 316/316L thường được ưu tiên trong môi trường có tính ăn mòn cao hơn.

Ưu điểm của chỏm cầu inox

Khả năng chống ăn mòn tốt

Đây là một trong những ưu điểm nổi bật nhất. Inox có khả năng chống oxy hóa và chống ăn mòn tốt hơn nhiều loại thép thông thường. Vì vậy, chỏm cầu có thể sử dụng trong môi trường ẩm, hóa chất hoặc các hệ thống yêu cầu vệ sinh cao.

Khả năng chịu áp lực

Hình dạng cong giúp phân bố lực tác động lên bề mặt tương đối đồng đều. Đây là lý do chỏm thường được sử dụng cho bồn chứa và thiết bị có áp suất thay vì chỉ sử dụng một tấm kim loại phẳng.

Độ bền cơ học tốt

Inox có độ bền và khả năng chịu va đập tốt, đặc biệt khi lựa chọn đúng mác vật liệu và chiều dày theo yêu cầu thiết kế.

Bề mặt dễ vệ sinh

Bề mặt inox tương đối nhẵn, ít bám bẩn và dễ làm sạch. Đặc tính này đặc biệt có giá trị trong ngành thực phẩm, đồ uống, dược phẩm và một số ngành sản xuất yêu cầu cao về vệ sinh.

Tuổi thọ sử dụng cao

Nếu được lựa chọn đúng vật liệu, chiều dày và điều kiện làm việc, chỏm cầu có thể duy trì độ ổn định trong thời gian dài, đồng thời giảm nhu cầu thay thế thường xuyên.

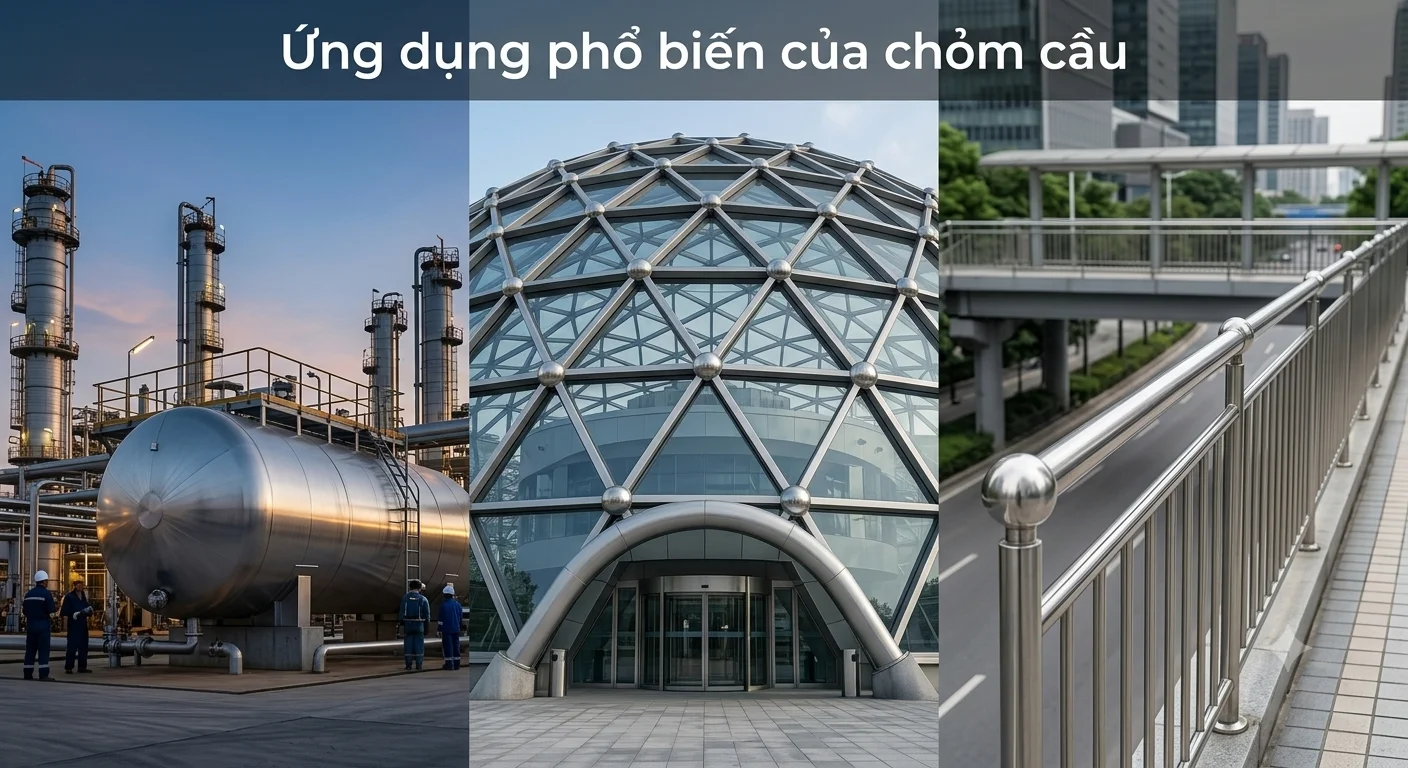

Ứng dụng phổ biến của chỏm cầu

Nhờ đặc tính cơ học và khả năng chống ăn mòn, chỏm cầu được sử dụng trong nhiều lĩnh vực khác nhau.

Bồn chứa công nghiệp

Chỏm được dùng làm đáy hoặc nắp cho bồn chứa nước, hóa chất, dầu, dung dịch sản xuất và nhiều loại chất lỏng khác.

Bình chịu áp lực

Trong các bình chứa khí hoặc thiết bị làm việc dưới áp suất, hình dạng chỏm giúp tối ưu khả năng chịu lực của kết cấu.

Ngành thực phẩm và đồ uống

Inox 304 và 316L thường được sử dụng trong bồn sữa, bồn bia, bồn nước giải khát, bồn lên men và các thiết bị chế biến thực phẩm nhờ khả năng chống ăn mòn và dễ vệ sinh.

Ngành hóa chất

Chỏm inox 316/316L có thể được lựa chọn cho các thiết bị chứa hoặc xử lý một số loại hóa chất có tính ăn mòn, với điều kiện phải kiểm tra khả năng tương thích vật liệu với môi chất cụ thể.

Ngành dược phẩm

Trong các hệ thống sản xuất dược phẩm, chỏm inox được sử dụng cho bồn chứa và thiết bị công nghệ có yêu cầu cao về vệ sinh bề mặt.

Hệ thống xử lý nước

Sản phẩm có thể xuất hiện trong bồn lọc, bồn chứa, thiết bị xử lý nước và các hệ thống công nghiệp có sử dụng kết cấu inox.

Những yếu tố cần lưu ý khi chọn chỏm cầu

Để lựa chọn đúng sản phẩm, người dùng không nên chỉ quan tâm đến giá thành. Một số thông số quan trọng cần kiểm tra gồm:

Đường kính: Phải tương thích với đường kính thân bồn hoặc đường ống.

Chiều dày: Cần phù hợp với áp suất và điều kiện làm việc.

Mác inox: Lựa chọn 304, 304L, 316 hay 316L dựa trên môi trường sử dụng.

Hình dạng chỏm: Xác định dạng cầu, elip, bán cầu hoặc thiết kế đặc biệt.

Phương pháp kết nối: Kiểm tra yêu cầu hàn, kích thước mép và kiểu gia công.

Tiêu chuẩn chế tạo: Với thiết bị chịu áp lực, cần lựa chọn sản phẩm đáp ứng tiêu chuẩn thiết kế và chế tạo phù hợp.

Ngoài ra, nên kiểm tra nguồn gốc vật liệu, độ chính xác kích thước và chất lượng bề mặt trước khi đưa vào lắp đặt.

Kết luận

Chỏm cầu là một chi tiết quan trọng trong chế tạo bồn chứa, bình chịu áp lực và nhiều thiết bị công nghiệp. Nhờ thiết kế dạng cong, sản phẩm có khả năng phân bố áp lực tốt, đồng thời vật liệu inox mang đến khả năng chống ăn mòn, độ bền cao và bề mặt dễ vệ sinh.

Tùy vào môi trường sử dụng, người dùng có thể lựa chọn chỏm cầu 304, 304L, 316 hoặc 316L, kết hợp với kích thước, hình dạng và chiều dày phù hợp. Đối với các hệ thống chịu áp lực hoặc chứa môi chất đặc biệt, việc lựa chọn cần dựa trên thông số kỹ thuật và tiêu chuẩn thiết kế thay vì chỉ dựa vào kích thước hoặc giá bán.

Nếu được lựa chọn đúng ngay từ đầu, chỏm cầu không chỉ đảm bảo khả năng liên kết với thân thiết bị mà còn góp phần nâng cao độ an toàn, độ bền và tuổi thọ của toàn bộ hệ thống.
