High Pressure Shut Off Valves

Phân loại High Pressure Shut Off Valves: Nên chọn loại van nào cho hệ thống của bạn?

Trong các hệ thống đường ống làm việc ở áp suất cao, khả năng đóng ngắt dòng chảy nhanh chóng và kín tuyệt đối là yếu tố đặc biệt quan trọng. Chỉ một sự cố nhỏ tại van cũng có thể gây rò rỉ môi chất, sụt áp, ảnh hưởng đến thiết bị phía sau hoặc thậm chí tạo ra nguy cơ mất an toàn cho toàn bộ hệ thống.

Đó là lý do High Pressure Shut Off Va1ves van khóa đóng ngắt áp suất cao được sử dụng ngày càng phổ biến trong hệ thống thủy lực, khí nén, dầu khí, hóa chất, hơi và nhiều dây chuyền công nghiệp khác. Tuy nhiên, không phải loại van áp suất cao nào cũng phù hợp với mọi ứng dụng.

Vậy High Pressure Shut Off Va1ves gồm những loại nào? Nên chọn van bi, van cầu, van cổng hay van kim cho hệ thống của bạn? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.

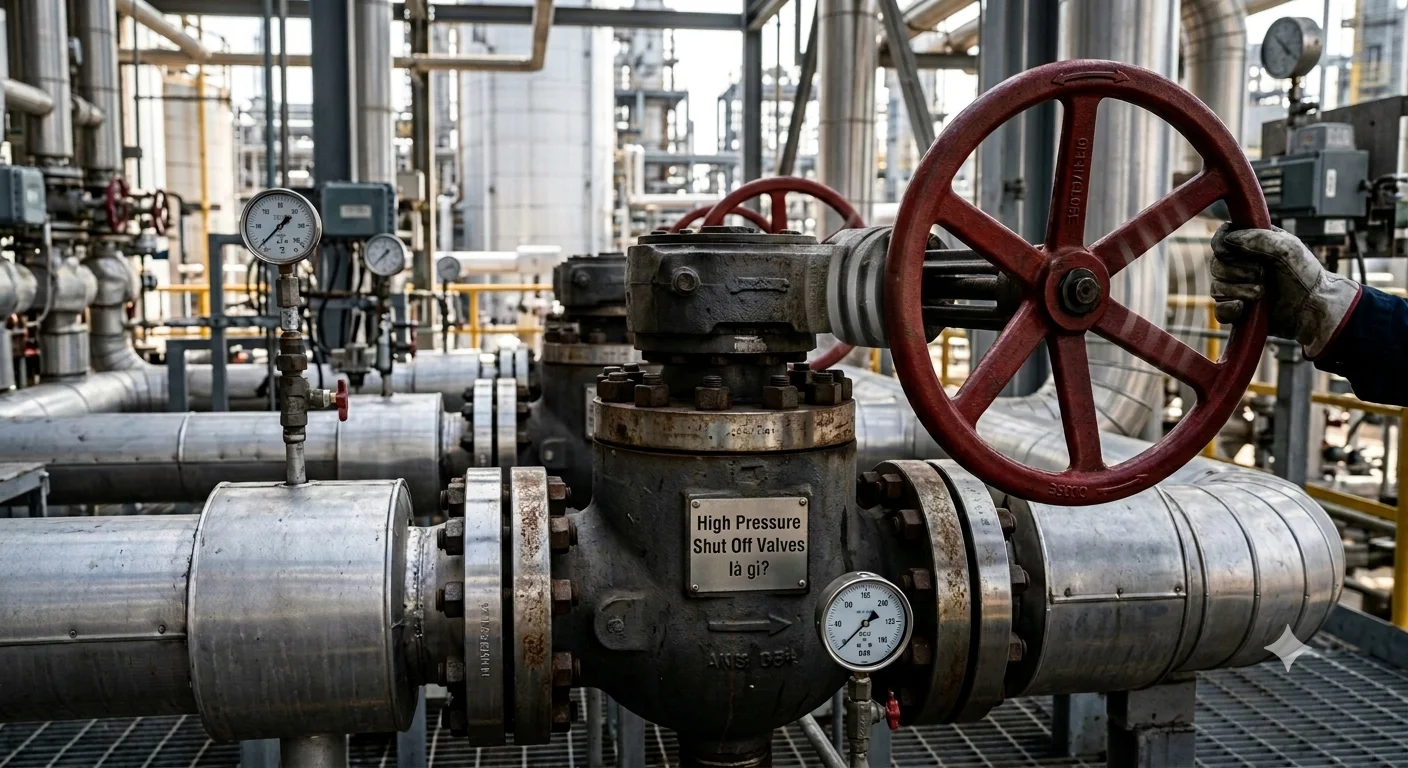

High Pressure Shut Off Valves là gì?

High Pressure Shut Off Valve là nhóm van được thiết kế để thực hiện chức năng đóng hoàn toàn hoặc mở hoàn toàn dòng môi chất trong đường ống có áp suất cao.

Khác với các loại van thông thường chỉ làm việc trong điều kiện áp suất và nhiệt độ vừa phải, van đóng ngắt áp suất cao thường có thiết kế chắc chắn hơn, vật liệu thân van có độ bền cơ học cao và các bộ phận làm kín được lựa chọn phù hợp với môi chất.

Tùy từng thiết kế, van có thể sử dụng cơ cấu vận hành bằng tay gạt, tay quay, bộ truyền động khí nén, điện hoặc thủy lực.

Một High Pressure Shut Off Valve thường được đánh giá dựa trên các yếu tố:

• Áp suất làm việc tối đa.

• Nhiệt độ môi chất.

• Loại môi chất đi qua van.

• Vật liệu thân và các chi tiết bên trong.

• Kiểu kết nối đường ống.

• Khả năng làm kín.

• Tần suất đóng mở.

• Kích thước đường ống và lưu lượng yêu cầu.

Phân loại High Pressure Shut Off Valves phổ biến

High Pressure Shut Off Va1ves có thể được phân loại theo cấu tạo và cơ chế đóng mở. Một số dòng phổ biến gồm van bi áp lực cao, van cầu áp lực cao, van cổng áp lực cao và van kim áp lực cao.

Van bi áp lực cao High Pressure Ball Valve

Van bi là một trong những lựa chọn phổ biến nhất khi hệ thống yêu cầu đóng ngắt nhanh.

Bên trong thân van có một viên bi được khoan lỗ xuyên tâm. Khi xoay bi khoảng 90°, lỗ bi sẽ nằm cùng hướng với đường ống để cho môi chất đi qua. Khi xoay vuông góc với đường ống, dòng chảy bị chặn lại.

Ưu điểm nổi bật:

• Đóng mở nhanh.

• Thao tác đơn giản.

• Độ kín tốt.

• Tổn thất áp suất thấp khi van mở hoàn toàn.

• Thiết kế tương đối nhỏ gọn.

• Có thể sử dụng với nhiều loại môi chất.

Đối với những hệ thống áp suất rất cao, van bi có thể sử dụng thiết kế trunnion mounted ball valve, trong đó viên bi được cố định bằng hệ thống đỡ chuyên dụng giúp giảm tải lên bộ phận làm kín.

Ứng dụng: hệ thống thủy lực, dầu khí, khí nén áp suất cao, đường ống dầu, trạm khí và các hệ thống công nghiệp cần đóng mở nhanh.

Van cầu áp lực cao High Pressure Globe Valve

Van cầu sử dụng đĩa van chuyển động lên xuống để điều khiển dòng môi chất. Cấu tạo này cho phép van thực hiện tốt cả chức năng đóng ngắt và điều tiết lưu lượng.

Khi xoay tay quay, trục van nâng hoặc hạ đĩa van. Khi đĩa ép xuống vị trí làm kín, dòng chảy bị chặn lại.

So với van bi, van cầu thường có đường đi của môi chất phức tạp hơn nên tổn thất áp suất lớn hơn khi mở hoàn toàn. Tuy nhiên, ưu điểm của van cầu là khả năng kiểm soát dòng chảy.

Nên lựa chọn van cầu khi:

• Hệ thống thường xuyên cần điều chỉnh lưu lượng.

• Cần khả năng đóng ngắt chắc chắn.

• Môi chất có nhiệt độ hoặc áp suất cao.

• Hệ thống hơi, dầu hoặc các dây chuyền công nghiệp yêu cầu điều tiết.

Đây là lựa chọn đáng cân nhắc cho đường hơi áp suất cao, hệ thống nhiệt và các dây chuyền công nghiệp.

Van cổng áp lực cao High Pressure Gate Valve

Van cổng đóng mở dòng chảy bằng cách nâng hoặc hạ một cánh van theo phương vuông góc với dòng môi chất.

Khi mở hoàn toàn, cánh van được nâng ra khỏi dòng chảy, tạo ra tiết diện lưu thông lớn. Nhờ đó, van cổng thường có tổn thất áp suất thấp khi mở hoàn toàn.

Ưu điểm khác của van cổng là có thể chế tạo với kích thước lớn và đáp ứng nhiều cấp áp suất khác nhau.

Tuy nhiên, van cổng không phù hợp để đóng mở liên tục hoặc điều tiết lưu lượng. Van thường cần nhiều vòng quay tay quay để chuyển từ trạng thái đóng sang mở hoàn toàn.

Ứng dụng phổ biến:

• Đường ống dầu khí.

• Hệ thống cấp nước công nghiệp.

• Đường ống hơi.

• Nhà máy điện.

• Hệ thống công nghiệp có đường kính ống lớn.

Nếu mục tiêu chính là đóng hoặc mở hoàn toàn đường ống trong thời gian dài, van cổng áp lực cao có thể là lựa chọn phù hợp.

Van kim áp lực cao High Pressure Needle Valve

Van kim có cấu tạo với đầu van dạng kim nhỏ, chuyển động vào hoặc ra khỏi vị trí tiết lưu để kiểm soát dòng môi chất.

Đây là loại van đặc biệt phù hợp với đường ống nhỏ, áp suất cao và yêu cầu điều chỉnh lưu lượng chính xác.

So với van bi, van kim không có ưu thế về tốc độ đóng mở. Bù lại, van cho phép điều chỉnh dòng chảy rất tốt.

Van kim thường được sử dụng trong:

• Hệ thống thủy lực.

• Thiết bị đo áp suất.

• Đường ống instrument.

• Hệ thống khí nén.

• Thiết bị thử áp.

• Các đường ống có lưu lượng nhỏ nhưng áp suất cao.

So sánh các loại High Pressure Shut Off Valves

Bảng trên chỉ mang tính định hướng. Khi lựa chọn thực tế cần căn cứ vào áp suất, nhiệt độ, môi chất, kích thước và tiêu chuẩn thiết kế của hệ thống.

Nên chọn High Pressure Shut Off Valve nào?

Không có một loại van duy nhất phù hợp cho tất cả hệ thống. Việc lựa chọn cần bắt đầu từ mục đích sử dụng.

Chọn van bi nếu cần đóng mở nhanh

Nếu hệ thống yêu cầu đóng ngắt nhanh và không thường xuyên điều tiết lưu lượng, High Pressure Ball Valve thường là lựa chọn ưu tiên.

Van đặc biệt phù hợp với hệ thống dầu, khí và thủy lực, nơi tốc độ đóng mở và khả năng làm kín đóng vai trò quan trọng.

Chọn van cầu nếu cần điều tiết

Nếu ngoài chức năng đóng ngắt, hệ thống còn cần thay đổi lưu lượng thường xuyên, High Pressure Globe Valve sẽ phù hợp hơn.

Đây là lựa chọn phổ biến trong các hệ thống hơi, nhiệt và dây chuyền công nghiệp.

Chọn van cổng cho đường ống lớn

Với đường ống có kích thước lớn và yêu cầu van chủ yếu ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn, van cổng là phương án đáng cân nhắc.

Van phù hợp với những hệ thống cần duy trì dòng chảy ổn định trong thời gian dài.

Chọn van kim cho hệ thống cần độ chính xác cao

Đối với các đường ống nhỏ, thiết bị đo hoặc hệ thống yêu cầu kiểm soát lưu lượng chính xác, High Pressure Needle Valve thường có lợi thế hơn.

Những thông số cần kiểm tra trước khi mua

Việc lựa chọn van áp suất cao không nên chỉ dựa vào kích thước đường ống. Người dùng cần kiểm tra ít nhất các thông số sau:

1. Áp suất làm việc:
Đây là thông số quan trọng nhất. Áp suất định mức của van phải đáp ứng hoặc cao hơn điều kiện làm việc thực tế của hệ thống.

2. Nhiệt độ:
Nhiệt độ môi chất ảnh hưởng trực tiếp đến thân van, gioăng và vật liệu làm kín.

3. Môi chất:
Nước, dầu, khí, hơi và hóa chất có đặc tính khác nhau. Cần lựa chọn vật liệu tương thích để hạn chế ăn mòn và rò rỉ.

4. Kích thước và kiểu kết nối:
Van có thể sử dụng kết nối ren, mặt bích, hàn socket hoặc hàn đối đầu tùy thiết kế.

5. Vật liệu:
Các vật liệu phổ biến gồm inox, thép carbon, thép hợp kim và một số vật liệu chuyên dụng khác.

6. Phương thức vận hành:
Với van nhỏ và hệ thống ít thao tác có thể dùng tay gạt hoặc tay quay. Với hệ thống tự động, có thể lựa chọn actuator khí nén hoặc điện.

Những sai lầm thường gặp khi chọn van áp suất cao

Một lỗi phổ biến là chọn van chỉ dựa trên DN mà bỏ qua áp suất và nhiệt độ. Van cùng kích thước nhưng có cấp áp suất khác nhau có thể có khả năng làm việc hoàn toàn khác nhau.

Một sai lầm khác là sử dụng van để điều tiết dòng chảy khi nhà sản xuất chỉ thiết kế van cho chức năng đóng/mở. Ví dụ, van bi và van cổng thường không phải lựa chọn tối ưu cho việc điều tiết liên tục.

Ngoài ra, cần tránh lựa chọn vật liệu không tương thích với môi chất. Với môi trường ăn mòn, hóa chất hoặc nhiệt độ cao, vật liệu thân van và gioăng phải được lựa chọn dựa trên điều kiện vận hành thực tế.

Kết luận

High Pressure Shut Off Valves đóng vai trò quan trọng trong việc kiểm soát và đảm bảo an toàn cho các hệ thống đường ống áp suất cao. Tùy nhu cầu, người dùng có thể lựa chọn van bi, van cầu, van cổng hoặc van kim.

Nếu ưu tiên đóng mở nhanh, van bi là lựa chọn đáng cân nhắc. Nếu cần điều tiết dòng chảy, van cầu phù hợp hơn. Với đường ống lớn và yêu cầu đóng/mở hoàn toàn, van cổng có nhiều ưu điểm. Trong khi đó, van kim thích hợp với các hệ thống nhỏ cần kiểm soát lưu lượng chính xác.

Quan trọng nhất, trước khi lựa chọn cần xác định đầy đủ áp suất, nhiệt độ, môi chất, kích thước đường ống, vật liệu và phương thức vận hành. Lựa chọn đúng High Pressure Shut Off Valve không chỉ giúp hệ thống hoạt động ổn định mà còn góp phần hạn chế rò rỉ, giảm chi phí bảo trì và nâng cao độ an toàn trong quá trình.
