Tổng hợp các loại van 1 chiều phổ biến nhất hiện nay: Ưu và nhược điểm

Van một chiều là thiết bị nhỏ nhưng giữ vai trò quan trọng trong hầu hết hệ thống đường ống, từ cấp thoát nước dân dụng, tưới tiêu nông nghiệp, phòng cháy chữa cháy cho đến các nhà máy hóa chất, dầu khí. Chọn đúng loại van không chỉ giúp hệ thống vận hành ổn định mà còn bảo vệ máy bơm, kéo dài tuổi thọ thiết bị và tiết kiệm chi phí bảo trì. Bài viết này tổng hợp những loại van một chiều phổ biến nhất hiện nay, phân tích ưu và nhược điểm để bạn dễ dàng lựa chọn.

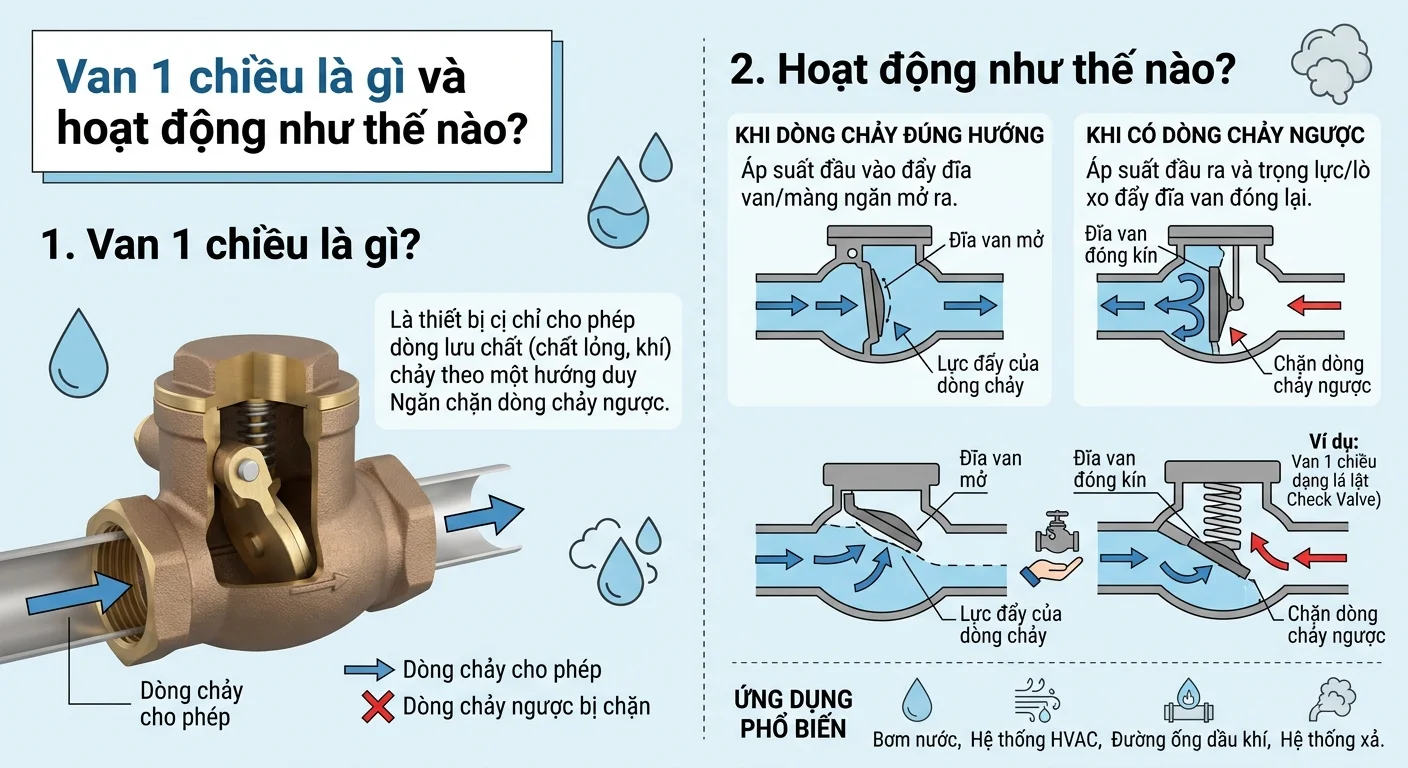

Van 1 chiều là gì và hoạt động như thế nào?

Van một chiều (check valve, non-return valve) là thiết bị cơ khí cho phép lưu chất chảy theo một hướng cố định và tự động ngăn dòng chảy ngược. Van hoạt động hoàn toàn bằng chính áp lực của dòng chảy, không cần điện, khí nén hay người điều khiển. Khi lưu chất đi đúng chiều, áp lực đẩy cơ cấu đóng mở (lá lật, đĩa, bi...) mở ra. Khi dòng chảy dừng hoặc đảo chiều, cơ cấu này tự động đóng lại nhờ trọng lực, lò xo hoặc chính áp suất ngược.

Vai trò chính của van một chiều gồm:

• Ngăn dòng chảy ngược, bảo vệ máy bơm, máy nén và các thiết bị hạ lưu.

• Giữ nước trong đường ống, giúp bơm khởi động dễ hơn và tránh mất mồi.

• Hạn chế nhiễm bẩn chéo giữa các nhánh đường ống.

• Giảm nguy cơ hư hỏng do dòng chảy đảo chiều đột ngột.

Van 1 chiều lá lật (Swing Check Valve)

Cấu tạo và nguyên lý: Van có một đĩa (lá lật) gắn với trục bản lề. Khi dòng chảy đi đúng chiều, áp lực đẩy lá lật mở lên. Khi dòng chảy dừng hoặc đảo chiều, lá lật tự động sập xuống nhờ trọng lực và áp lực ngược.

Ưu điểm:

• Cấu tạo đơn giản, dễ lắp đặt và bảo trì.

• Độ sụt áp thấp, rất phù hợp với hệ thống đường ống có lưu lượng lớn hoặc hệ thống tự chảy.

• Dải kích thước rộng, từ DN15 đến hàng trăm milimet, nhiều vật liệu lựa chọn (gang, inox, thép, đồng, nhựa).

• Giá thành hợp lý.

Nhược điểm:

• Cơ chế đóng thụ động nên dễ gây hiện tượng búa nước (tiếng va đập mạnh) khi dòng chảy đột ngột đảo chiều.

• Kích thước lớn, chiếm nhiều không gian.

• Thường chỉ lắp tốt ở đường ống nằm ngang hoặc ống đứng có dòng chảy hướng lên; không phù hợp với dòng chảy dao động mạnh.

Ứng dụng: Hệ thống cấp thoát nước, trạm bơm, xử lý nước thải, công nghiệp nhẹ.

Van 1 chiều lò xo (Lift/Spring Check Valve)

Cấu tạo và nguyên lý: Bên trong van có một đĩa hoặc piston được lò xo ép vào đế van. Khi áp lực dòng chảy thắng lực lò xo, đĩa nâng lên cho lưu chất đi qua. Khi áp lực giảm, lò xo đẩy đĩa đóng lại ngay.

Ưu điểm:

• Đóng nhanh nhờ lực lò xo, giảm đáng kể nguy cơ búa nước.

• Kích thước nhỏ gọn, tiết kiệm không gian.

• Có thể lắp theo nhiều hướng (ngang, đứng), kể cả những vị trí chật hẹp.

• Kín khít tốt, phù hợp với hệ thống áp suất cao.

Nhược điểm:

• Độ sụt áp lớn hơn van lá lật do dòng chảy phải thắng lực lò xo.

• Lò xo có thể mỏi hoặc gỉ sét theo thời gian, cần kiểm tra định kỳ.

• Dễ kẹt hoặc tắc nếu lưu chất chứa nhiều cặn bẩn, tạp chất.

Ứng dụng: Hệ thống đầu ra máy bơm, đường ống áp lực, thiết bị công nghiệp, hệ thống nước sạch, khí nén.

Van một chiều cánh bướm đĩa kép (Dual Plate/Wafer Check Valve)

Cấu tạo và nguyên lý: Van gồm hai cánh đĩa bán nguyệt gắn trên trục giữa, kết hợp lò xo. Khi có dòng chảy, hai cánh mở ra như cánh bướm. Khi dòng dừng, lò xo kéo hai cánh khép lại.

Ưu điểm:

• Thiết kế mỏng, nhẹ, kẹp giữa hai mặt bích nên tiết kiệm không gian và vật liệu.

• Thời gian đóng nhanh, giảm búa nước tốt hơn van lá lật.

• Độ sụt áp thấp, phù hợp với đường ống đường kính lớn.

• Lắp được ở nhiều vị trí, cả đường ống ngang và đứng.

Nhược điểm:

• Cấu tạo phức tạp hơn, giá thành cao hơn các loại thông thường.

• Trục và lò xo là bộ phận dễ hao mòn nếu lưu chất có tạp chất hoặc tính ăn mòn.

• Khi dòng chảy dao động liên tục, các cánh có thể rung và nhanh mòn.

Ứng dụng: Nhà máy nước, hệ thống HVAC, dầu khí, hóa chất, phòng cháy chữa cháy.

Van một chiều dạng bi (Ball Check Valve)

Cấu tạo và nguyên lý: Bên trong van là một viên bi (cao su, nhựa hoặc kim loại). Dòng chảy thuận đẩy bi ra khỏi đế van để lưu chất đi qua. Khi dòng đảo chiều, viên bi bị ép trở lại đế và bịt kín cửa van.

Ưu điểm:

• Cấu tạo cực kỳ đơn giản, ít chi tiết chuyển động nên bền và ít hỏng hóc.

• Làm việc tốt với lưu chất có chứa cặn, chất rắn lơ lửng như nước thải, bùn.

• Ít nguy cơ bị kẹt do bi tự xoay, giúp mòn đều.

• Chi phí thấp, dễ thay thế.

Nhược điểm:

• Độ sụt áp tương đối cao ở một số thiết kế.

• Không thích hợp với áp suất quá cao hoặc lưu lượng rất lớn.

• Khả năng kín khít phụ thuộc vào chất lượng viên bi và đế van; bi cao su có thể bị lão hóa theo thời gian.

Ứng dụng: Hệ thống nước thải, hóa chất, bơm định lượng, đường ống nhỏ và trung bình.

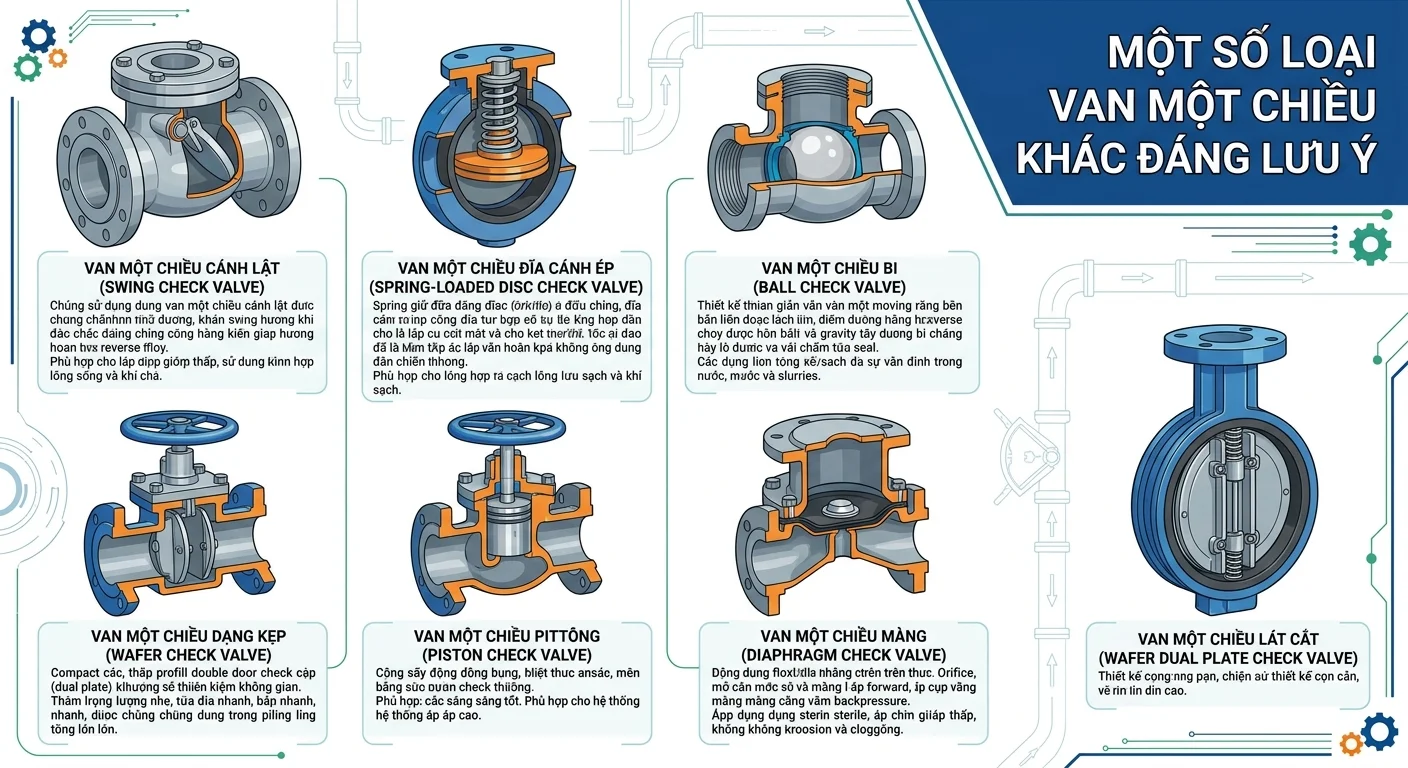

Một số loại van một chiều khác đáng lưu ý

Ngoài bốn loại chính ở trên, thị trường còn có:

• Van một chiều lò xo dạng lưới (van chân - foot valve): gắn ở đầu ống hút của bơm, có rọ lọc rác, giúp giữ mồi cho bơm. Ưu điểm là tiện lợi, nhược điểm là rọ lọc dễ bị bít khi nước bẩn.

• Van một chiều màng (Diaphragm Check Valve): dùng màng đàn hồi làm cơ cấu đóng mở, phù hợp với hóa chất và lưu chất sạch cần độ kín cao, nhưng màng có thể bị mòn theo thời gian.

• Van một chiều nâng (Piston Lift Check Valve): dùng piston nâng lên hạ xuống, chịu áp suất cao tốt, thường dùng trong hơi nóng và dầu khí nhưng sụt áp lớn.

Bảng so sánh nhanh

Cách chọn van một chiều phù hợp

Để chọn đúng loại van, bạn nên cân nhắc các yếu tố sau:

1. Loại lưu chất: nước sạch, nước thải, hóa chất, hơi hay khí nén. Lưu chất có cặn nên ưu tiên van bi hoặc lá lật; lưu chất sạch có thể dùng van lò xo hoặc đĩa kép.

2. Áp suất và nhiệt độ làm việc: chọn vật liệu và kiểu van chịu được điều kiện thực tế, tránh chọn van chỉ vì giá rẻ.

3. Kích thước và không gian lắp đặt: đường ống lớn, không gian hẹp thì van đĩa kép là lựa chọn tối ưu.

4. Hướng lắp đặt: van lá lật cần lắp đúng chiều và tư thế; van lò xo linh hoạt hơn.

5. Nguy cơ búa nước: hệ thống có bơm khởi động và dừng thường xuyên nên ưu tiên van đóng nhanh như lò xo hoặc đĩa kép.

6. Vật liệu: gang cho hệ thống nước thông thường, inox cho môi trường ăn mòn hoặc thực phẩm, đồng cho dân dụng, nhựa PVC/uPVC cho hóa chất nhẹ.

7. Ngân sách và chi phí bảo trì: cân nhắc tổng chi phí vòng đời thay vì chỉ giá mua ban đầu.

Lưu ý khi lắp đặt và bảo trì

• Lắp đúng chiều mũi tên chỉ hướng dòng chảy trên thân van.

• Đảm bảo đoạn ống thẳng phía trước van đủ dài để dòng chảy ổn định, tránh rung và mòn sớm.

• Không lắp van quá sát cút, tê hoặc các phụ kiện gây nhiễu dòng.

• Kiểm tra định kỳ lò xo, đĩa, đế van và gioăng làm kín; thay thế khi có dấu hiệu rò rỉ hoặc ăn mòn.

• Vệ sinh van thường xuyên nếu lưu chất có cặn, tránh kẹt cơ cấu đóng mở.

Kết luận

Không có loại van một chiều nào hoàn hảo cho mọi trường hợp. Van lá lật đơn giản, giá tốt, phù hợp lưu lượng lớn; van lò xo đóng nhanh, chống búa nước tốt; van đĩa kép gọn nhẹ và hiệu quả cho đường ống lớn; van bi bền bỉ khi làm việc với lưu chất bẩn. Hiểu rõ ưu nhược điểm của từng loại cùng đặc thù hệ thống của mình sẽ giúp bạn lựa chọn chính xác, vận hành an toàn và tiết kiệm chi phí lâu dài. Với những hệ thống quan trọng hoặc phức tạp, bạn nên tham khảo ý kiến kỹ sư hoặc nhà cung cấp uy tín trước khi quyết định.
