Expansion Valve là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

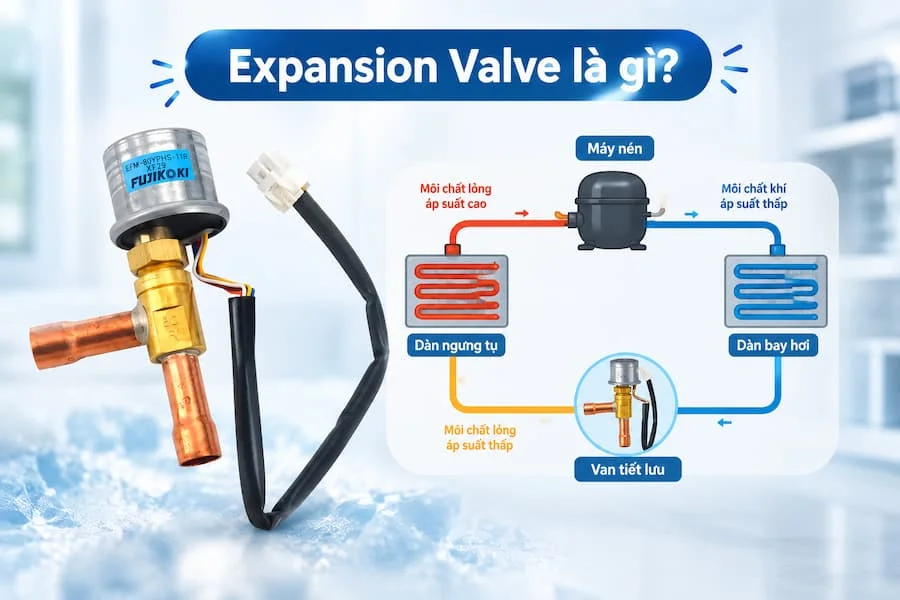

Expansion Valve là gì?

Expansion Valve (van tiết lưu) là thiết bị quan trọng trong hệ thống lạnh và điều hòa không khí, có nhiệm vụ điều tiết lưu lượng môi chất lạnh đi vào dàn bay hơi, đồng thời tạo ra sự giảm áp suất giữa phía cao áp và phía thấp áp của chu trình lạnh. Quá trình này giúp môi chất lạnh chuyển sang trạng thái phù hợp để hấp thụ nhiệt tại dàn bay hơi.

Trong một hệ thống lạnh cơ bản, môi chất lạnh tuần hoàn qua bốn bộ phận chính gồm máy nén, dàn ngưng tụ, van tiết lưu và dàn bay hơi. Sau khi đi qua dàn ngưng tụ, môi chất thường ở trạng thái lỏng áp suất cao. Khi đi qua Van tiết lưu, áp suất giảm đột ngột, khiến một phần môi chất lỏng hóa hơi và nhiệt độ hỗn hợp môi chất giảm xuống. Môi chất sau đó đi vào dàn bay hơi để hấp thụ nhiệt từ không khí hoặc môi trường cần làm lạnh.

Điểm cần lưu ý là van tiết lưu không trực tiếp tạo ra hơi lạnh mà phối hợp với các bộ phận khác để duy trì chu trình làm lạnh. Khả năng điều chỉnh lưu lượng môi chất của van ảnh hưởng đến hiệu suất trao đổi nhiệt, độ ổn định vận hành và mức tiêu thụ năng lượng của toàn hệ thống.

Van tiết lưu được sử dụng phổ biến trong máy điều hòa không khí, tủ lạnh thương mại, kho lạnh, hệ thống làm lạnh công nghiệp, thiết bị làm lạnh nước và các hệ thống bơm nhiệt.

Cấu tạo của Van tiết lưu

Cấu tạo của Van tiết lưu phụ thuộc vào nguyên lý điều khiển và mục đích sử dụng. Các loại van tiết lưu nhiệt, van tiết lưu điện tử và van tiết lưu cố định có thiết kế khác nhau. Trong đó, van tiết lưu nhiệt (Thermostatic Expansion Valve – TXV) là loại phổ biến trong nhiều hệ thống lạnh.

Các bộ phận chính của van tiết lưu nhiệt bao gồm:

Thân van: Là bộ phận chứa các đường dẫn môi chất, khoang điều tiết và cơ cấu đóng mở. Thân van thường được chế tạo từ đồng, đồng thau hoặc vật liệu phù hợp với môi chất lạnh và điều kiện vận hành.

Kim van và đế van: Kim van di chuyển tương đối so với đế van để thay đổi tiết diện dòng chảy. Khi độ mở tăng, lưu lượng môi chất có thể tăng; khi độ mở giảm, lưu lượng bị hạn chế.

Màng ngăn và lò xo: Màng ngăn tiếp nhận sự thay đổi áp suất điều khiển, còn lò xo tạo lực đối kháng. Sự cân bằng giữa các lực này quyết định vị trí kim van và mức độ mở của van.

Bầu cảm biến nhiệt (sensing bulb): Được gắn tại vị trí phù hợp trên đường ống hút ra khỏi dàn bay hơi. Bầu cảm biến phản ứng với nhiệt độ đường ống và tạo áp suất điều khiển truyền đến màng ngăn thông qua ống mao dẫn.

Đường cân bằng áp suất: Ở loại van cân bằng ngoài, đường ống này truyền áp suất tại đầu ra dàn bay hơi đến cơ cấu màng ngăn, giúp van điều chỉnh chính xác hơn khi tổn thất áp suất qua dàn bay hơi đáng kể.

Đối với van tiết lưu điện tử (EEV), cơ cấu điều tiết thường sử dụng động cơ bước hoặc cơ cấu chấp hành điện để dịch chuyển kim van. Bộ điều khiển nhận tín hiệu từ cảm biến nhiệt độ, áp suất và các thông số vận hành khác để điều chỉnh độ mở theo yêu cầu.

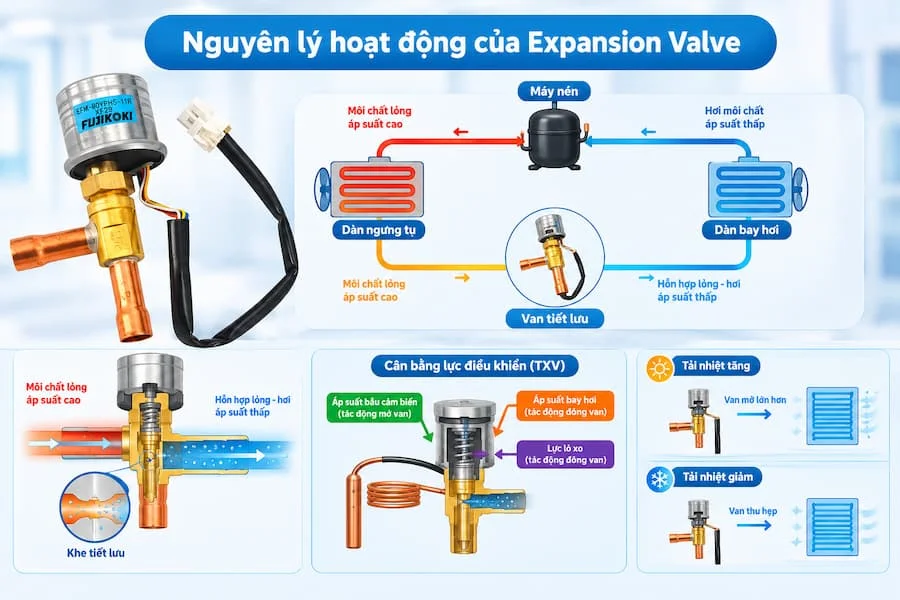

Nguyên lý hoạt động của Van tiết lưu

Nguyên lý hoạt động của Van tiết lưu dựa trên việc tạo ra sự sụt giảm áp suất và kiểm soát lượng môi chất lạnh cấp vào dàn bay hơi.

Khi môi chất lạnh ở trạng thái lỏng áp suất cao đi vào van, dòng môi chất bị hạn chế khi đi qua khe tiết lưu. Áp suất phía sau van giảm xuống mức thấp hơn áp suất phía trước. Một phần chất lỏng có thể hóa hơi ngay trong quá trình tiết lưu, tạo thành hỗn hợp lỏng – hơi có nhiệt độ thấp hơn.

Sau khi đi qua van, môi chất đi vào dàn bay hơi và hấp thụ nhiệt từ không khí, nước hoặc môi trường cần làm lạnh. Trong quá trình này, phần môi chất lỏng còn lại tiếp tục bay hơi. Hơi môi chất sau đó được đưa về máy nén để bắt đầu chu trình tiếp theo.

Đối với van tiết lưu nhiệt TXV, quá trình điều chỉnh độ mở thường dựa trên sự cân bằng của ba lực chính: áp suất từ bầu cảm biến tác động theo hướng mở van, áp suất bay hơi tác động theo hướng đóng van và lực lò xo cũng tác động theo hướng đóng. Sự cân bằng giữa các lực này giúp van điều chỉnh lưu lượng môi chất theo độ quá nhiệt tại đầu ra dàn bay hơi.

Khi tải nhiệt tăng, nhiệt độ hơi môi chất ở đầu ra dàn bay hơi có xu hướng tăng. Bầu cảm biến phản ứng với sự thay đổi này, khiến van mở lớn hơn để cấp thêm môi chất nếu các điều kiện áp suất cho phép. Ngược lại, khi tải nhiệt giảm, van có thể thu hẹp độ mở để hạn chế cấp dư môi chất.

Cơ chế này giúp duy trì độ quá nhiệt phù hợp, hạn chế nguy cơ môi chất lỏng đi về máy nén và hỗ trợ hệ thống vận hành ổn định. Tuy nhiên, phản ứng thực tế còn phụ thuộc vào thiết kế van, môi chất lạnh, điều kiện tải và cách lắp đặt.

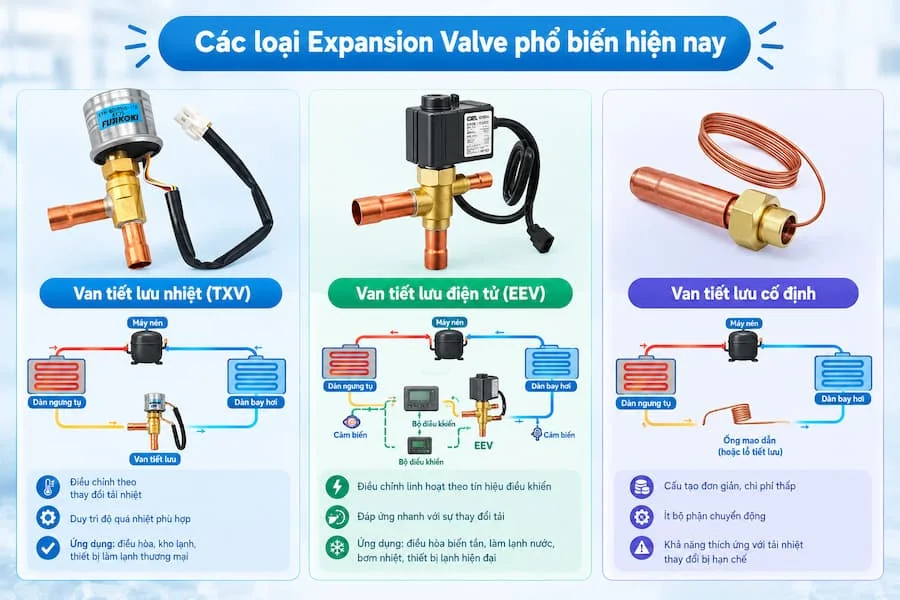

Các loại Van tiết lưu phổ biến hiện nay

Van tiết lưu nhiệt (Thermostatic Expansion Valve – TXV)

Van tiết lưu nhiệt sử dụng cơ cấu cảm biến nhiệt và cân bằng áp suất để tự động điều chỉnh lưu lượng môi chất lạnh. Loại van này được ứng dụng trong nhiều hệ thống điều hòa, kho lạnh và thiết bị làm lạnh thương mại.

Ưu điểm của TXV là có khả năng điều chỉnh theo sự thay đổi tải nhiệt, giúp duy trì độ quá nhiệt phù hợp. Tuy nhiên, việc lựa chọn van cần dựa trên công suất lạnh, loại môi chất, chênh lệch áp suất và phạm vi vận hành của hệ thống.

Van tiết lưu điện tử (Electronic Expansion Valve – EEV)

EEV sử dụng cơ cấu chấp hành điện tử để điều chỉnh độ mở van theo tín hiệu từ bộ điều khiển. Nhờ khả năng điều chỉnh linh hoạt, van có thể đáp ứng nhanh với sự thay đổi tải và hỗ trợ tối ưu hóa hiệu suất hệ thống.

Loại van này thường được sử dụng trong hệ thống điều hòa biến tần, máy làm lạnh nước, bơm nhiệt và các thiết bị lạnh hiện đại. Đổi lại, EEV cần bộ điều khiển, cảm biến và cấu hình vận hành tương thích.

Van tiết lưu cố định

Van tiết lưu cố định có thể được thiết kế dưới dạng ống mao dẫn hoặc lỗ tiết lưu có kích thước xác định. Loại này không chủ động thay đổi tiết diện dòng chảy theo tín hiệu điều khiển như TXV hoặc EEV.

Ưu điểm của van tiết lưu cố định là cấu tạo đơn giản, chi phí thấp và ít bộ phận chuyển động. Tuy nhiên, khả năng thích ứng với tải nhiệt thay đổi bị hạn chế, vì vậy cần lựa chọn đúng kích thước và phù hợp với thiết kế hệ thống.

Ứng dụng thực tế của Van tiết lưu

Van tiết lưu được sử dụng trong nhiều lĩnh vực nhờ vai trò kiểm soát lưu lượng môi chất và tạo điều kiện cho quá trình bay hơi hấp thụ nhiệt.

Trong hệ thống điều hòa không khí: Van tiết lưu điều chỉnh lượng môi chất lạnh đi vào dàn bay hơi, góp phần duy trì hiệu quả làm lạnh và đáp ứng sự thay đổi tải nhiệt trong phòng. Tùy thiết kế, hệ thống có thể sử dụng TXV hoặc EEV.

Trong kho lạnh và bảo quản thực phẩm: Van tiết lưu giúp cấp môi chất phù hợp cho dàn bay hơi nhằm duy trì nhiệt độ theo yêu cầu bảo quản. Việc lựa chọn van đúng công suất có ý nghĩa quan trọng đối với độ ổn định nhiệt độ và hiệu suất vận hành.

Trong hệ thống lạnh công nghiệp: Van được sử dụng trong các thiết bị làm lạnh nước, dây chuyền chế biến thực phẩm và hệ thống làm lạnh phục vụ sản xuất. Việc lựa chọn cần xem xét loại môi chất, áp suất, công suất lạnh và điều kiện làm việc thực tế.

Trong máy bơm nhiệt: Van tiết lưu phối hợp với máy nén và các bộ trao đổi nhiệt để duy trì chu trình nhiệt động. Với hệ thống có chế độ sưởi và làm mát đảo chiều, van phải tương thích với cấu hình đường môi chất của thiết bị.

Trong tủ lạnh và thiết bị làm lạnh thương mại: Ống mao dẫn hoặc các loại van tiết lưu phù hợp được sử dụng để kiểm soát dòng môi chất đi vào dàn bay hơi, tùy theo thiết kế và công suất thiết bị.

Những lưu ý khi lựa chọn Van tiết lưu

Để lựa chọn Van tiết lưu phù hợp, cần đánh giá đồng thời các thông số kỹ thuật và điều kiện vận hành của hệ thống.

Trước tiên, cần xác định công suất lạnh yêu cầu và loại môi chất lạnh đang sử dụng. Mỗi loại van có phạm vi làm việc nhất định, vì vậy không nên lựa chọn chỉ dựa trên kích thước đường ống hoặc hình dáng sản phẩm.

Tiếp theo, cần xem xét áp suất ngưng tụ, áp suất bay hơi, độ chênh áp qua van và phạm vi tải nhiệt. Đối với TXV, việc lựa chọn đúng dải công suất và đặc tính độ quá nhiệt giúp van điều chỉnh ổn định hơn. Đối với EEV, cần kiểm tra khả năng tương thích giữa van, cảm biến và bộ điều khiển.

Ngoài ra, cần kiểm tra kiểu kết nối, vật liệu thân van, giới hạn nhiệt độ và áp suất làm việc theo tài liệu của nhà sản xuất. Việc lắp đặt bầu cảm biến, đường cân bằng áp suất và hướng dòng chảy cũng phải tuân thủ hướng dẫn kỹ thuật của từng model.

Không nên tự ý điều chỉnh van khi chưa xác định được nguyên nhân gây giảm hiệu suất làm lạnh. Hiện tượng lạnh yếu có thể xuất phát từ thiếu môi chất, lọc bị tắc, dàn trao đổi nhiệt bẩn, lưu lượng gió không đủ hoặc các lỗi khác trong hệ thống. Việc kiểm tra và sửa chữa nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Kết luận

Expansion Valve là bộ phận quan trọng trong chu trình lạnh, có nhiệm vụ giảm áp suất và điều tiết lưu lượng môi chất lạnh đi vào dàn bay hơi. Tùy theo yêu cầu vận hành, người dùng có thể lựa chọn van tiết lưu nhiệt TXV, van tiết lưu điện tử EEV hoặc van tiết lưu cố định.

Để hệ thống đạt hiệu quả làm lạnh tốt, cần lựa chọn van dựa trên công suất, môi chất lạnh, áp suất vận hành và thiết kế tổng thể của thiết bị. Đồng thời, việc lắp đặt, kiểm tra và bảo trì đúng hướng dẫn kỹ thuật sẽ giúp hạn chế sự cố và duy trì hiệu suất vận hành lâu dài.
